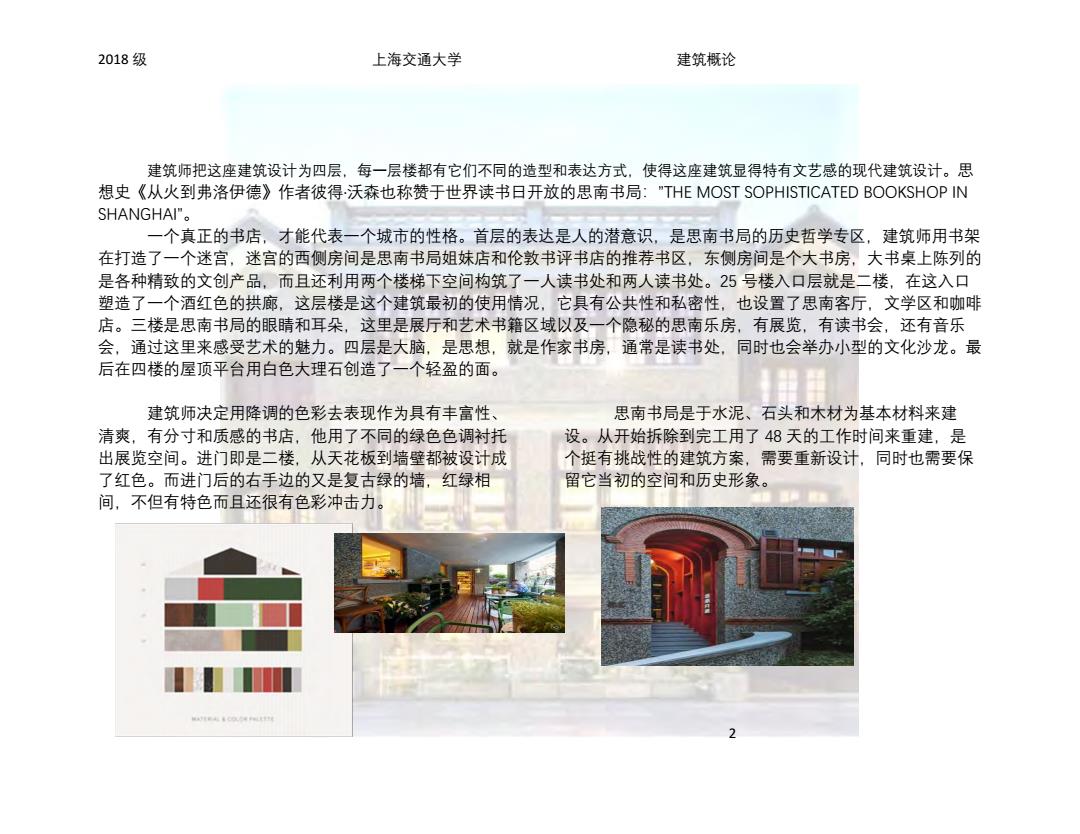

2018级 上海交通大学 建筑概论 建筑师把这座建筑设计为四层，每一层楼都有它们不同的造型和表达方式，使得这座建筑显得特有文艺感的现代建筑设计。思 想史《从火到弗洛伊德》作者彼得·沃森也称赞于世界读书日开放的思南书局："THE MOST SOPHISTICATED BOOKSHOP IN SHANGHAI'。 一个真正的书店，才能代表一个城市的性格。首层的表达是人的潜意识，是思南书局的历史哲学专区，建筑师用书架 在打造了一个迷宫，迷宫的西侧房间是思南书局姐妹店和伦敦书评书店的推荐书区，东侧房间是个大书房，大书桌上陈列的 是各种精致的文创产品，而且还利用两个楼梯下空间构筑了一人读书处和两人读书处。25号楼入口层就是二楼，在这入口 塑造了一个酒红色的拱廊，这层楼是这个建筑最初的使用情况，它具有公共性和私密性，也设置了思南客厅，文学区和咖啡 店。三楼是思南书局的眼晴和耳朵，这里是展厅和艺术书籍区域以及一个隐秘的思南乐房，有展览，有读书会，还有音乐 会，通过这里来感受艺术的魅力。四层是大脑，是思想，就是作家书房，通常是读书处，同时也会举办小型的文化沙龙。最 后在四楼的屋顶平台用白色大理石创造了一个轻盈的面。 建筑师决定用降调的色彩去表现作为具有丰富性、 思南书局是于水泥、石头和木材为基本材料来建 清爽，有分寸和质感的书店，他用了不同的绿色色调衬托 设。从开始拆除到完工用了48天的工作时间来重建，是 出展览空间。进门即是二楼，从天花板到墙壁都被设计成 个挺有挑战性的建筑方案，需要重新设计，同时也需要保 了红色。而进门后的右手边的又是复古绿的墙，红绿相 留它当初的空间和历史形象。 间，不但有特色而且还很有色彩冲击力
2018 级 上海交通大学 建筑概论 2 建筑师把这座建筑设计为四层，每一层楼都有它们不同的造型和表达方式，使得这座建筑显得特有文艺感的现代建筑设计。思 想史《从火到弗洛伊德》作者彼得·沃森也称赞于世界读书日开放的思南书局：”THE MOST SOPHISTICATED BOOKSHOP IN SHANGHAI”。 一个真正的书店，才能代表一个城市的性格。首层的表达是人的潜意识，是思南书局的历史哲学专区，建筑师用书架 在打造了一个迷宫，迷宫的西侧房间是思南书局姐妹店和伦敦书评书店的推荐书区，东侧房间是个大书房，大书桌上陈列的 是各种精致的文创产品，而且还利用两个楼梯下空间构筑了一人读书处和两人读书处。25 号楼入口层就是二楼，在这入口 塑造了一个酒红色的拱廊，这层楼是这个建筑最初的使用情况，它具有公共性和私密性，也设置了思南客厅，文学区和咖啡 店。三楼是思南书局的眼睛和耳朵，这里是展厅和艺术书籍区域以及一个隐秘的思南乐房，有展览，有读书会，还有音乐 会，通过这里来感受艺术的魅力。四层是大脑，是思想，就是作家书房，通常是读书处，同时也会举办小型的文化沙龙。最 后在四楼的屋顶平台用白色大理石创造了一个轻盈的面。 建筑师决定用降调的色彩去表现作为具有丰富性、 清爽，有分寸和质感的书店，他用了不同的绿色色调衬托 出展览空间。进门即是二楼，从天花板到墙壁都被设计成 了红色。而进门后的右手边的又是复古绿的墙，红绿相 间，不但有特色而且还很有色彩冲击力。 思南书局是于水泥、石头和木材为基本材料来建 设。从开始拆除到完工用了 48 天的工作时间来重建，是 个挺有挑战性的建筑方案，需要重新设计，同时也需要保 留它当初的空间和历史形象

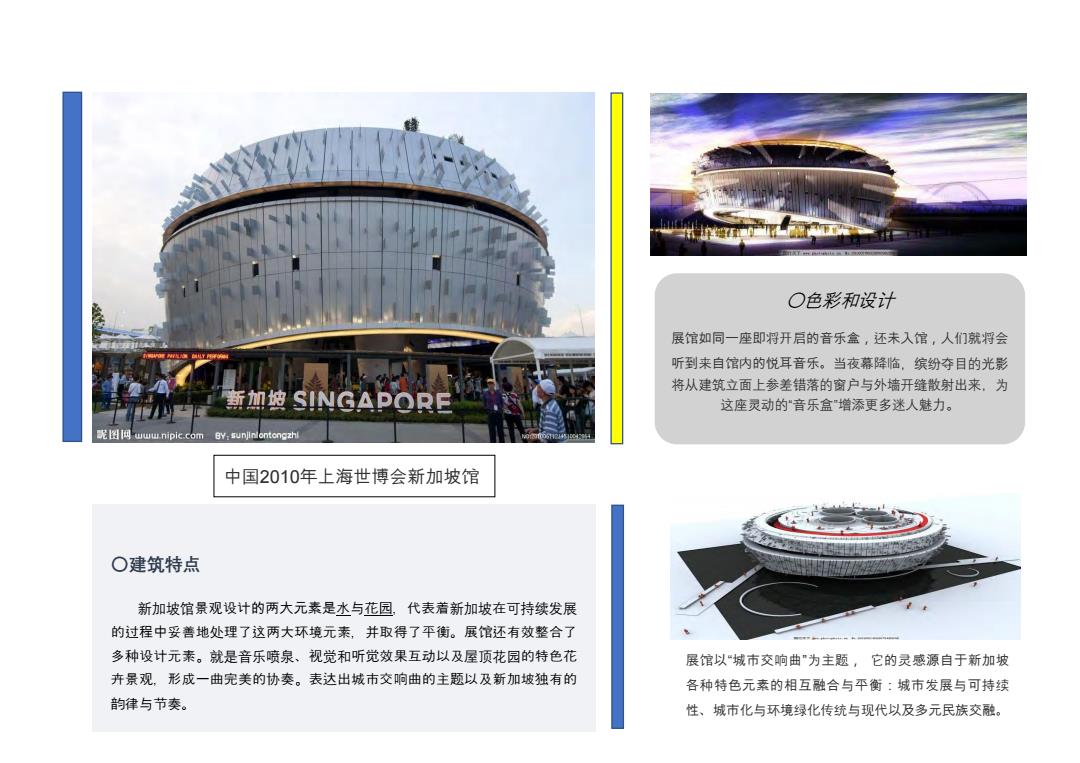

O色彩和设计 展馆如同一座即将开后的音乐盒，还未入馆，人们就将会 听到来自馆内的悦耳音乐。当夜幕降临，缤纷夺目的光影 将从建筑立面上参差错落的窗户与外墙开缝散射出来，为 这座灵动的“音乐盒"增添更多迷人魅力。 昵图▣u w.nipic.comyunn6 ntongzhl 中国2010年上海世博会新加坡馆 O建筑特点 新加坡馆景观设计的两大元素是水与花园，代表着新加坡在可持续发展 的过程中妥善地处理了这两大环境元素，并取得了平衡。展馆还有效整合了 多种设计元素。就是音乐喷泉、视觉和听觉效果互动以及屋顶花园的特色花 展馆以“城市交响曲"为主题，它的灵感源自于新加坡 卉景观，形成一曲完美的协奏。表达出城市交响曲的主题以及新加坡独有的 各种特色元素的相互融合与平衡：城市发展与可持续 韵律与节奏。 性、城市化与环境绿化传统与现代以及多元民族交融
〇色彩和设计 展馆如同一座即将开启的音乐盒，还未入馆，人们就将会 听到来自馆内的悦耳音乐。当夜幕降临，缤纷夺目的光影 将从建筑立面上参差错落的窗户与外墙开缝散射出来，为 这座灵动的“音乐盒”增添更多迷人魅力。 中国2010年上海世博会新加坡馆 〇建筑特点 新加坡馆景观设计的两大元素是水与花园，代表着新加坡在可持续发展 的过程中妥善地处理了这两大环境元素，并取得了平衡。展馆还有效整合了 多种设计元素。就是音乐喷泉、视觉和听觉效果互动以及屋顶花园的特色花 卉景观，形成一曲完美的协奏。表达出城市交响曲的主题以及新加坡独有的 韵律与节奏。 展馆以“城市交响曲”为主题， 它的灵感源自于新加坡 各种特色元素的相互融合与平衡：城市发展与可持续 性、城市化与环境绿化传统与现代以及多元民族交融。 [여기에 출처를 인용]

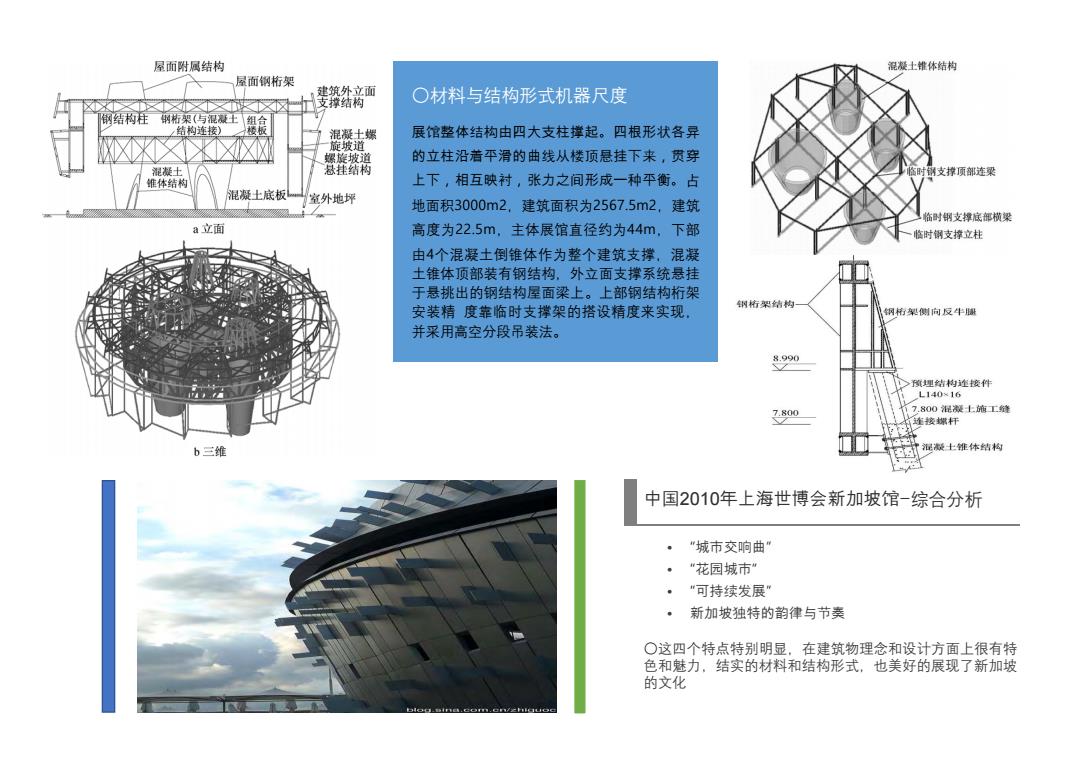

屋面附属结构 混凝土锥体结构 屋面钢桁架 建筑外立面 支撑结构 O材料与结构形式机器尺度 钢结构柱 钢精架（与混凝土 组食 ,结构连接) 混凝土螺 展馆整体结构由四大支柱撑起。四根形状各异 旋坡道 螺坡道 的立柱沿清平滑的曲线从楼顶悬挂下来，宽穿 混凝土 悬挂结构 上下，相互映衬，张力之间形成一种平衡。占 钢支撑项部连梁 维体结构 混凝土底板 室外地坪 地面积3000m2,建筑面积为2567.5m2,建筑 临时钢支撑底部横梁 a立面 高度为22.5m,主体展馆直径约为44m,下部 临时钢支撑立柱 由4个混凝土倒锥体作为整个建筑支撑，混凝 土锥体顶部装有钢结构，外立面支撑系统悬挂 于悬挑出的钢结构屋面梁上。上部钢结构桁架 钢佑架结构 安装精度靠临时支撑架的搭设精度来实现， 钢布架侧向反牛脚 并采用高空分段吊装法。 8990 衡理结构连接件 114山×16 7.800 7.800混凝士施工缝 罐接螺杆 b三维 湿凝士维体结构 中国2010年上海世博会新加坡馆-综合分析 “城市交响曲” “花园城市” “可持续发展” ·新加坡独特的韵律与节葵 ○这四个特点特别明显，在建筑物理念和设计方面上很有特 色和魅力，结实的材料和结构形式，也美好的展现了新加坡 的文化
〇材料与结构形式机器尺度 展馆整体结构由四大支柱撑起。四根形状各异 的立柱沿着平滑的曲线从楼顶悬挂下来，贯穿 上下，相互映衬，张力之间形成一种平衡。占 地面积3000m2，建筑面积为2567.5m2，建筑 高度为22.5m，主体展馆直径约为44m，下部 由4个混凝土倒锥体作为整个建筑支撑，混凝 土锥体顶部装有钢结构，外立面支撑系统悬挂 于悬挑出的钢结构屋面梁上。上部钢结构桁架 安装精 度靠临时支撑架的搭设精度来实现， 并采用高空分段吊装法。 中国2010年上海世博会新加坡馆-综合分析 • “城市交响曲” • “花园城市” • “可持续发展” • 新加坡独特的韵律与节奏 〇这四个特点特别明显，在建筑物理念和设计方面上很有特 色和魅力，结实的材料和结构形式，也美好的展现了新加坡 的文化

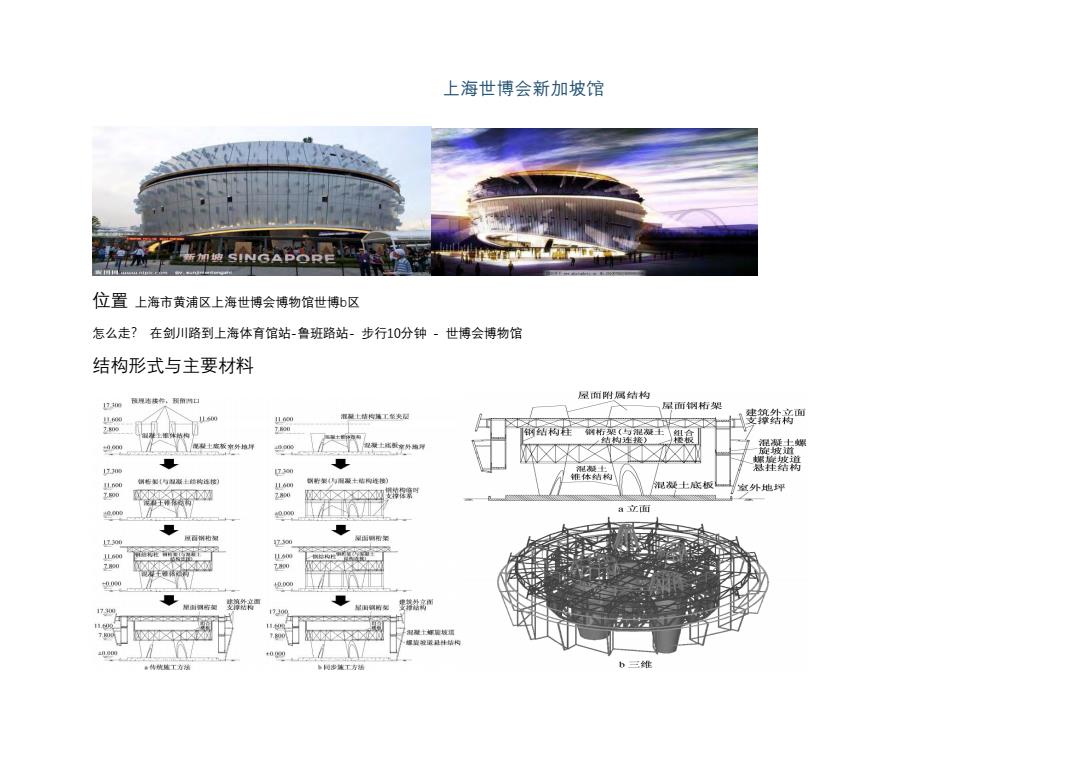

上海世博会新加坡馆 位置上海市黄浦区上海世博会博物馆世博b区 怎么走？在剑川路到上海体育馆站-鲁班路站-步行10分钟-世博会博物馆 结构形式与主要材料 屋面附属结构 3m 极规市线作，程角两口 星面钢架 程根上情构描工条是园 建筑外立面 203 7900 构柱 96国 土应有外维 ono 湿凝土螺 3 锥体结的 1l.o0 钢铜与程餐上能构性挖) 1o0n 好里4和最十得生楼) 混凝土底板 室外地坪 1.00 乙30 a立面 L300 亿30 UN国 230 目属的 170 -0 程凝十螺塘城道 爆喜显暖是针结构 t00 b三维
位置 上海市黄浦区上海世博会博物馆世博b区 怎么走？ 在剑川路到上海体育馆站-鲁班路站- 步行10分钟 - 世博会博物馆 结构形式与主要材料 上海世博会新加坡馆
±0.000--7.8007,800-11.600 主体钢结构及 ①强生结相→②渔士结物③湿提±养护一→④日锦花撒⑤外国坡道结构体系。共他工作⑦ 28d I8阳 20-25d 35d 30d a传统流工方法 ±0.0007800时绑结构文撑3主体绍码⑤ 外围城道结构体系☑共他工作⑧ 28d 3d 30d 30d 益留都四。健 22d 3d b同步施工法 工程概况 2010上海世博会新加坡馆位于上海世博园B03区域内，占地面积3000m2,建筑面积为2567.5m2,建筑高度为22.5m,主体展馆直径约为 44,下部由4个混凝土倒锥体作为整个建筑支撑，混凝土锥体顶部装有钢结构外立面支撑系统悬挂于悬挑出的钢结构屋面粱上如图 1所示。 施工难点 按照设计文件要求采用传统做法在下部混凝土倒锥体结构施工过程中需将上部钢结构与混凝土结构连接的大型埋件（单件质量>800kg) 预先埋设于混凝土结构中待混凝土锥体施工完成达到设计强度后方可进行上部钢结构施工。钢结构总重约为780t翼缘最厚为70mm单片 桁架最重为70结构施工工序搭接逻辑关系严格且工期极为紧张采用传统做法难以满足工期要求。 钢结构安装 1)支撑结构的复核上部钢结构桁架安装精度靠临时支撑架的搭设精度来实现因此在进行桁 架结构安装前必须对支撑架复测复测内容包括支撑架的顶面标高、垂直度、轴线位置。并在支撑架上做相应构件的轴线位置标记支撑架的精 度务必要求精确在支撑架上安装可供上部结构吊装过程中用于钢桁架定位的挡板。 2)桁架吊装采用高空分段吊装法。由于受圆锥混凝士体对起重机行走路线的制约安装时按 照由里到外先重后轻先主后次并且能最先形成稳定结构体系的原则依次吊装。为确保安装精度吊装时要严格控制主桁架轴线位置偏差和 垂直度
工 程概 况 2010 上海世博会新加坡馆位于上海世博园 B03 区 域 内 ，占 地 面 积 3 000 m 2 ，建 筑 面 积 为 2 567. 5m 2 ，建筑高度 为 22. 5m，主 体 展 馆 直 径 约为 44 m，下部 由 4 个混凝土 倒 锥 体 作 为整 个 建 筑 支 撑 ， 混 凝 土锥体顶部 装有钢结 构 ，外 立 面 支 撑 系 统 悬 挂 于悬 挑出的钢结构屋面梁 上 ，如图 1 所示 。 施 工难 点 按 照 设计文 件 要求 ，采用传统做法 ，在下部混 凝 土 倒 锥 体结构施 工过程 中 ，需 将 上 部 钢 结 构 与 混 凝 土结 构连接的大 型 埋件 ( 单 件质量 ＞ 800 kg) 预 先 埋 设 于 混 凝 土 结 构 中 ，待混凝土锥体施工完成达到设 计 强 度 后方 可 进 行上部 钢 结构施 工 。钢 结 构 总 重 约 为 780 t，翼缘最厚 为 70 mm，单 片 桁架最重 为 70t，结构 施 工 工 序 搭 接 逻辑 关 系 严 格 ，且工期极 为紧张 ，采 用 传 统 做 法 难 以满 足 工 期 要 求 。 钢结构安 装 1)支 撑 结构的复核 上部钢结构桁架安装精 度 靠临时支撑架的搭设精度来 实 现 ，因 此 ，在 进行桁 架 结 构安 装 前 ，必须对支 撑 架复 测 ，复 测 内容 包 括支 撑 架的顶面标高 、垂 直度 、轴线位置 。并 在支 撑 架 上 做 相应构件的轴线位置标 记 ，支 撑 架 的 精 度务必 要 求 精确 ，在支撑 架 上 安 装 可 供 上 部 结 构 吊 装 过 程 中 用 于钢 桁 架 定 位 的 挡 板 。 2)桁架吊装 采用高空分段吊装法 。由于受圆 锥混凝土体对起重机行走路 线 的 制约 ，安 装时 ，按 照 由里到 外 ，先重后 轻 ，先 主 后次并 且 能 最 先 形 成 稳 定 结构体系 的 原则依次吊 装 。为确保安装精 度 ，吊 装 时要严格控制主桁架轴线 位置偏 差 和 垂 直 度
