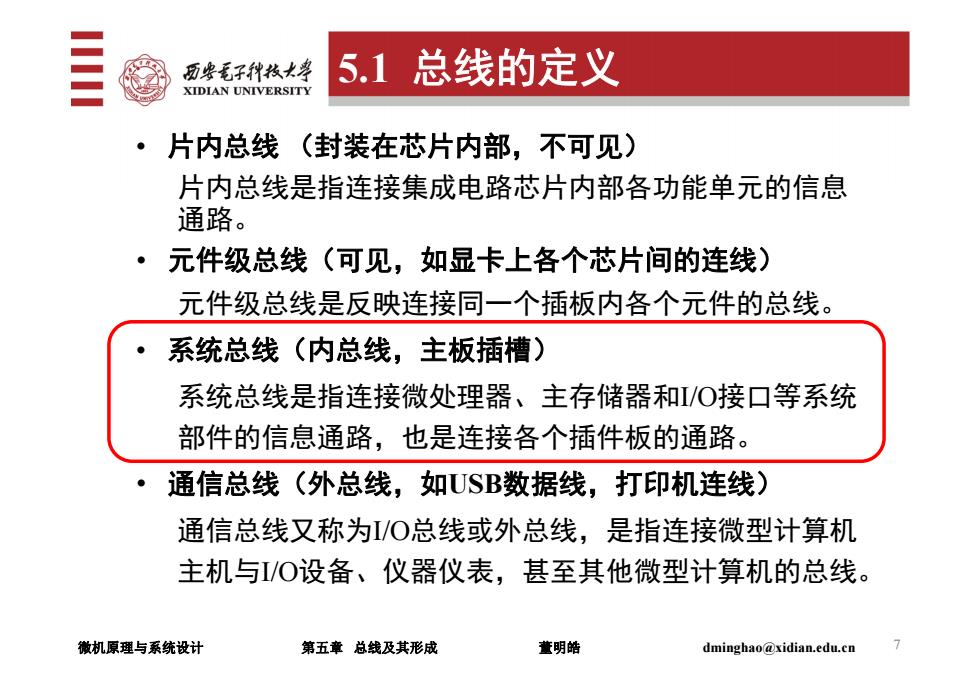

历安毛子代枝大” 5.1总线的定义 XIDIAN UNIVERSITY 片内总线( 封装在芯片内部，不可见) 片内总线是指连接集成电路芯片内部各功能单元的信息 通路。 。 元件级总线（可见，如显卡上各个芯片间的连线） 元件级总线是反映连接同一个插板内各个元件的总线。 系统总线（内总线，主板插槽) 系统总线是指连接微处理器、主存储器和/O接口等系统 部件的信息通路，也是连接各个插件板的通路。 通信总线（外总线，如USB数据线，打印机连线) 通信总线又称为/O总线或外总线，是指连接微型计算机 主机与/O设备、仪器仪表，甚至其他微型计算机的总线。 徽机原理与系统设计 第五章总线及其形成 董明皓 dminghao@xidian.edu.cn
• 片内总线 （封装在芯片内部，不可见） 片内总线是指连接集成电路芯片内部各功能单元的信息 通路。 • 元件级总线（可见，如显卡上各个芯片间的连线） 元件级总线是反映连接同一个插板内各个元件的总线。 • 系统总线（内总线，主板插槽） 系统总线是指连接微处理器、主存储器和I/O接口等系统 部件的信息通路，也是连接各个插件板的通路。 • 通信总线（外总线，如USB数据线，打印机连线） 通信总线又称为I/O总线或外总线，是指连接微型计算机 主机与I/O设备、仪器仪表，甚至其他微型计算机的总线。 5.1 总线的定义 微机原理与系统设计 第五章 总线及其形成 董明皓 7 dminghao@xidian.edu.cn

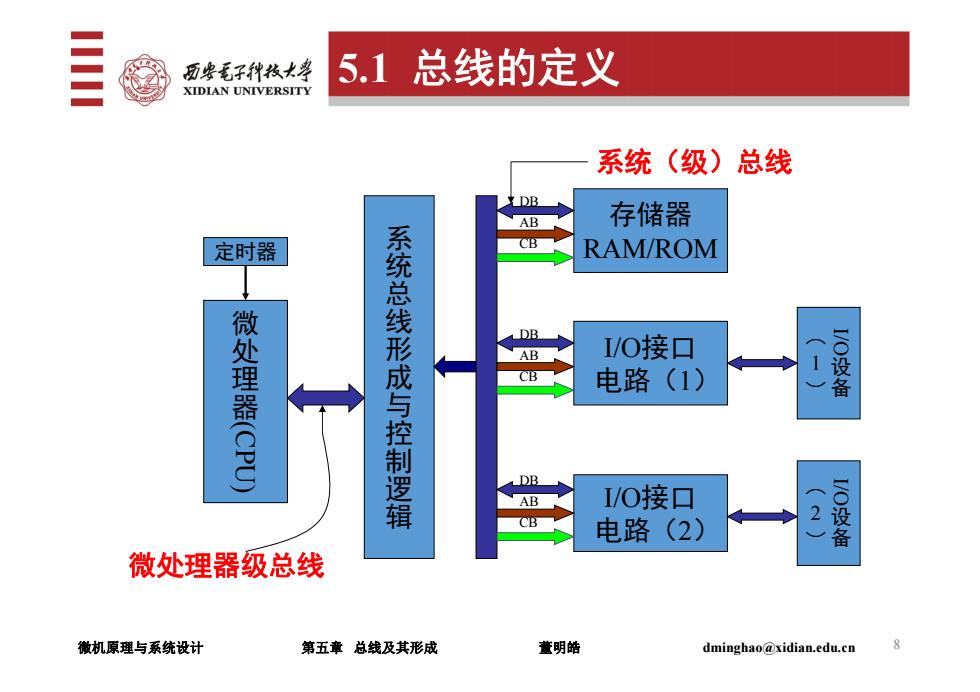

三 历安毛子种牧大学 5.1总线的定义 XIDIAN UNIVERSITY 系统（级)总线 DB AB 存储器 定时器 CB RAM/ROM 微处理器(CPU 系统总线形成与控制逻辑 DB AB /o接口 1 CB 电路(1) =o设备 DB AB /o接▣ CB 电路(2) 2 O设备 微处理器级总线 微机原理与系统设计 第五章总线及其形成 董明皓 dminghao@xidian.edu.cn
系统总线形成与控制逻辑 定时器 微处理器 (CPU) 微处理器级总线 存储器 RAM/ROM DB AB CB 系统（级）总线 I/O设备（1） I/O接口 电路（1） DBABCB I/O接口 电路（2） I/O设备（2） DBABCB 5.1 总线的定义 微机原理与系统设计 第五章 总线及其形成 董明皓 8 dminghao@xidian.edu.cn
历安毛子代枝大” 5.1总线的定义 XIDIAN UNIVERSITY 微处理器级总线： 微处理器外部结构中的数量有限的输入输出引脚 。 系统级总线（本章涉及的总线形成）： 微处理器级总线和其他逻辑电路连接组成的主机板系统 总线控制逻辑： 微处理器级总线和系统及总线之间的接口逻辑电路。 。 常用系统总线： STD、ISA、MCA、PCI、PC/XT(8086+8087-协处理器) 徽机原理与系统设计 第五章总线及其形成 董明皓 dminghao@xidian.edu.cn
• 微处理器级总线： 微处理器外部结构中的数量有限的输入输出引脚 • 系统级总线（本章涉及的总线形成）： 微处理器级总线和其他逻辑电路连接组成的主机板系统 • 总线控制逻辑： 微处理器级总线和系统及总线之间的接口逻辑电路。 • 常用系统总线： STD、ISA、MCA、PCI 、PC/XT（8086+8087-协处理器） 9 5.1 总线的定义 微机原理与系统设计 第五章 总线及其形成 董明皓 dminghao@xidian.edu.cn
历安毛子绑牧七学 XIDIAN UNIVERSITY 几种常用芯片 微机原理与系统设计 第五章总线及其形成 董明皓 dminghao@xidian.edu.cn 10
1 总线定义及分类 2 3 4 系统总线的形成 5 8088与8086的差异 几种常用芯片 8086的引脚功能及时序 微机原理与系统设计 第五章 总线及其形成 董明皓 10 dminghao@xidian.edu.cn
历安毛子代枝大” 5.2几种常用芯片 XIDIAN UNIVERSITY ·控制逻辑所涉及的主要芯片很多，这里主要介绍 74LS244、74LS245、74LS373。 ?其它同类功能芯片的工作原理与此相同或相似。 ▣三态门 口双向三态门 口带有三态门输出的锁存器 凡输入芯片，其输入端必然呈现有三态功能
三态门 双向三态门 带有三态门输出的锁存器 控制逻辑所涉及的主要芯片很多，这里主要介绍 74LS244、 74LS245 、 74LS373 。 其它同类功能芯片的工作原理与此相同或相似。 11 5.2 几种常用芯片 凡输入芯片，其输入端必然呈现有三态功能
