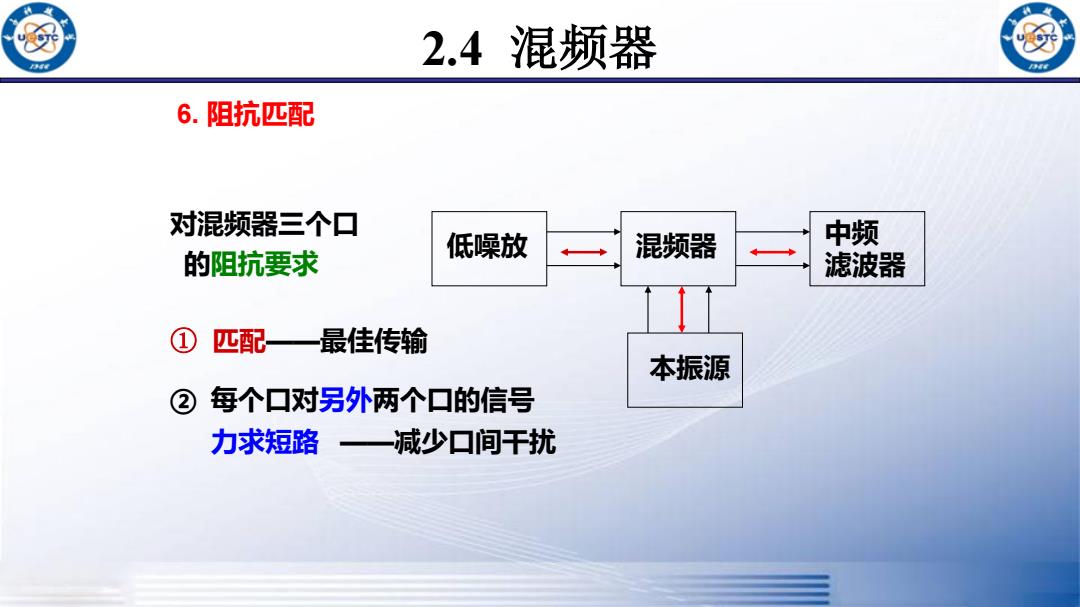

2.4混频器 6.阻抗匹配 对混频器三个口 低噪放 混频器 中频 的阻抗要求 滤波器 ① 匹配一 最佳传输 本振源 ② 每个口对另外两个口的信号 力求短路一减少口间干扰
6. 阻抗匹配 低噪放 混频器 中频 滤波器 本振源 对混频器三个口 的阻抗要求 ① 匹配——最佳传输 ② 每个口对另外两个口的信号 力求短路 ——减少口间干扰 2.4 混频器
网 本章目录 ·第一节传输线 ·第二节阻抗匹配 ·第三节 微波网络 ·第四节 混频器 ·第五节滤波器 ·第六节放大器 ·第七节频率源
本章目录 • 第一节 传输线 • 第二节 阻抗匹配 • 第三节 微波网络 • 第四节 混频器 • 第五节 滤波器 • 第六节 放大器 • 第七节 频率源

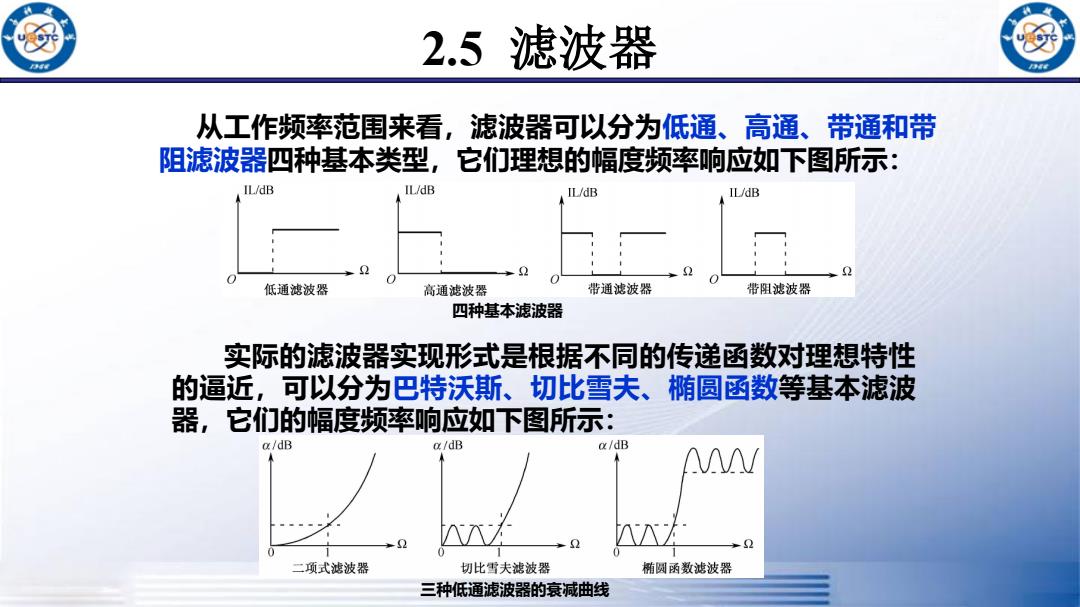

2.5 滤波器 从工作频率范围来看，滤波器可以分为低通、高通、带通和带 阻滤波器四种基本类型，它们理想的幅度频率响应如下图所示： IL/dB IL/dB IL/dB IL/dB 低通滤波器 高通滤波器 带通滤波器 带阻滤波器 四种基本滤波器 实际的滤波器实现形式是根据不同的传递函数对理想特性 的逼近，可以分为巴特沃斯、切比雪夫、椭圆函数等基本滤波 器，它们的幅度频率响应如下图所示： a/dB a/dB /dB 2 二项式滤波器 切比雪夫滤波器 椭圆函数滤波器 三种低通滤波器的衰减曲线
从工作频率范围来看，滤波器可以分为低通、高通、带通和带 阻滤波器四种基本类型，它们理想的幅度频率响应如下图所示： 四种基本滤波器 实际的滤波器实现形式是根据不同的传递函数对理想特性 的逼近，可以分为巴特沃斯、切比雪夫、椭圆函数等基本滤波 器，它们的幅度频率响应如下图所示： 三种低通滤波器的衰减曲线 2.5 滤波器
2.5滤波器 1.主要技术指标 (1)、通带插入损耗： 理想的滤波器不应对通带内的信号引入损耗，然而实际的电 路中总是会引入一定的功率损耗，称为插入损耗。其定义为信号 源输入功率与负载得到的功率之比： IL=10log B =-1olog(1) 其中P.是信号源的输入功率，是负载得到的功率，T是从信 号源向滤波器看去的反射系数。 (2)、波纹 波纹是衡量带内响应平坦度的技术指标，我们可以用波纹系 数定量分析波纹的起伏大小，定义为带内用分贝表示的相应幅度 的最大和最小值之差
1. 主要技术指标 （1）、通带插入损耗： 理想的滤波器不应对通带内的信号引入损耗，然而实际的电 路中总是会引入一定的功率损耗，称为插入损耗。其定义为信号 源输入功率与负载得到的功率之比： Pin PL in 2 in in L 10log 10log(1 ) P IL P = = − − 其中 是信号源的输入功率， 是负载得到的功率， 是从信 号源向滤波器看去的反射系数。 （2）、波纹 波纹是衡量带内响应平坦度的技术指标，我们可以用波纹系 数定量分析波纹的起伏大小，定义为带内用分贝表示的相应幅度 的最大和最小值之差。 2.5 滤波器
2.5滤波器 (3)、带宽 对于带通滤波器，不同的衰减量对应于不同的带宽，常用 的有3dB带宽，其定义为通带内幅度衰减为3dB的上下边带之 差，20dB带宽定义为通带内幅度衰减为20dB的上下边带之差： BW3B=fu3dB-fi3dB BW2oB=f无U20aB-f20dB (4)、矩形系数 矩形系数描述了带通滤波器通带与阻带间过渡带宽的陡峭程 度，通常定义为20dB带宽与3dB带宽的比值 SF= BW204B BW3B
（3）、带宽 对于带通滤波器，不同的衰减量对应于不同的带宽，常用 的有3 dB带宽，其定义为通带内幅度衰减为3 dB的上下边带之 差，20 dB带宽定义为通带内幅度衰减为20 dB的上下边带之差： BW f f 3dB U3dB L3dB = − BW f f 20dB U20dB L20dB = − （4）、矩形系数 矩形系数描述了带通滤波器通带与阻带间过渡带宽的陡峭程 度，通常定义为20 dB带宽与3 dB带宽的比值 20dB 3dB BW SF BW = 2.5 滤波器
