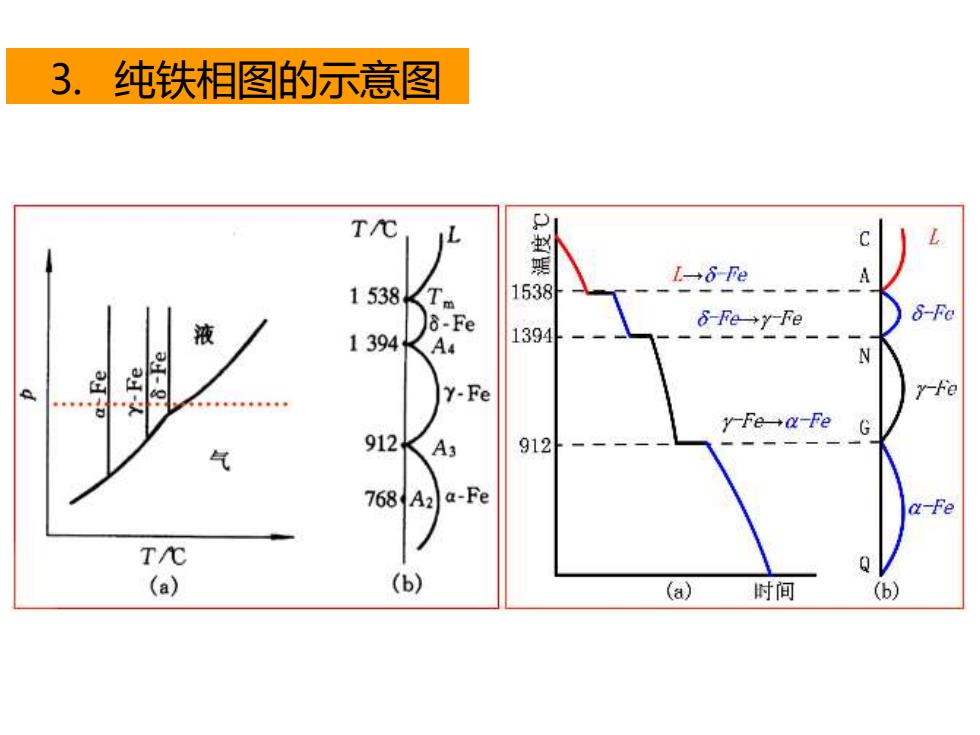

3.纯铁相图的示意图 C L→6Fe 1538 /T 1538 液 8-Fe d-Fe→yFe S-Fe 1394KA4 1394 江-℃ N a 出 Y-Fe y-Fe yFea-Fe G 912KA3 912 气 768A2)a-Fe a-Fe TC (a) (b) (a) 时间 (b)
3. 纯铁相图的示意图

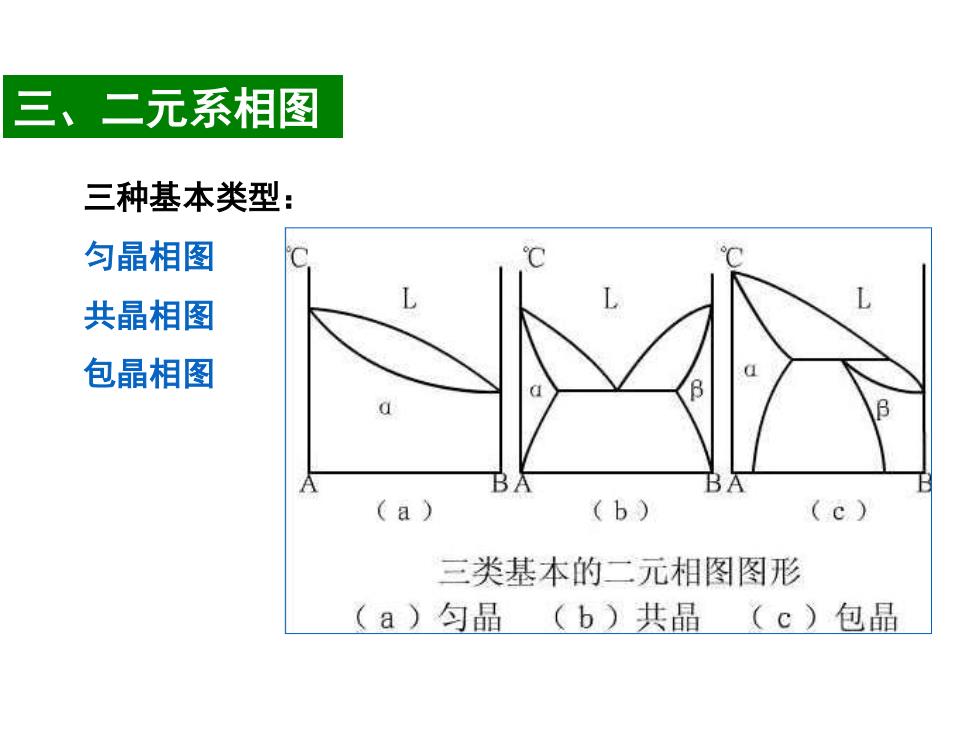

三、二元系相图 三种基本类型： 匀晶相图 共晶相图 包晶相图 (a) (b) (c) 三类基本的二元相图图形 (a)匀晶 (b)共晶 (c)包晶
三、二元系相图 三种基本类型： 匀晶相图 共晶相图 包晶相图

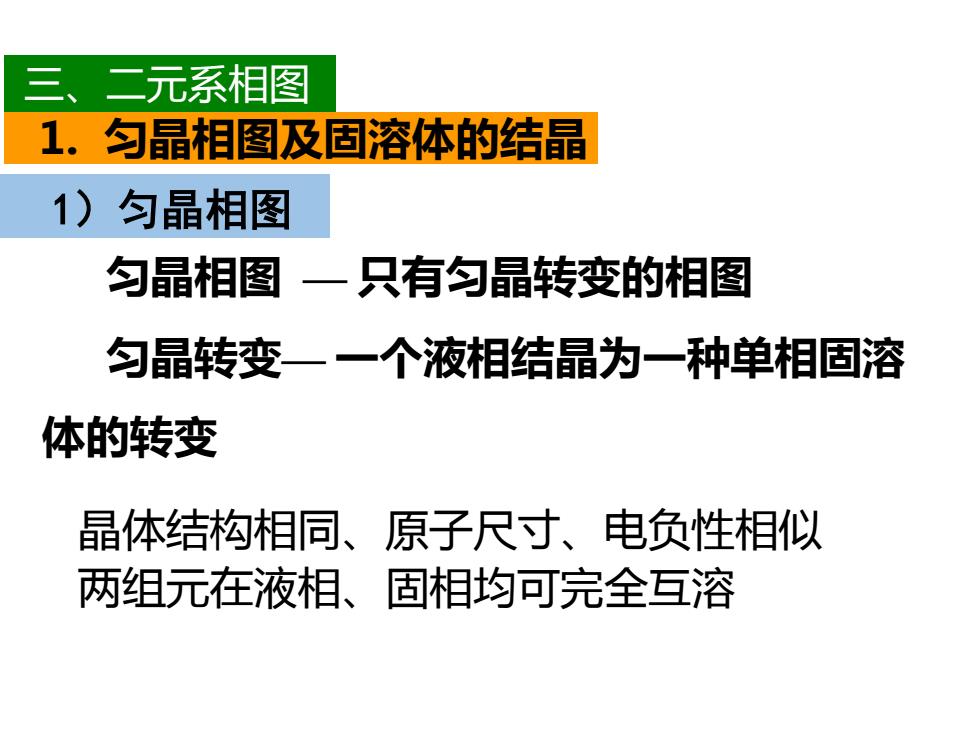

三、二元系相图 1.匀晶相图及固溶体的结晶 )匀晶相图 匀晶相图一！ 只有匀晶转变的相图 匀晶转变一一个液相结晶为一种单相固溶 体的转变 晶体结构相同、原子尺寸、电负性相似 两组元在液相、固相均可完全互溶
匀晶相图 — 只有匀晶转变的相图 匀晶转变— 一个液相结晶为一种单相固溶 体的转变 三、二元系相图 1. 匀晶相图及固溶体的结晶 晶体结构相同、原子尺寸、电负性相似 两组元在液相、固相均可完全互溶 1）匀晶相图

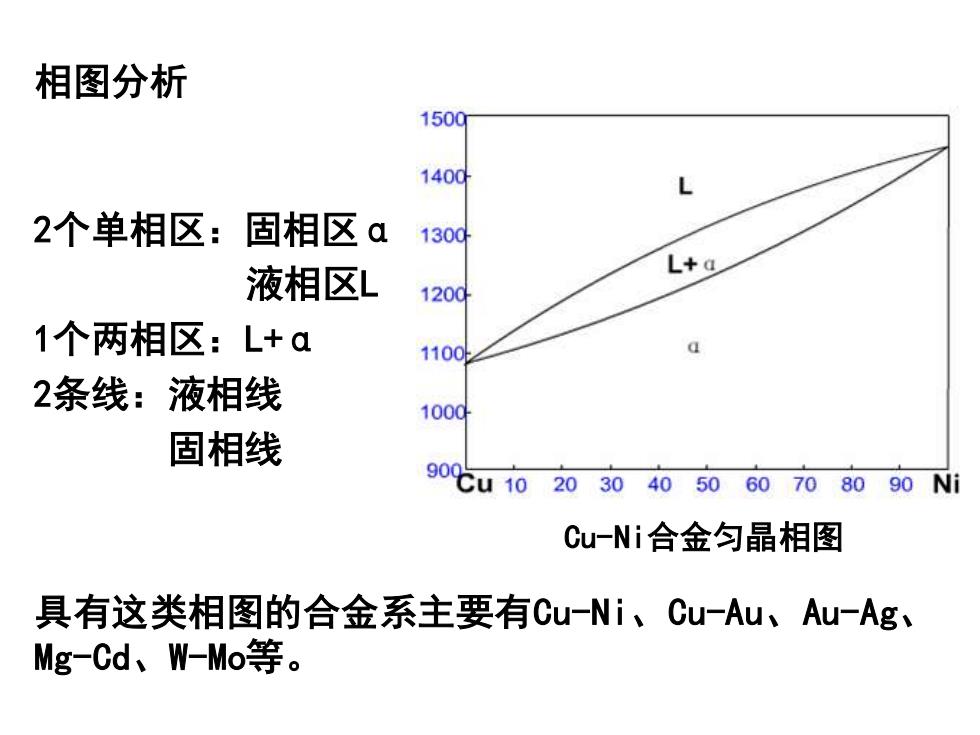

相图分析 1500 140d 2个单相区：固相区a 130d 液相区L L+a 1200 1个两相区：L+a 1100 2条线：液相线 100d 固相线 90tu102030405060708090Ni Cu-Ni合金匀晶相图 具有这类相图的合金系主要有Cu-Ni、Cu一Au、Au-Ag、 Mg-Cd、W-Mo等
Cu-Ni合金匀晶相图 相图分析 2个单相区：固相区α 液相区L 1个两相区：L+α 2条线：液相线 固相线 具有这类相图的合金系主要有Cu-Ni、Cu-Au、Au-Ag、 Mg-Cd、W-Mo等

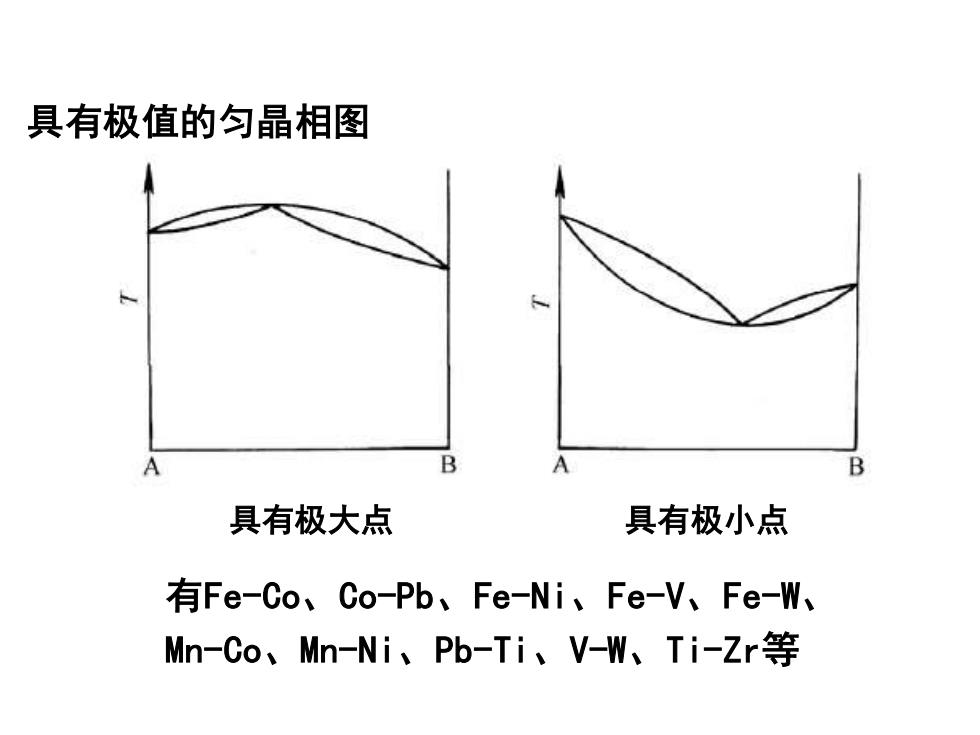

具有极值的匀晶相图 B B 具有极大点 具有极小点 有Fe-Co、Co-Pb、Fe-Ni、Fe-V、Fe-W、 Mn-Co、Mn-Ni、Pb-Ti、V-W、Ti-Zr等
具有极值的匀晶相图 具有极大点 具有极小点 有Fe-Co、Co-Pb、Fe-Ni、Fe-V、Fe-W、 Mn-Co、Mn-Ni、Pb-Ti、V-W、Ti-Zr等
