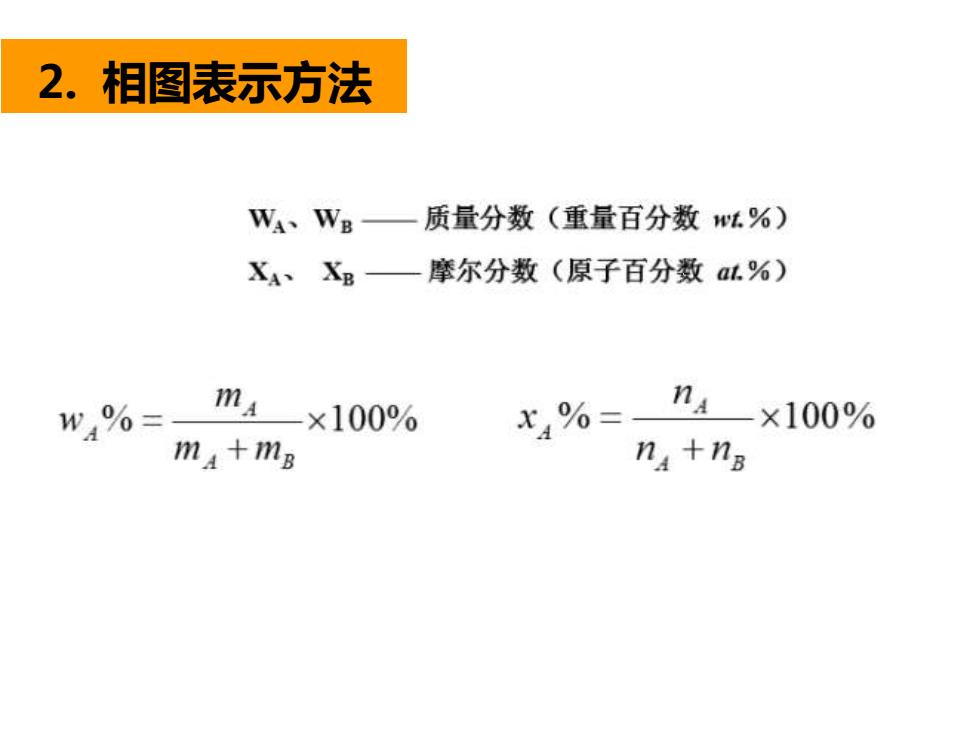

2.相图表示方法 W、WB一质量分数（重量百分数w%) XA、 Xg— 摩尔分数（原子百分数a4%) w%= mA ×100% t%= nA ×100% m+m8 na+n8
2. 相图表示方法

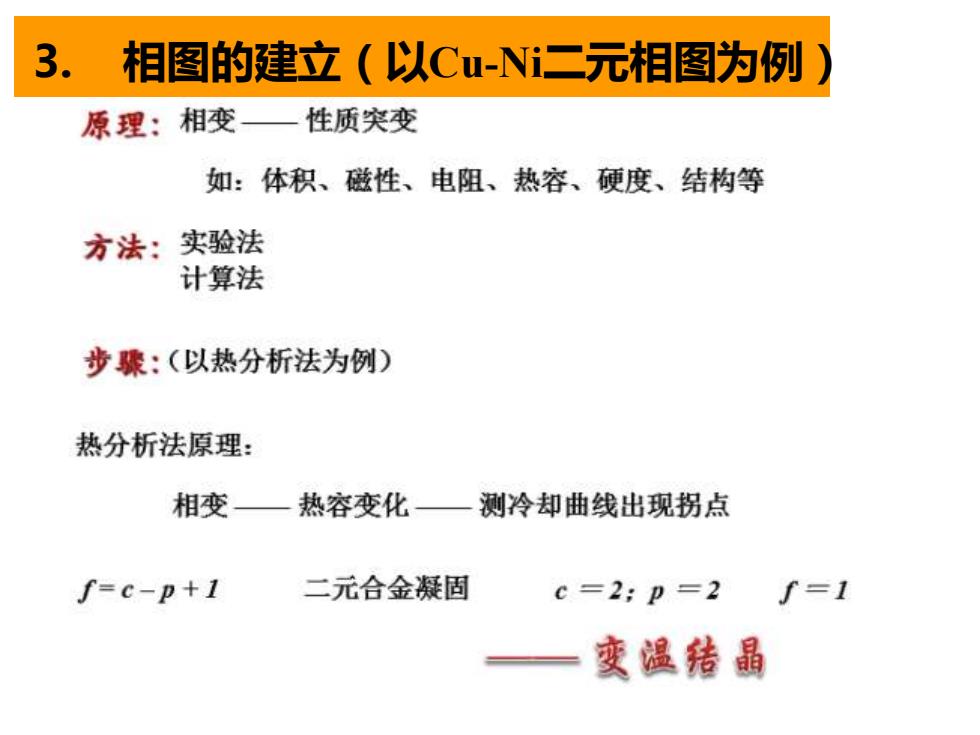

3。相图的建立（以Cu-N二元相图为例 原理：相变— 性质突变 如：体积、磁性、电阻、热容、硬度、结构等 方法：实验法 计算法 步骤：（以热分析法为例） 热分析法原理： 相变 热容变化一 测冷却曲线出现拐点 f=c-p+1 二元合金凝固 c=2:p=2 f=1 变温转晶
3. 相图的建立（以Cu-Ni二元相图为例）

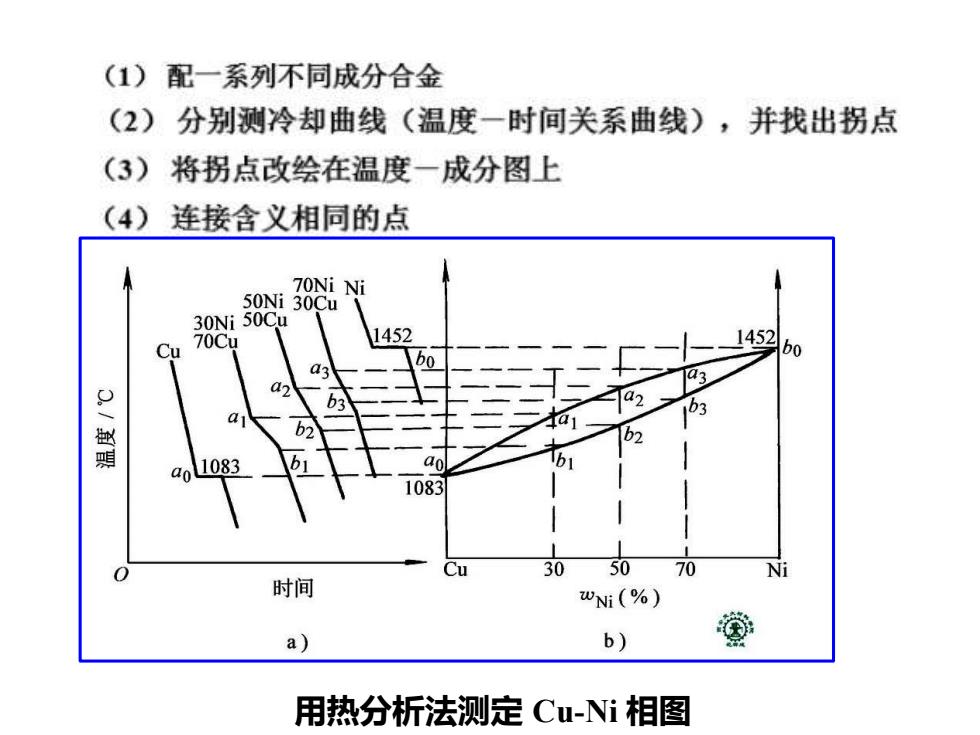

(1)配一系列不同成分合金 (2)分别测冷却曲线（温度一时间关系曲线），并找出拐点 (3)将拐点改绘在温度一成分图上 (4)连接含义相同的点 70Ni Ni 50Ni 30Cu 30Ni 50Cu 70Cu 1452 1452 Cu a a3 a b3 a 1083 1083 Cu 30 50 70 Ni 时间 WNi(%) a) b) 用热分析法测定Cu-Ni相图
用热分析法测定 Cu-Ni 相图

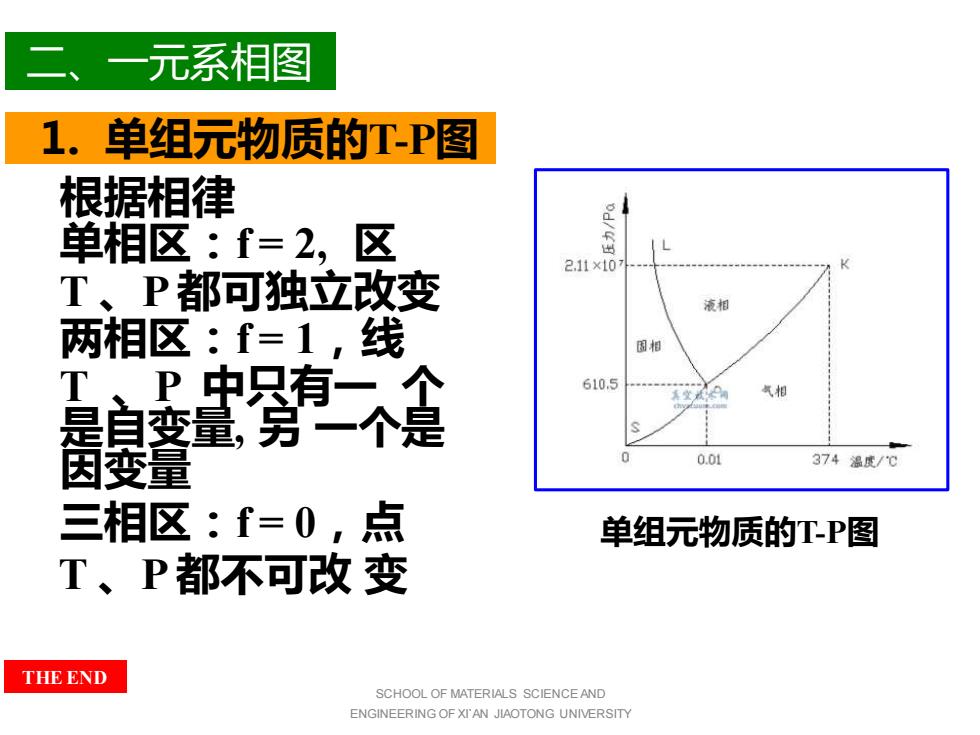

一元系相图 1.单组元物质的T-P图 根据相律 单相区：f=2,区 2,11×10 T、P都可独立改变 液相 两相区：f=1,线 围相 晶建韵个是 610.5 气相 因变量 0.01 374温度/℃ 三相区：f=0,点 单组元物质的T-P图 T、P都不可改变 THE END SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XIAN JIAOTONG UNIVERSITY
二、一元系相图 SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY 单组元物质的T-P图 1. 单组元物质的T-P图 根据相律 单相区：f = 2, 区 T 、P 都可独立改变 两相区：f = 1，线 T 、P 中只有一 个 是自变量, 另 一个是 因变量 三相区：f = 0，点 T 、P 都不可改 变 THE END

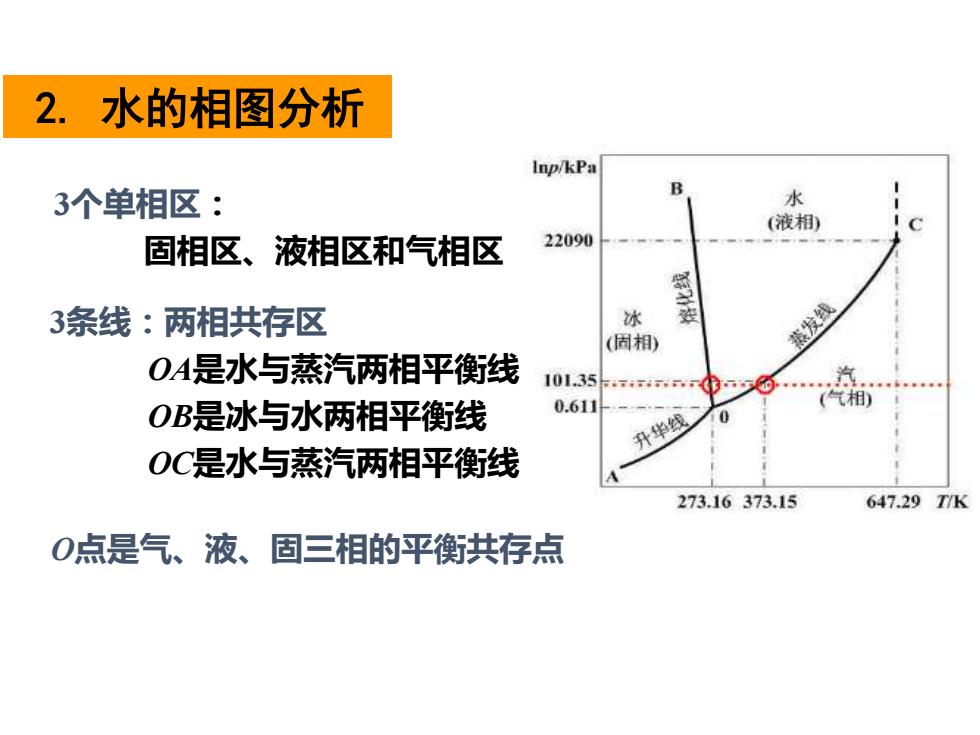

2.水的相图分析 Inp/kPa 3个单相区： B 水 (液相 固相区、液相区和气相区 22090 3条线：两相共存区 冰 (因相) 蒸发线 OA是水与蒸汽两相平衡线 101.35 气相 OB是冰与水两相平衡线 0.611 升华线 OC是水与蒸汽两相平衡线 273.16373.15 647.29TK O点是气、液、固三相的平衡共存点
2. 水的相图分析 3条线：两相共存区 OA是水与蒸汽两相平衡线 OB是冰与水两相平衡线 OC是水与蒸汽两相平衡线 3个单相区： 固相区、液相区和气相区 O点是气、液、固三相的平衡共存点
