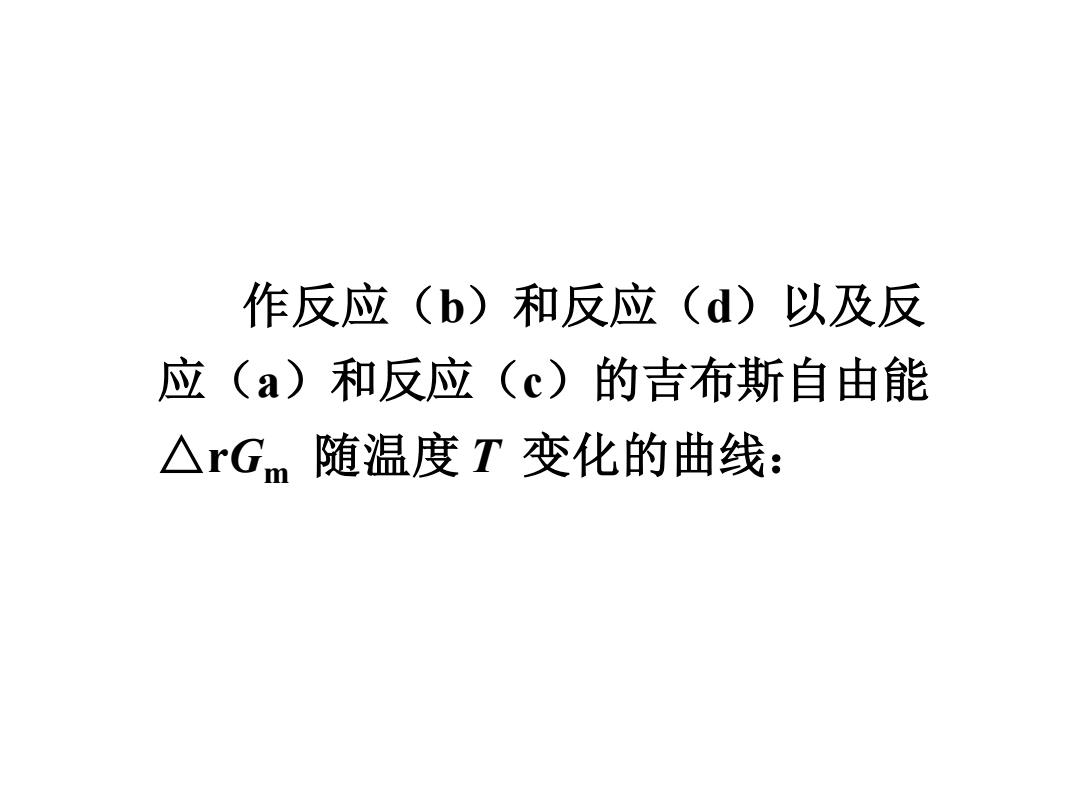

作反应(b)和反应(d)以及反 应(a)和反应(c)的吉布斯自由能 △rGm随温度T变化的曲线：
作反应（b）和反应（d）以及反 应（a）和反应（c）的吉布斯自由能 △rGm 随温度 T 变化的曲线：

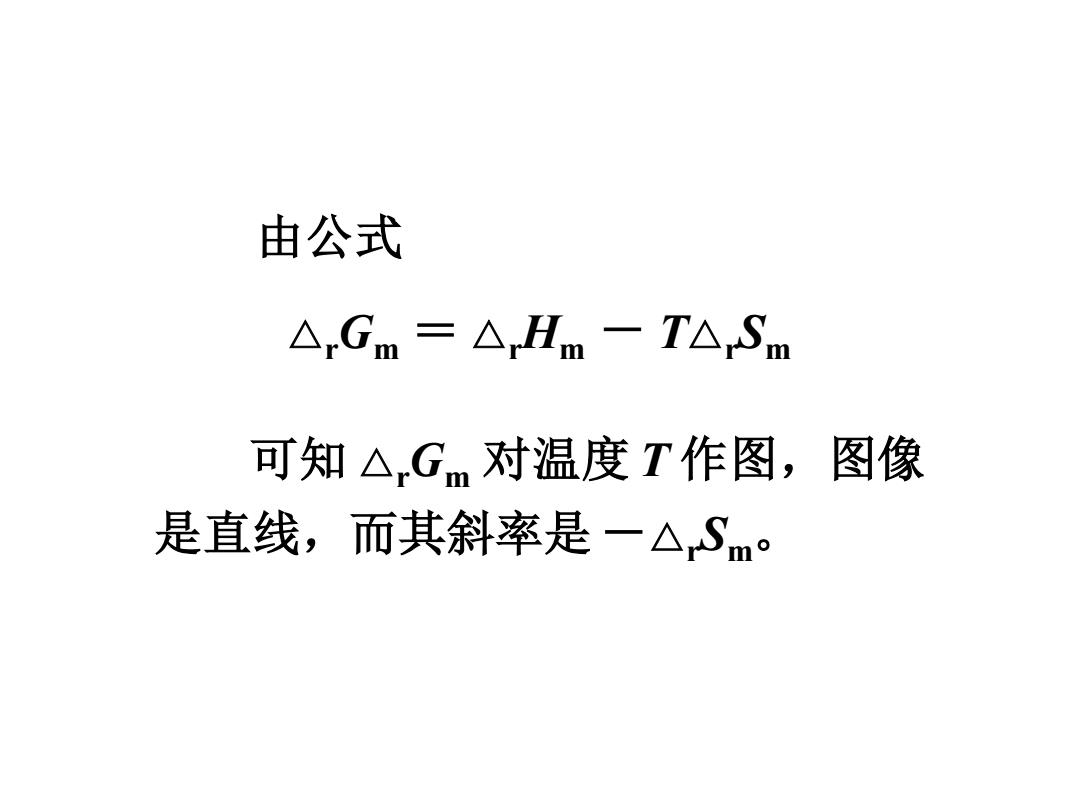

由公式 △rGm=△Hm一T△Sm 可知△Gm对温度T作图，图像 是直线，而其斜率是一△Sm
由公式 △rGm ＝ △rHm － T△rSm 可知 △rGm 对温度 T 作图，图像 是直线，而其斜率是－△rSm

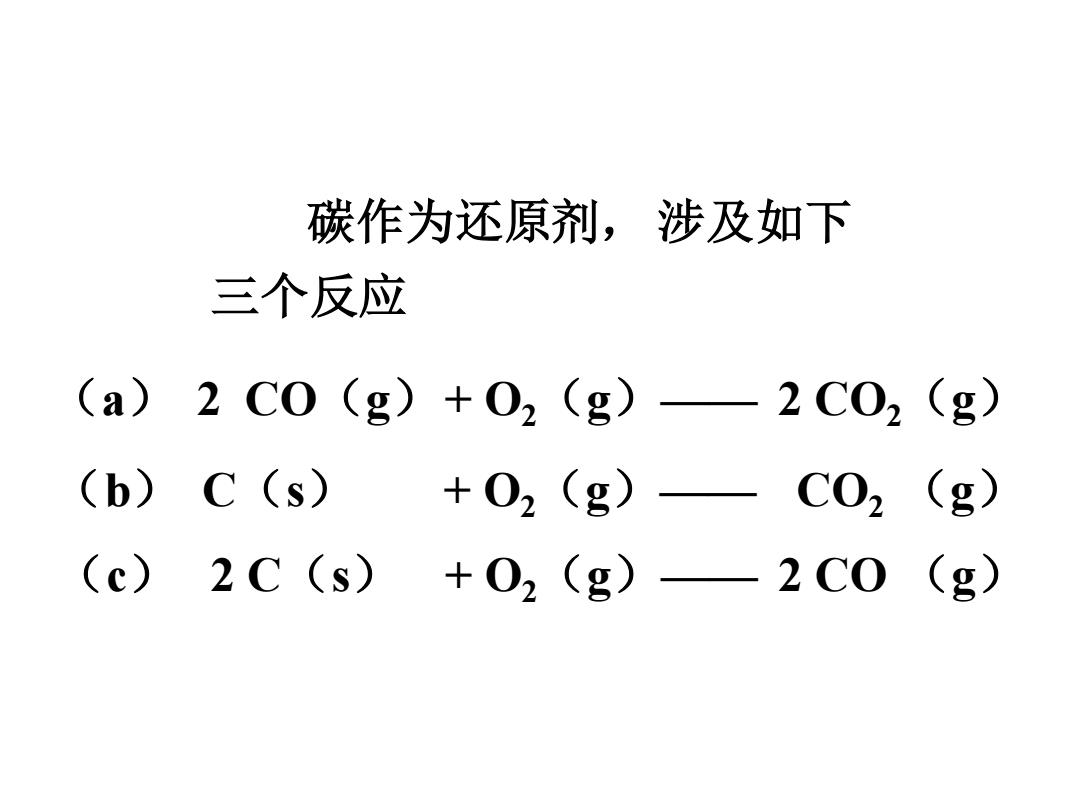

碳作为还原剂，涉及如下 三个反应 (a)2C0(g)+02(g)—2C02（g) (b)C (s) +02(g)— C02(g) (c) 2C(S) +02(g)—2C0(g)
（a） 2 CO（g）+ O2（g）—— 2 CO2（g） 碳作为还原剂， 涉及如下 三个反应 （b） C（s） + O2（g）—— CO2 （g） （c） 2 C（s） + O2（g）—— 2 CO （g）

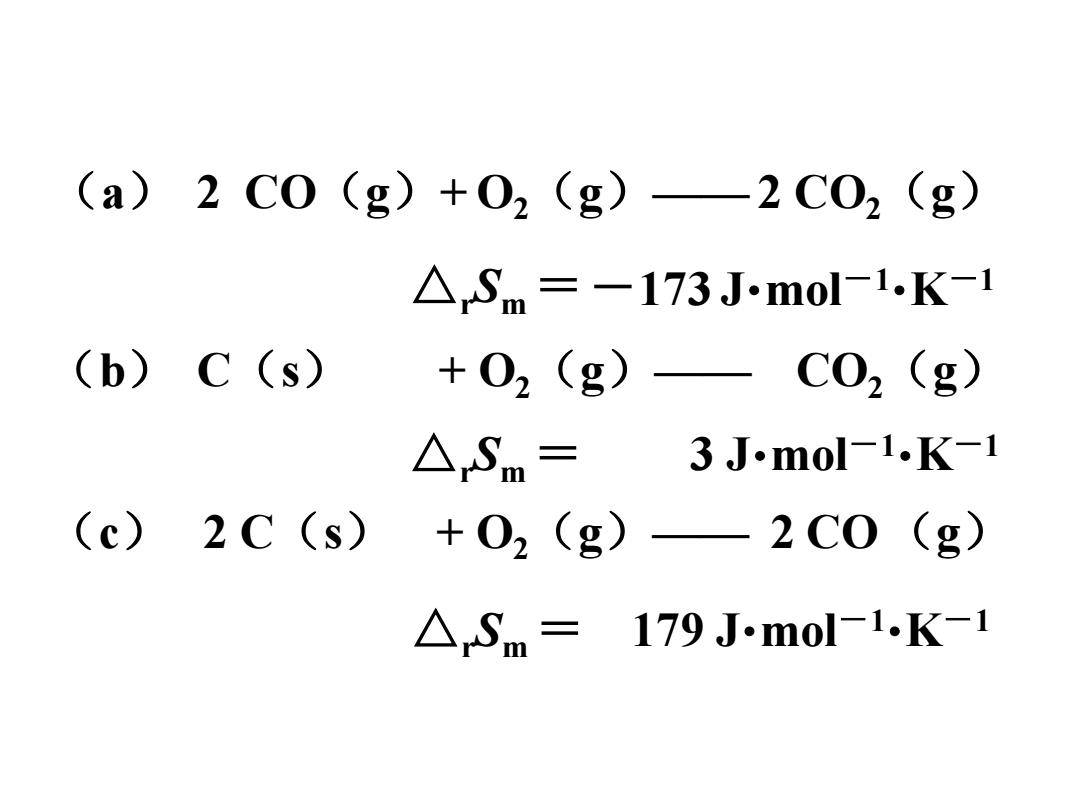

(a) 2C0(g)+02(g)—2C02（g) △Sm=-173Jmol-1.K-1 (b) C(s) +02(g)—C02(g） △Sm= 3 J.mol-1.K-1 (c) 2C(S) +02(g)—2C0(g） △Sm=179Jmol-1.K-1
（a） 2 CO（g）+ O2（g）——2 CO2（g） （b） C（s） + O2（g）—— CO2（g） （c） 2 C（s） + O2（g）—— 2 CO （g） △rSm ＝ 3 J•mol－1 •K－1 △rSm ＝ 179 J•mol－1 •K－1 △rSm ＝－173 J•mol－1 •K－1

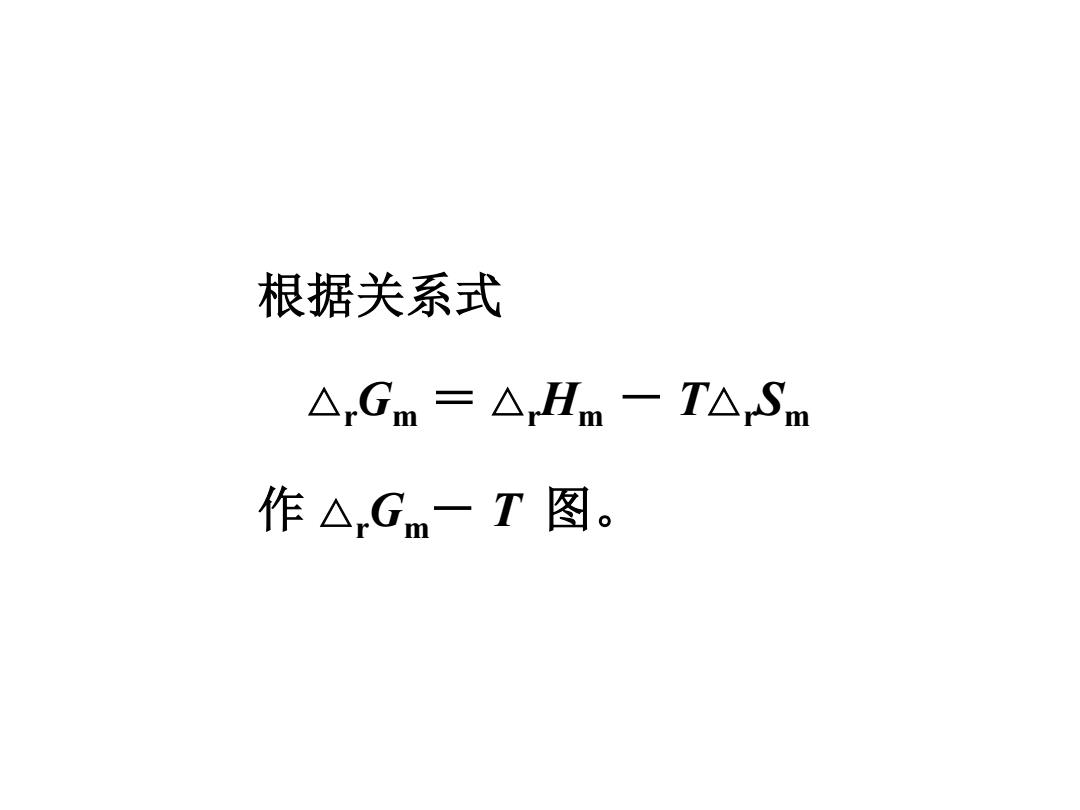

根据关系式 △rGm=AHm-TASm 作△Gm一T图
根据关系式 △rGm ＝ △rHm － T△rSm 作 △rGm－ T 图
