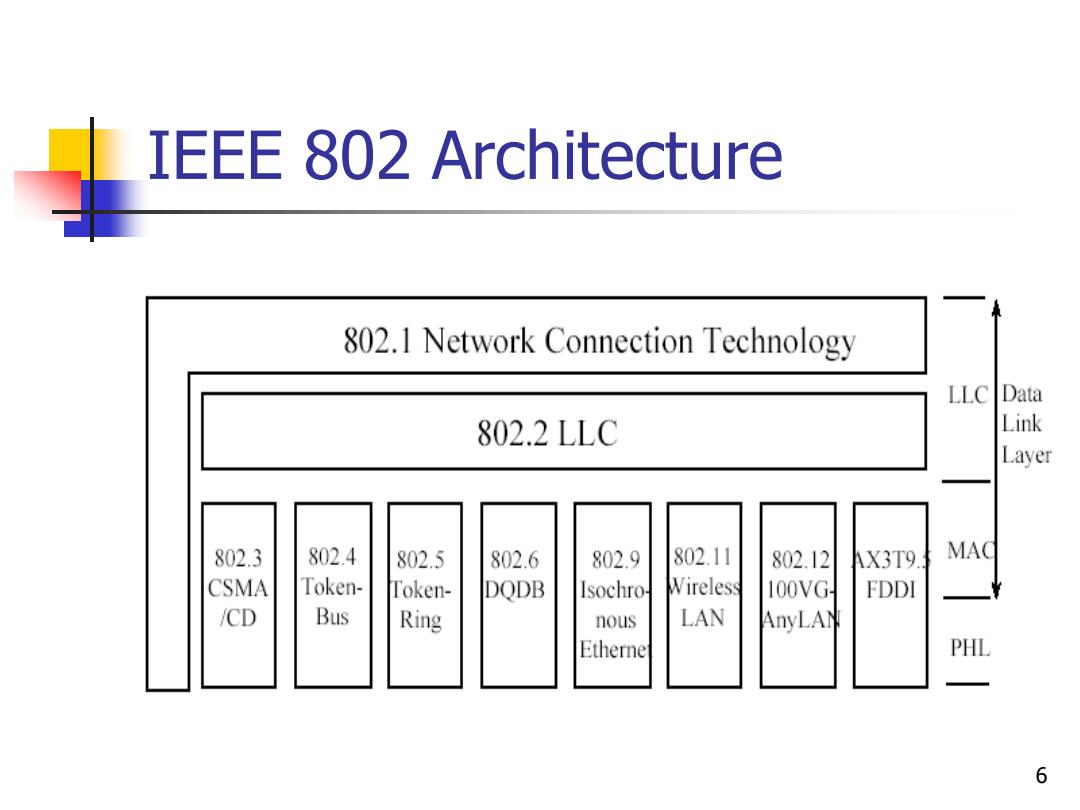

IEEE 802 Architecture 802.1 Network Connection Technology LLC Data 802.2LLC Link Layer 802.3 802.4 802.5 802.6 802.9 802.11 802.12 AX3T9. MAC CSMA Token- Token- DQDB Isochro- Wireless 100VG- FDDI /CD Bus Ring nous LAN AnyLAN Etherne PHL 6
6 IEEE 802 Architecture

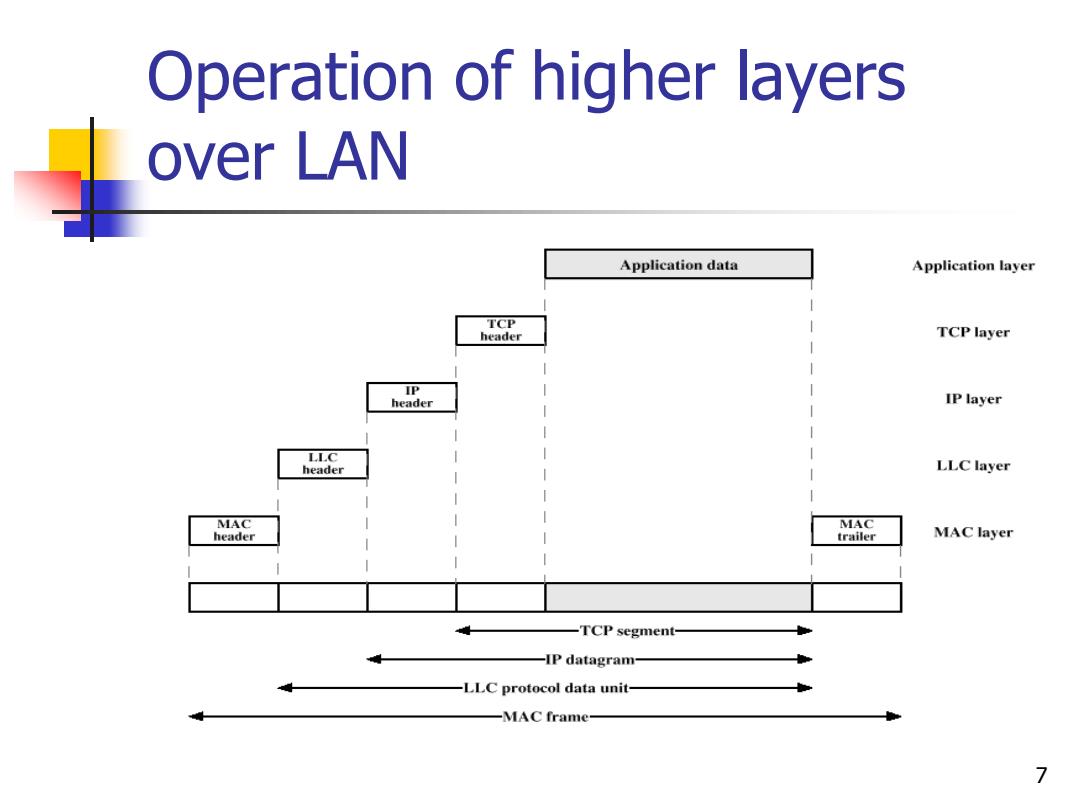

Operation of higher layers over LAN Application data Application layer TCP header TCP layer I IP I header IP layer LLC header LLC layer MAC MAC header trailer MAC layer -TCP segment- -IP datagram- LLC protocol data unit- -MAC frame- 7
7 Operation of higher layers over LAN

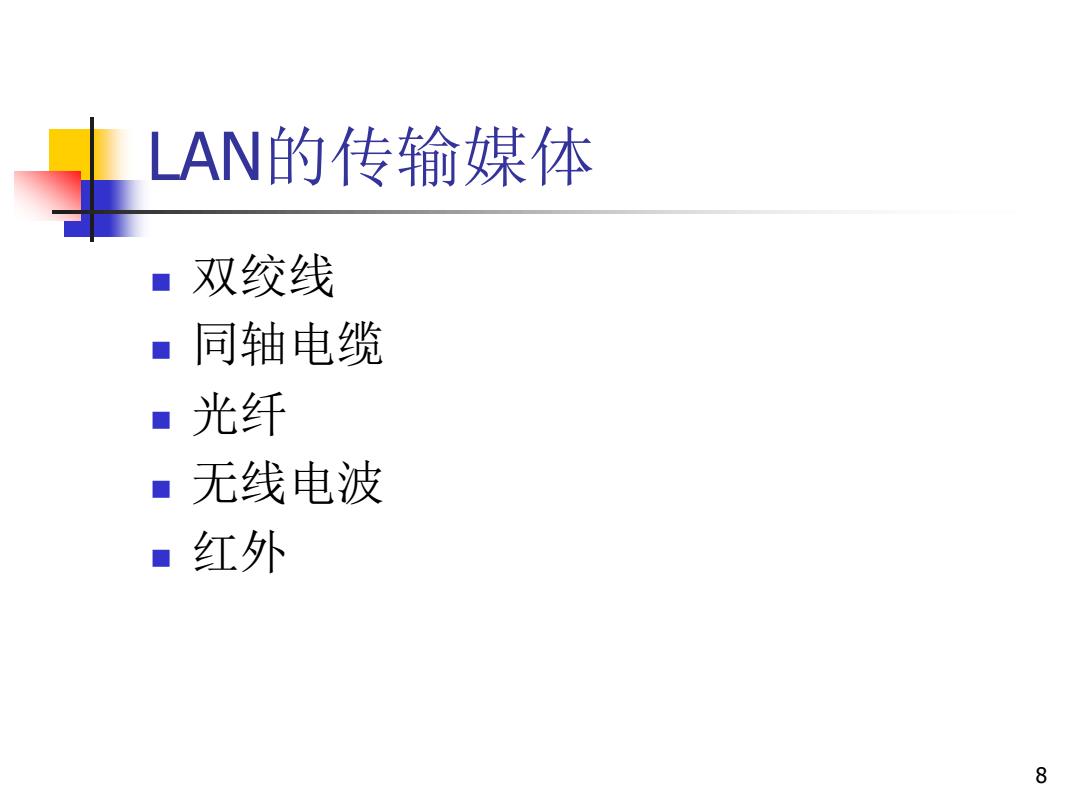

LAN的传输媒体 双绞线 ■同轴电缆 ■于 光纤 ■无线电波 ■红外 8
8 LAN的传输媒体 ◼ 双绞线 ◼ 同轴电缆 ◼ 光纤 ◼ 无线电波 ◼ 红外
局域网的拓扑结构 星型(Star) ■ 环型(Ring) 总线型(Bus) Central 树型(Tree) server Ring network Network backbone Concentrator tor hub) 圆■ Bus network 9
9 局域网的拓扑结构 ◼ 星型（Star） ◼ 环型（Ring） ◼ 总线型（Bus） ◼ 树型（Tree） Ring network Bus network Central server Concentrator (or hub) Network backbone
Chapter 5 LAN MAC Sub layer 5.1传统LAN的基本概念 ■5.2多路访问协议(multiple access) ■5.3以太网的MAC协议 ■5.4无线LAN ■5.5网桥 ·5.6交换式局域网 10
10 Chapter 5 LAN & MAC Sub layer ◼ 5.1 传统LAN的基本概念 ◼ 5.2 多路访问协议(multiple access) ◼ 5.3 以太网的MAC协议 ◼ 5.4 无线LAN ◼ 5.5 网桥 ◼ 5.6 交换式局域网
