8.1PROM器件 总之，PROM能够实现各种组合逻辑，但当 输入信号的数目较多时，其与阵列的规模会变 得很大，从而导致器件成本升高、功耗增加、 可靠性降低等问题出现。目前这种器件已经较 少使用了。 ⊙西失邹便学院
总之，PROM能够实现各种组合逻辑，但当 输入信号的数目较多时，其与阵列的规模会变 得很大，从而导致器件成本升高、功耗增加、 可靠性降低等问题出现。目前这种器件已经较 少使用了。 8.1 PROM器件

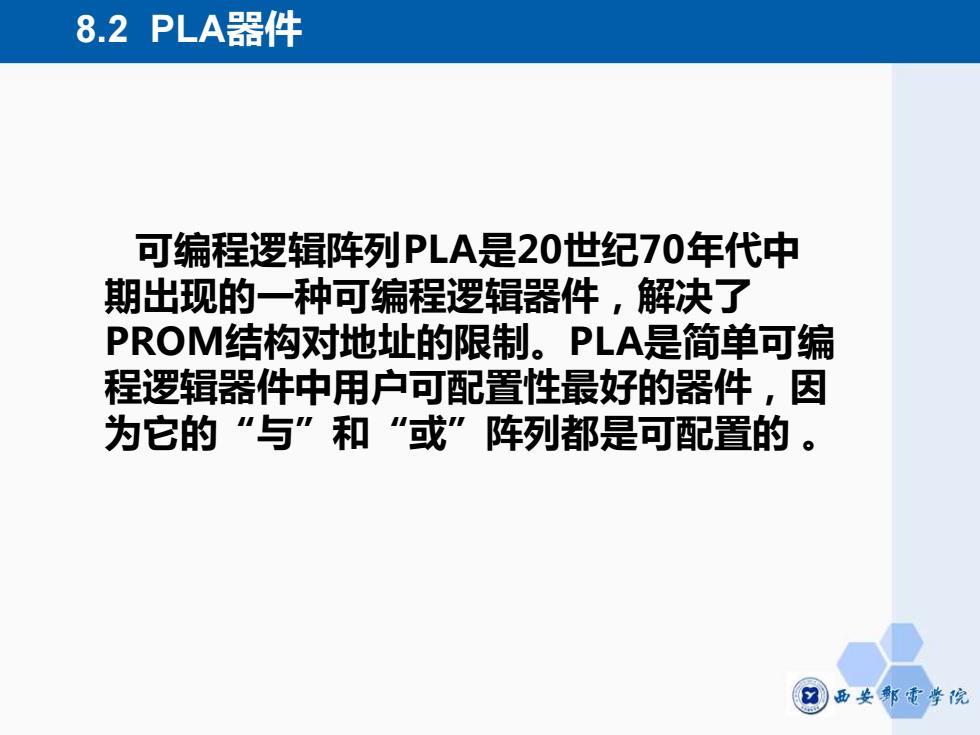

8.2PLA器件 可编程逻辑阵列PLA是20世纪70年代中 期出现的一种可编程逻辑器件，解决了 PROM结构对地址的限制。PLA是简单可编 程逻辑器件中用户可配置性最好的器件，因 为它的“与”和“或”阵列都是可配置的。 ⊙西邹重孝院
8.2 PLA器件 可编程逻辑阵列PLA是20世纪70年代中 期出现的一种可编程逻辑器件，解决了 PROM结构对地址的限制。PLA是简单可编 程逻辑器件中用户可配置性最好的器件，因 为它的“与”和“或”阵列都是可配置的
8.2PLA器件 未编程的简单的2输入2输出PLA结构 可编程 可编程的或阵列 可编程 连接点 连接点 AA 可编程的与阵列 ⊙画安郸重拳院
未编程的简单的2输入2输出PLA结构 可编程 连接点 可编程 连接点 8.2 PLA器件
8.2PLA器件 PLA可以用来实现一些比较复杂布尔代数表达式 例3：用PLA实现下面6变量输入的函数表达式： f1=ACDEF+AEF+ACD+BD f2=ABEF+ACD+BD+EF f3=ACDEF+ABCD+ACD+ABD f4=ACDE+AEF+BD+CD+EF ⊙重孝院
PLA可以用来实现一些比较复杂布尔代数表达式 例3：用PLA实现下面6变量输入的函数表达式： 1 2 3 4 f ACDEF AEF ACD BD f ABEF ACD BD EF f ACDEF ABCD ACD ABD f ACDE AEF BD CD EF = + + + = + + + = + + + = + + + + 8.2 PLA器件
8.2PLA器件 编程后的PLA如下图所示： 123456789101112 ⊙画娄邹重学院
编程后的PLA如下图所示 ： 8.2 PLA器件
