■■■ 西安邮电学院“校级优秀课程” 3 数字电路与逻辑设计 第二章逻辑函数及其简化 安郎電学院
数字电路与逻辑设计 第二章 逻辑函数及其简化 西安邮电学院“校级优秀课程
第二章逻辑函数及其简化 2.1逻辑代数 2.2逻辑函数的简化 8
第二章 逻辑函数及其简化 2.1 逻辑代数 2.2 逻辑函数的简化
第二章 逻辑函数及其简化 2.1.1 基本逻辑 2.1.2 基本逻辑运算 2.1.3 真值表与逻辑函数 2.1.4 逻辑代数的基本定律 2.1.5 三个规则 2.1.6 常用公式 2.1.7 逻辑函数的标准形式 ⊙西安邹重拳院

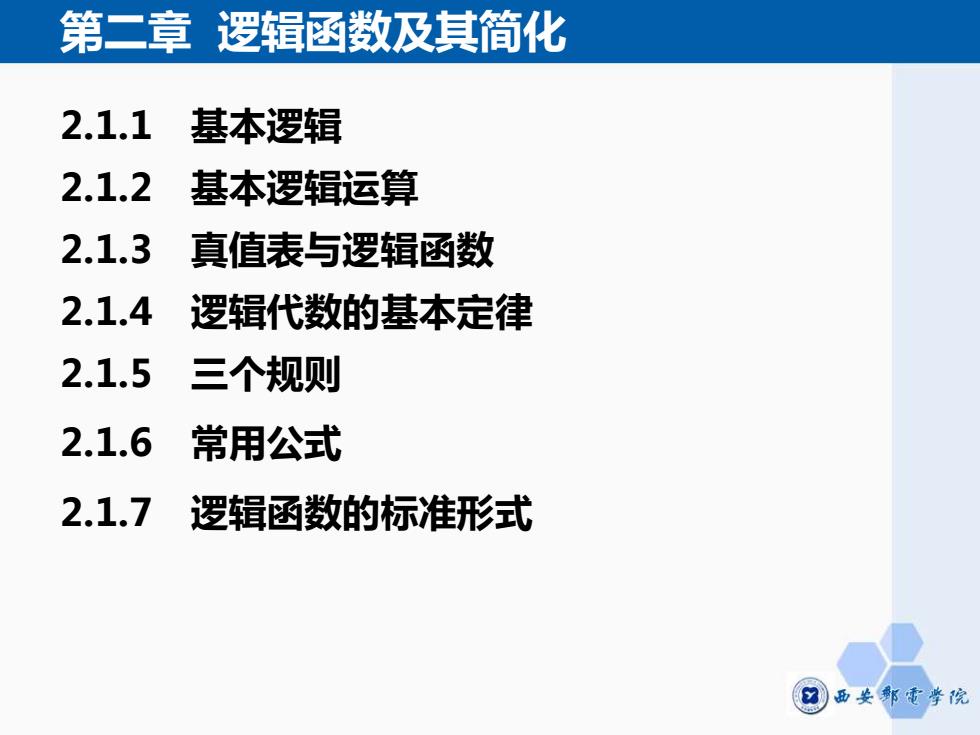

2.1.1 基本逻辑 2.1.2 基本逻辑运算 2.1.3 真值表与逻辑函数 2.1.4 逻辑代数的基本定律 2.1.5 三个规则 2.1.6 常用公式 2.1.7 逻辑函数的标准形式 第二章 逻辑函数及其简化
2.1 逻辑代数 2.1.1基本逻辑 1·与、或、非三种基本逻辑关系 (1)与逻辑关系 与逻辑关系：只有当决定某一事件的条件全部具备 时，这一事件才会发生。 与逻辑举例状态表 S2 开关S, 开关S2 灯 电源 ☒灯 断 断 灭 断 合 灭 合 断 灭 与逻辑举例 合 合 亮 8西安重学院
2.1 逻辑代数 2.1.1 基本逻辑 １．与、或、非三种基本逻辑关系 (1) 与逻辑关系 S1 S2 与逻辑举例 电源 灯 与逻辑举例状态表 开关S1 开关S2 灯 断 断 灭 断 合 灭 合 合 断 灭 合 亮 与逻辑关系：只有当决定某一事件的条件全部具备 时，这一事件才会发生
2.1 逻辑代数 (2) 或逻辑关系 或逻辑关系：只要在决定某一事件的各种条件中，有一个 或几个条件具备时，这一事件就会发生。 或逻辑举例状态表 开关S 开关S2 灯 Q 电源 ⑧灯 断 断 灭 断 合 亮 合 断 亮 或逻辑举例 合 合 亮
(2) 或逻辑关系 2.1 逻辑代数 或逻辑关系：只要在决定某一事件的各种条件中，有一个 或几个条件具备时，这一事件就会发生。 S1 电源 灯 或逻辑举例 S2 或逻辑举例状态表 开关S1 开关S2 灯 断 断 灭 断 合 亮 合 合 断 亮 合 亮
