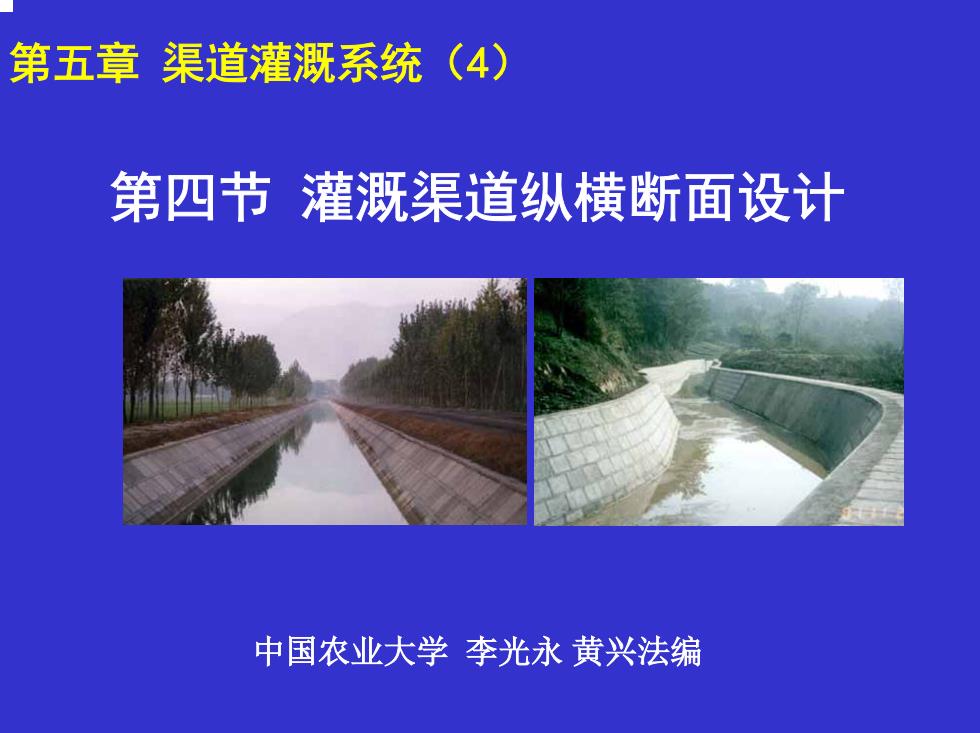

第五章渠道灌溉系统(4) 第四节灌溉渠道纵横断面设计 中国农业大学李光永黄兴法编
第五章 渠道灌溉系统（4） 第四节 灌溉渠道纵横断面设计 中国农业大学 李光永 黄兴法编

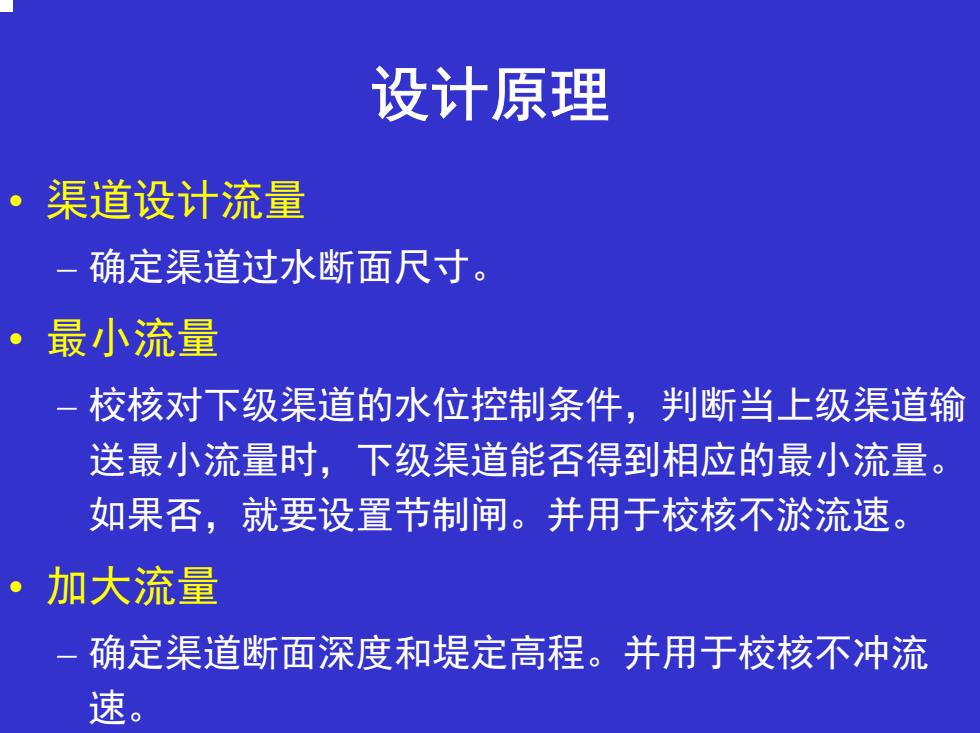

设计原理 渠道设计流量 -确定渠道过水断面尺寸。 最小流量 -校核对下级渠道的水位控制条件，判断当上级渠道输 送最小流量时，下级渠道能否得到相应的最小流量。 如果否，就要设置节制闸。并用于校核不淤流速。 ·加大流量 一确定渠道断面深度和堤定高程。并用于校核不冲流 速
设计原理 • 渠道设计流量 – 确定渠道过水断面尺寸。 • 最小流量 – 校核对下级渠道的水位控制条件，判断当上级渠道输 送最小流量时，下级渠道能否得到相应的最小流量。 如果否，就要设置节制闸。并用于校核不淤流速。 • 加大流量 – 确定渠道断面深度和堤定高程。并用于校核不冲流 速

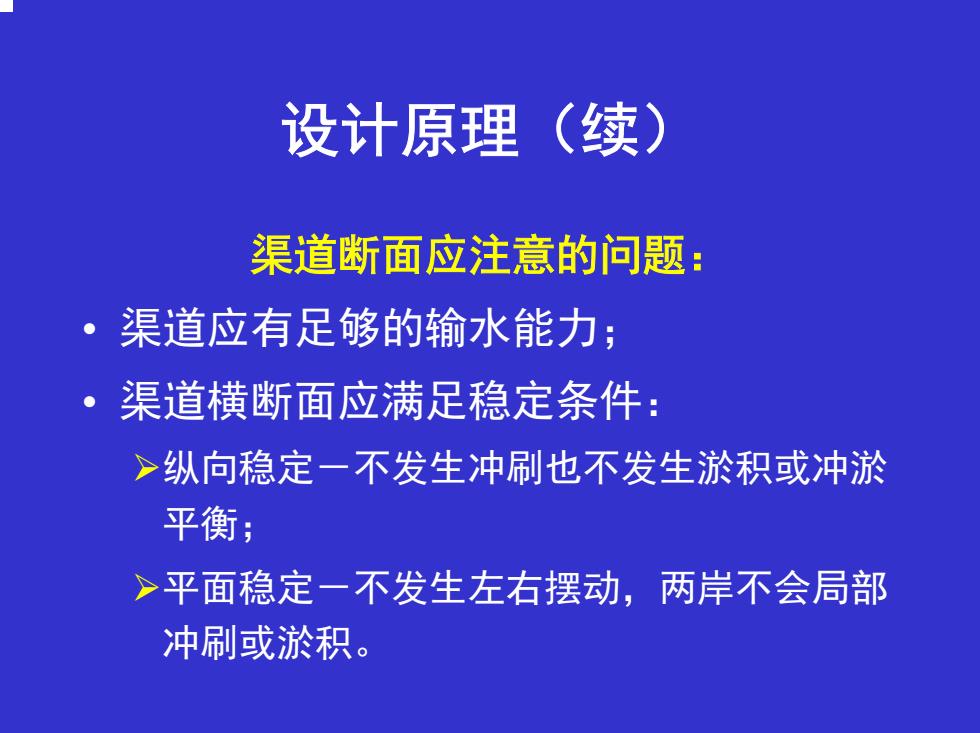

设计原理（续） 渠道断面应注意的问题： 。渠道应有足够的输水能力； 。渠道横断面应满足稳定条件： >纵向稳定一不发生冲刷也不发生淤积或冲淤 平衡 >平面稳定一不发生左右摆动，两岸不会局部 冲刷或淤积
设计原理（续） 渠道断面应注意的问题： • 渠道应有足够的输水能力； • 渠道横断面应满足稳定条件： ¾纵向稳定－不发生冲刷也不发生淤积或冲淤 平衡； ¾平面稳定－不发生左右摆动，两岸不会局部 冲刷或淤积

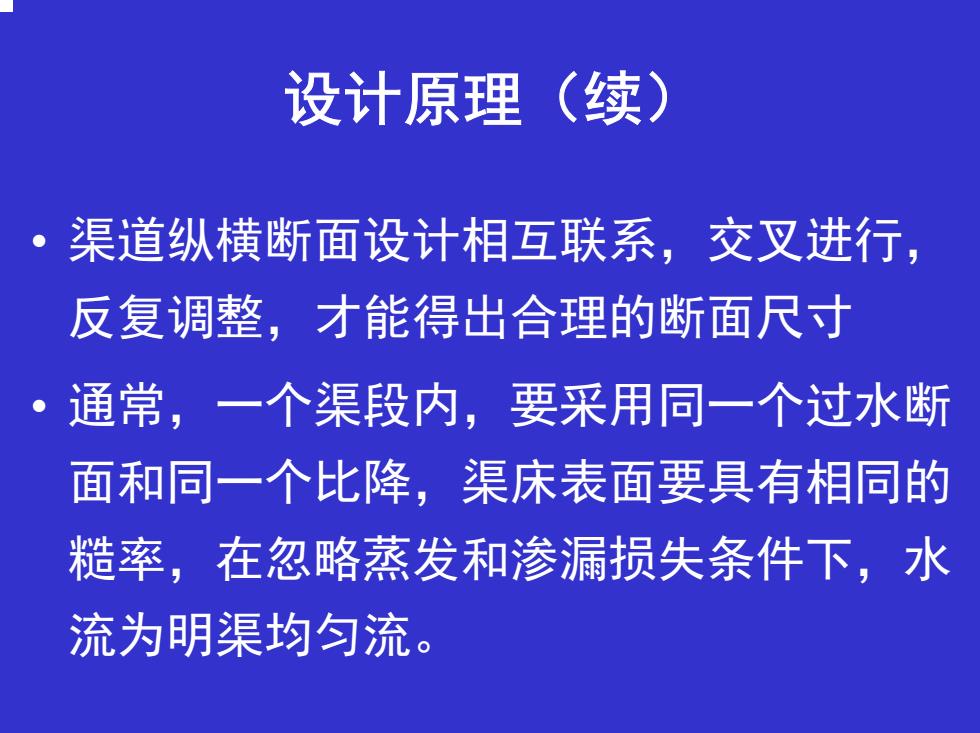

设计原理（续) 。} 渠道纵横断面设计相互联系，交叉进行， 反复调整，才能得出合理的断面尺寸 ·通常，一个渠段内，要采用同一个过水断 面和同一个比降，渠床表面要具有相同的 糙率，在忽略蒸发和渗漏损失条件下，水 流为明渠均匀流
设计原理（续） • 渠道纵横断面设计相互联系，交叉进行， 反复调整，才能得出合理的断面尺寸 • 通常，一个渠段内，要采用同一个过水断 面和同一个比降，渠床表面要具有相同的 糙率，在忽略蒸发和渗漏损失条件下，水 流为明渠均匀流

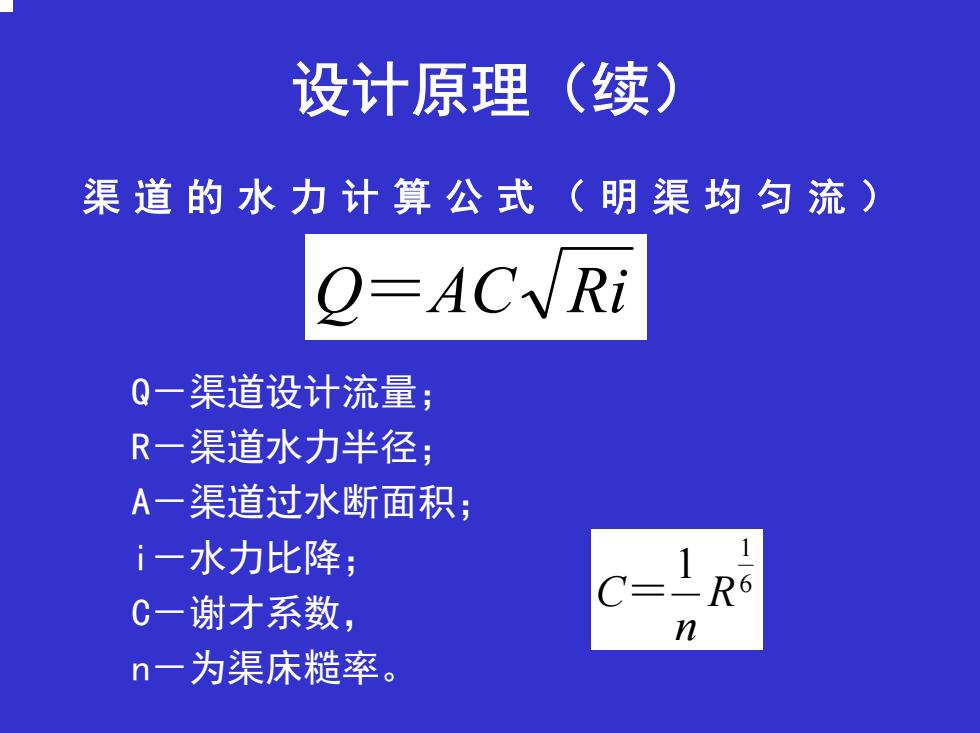

设计原理（续) 渠道的水力计算公式（明渠均匀流） Q=ACVRi Q一渠道设计流量； R一渠道水力半径； A一渠道过水断面积； i一水力比降； C-谢才系数， -R6 n n一为渠床糙率
设计原理（续） 渠道的水力计算公式（明渠均匀流） Q－渠道设计流量； R－渠道水力半径； A－渠道过水断面积； i－水力比降； C－谢才系数， n－为渠床糙率。 Q ＝AC Ri 6 1 1 R n C ＝
