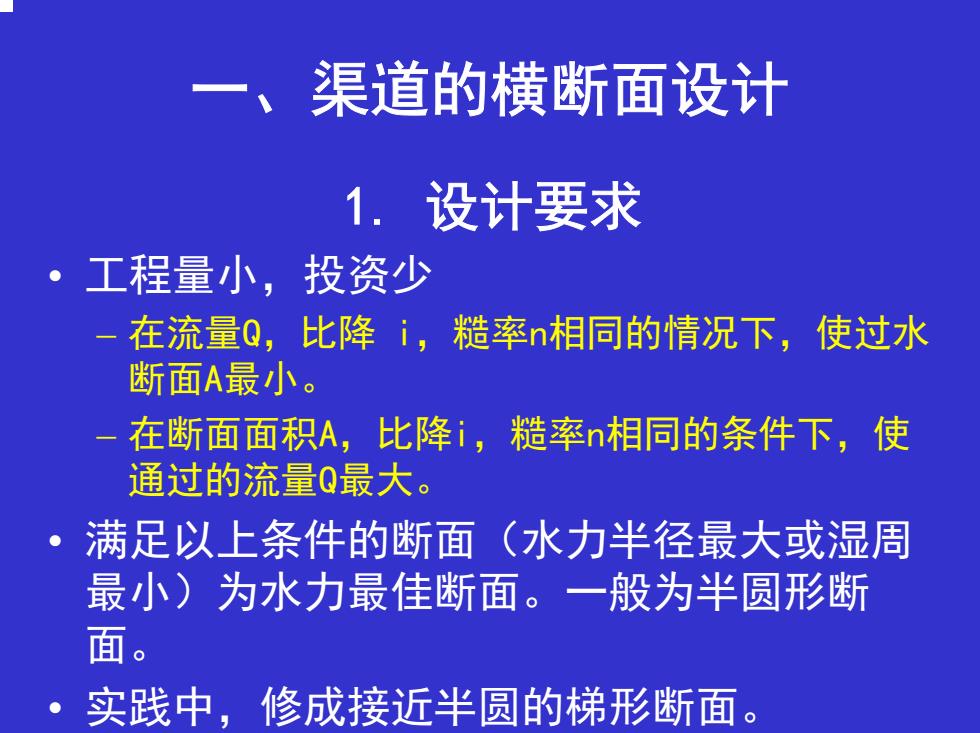

一、渠道的横断面设计 1.设计要求 工程量小，投资少 -在流量Q,比降i,糙率n相同的情况下，使过水 断面A最小。 -在断面面积A,比降i,糙率n相同的条件下，使 通过的流量Q最大。 满足以上条件的断面（水力半径最大或湿周 最小)为水力最佳断面。一般为半圆形断 面。 实践中，修成接近半圆的梯形断面
一、渠道的横断面设计 1. 设计要求 • 工程量小，投资少 – 在流量Q，比降 i，糙率n相同的情况下，使过水 断面A最小。 – 在断面面积A，比降i，糙率n相同的条件下，使 通过的流量Q最大。 • 满足以上条件的断面（水力半径最大或湿周 最小）为水力最佳断面。一般为半圆形断 面。 • 实践中，修成接近半圆的梯形断面

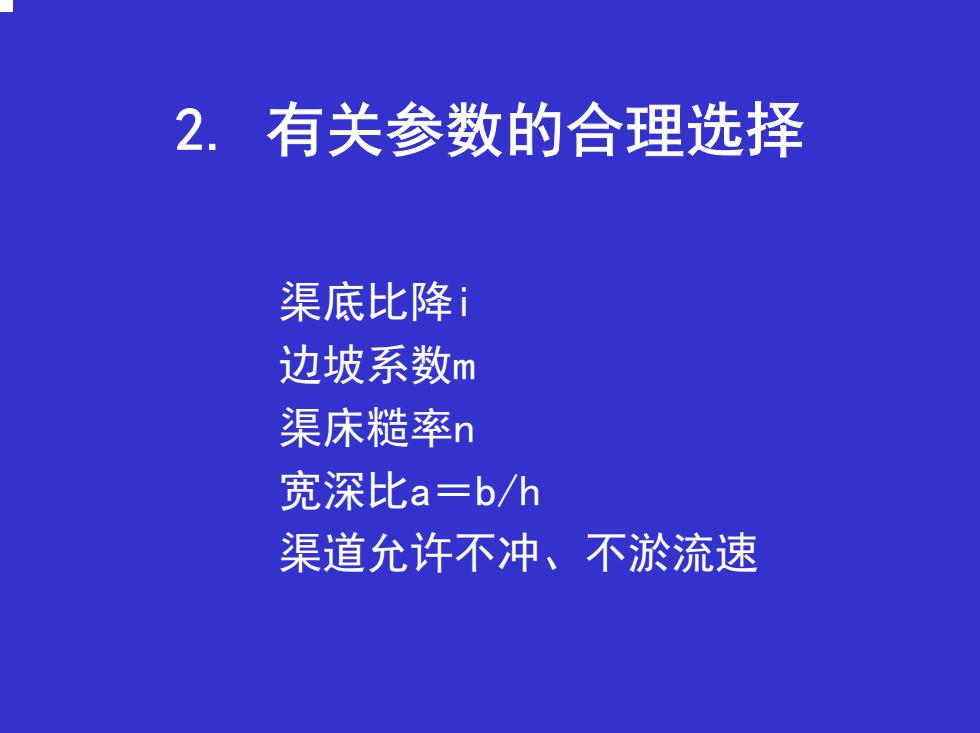

2.有关参数的合理选择 渠底比降 边坡系数m 渠床糙率n 宽深比a=b/h 渠道允许不冲、不淤流速
2. 有关参数的合理选择 渠底比降i 边坡系数m 渠床糙率n 宽深比a＝b/h 渠道允许不冲、不淤流速

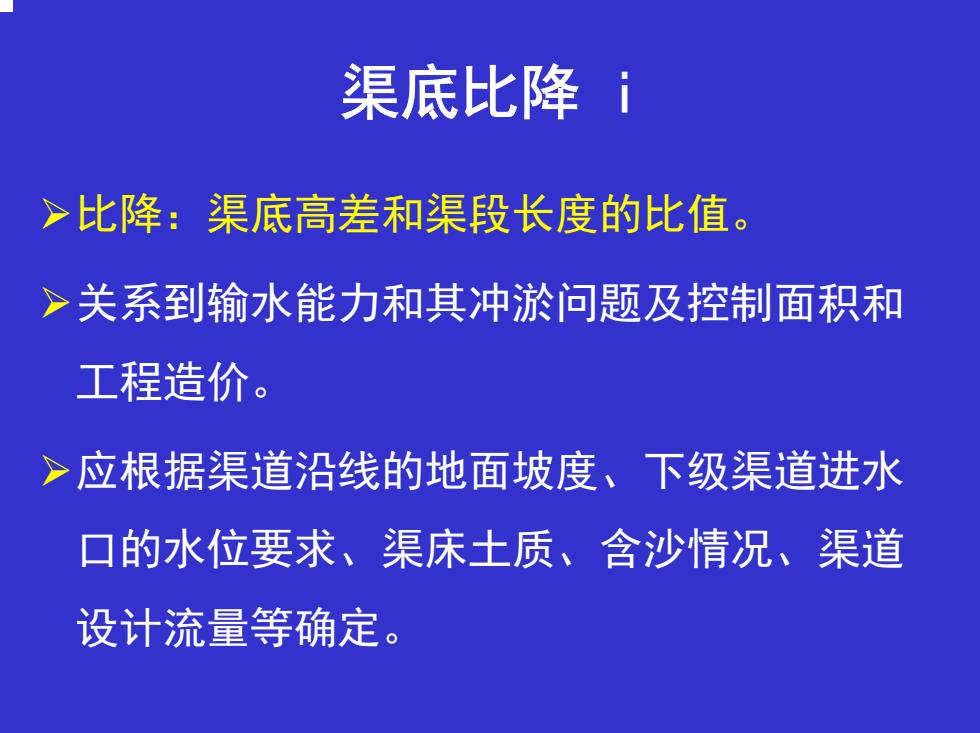

渠底比降i >比降：渠底高差和渠段长度的比值。 >关系到输水能力和其冲淤问题及控制面积和 工程造价。 >应根据渠道沿线的地面坡度、下级渠道进水 口的水位要求、渠床土质、含沙情况、渠道 设计流量等确定
渠底比降 i ¾比降：渠底高差和渠段长度的比值。 ¾关系到输水能力和其冲淤问题及控制面积和 工程造价。 ¾应根据渠道沿线的地面坡度、下级渠道进水 口的水位要求、渠床土质、含沙情况、渠道 设计流量等确定

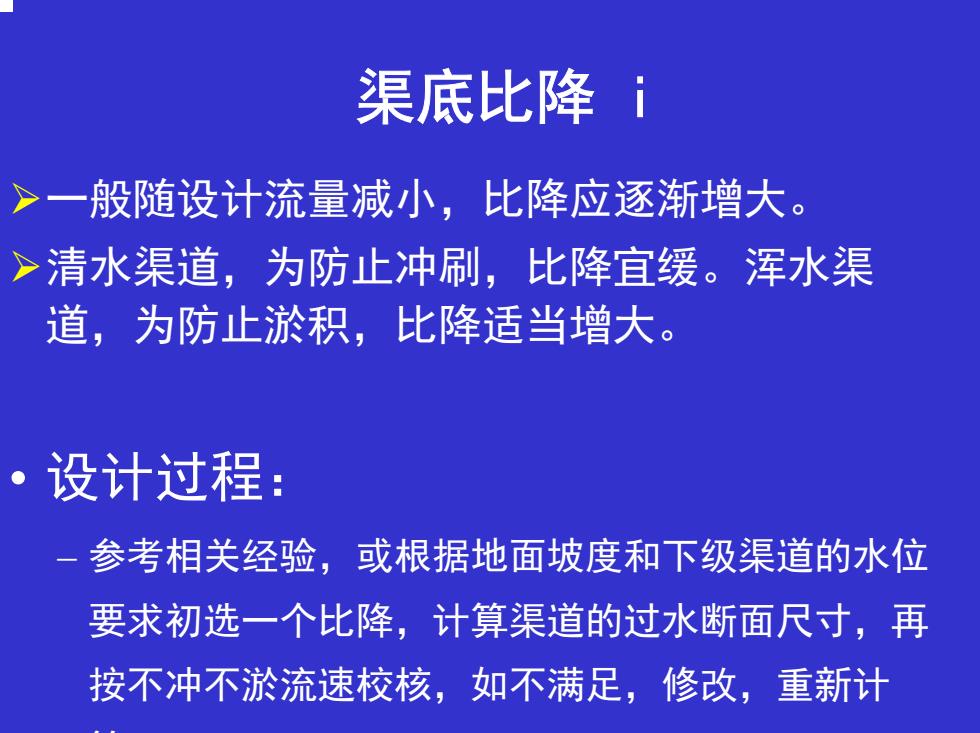

渠底比降i >一般随设计流量减小，比降应逐渐增大。 >清水渠道，为防止冲刷，比降宜缓。浑水渠 道，为防止淤积，比降适当增大。 设计过程： 参考相关经验，或根据地面坡度和下级渠道的水位 要求初选一个比降，计算渠道的过水断面尺寸，再 按不冲不淤流速校核，如不满足，修改，重新计
渠底比降 i ¾一般随设计流量减小，比降应逐渐增大。 ¾清水渠道，为防止冲刷，比降宜缓。浑水渠 道，为防止淤积，比降适当增大。 • 设计过程： – 参考相关经验，或根据地面坡度和下级渠道的水位 要求初选一个比降，计算渠道的过水断面尺寸，再 按不冲不淤流速校核，如不满足，修改，重新计 算

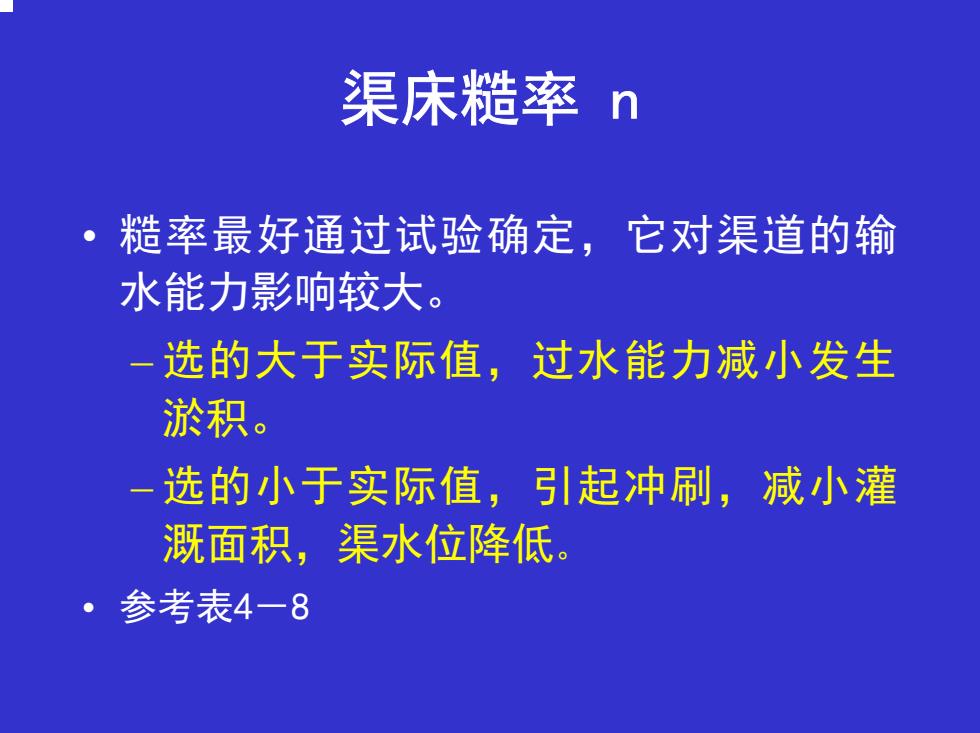

渠床糙率n ·糙率最好通过试验确定，它对渠道的输 水能力影响较大。 -选的大于实际值，过水能力减小发生 淤积。 一选的小于实际值，引起冲刷，减小灌 溉面积，渠水位降低。 ·参考表4一8
渠床糙率 n • 糙率最好通过试验确定，它对渠道的输 水能力影响较大。 – 选的大于实际值，过水能力减小发生 淤积。 – 选的小于实际值，引起冲刷，减小灌 溉面积，渠水位降低。 • 参考表4－8
