总目录第3章增压、贮水设备3.1给水所需的水压3.1.1给水系统所需压力的估算3.1.2给水系统所需压力的计算3.2增压、贮水设备及水表水泵3.2.13.2.2贮水池、吸水井水箱3.2.33.2.4气压给水设备3.2.5水表的选型
总目录 第 本章总目录 3章 增压、贮水设备 3.1 给水所需的水压 3.1.1 给水系统所需压力的估算 3.1.2 给水系统所需压力的计算 3.2 增压、贮水设备及水表 3.2.1 水泵 3.2.2 贮水池、吸水井 3.2.3 水箱 3.2.4 气压给水设备 3.2.5 水表的选型
第3章增压、贮水设备总目录3.1给水所需的水压本章总目录前言在方案或初步设计阶段，应先估算给水系统所需压力，初步确定给水系统所采用的给水方式然后对建筑内部给水管道系统进行水力计算，从而准确地确定室内给水系统所需的压力，和建筑室外给水管网水压复核
总目录 本章总目录 第3章 增压、贮水设备 3.1 给水所需的水压 在方案或初步设计阶段，应先估算给 水系统所需压力，初步确定给水系统所采 用的给水方式， 然后对建筑内部给水管道系统进行水 力计算，从而准确地确定室内给水系统所 需的压力，和建筑室外给水管网水压复核。 前言
第3章增压、水设备总目录3.1给水所需的水压本章总目录给水系统所需压力的估算31在方案或初步设计阶段，对层高不超过3.5米的民用建筑，可用经验法估算给水系统所需的压力（自室外地面算起）：1层为10mH202层为12 mH202层以上每加一层增加4mH20
总目录 本章总目录 第3章 增压、贮水设备 3.1 给水所需的水压 3.1.1 给水系统所需压力的估算 在方案或初步设计阶段，对层高不超过3.5 米的民用建筑，可用经验法估算给水系统所需的 压力(自室外地面算起) : １层 为１０ m H2o ２层 为１２ m H2o ２层以上 每加一层增加 4 m H2o

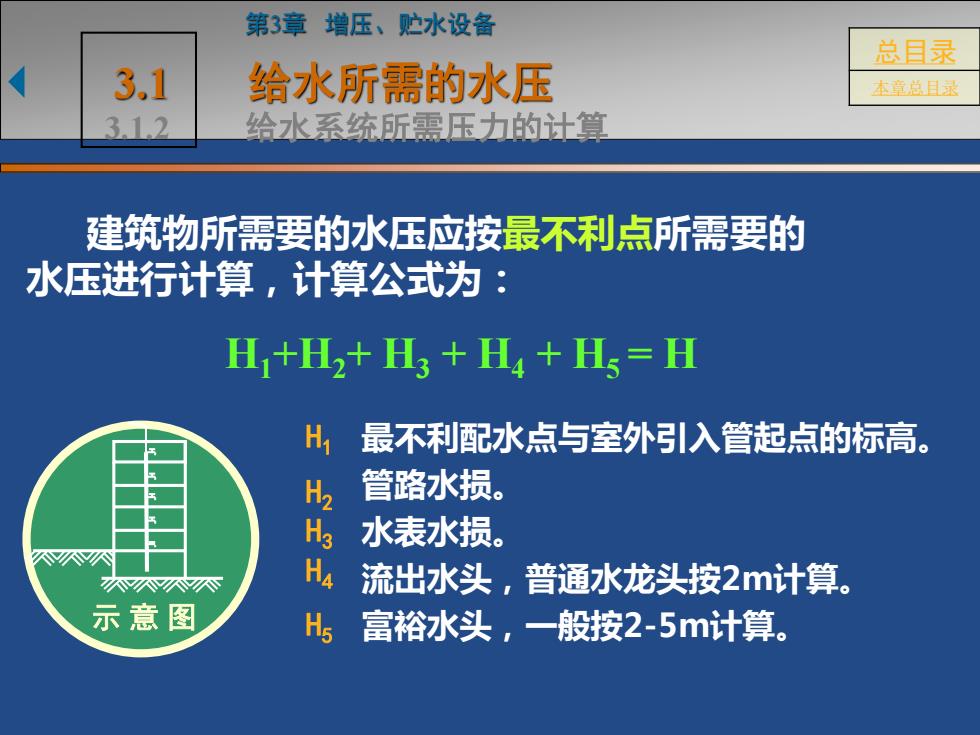

第3章增压、贮水设备总目录3.1给水所需的水压本章总目录给水系统所需压力的计算3.1.2建筑物所需要的水压应按最不利点所需要的水压进行计算，计算公式为：H+H2+H + H4 + Hs= HH最不利配水点与室外引入管起点的标高管路水损。HHH4水表水损。流出水头，普通水龙头按2m计算不示意图Hs富裕水头，一般按2-5m计算
总目录 本章总目录 第3章 增压、贮水设备 3.1 给水所需的水压 3.1.2 给水系统所需压力的计算 建筑物所需要的水压应按最不利点所需要的 水压进行计算，计算公式为： H1+H2+ H3 + H4 + H5 = H 最不利配水点与室外引入管起点的标高。 管路水损。 水表水损。 流出水头，普通水龙头按2m计算。 示 意 图 富裕水头，一般按2-5m计算。 H1 H2 H3 H4 H5

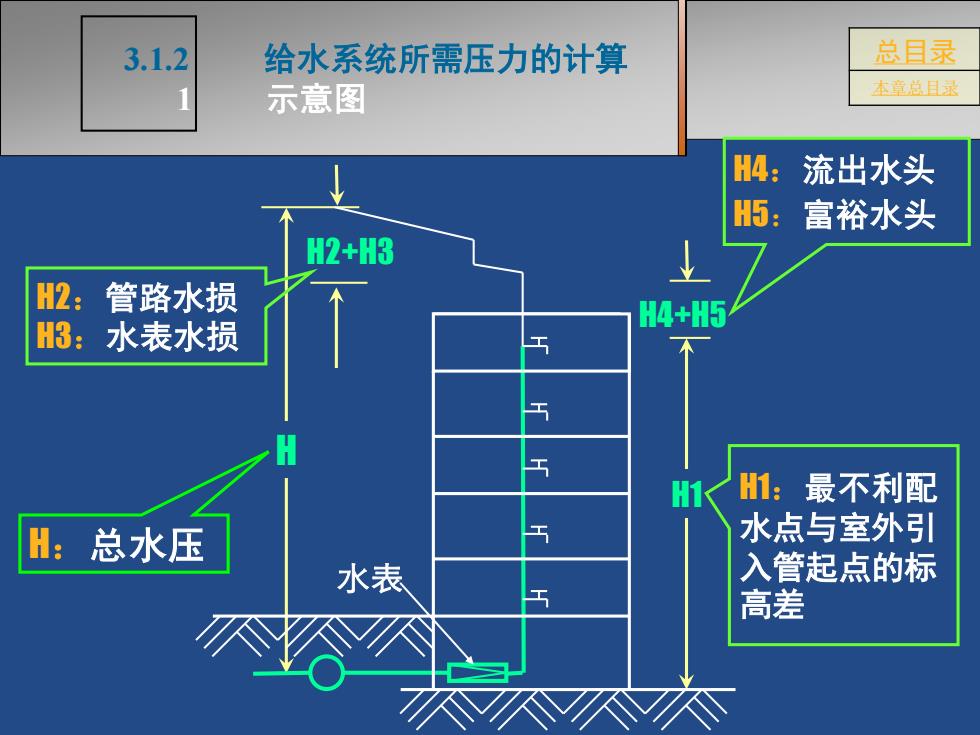

总目录3.1.2给水系统所需压力的计算本章总目录示意图H4:流出水头H5:富裕水头H2+H3H2:管路水损H4+H5H3:水表水损2H1:最不利配H1水点与室外引H：总水压入管起点的标水表高差
总目录 本章总目录 H2+H3 H1 H H：总水压 H4：流出水头 H5：富裕水头 H4+H5 水表 H1：最不利配 水点与室外引 入管起点的标 高差 H2：管路水损 H3：水表水损 3.1.2 给水系统所需压力的计算 1 示意图
