第3章增压、贮水设备总目录3.2增压、水设备及水表本章总目录水泵3.2.1水泵分类（主要指叶片式泵）按主轴方向分为按吸入方式分为卧式、立式、斜式单吸和双吸按叶轮种类分为按级数分为离心、混流、轴流单级和多级参考图片W型真空泵S型单级双吸卧式离心泵NB型凝结水泵DL型立式多级泵锅炉给水泵DG型多级卧式离心泵
总目录 本章总目录 第3章 增压、贮水设备 3.2 增压、贮水设备及水表 3.2.1 水泵 参考图片 水泵分类（主要指叶片式泵） 按主轴方向分为 卧式、立式、斜式 按叶轮种类分为 离心、混流、轴流 按吸入方式分为 单吸和双吸 按级数分为 单级和多级 S型单级双吸卧式离心泵 NB型凝结水泵 DG型多级卧式离心泵 W型真空泵 DL型立式多级泵 锅炉给水泵

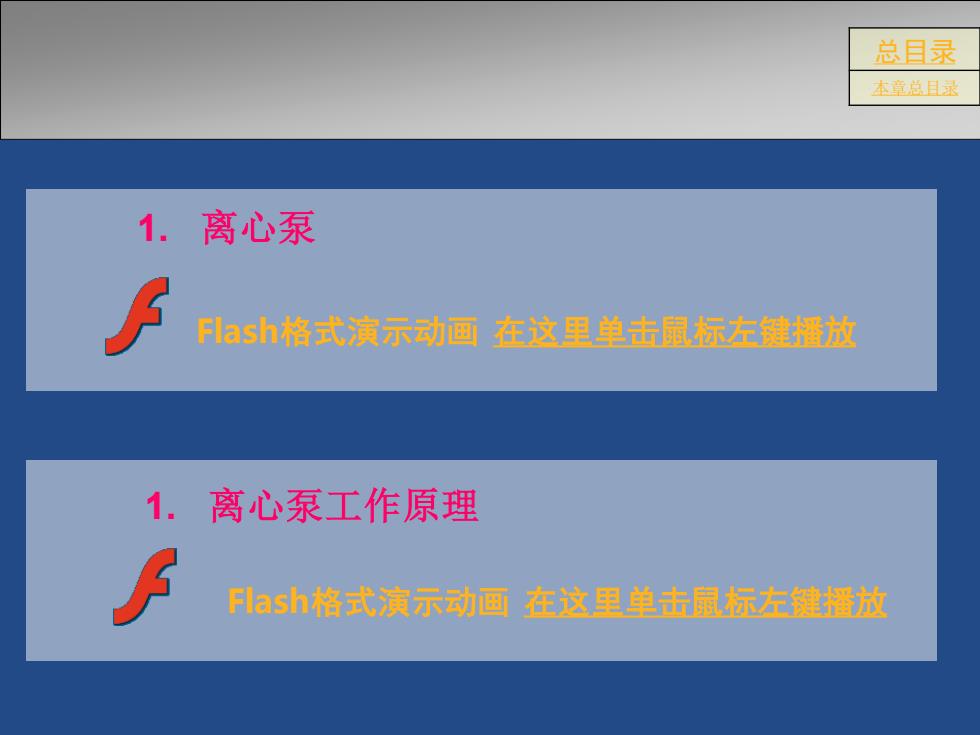

总目录本章总目录1.离心泵Flash格式演示动画在这里单击鼠标左键播放离心泵工作原理Flash格式演示动画在这里单击鼠标左键播放
总目录 本章总目录 1. 离心泵 Flash格式演示动画 在这里单击鼠标左键播放 1. 离心泵工作原理 Flash格式演示动画 在这里单击鼠标左键播放

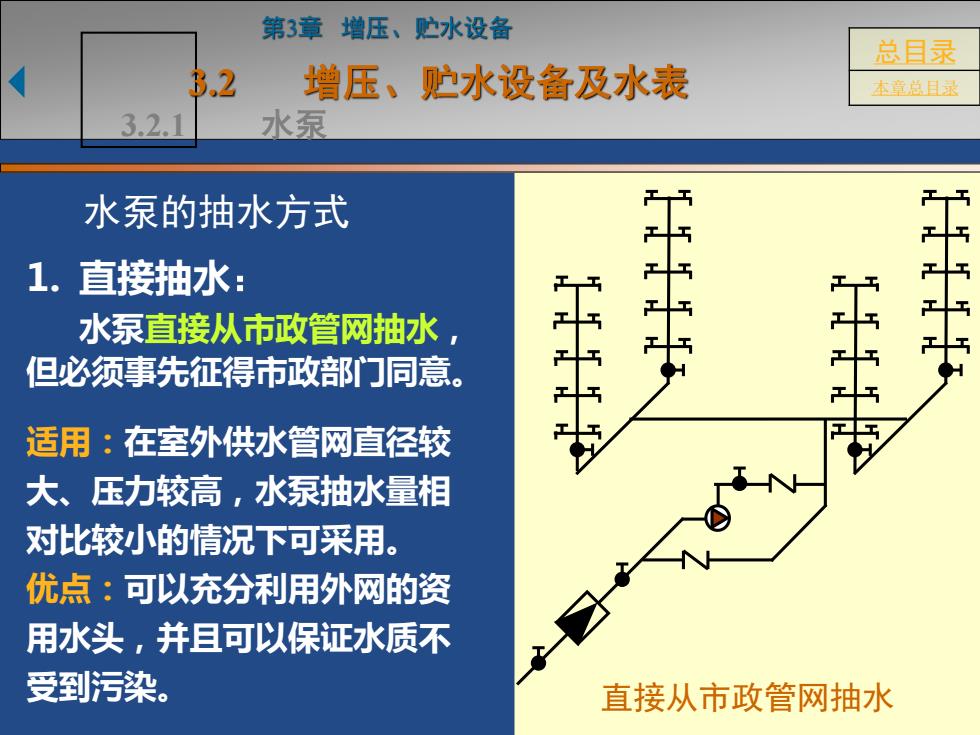

第3童增压、贮水设备总目录3.2增压、贮水设备及水表本章总目录水泵3.2.1水泵的抽水方式1.直接抽水：水泵直接从市政管网抽水但必须事先征得市政部门同意适用：在室外供水管网直径较大、压力较高，水泵抽水量相对比较小的情况下可采用，优点：可以充分利用外网的资用水头，并且可以保证水质不受到污染。直接从市政管网抽水
总目录 本章总目录 水泵的抽水方式 1. 直接抽水： 水泵直接从市政管网抽水， 但必须事先征得市政部门同意。 适用：在室外供水管网直径较 大、压力较高，水泵抽水量相 对比较小的情况下可采用。 优点：可以充分利用外网的资 用水头，并且可以保证水质不 受到污染。 直接从市政管网抽水 第3章 增压、贮水设备 3.2 增压、贮水设备及水表 3.2.1 水泵

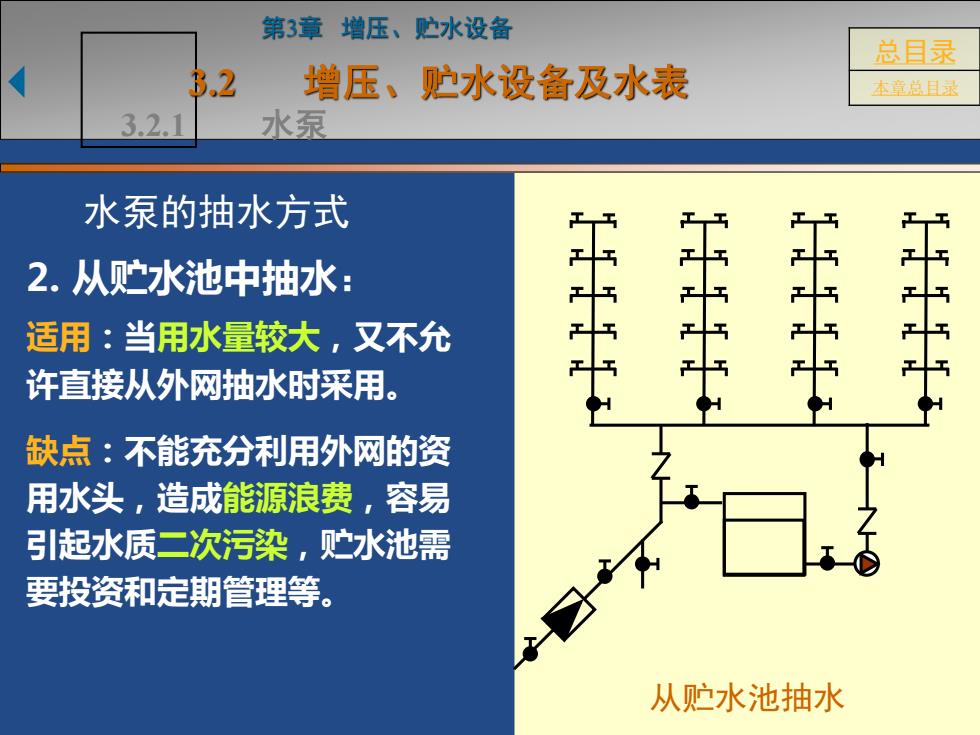

第3章增压、贮水设备总目录3.2增压、贮水设备及水表本章总目录水泵3.2.1水泵的抽水方式2.从贮水池中抽水：适用：当用水量较大，又不允许直接从外网抽水时采用缺点：不能充分利用外网的资用水头，造成能源浪费，容易引起水质二次污染，贴水池需要投资和定期管理等。从贮水池抽水
总目录 本章总目录 水泵的抽水方式 2. 从贮水池中抽水： 适用：当用水量较大，又不允 许直接从外网抽水时采用。 缺点：不能充分利用外网的资 用水头，造成能源浪费，容易 引起水质二次污染，贮水池需 要投资和定期管理等。 从贮水池抽水 第3章 增压、贮水设备 3.2 增压、贮水设备及水表 3.2.1 水泵

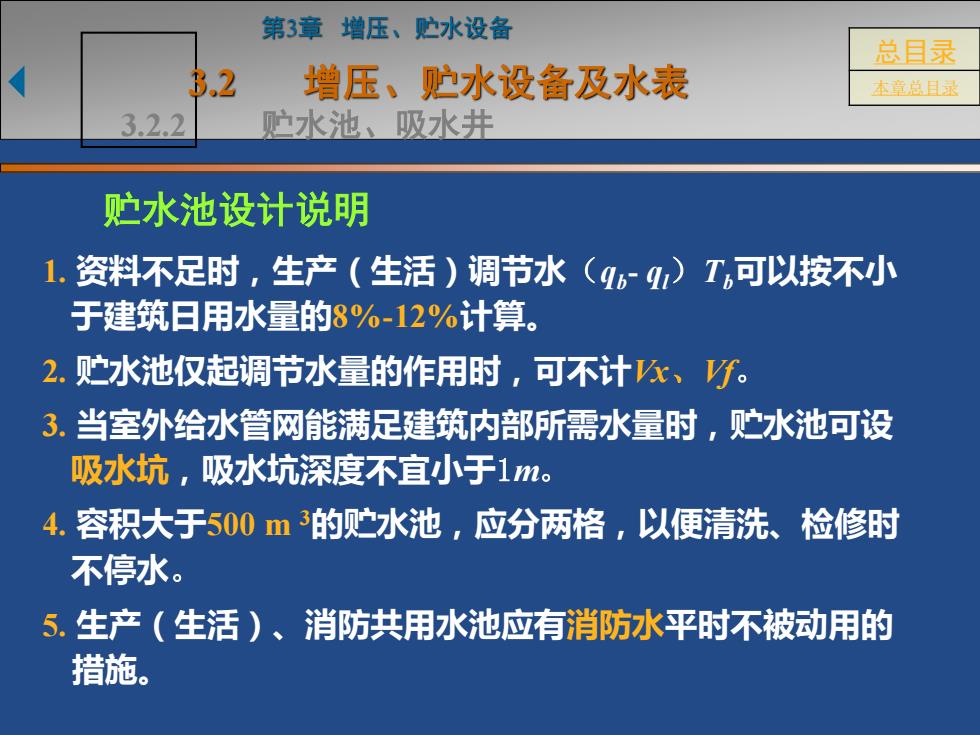

第3章增压、贮水设备总目录3.2增压、水设备及水表本章总目录3.2.2贮水池、吸水井贮水池设计说明1.资料不足时，生产（生活）调节水（qb-q）T可以按不小于建筑日用水量的8%-12%计算。2.贮水池仅起调节水量的作用时，可不计Vx、Vf3.当室外给水管网能满足建筑内部所需水量时，贮水池可设吸水坑，吸水坑深度不宜小于1m4.容积大于500m3的贮水池，应分两格，以便清洗、检修时不停水。5.生产（生活）、消防共用水池应有消防水平时不被动用的措施
总目录 本章总目录 贮水池设计说明 1. 资料不足时，生产（生活）调节水（qb - ql）Tb可以按不小 于建筑日用水量的8%-12%计算。 2. 贮水池仅起调节水量的作用时，可不计Vx、Vf。 3. 当室外给水管网能满足建筑内部所需水量时，贮水池可设 吸水坑，吸水坑深度不宜小于1m。 4. 容积大于500 m 3的贮水池，应分两格，以便清洗、检修时 不停水。 5. 生产（生活）、消防共用水池应有消防水平时不被动用的 措施。 第3章 增压、贮水设备 3.2 增压、贮水设备及水表 3.2.2 贮水池、吸水井
