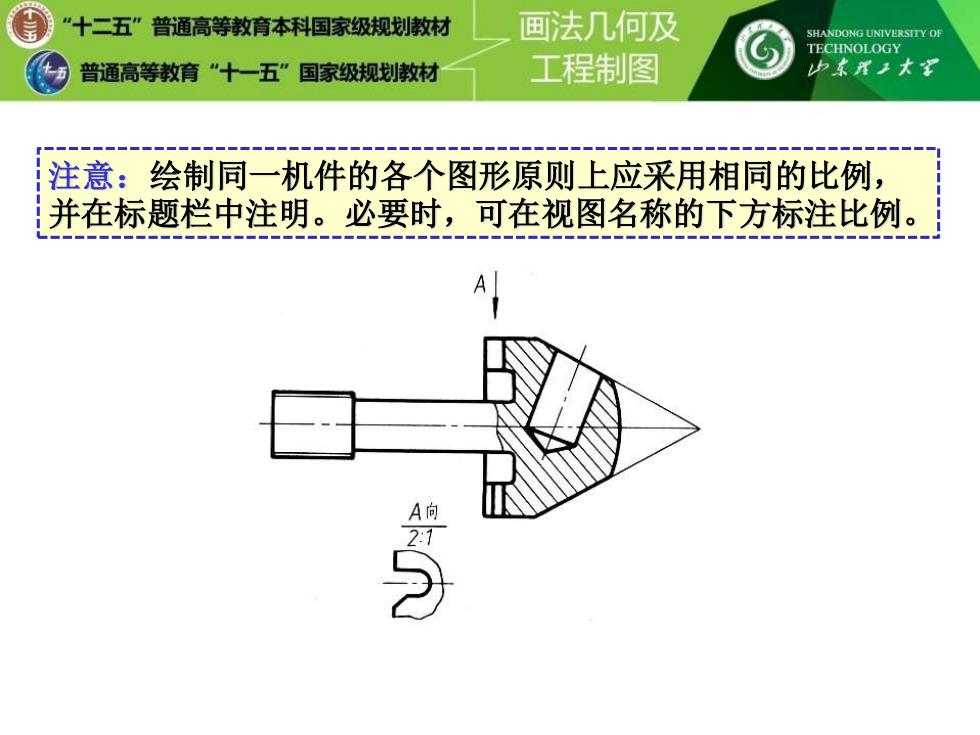

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本理王大家 注意：绘制同一机件的各个图形原则上应采用相同的比例， 并在标题栏中注明。必要时，可在视图名称的下方标注比例。 A向
注意：绘制同一机件的各个图形原则上应采用相同的比例， 并在标题栏中注明。必要时，可在视图名称的下方标注比例
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 1.1.5字体（GB/T14691-1993) 在图样中书写汉字、字母、数字时必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐 字体高度的公称尺寸系列h:1.8,2.5,3.5,5,7,10,14,20mm 字体宽度为hW迈 汉字应写成长仿宋体 数字为阿拉伯数字 拉丁字母 字母 希腊字母
在图样中书写汉字、字母、数字时必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐 字体高度的公称尺寸系列h：1.8, 2.5, 3.5, 5, 7, 10, 14, 20mm 汉字应写成长仿宋体 字母 拉丁字母 希腊字母 数字为阿拉伯数字 字体宽度为 h /√2 1.1.5字体（GB/T 14691-1993）
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p本王大军 1.1.5字体（GB/T14691-1993) 字体工整 笔画清楚 间隔均匀 排列整齐 横平竖直 结构均匀 注意起落 填满方格 技术制图机械电子汽车航空船舶 土木建筑矿山井坑港口纺织服装 ABCDEFGHIKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz 12345678910IIⅡIⅢV y VI VII VILⅢIXX R3 2x45° M24-6H Φ60H7 Φ30g6 20*8 Φ258部 Q235 HT200
1.1.5字体（GB/T 14691-1993）
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 中本承工大军 1.1.6 图线 (GB/T4457.4-2002GB/T17450-1998) 22XH 机械图样中常用图线的形式及应用 代码N 名称 线型 宽度 一 般应用 1.过渡线 2.尺寸线及尺寸界线 3.剖面线 4.指引线和基准线 5.重合断面的轮廓线 6短中心线 细实线 7.螺纹的牙底线及齿轮齿根线 8.范围线及分界线 9.辅助线 01.1 约d2 10.投影线 11.不连续同一表面连线 12.成规律分布的相同要素连线 1断裂处的边界线 波浪线 2.视图和剖视的分界线 1.断裂处的边界线 双折线 2.视图和剖视的分界线
机械图样中常用图线的形式及应用 1.1.6 图线（GB/T 4457.4-2002 GB/T17450-1998） 代码№ 名称 线型 宽度 一般应用 01.1 细实线 约d/2 1.过渡线 2.尺寸线及尺寸界线 3.剖面线 4.指引线和基准线 5.重合断面的轮廓线 6.短中心线 7.螺纹的牙底线及齿轮齿根线 8.范围线及分界线 9.辅助线 10.投影线 11.不连续同一表面连线 12.成规律分布的相同要素连线 波浪线 1.断裂处的边界线 2.视图和剖视的分界线 双折线 1.断裂处的边界线 2.视图和剖视的分界线
