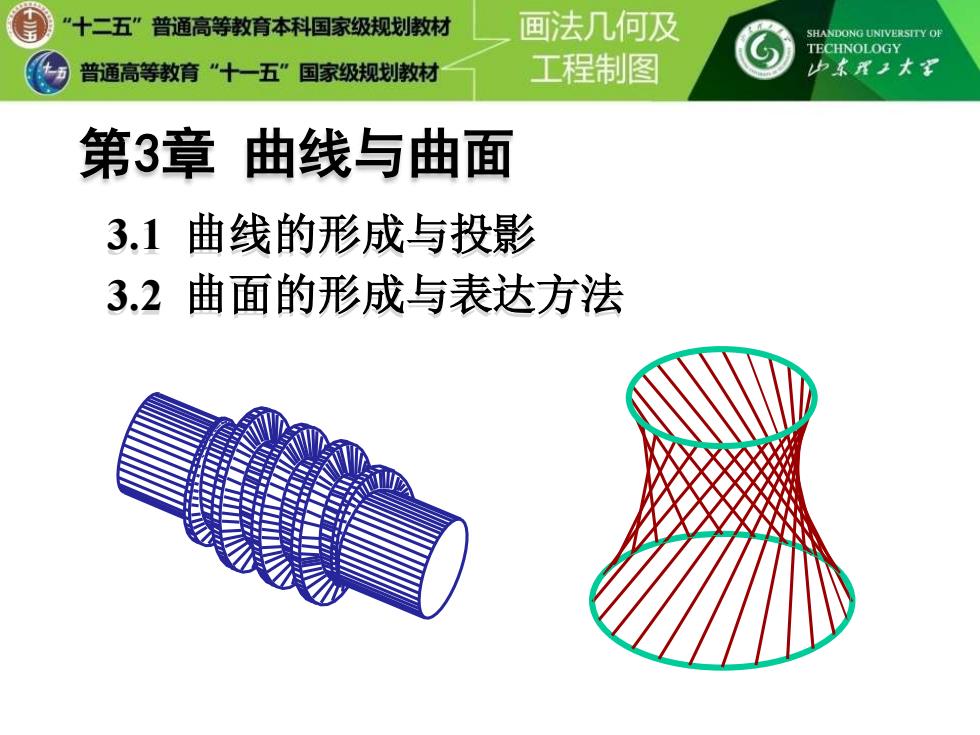

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 第3章曲线与曲面 3.1曲线的形成与投影 3.2曲面的形成与表达方法
第3章 曲线与曲面 3.1 曲线的形成与投影 3.2 曲面的形成与表达方法

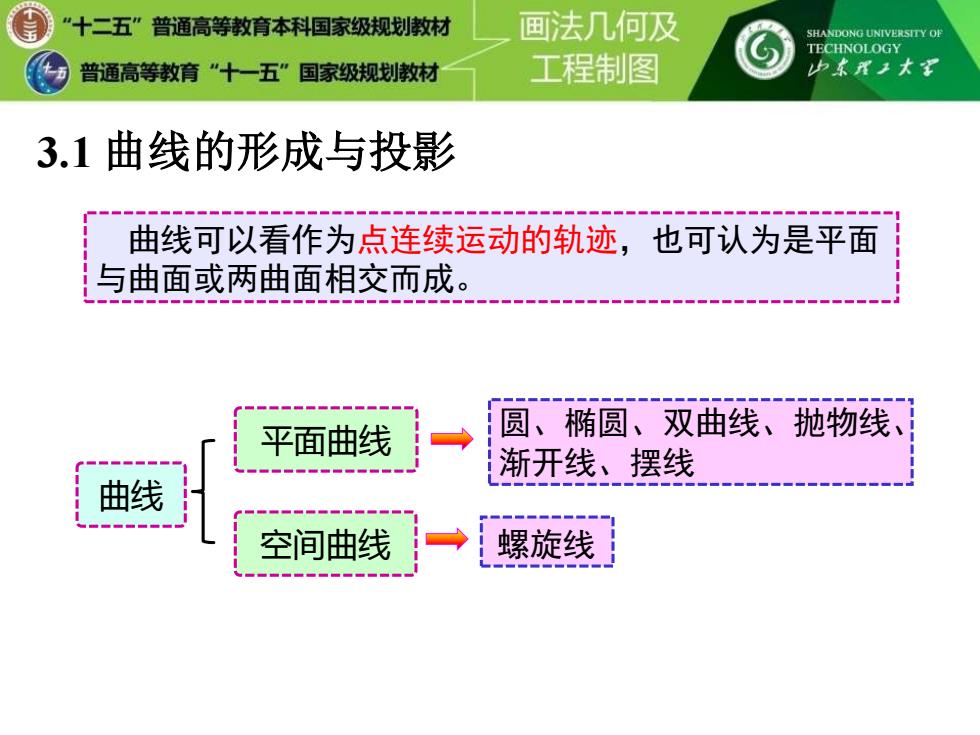

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X工大到 3.1曲线的形成与投影 曲线可以看作为点连续运动的轨迹，也可认为是平面 与曲面或两曲面相交而成。 平面曲线 圆、椭圆、双曲线、抛物线 渐开线、摆线 曲线 空间曲线 螺旋线
3.1 曲线的形成与投影 曲线可以看作为点连续运动的轨迹，也可认为是平面 与曲面或两曲面相交而成。 曲线 平面曲线 空间曲线 圆、椭圆、双曲线、抛物线、 渐开线、摆线 螺旋线
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本用王大家 3.1曲线的形成与投影 光滑曲线 不光滑曲线 m mm mmme■
3.1 曲线的形成与投影 光滑曲线 不光滑曲线
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 3.1曲线的形成与投影 曲线投影的作图方法：坐标描点法 B e
3.1 曲线的形成与投影 曲线投影的作图方法：坐标描点法
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 3.1曲线的形成与投影 曲线投影的基本性质： B 1.曲线的投影一般仍为曲线。！ 2.曲线上点的投影必在该曲 线的投影上。 3.曲线切线的投影仍为曲线 投影的切线。 4.一般情况下曲线投影的次 数不变
3.1 曲线的形成与投影 1.曲线的投影一般仍为曲线。 2.曲线上点的投影必在该曲 线的投影上。 3.曲线切线的投影仍为曲线 投影的切线。 4.一般情况下曲线投影的次 数不变。 曲线投影的基本性质：
