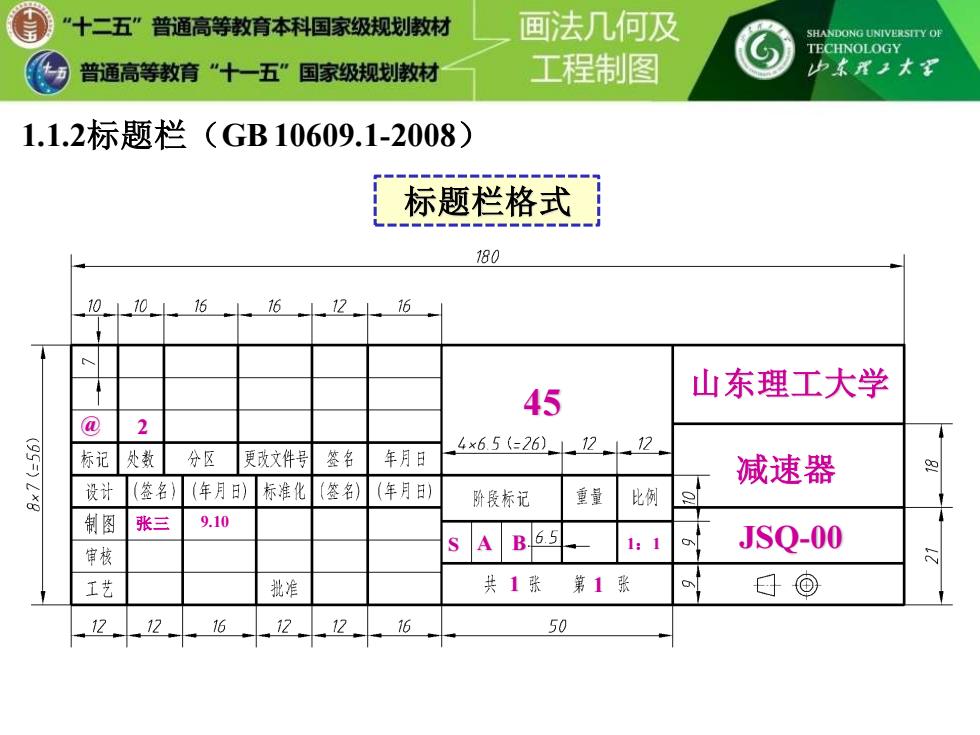

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本理工大军 1.1.2标题栏（GB10609.1-2008) 标题栏格式 180 10.110.16 161216 45 山东理工大学 @ 2 4×65(-26)1212 标记 处数 分区 更改文件号 墓名 车月日 减速器 设计 (签名) (年月) 标准化 (签名) (车月日) 阶度标记 重量 比例 制图 张三 9.10 审校 S A B.65 1:1 JSQ-00 工艺 批准 共1张 第1张 日@ 12 12 16 12 12 16 50
1.1.2标题栏（GB 10609.1-2008） 标题栏格式 山东理工大学 减速器 JSQ-00 45 S A B 1：1 1 1 @ 2 张三 9.10

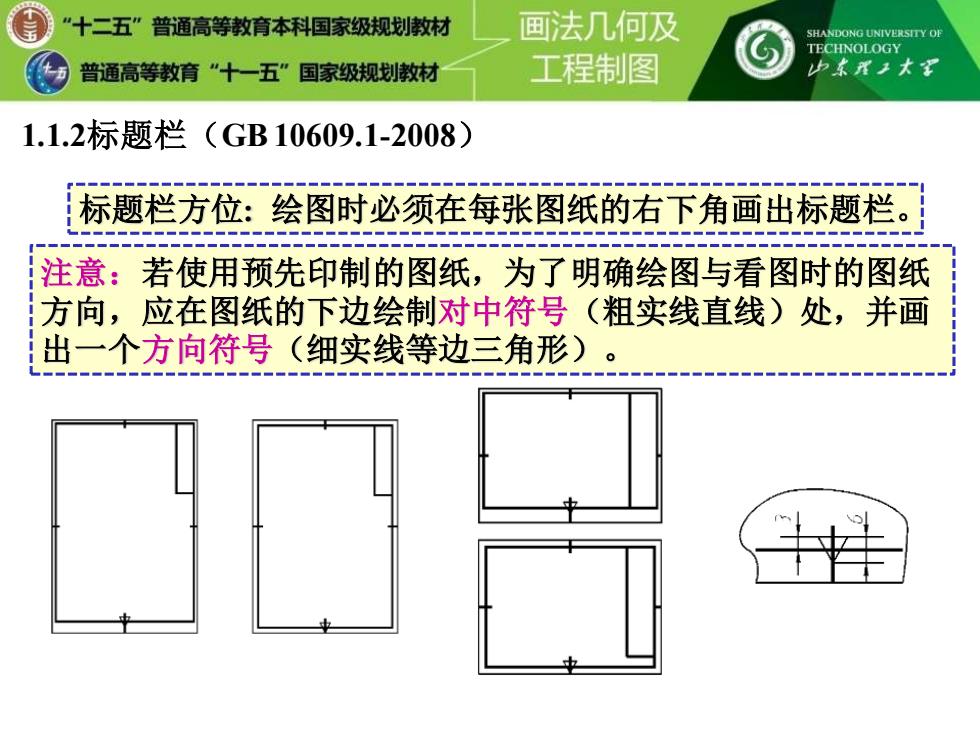

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本X王大军 1.1.2标题栏(GB10609.1-2008) 标题栏方位：绘图时必须在每张图纸的右下角画出标题栏。 注意：若使用预先印制的图纸，为了明确绘图与看图时的图纸 方向，应在图纸的下边绘制对中符号（粗实线直线）处，并画 出一个方向符号（细实线等边三角形)
标题栏方位: 绘图时必须在每张图纸的右下角画出标题栏。 注意：若使用预先印制的图纸，为了明确绘图与看图时的图纸 方向，应在图纸的下边绘制对中符号（粗实线直线）处，并画 出一个方向符号（细实线等边三角形）。 1.1.2标题栏（GB 10609.1-2008）

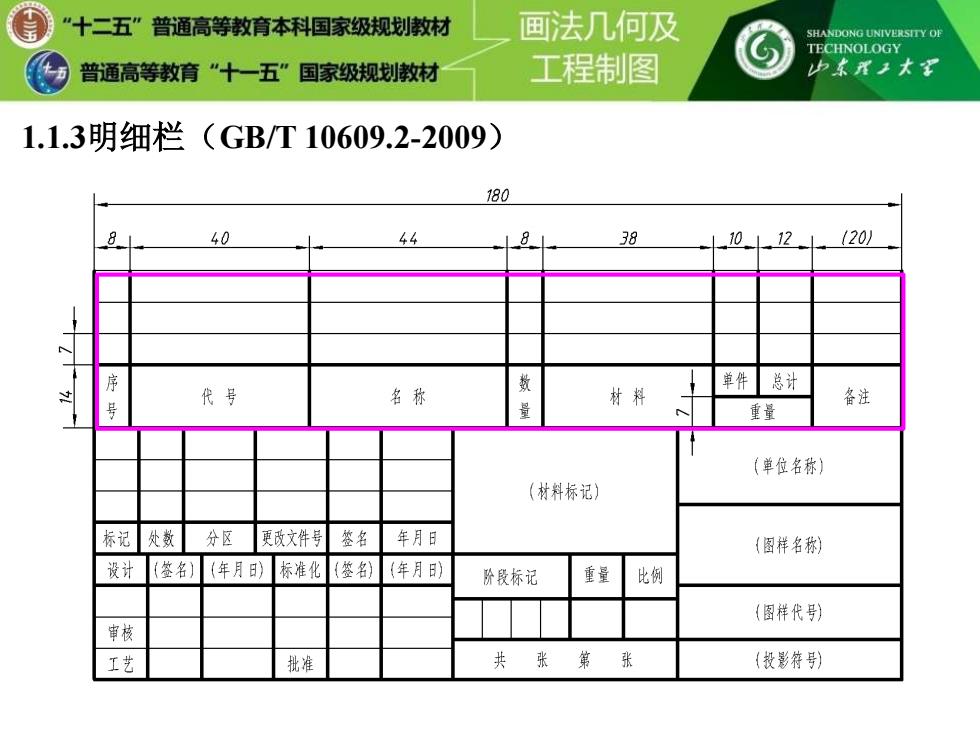

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本理工大军 1.1.3明细栏（GB/T10609.2-2009) 180 40 44 18 38 110L.12120 序 代号 名称 数 单件总计 号 量 材料 备注 重量 (单位名称】 (村料标记) 标记处数 分区 更政文件号 鉴名 年月日 (图样名) 设计 《签名) (年月)标准化《签名) (年月) 阶段标记 重量 比例 (图样代) 审核 工艺 批准 共 张第张 (授影符)
1.1.3明细栏（GB/T 10609.2-2009）
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本X2大军 1.1.4比例（GB/T14690-1993) 图中图形与其实物相应要素的线性尺寸之比称为比例。 标准比例系列 种类 比例 原值比例（比值为1的比例） 141 5:1 211 放大比例（比值>1的比例） 5×10:12×10:11×10":1 1：2 1g5 1:10 缩小比例（比值<1的比例） 1r2×101:5×10m1:1×10 允许选用比例系列 种类 比例 4:1 2.5:1 放大比例 4×10":12.5×10":1 1:1.5 1；2.5 1:31：4 1:6 缩小比例 1:1.5×101:2.5×10m1:3×10m1:4×101:6×10
图中图形与其实物相应要素的线性尺寸之比称为比例。 标准比例系列 允许选用比例系列 1.1.4比例（GB/T 14690-1993）

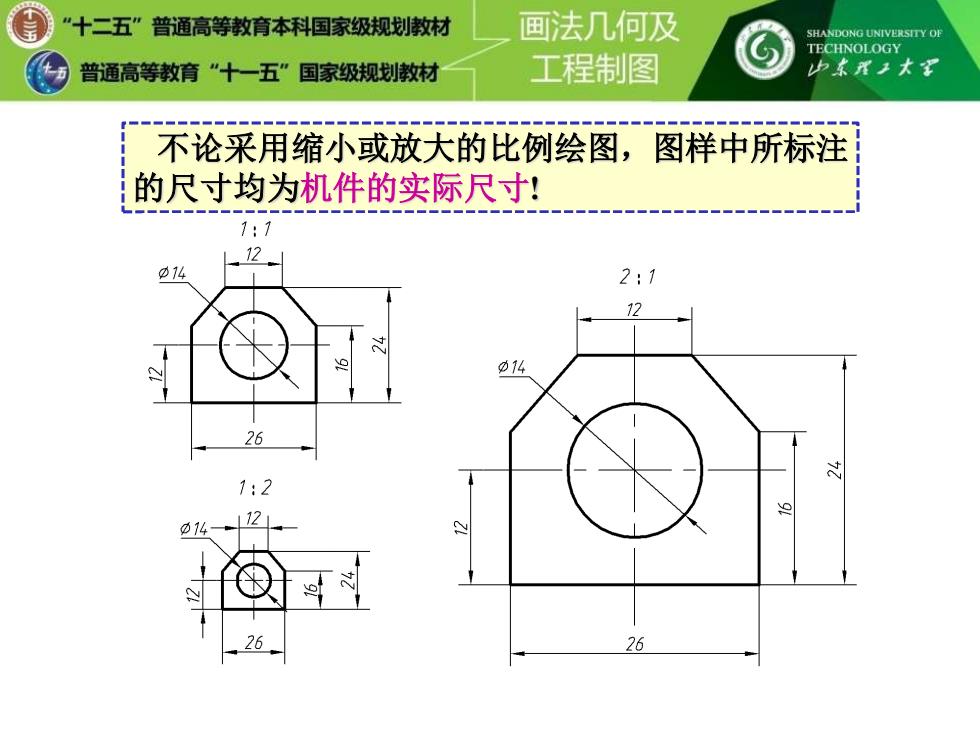

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本理工大军 不论采用缩小或放大的比例绘图，图样中所标注 的尺寸均为机件的实际尺寸！ 1:1 12 014 2:1 12 014 26 1:2 01412 b 26 26
不论采用缩小或放大的比例绘图，图样中所标注 的尺寸均为机件的实际尺寸!
