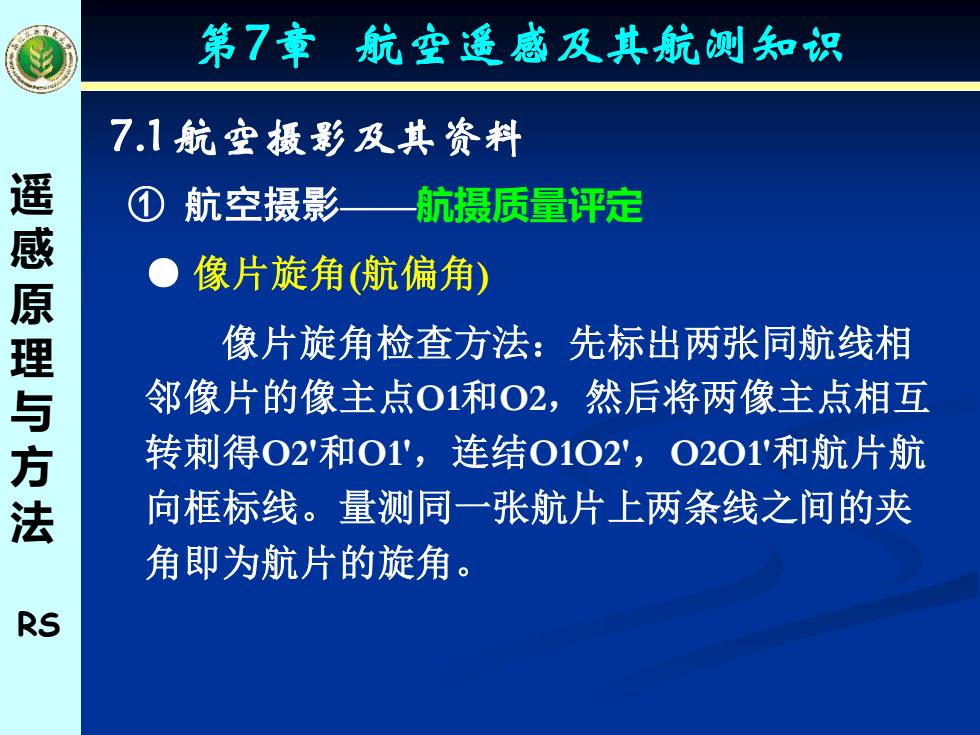

第7章航空遥感及其航测知识 7.1航空摄影及其资抖 航空摄影 航摄质量评定 遥感原理与方法 像片旋角（航偏角） 像片旋角检查方法：先标出两张同航线相 邻像片的像主点O1和O2,然后将两像主点相互 转刺得02'和01'，连结01O2',O201'和航片航 向框标线。量测同一张航片上两条线之间的夹 角即为航片的旋角。 RS
遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 ● 像片旋角(航偏角) 像片旋角检查方法：先标出两张同航线相 邻像片的像主点O1和O2，然后将两像主点相互 转刺得O2′和O1′，连结O1O2′，O2O1′和航片航 向框标线。量测同一张航片上两条线之间的夹 角即为航片的旋角。 第7章 航空遥感及其航测知识

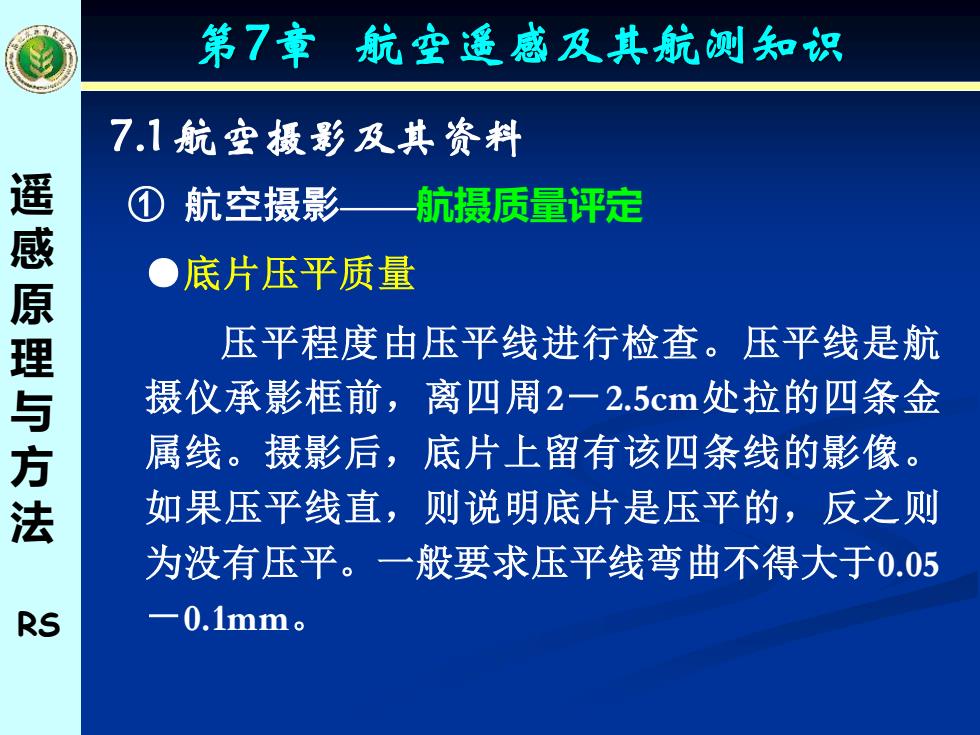

第7章 航空遥感及其航测知识 7.1航空摄影及其资料 遥感原 ① 航空摄影 航摄质量评定 。底片压平质量 压平程度由压平线进行检查。压平线是航 理与方法 摄仪承影框前，离四周2一2.5cm处拉的四条金 属线。摄影后，底片上留有该四条线的影像。 如果压平线直，则说明底片是压平的，反之则 为没有压平。一般要求压平线弯曲不得大于0.05 RS 一0.1mm
遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 ●底片压平质量 压平程度由压平线进行检查。压平线是航 摄仪承影框前，离四周2－2.5cm处拉的四条金 属线。摄影后，底片上留有该四条线的影像。 如果压平线直，则说明底片是压平的，反之则 为没有压平。一般要求压平线弯曲不得大于0.05 －0.1mm。 第7章 航空遥感及其航测知识

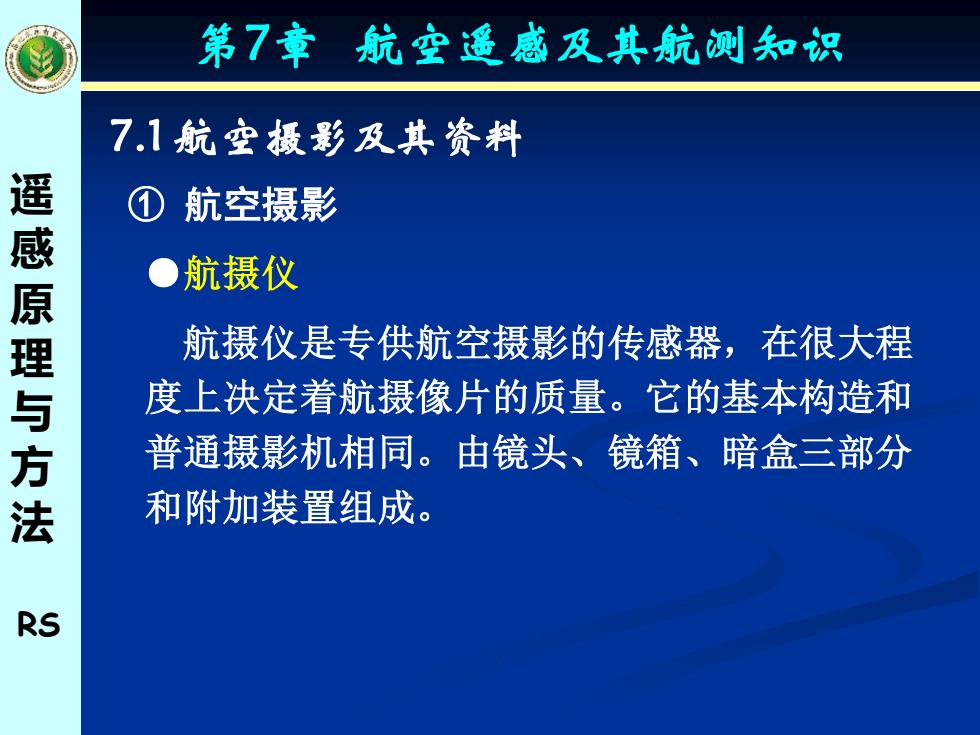

第7章航空遥感及其航测知识 7.1航空摄影及其资料 ① 航空摄影 遥感原理与方法 航摄仪 航摄仪是专供航空摄影的传感器，在很大程 度上决定着航摄像片的质量。它的基本构造和 普通摄影机相同。由镜头、镜箱、暗盒三部分 和附加装置组成。 RS
遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影 ●航摄仪 航摄仪是专供航空摄影的传感器，在很大程 度上决定着航摄像片的质量。它的基本构造和 普通摄影机相同。由镜头、镜箱、暗盒三部分 和附加装置组成。 第7章 航空遥感及其航测知识

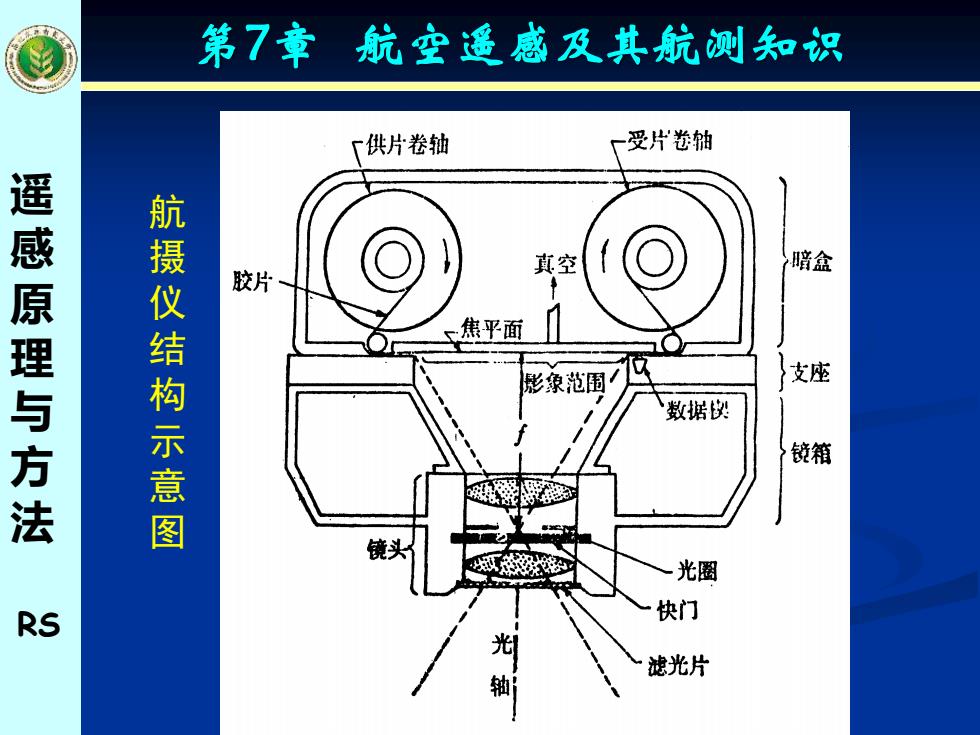

第7章航空遥感及其航测知识 「供片卷轴 受片卷轴 遥感原理与方法 航摄仪结构示意图 真空 暗金 胶片 焦平面 影象范围 支座 数据 铰箱 光圈 RS 快门 轴 滤光片
遥 感 原 理 与 方 法 RS 第7章 航空遥感及其航测知识 航 摄 仪 结 构 示 意 图

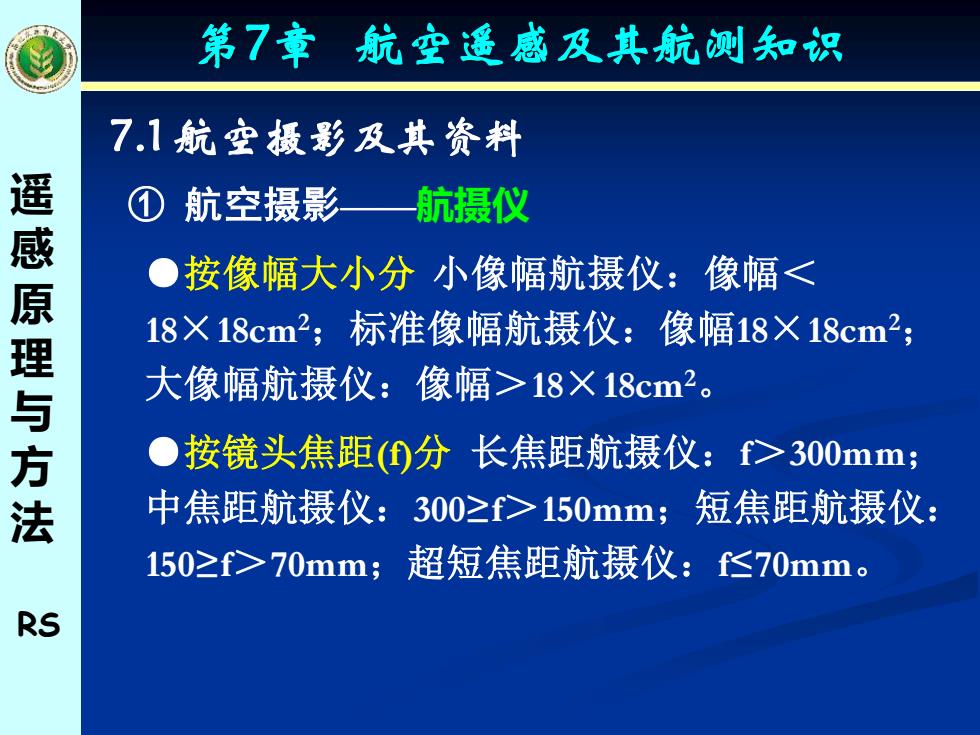

第7章航空遥感及其航测知识 7.1航空摄影及其资料 航空摄影— 航摄仪 遥感原理与方法 ●按像幅大小分小像幅航摄仪：像幅≤ 18×18cm2;标准像幅航摄仪：像幅18×18cm2; 大像幅航摄仪：像幅>18×18cm2。 ●按镜头焦距（①分长焦距航摄仪：f>300mm; 中焦距航摄仪：300≥f>150mm;短焦距航摄仪： 150≥f>70mm; 超短焦距航摄仪：f≤70mm。 RS
遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄仪 ●按像幅大小分 小像幅航摄仪：像幅＜ 18×18cm2；标准像幅航摄仪：像幅18×18cm2； 大像幅航摄仪：像幅＞18×18cm2 。 ●按镜头焦距(f)分 长焦距航摄仪：f＞300mm； 中焦距航摄仪：300≥f＞150mm；短焦距航摄仪： 150≥f＞70mm；超短焦距航摄仪：f≤70mm。 第7章 航空遥感及其航测知识
