第7章 航空遥感及其航测知识 7.1航空摄影及其资料 航空摄影—航摄质量评定 遥感原理与方法 飞行质量评定项目和标准如下： ●像片重叠度 像片重叠是指相邻像片相同影像的重复现 象，其中同一航线上两相邻像片的重叠称航向重 叠，相邻航线之间两相邻像片的重叠称旁向重 叠。像片重叠的程度常用重叠度来表示，为重叠 RS 长度与像片边长之比

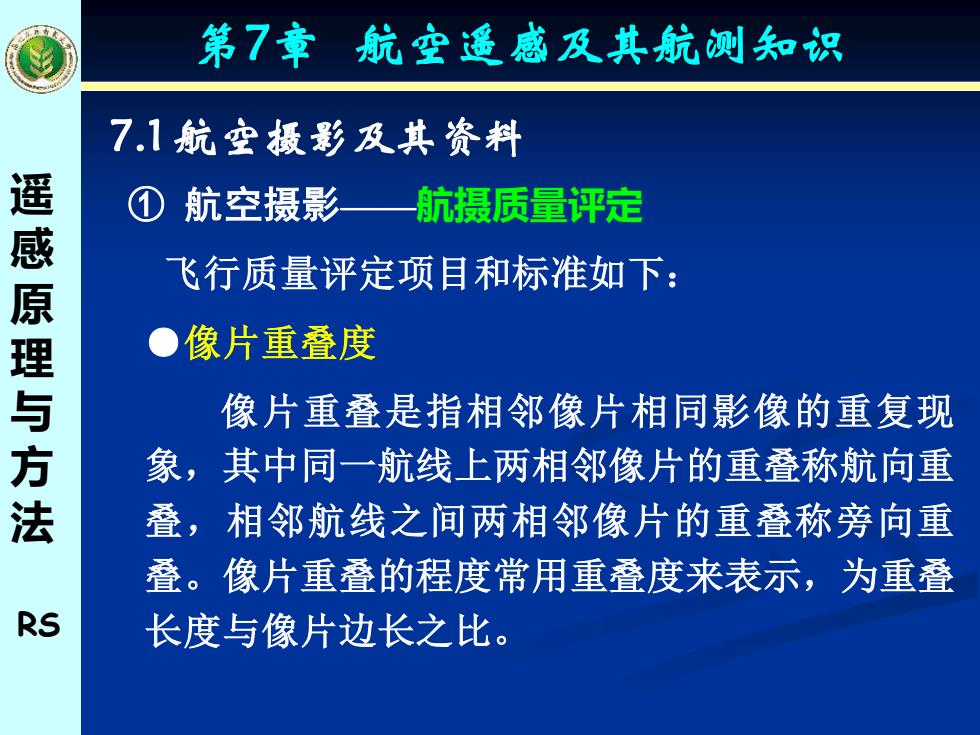

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 飞行质量评定项目和标准如下： ●像片重叠度 像片重叠是指相邻像片相同影像的重复现 象，其中同一航线上两相邻像片的重叠称航向重 叠，相邻航线之间两相邻像片的重叠称旁向重 叠。像片重叠的程度常用重叠度来表示，为重叠 长度与像片边长之比。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资料 航空摄影 航摄质量评定 遥感原理与方法 ○像片重叠度 航向重叠度： p%=100×1x/Lx 旁向重叠度： q%=100×y/Ly 为了保证像片的连续性，满足立体观测和制 图精度的需要，航空摄影一般规定：航向重叠度 为60%，不得小于53%；旁向重叠度为30%，不 RS 得小于15%

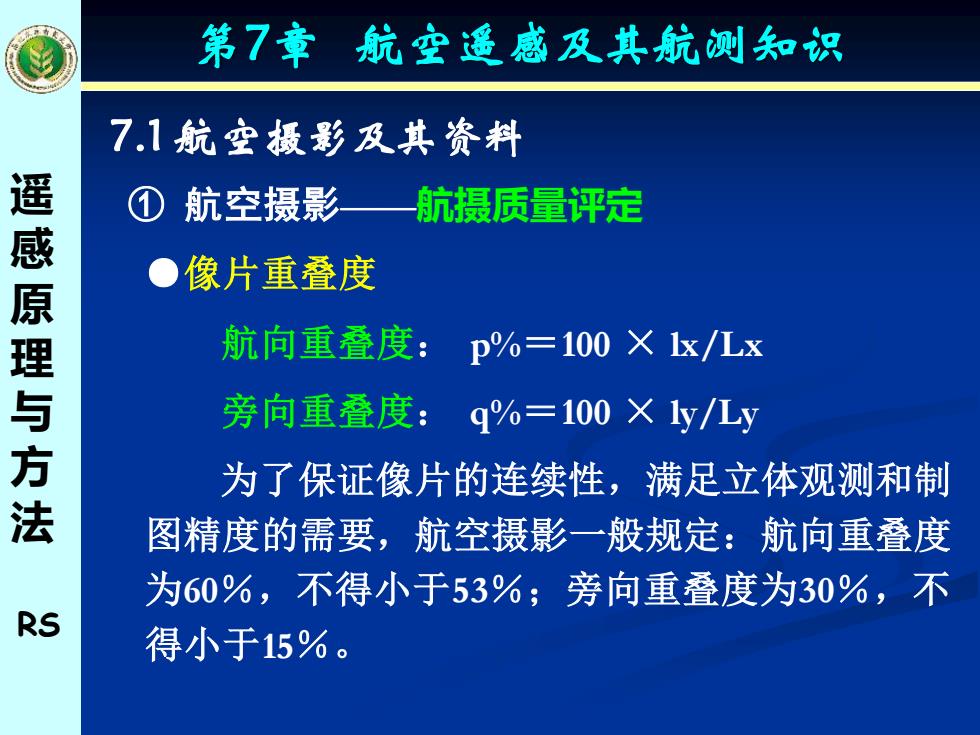

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 ●像片重叠度 航向重叠度： p%＝100 × lx/Lx 旁向重叠度： q%＝100 × ly/Ly 为了保证像片的连续性，满足立体观测和制 图精度的需要，航空摄影一般规定：航向重叠度 为60％，不得小于53％；旁向重叠度为30％，不 得小于15％。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资料 遥感原 航空摄影 航摄质量评定 ○像片倾斜角 在空中摄影曝光的一瞬间，像平面与水平面 理与方法 的夹角称影片的倾斜角。为满足精度要求，像片 的倾斜角一般应小于2°，最大不得超过3·。 倾斜角的大小可根据像片上的圆形水准器 影像中气泡所处的位置来确定，气泡偏离中心几 RS 圈就表示倾斜角为几度

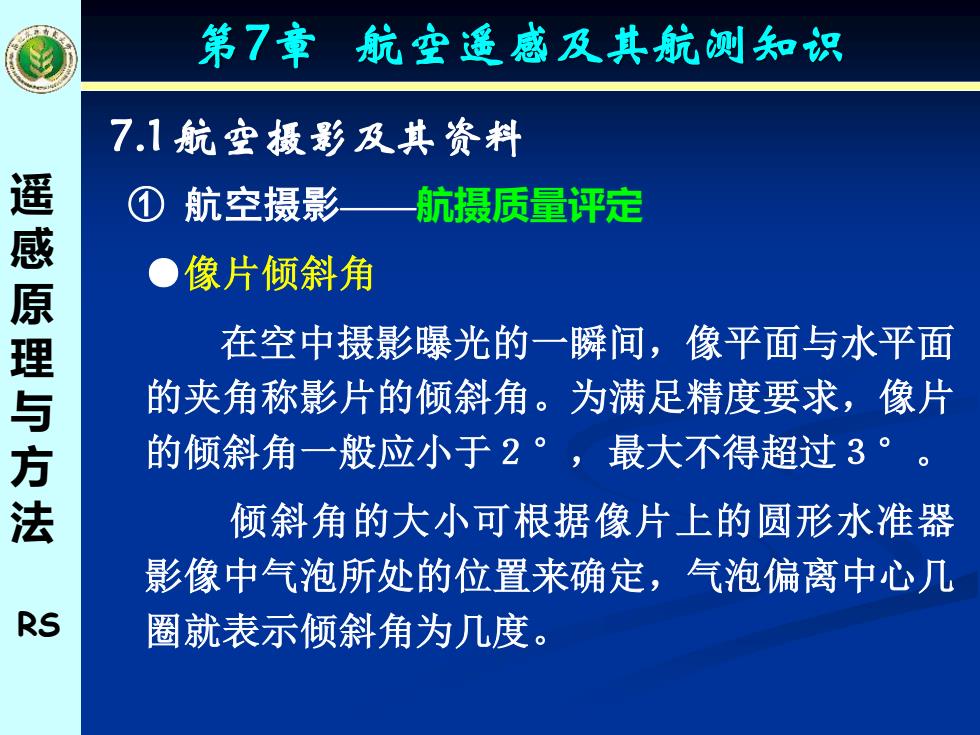

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 ●像片倾斜角 在空中摄影曝光的一瞬间，像平面与水平面 的夹角称影片的倾斜角。为满足精度要求，像片 的倾斜角一般应小于２° ，最大不得超过３° 。 倾斜角的大小可根据像片上的圆形水准器 影像中气泡所处的位置来确定，气泡偏离中心几 圈就表示倾斜角为几度。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资料 航空摄影 航摄质量评定 遥感原理与方法 航线弯曲度 航线弯曲程度用弯曲度来表示，它等于整条 航线的长度L与最大弯曲的矢距δ之比 航线弯曲度%=100×δ/L 般要求航线弯曲度不超过3%。 RS

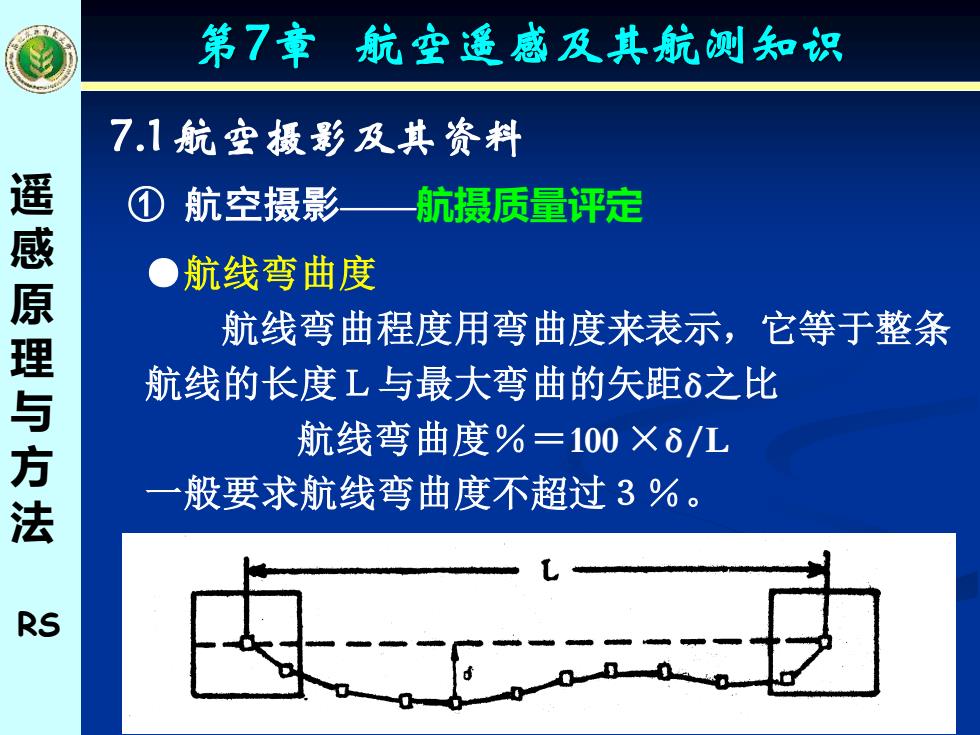

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 ●航线弯曲度 航线弯曲程度用弯曲度来表示，它等于整条 航线的长度Ｌ与最大弯曲的矢距δ之比 航线弯曲度％＝100 ×δ/L 一般要求航线弯曲度不超过３％。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资料 ① 航空摄影— 航摄质量评定 遥感原理与方法 像片旋角（航偏角） 相邻像片两像主点的连线与航线方向两框标 连线之间的夹角，称像片旋角或航偏角。一般要 求它不超过5°，最大不超过8° RS

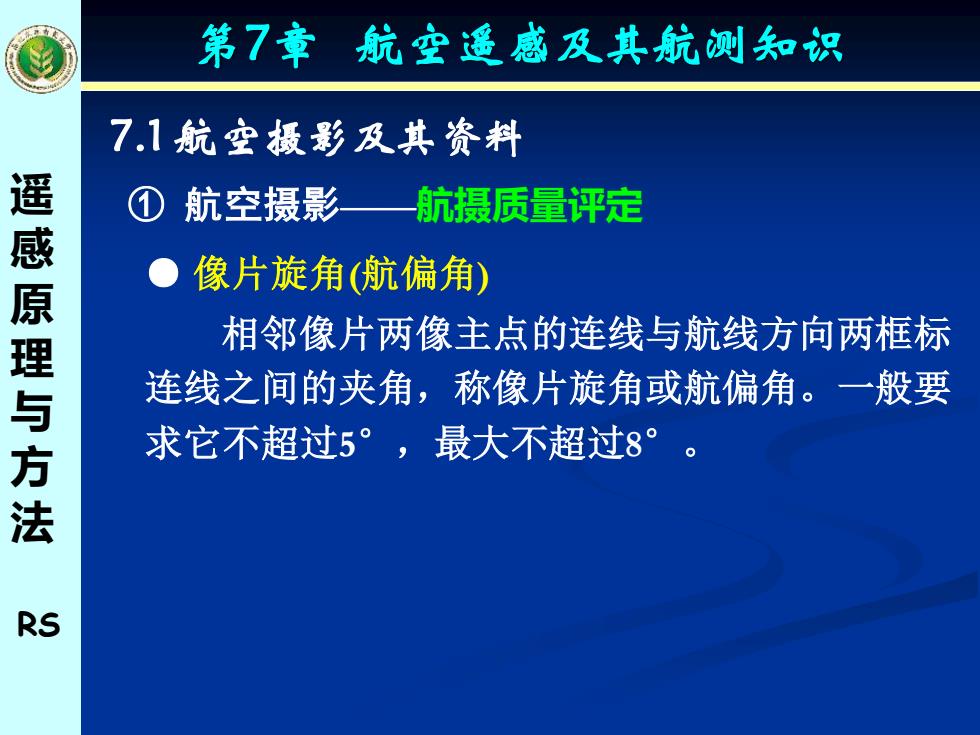

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄质量评定 ● 像片旋角(航偏角) 相邻像片两像主点的连线与航线方向两框标 连线之间的夹角，称像片旋角或航偏角。一般要 求它不超过5°，最大不超过8° 。 第7章 航空遥感及其航测知识
