第7章航空遥感及其航测知识 7.1航空摄影及其资料 遥感原 ① 航空摄影— 航摄仪 ○按镜箱结构分普通单镜头航摄仪、单镜头多 波段航摄仪、多镜头航摄仪、多镜箱航摄仪。 理与方法 ●按镜头像场角(2)分狭角航摄仪：2B<30°； 常角航摄仪：30°≤2β<70°；宽角航摄仪： 70°≥2B<100°；特宽角航摄仪：2B≥100° RS

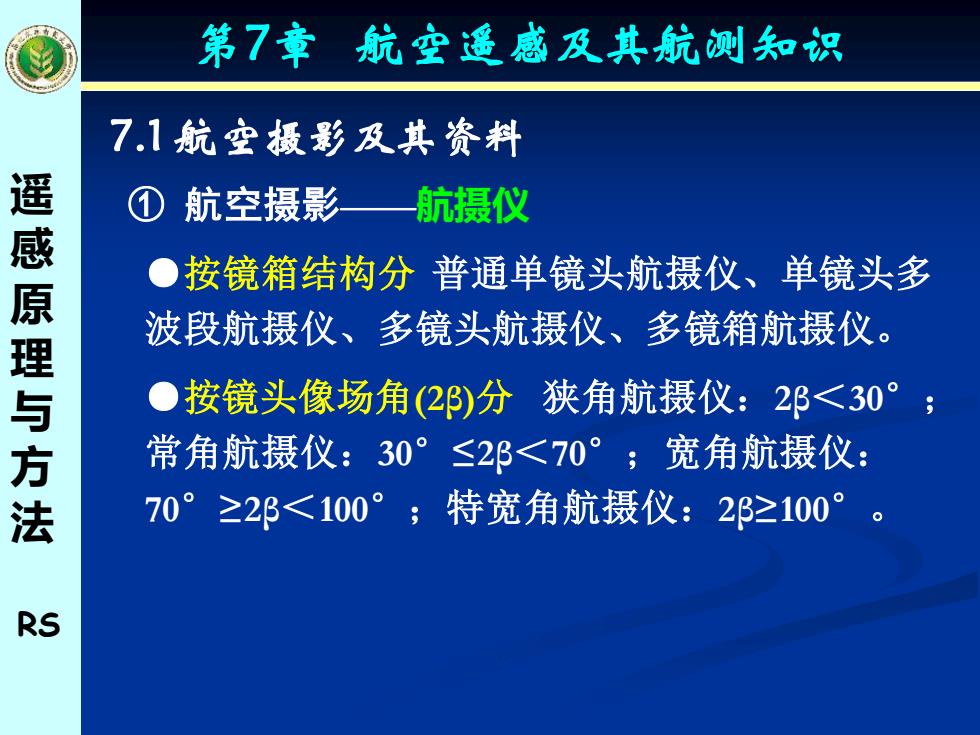

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影——航摄仪 ●按镜箱结构分 普通单镜头航摄仪、单镜头多 波段航摄仪、多镜头航摄仪、多镜箱航摄仪。 ●按镜头像场角(2β)分 狭角航摄仪：2β＜30° ； 常角航摄仪：30°≤2β＜70°；宽角航摄仪： 70°≥2β＜100°；特宽角航摄仪：2β≥100° 。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资料 航空摄影 遥感原理与方法 航摄飞机 一般利用现有各种型号飞机，也有专门的航 空遥感飞机。航摄飞机应具备航速均匀，航高不 变，飞行平稳，视野良好，续航时间长，飞行距 离远等性能。目前，由于镜头分辨率和胶片性能 的提高，多向高空航摄方向发展。 RS

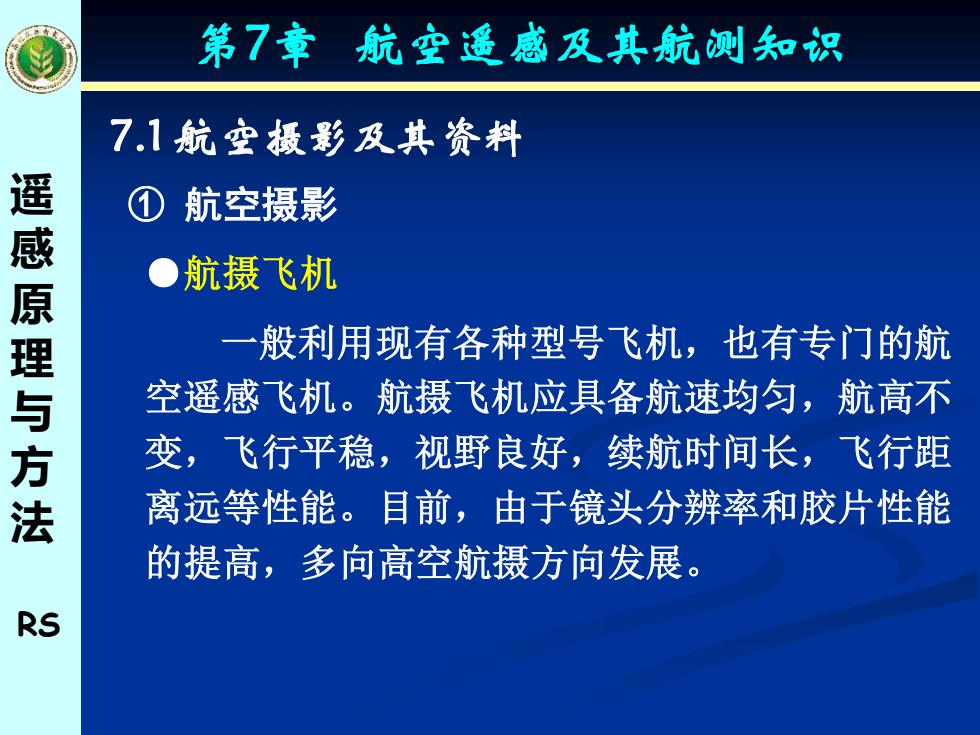

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ① 航空摄影 ●航摄飞机 一般利用现有各种型号飞机，也有专门的航 空遥感飞机。航摄飞机应具备航速均匀，航高不 变，飞行平稳，视野良好，续航时间长，飞行距 离远等性能。目前，由于镜头分辨率和胶片性能 的提高，多向高空航摄方向发展。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资抖 ② 航空摄影资料 感原 航空摄影得到的最后资料是各种像片。其 中有黑白像片（包括分波段片、红外片、全色片） 理与方法 和彩色像片（包括真彩色片、彩红外片）。目前我 们应用最多的是全色黑白航空摄影像片，简称 黑白航摄像片或航片。 RS

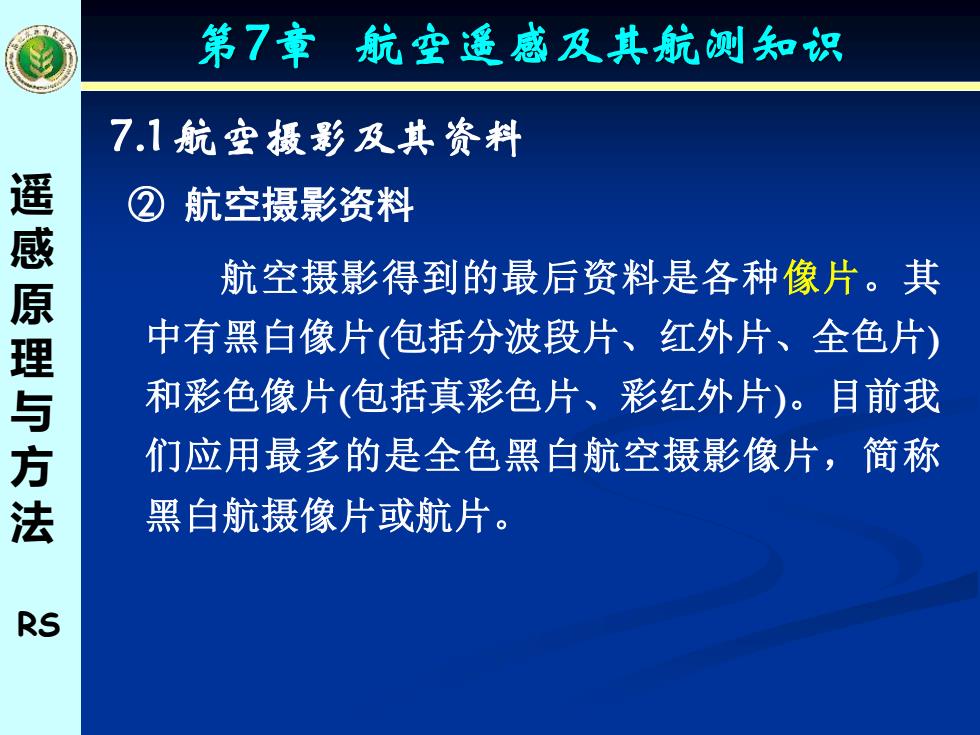

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ② 航空摄影资料 航空摄影得到的最后资料是各种像片。其 中有黑白像片(包括分波段片、红外片、全色片) 和彩色像片(包括真彩色片、彩红外片)。目前我 们应用最多的是全色黑白航空摄影像片，简称 黑白航摄像片或航片。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资料 ② 航空摄影资料 遥感原理与方法 ○航摄像片 1)水平像片：以垂直摄影和近似垂直摄影 获得的航空像片称水平像片。因技术水平限制， 很难达到航摄仪主轴垂直于地平面，因此，把 主光轴偏离铅垂线3·以内的摄影称作近似垂 直摄影，只要像片倾角在3。以内的都可看作 是水平像片。水平像片是各种测图工作的最基 RS 本资料，也是应用最广泛的遥感资料

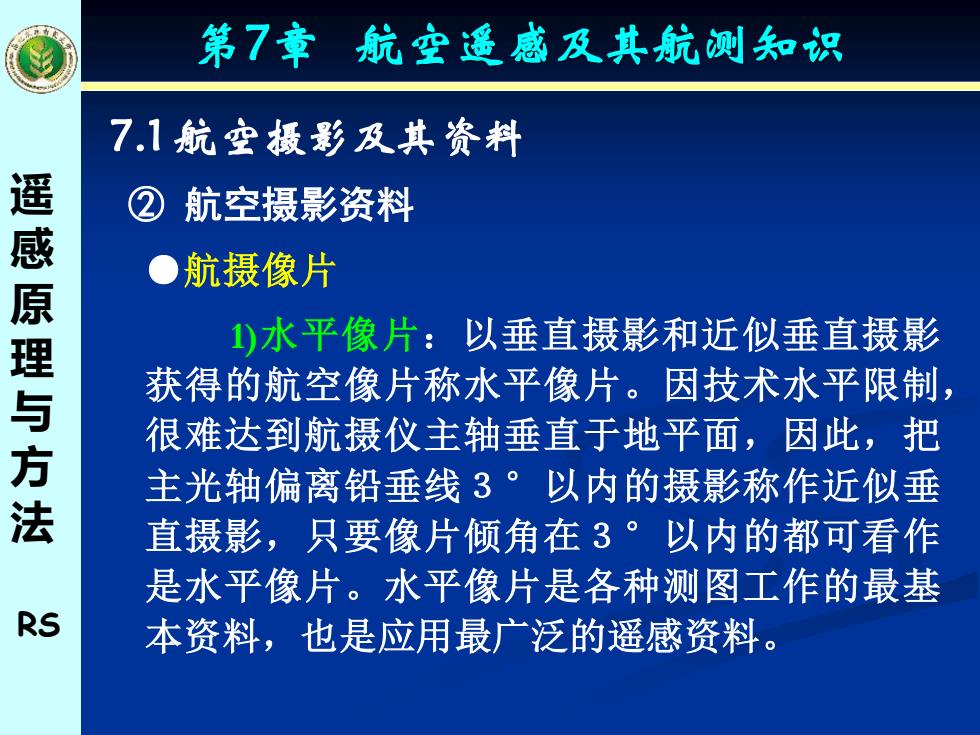

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ② 航空摄影资料 ●航摄像片 1)水平像片：以垂直摄影和近似垂直摄影 获得的航空像片称水平像片。因技术水平限制， 很难达到航摄仪主轴垂直于地平面，因此，把 主光轴偏离铅垂线３°以内的摄影称作近似垂 直摄影，只要像片倾角在３°以内的都可看作 是水平像片。水平像片是各种测图工作的最基 本资料，也是应用最广泛的遥感资料。 第7章 航空遥感及其航测知识
第7章航空遥感及其航测知识 7.1航空摄影及其资抖 航空摄影资料 遥感原理与方法 ●航摄像片 2)倾斜像片：以倾斜摄影方式获得的像片 称倾斜像片。 优点：拍摄的地面范围比同航高的水平像 片大，像片影像符合透视规律，易于分析使用； 缺点：影像变形大，不适宜用来进行测量 RS 工作

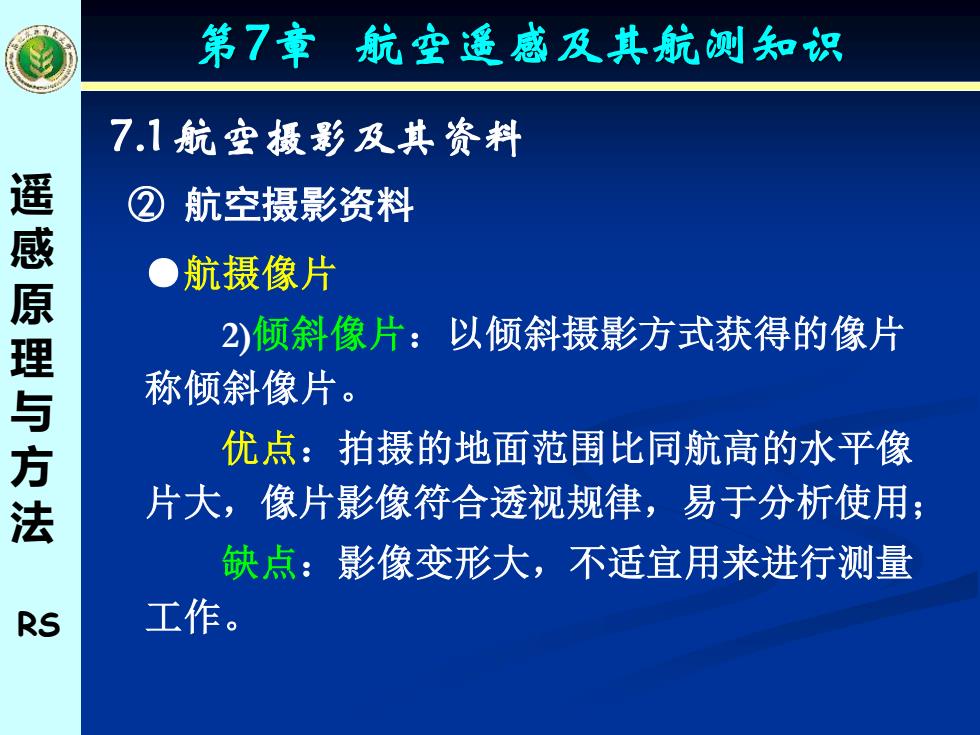

遥 感 原 理 与 方 法 RS 7.1 航空摄影及其资料 ② 航空摄影资料 ●航摄像片 2)倾斜像片：以倾斜摄影方式获得的像片 称倾斜像片。 优点：拍摄的地面范围比同航高的水平像 片大，像片影像符合透视规律，易于分析使用； 缺点：影像变形大，不适宜用来进行测量 工作。 第7章 航空遥感及其航测知识
