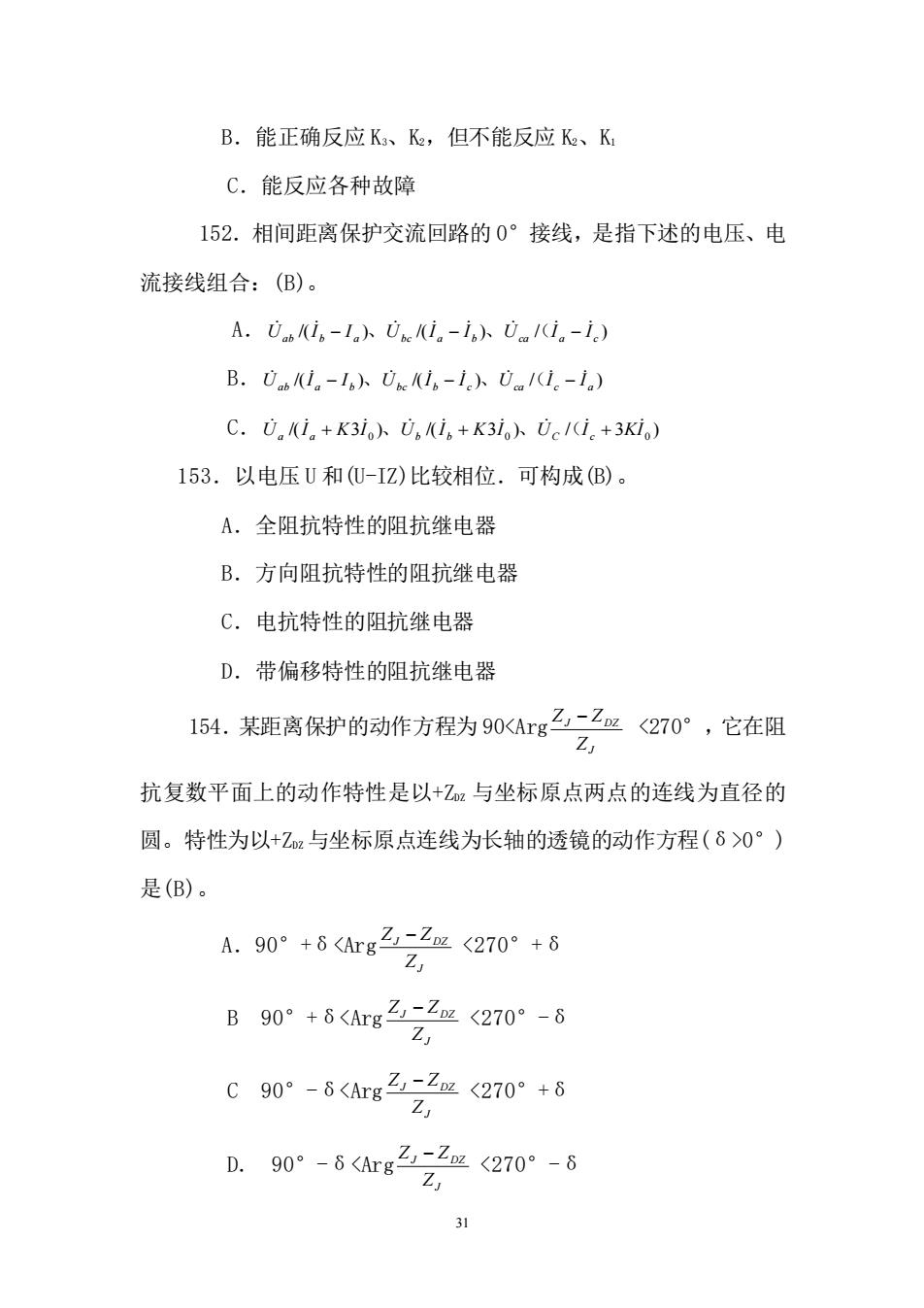

B.能正确反应K、K,但不能反应K、K C.能反应各种故障 152.相间距离保护交流回路的0°接线，是指下述的电压、电 流接线组合：(B)。 A.0bi。-1人0i。-is人Ua(i。-j) B.0i。-1sh0i。-i人0i。-i) C.U Ri+k3i).U.n+k3i).Uc/(i+3Kio) 153.以电压U和(U-IZ)比较相位.可构成(B)。 A.全阻抗特性的阻抗继电器 B.方向阻抗特性的阻抗继电器 C.电抗特性的阻抗继电器 D.带偏移特性的阻抗继电器 154.某距离保护的动作方程为90<Arg乙，-2业270°，它在阻 Z. 抗复数平面上的动作特性是以+？与坐标原点两点的连线为直径的 圆。特性为以+Zz与坐标原点连线为长轴的透镜的动作方程（δ>0°） 是(B)。 A.90°+6<ArgZ二Z<270°+6 Z, B90°+6<Arg乙-Z匹<270°-6 Z C90°-6<rgZ,-Z<270°+6 Z D.90°-6<Arg2二Z<270°-6 31
31 B．能正确反应 K3、K2，但不能反应 K2、K1 C．能反应各种故障 152．相间距离保护交流回路的 0°接线，是指下述的电压、电 流接线组合：(B)。 A． /( ) /( ) / ) ab b a bc a b ca a c U I I U I I U I I − 、 − 、 （ − B． /( ) /( ) / ) ab a b bc b c ca c a U I I U I I U I I − 、 − 、 （ − C． /( 3 ) /( 3 ) / 3 ) 0 0 0 U I K I U I K I U I KI a a b b C c + 、 + 、 （ + 153．以电压 U 和(U-IZ)比较相位．可构成(B)。 A．全阻抗特性的阻抗继电器 B．方向阻抗特性的阻抗继电器 C．电抗特性的阻抗继电器 D．带偏移特性的阻抗继电器 154．某距离保护的动作方程为 90<Arg J J DZ Z Z − Z <270°，它在阻 抗复数平面上的动作特性是以+ZDZ 与坐标原点两点的连线为直径的 圆。特性为以+ZDZ 与坐标原点连线为长轴的透镜的动作方程(δ>0°) 是(B)。 A．90°+δ<Arg J J DZ Z Z − Z <270°+δ B 90°+δ<Arg J J DZ Z Z − Z <270°-δ C 90°-δ<Arg J J DZ Z Z − Z <270°+δ D. 90°-δ<Arg J J DZ Z Z − Z <270°-δ

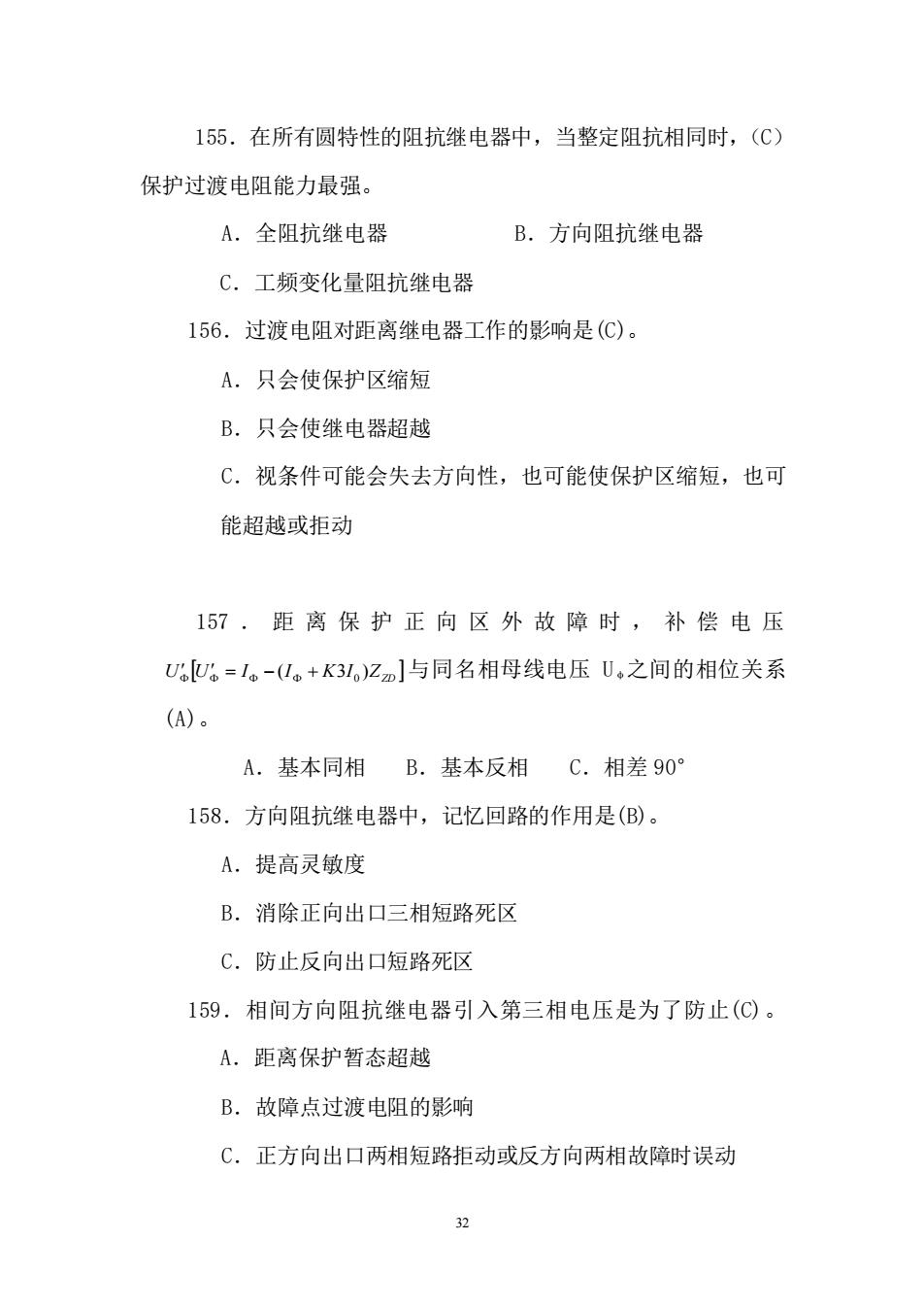

155.在所有圆特性的阻抗继电器中，当整定阻抗相同时，(C) 保护过渡电阻能力最强。 A.全阻抗继电器 B.方向阻抗继电器 C.工频变化量阻抗继电器 156.过渡电阻对距离继电器工作的影响是(C)。 A.只会使保护区缩短 B.只会使继电器超越 C.视条件可能会失去方向性，也可能使保护区缩短，也可 能超越或拒动 157·距离保护正向区外故障时，补偿电压 UU=1。-亿。+K31)2m]与同名相母线电压U。之间的相位关系 (A)。 A.基本同相B.基本反相C.相差90° 158.方向阻抗继电器中，记忆回路的作用是(B)。 A.提高灵敏度 B.消除正向出口三相短路死区 C.防止反向出口短路死区 159.相间方向阻抗继电器引入第三相电压是为了防止(C)。 A.距离保护暂态超越 B.故障点过渡电阻的影响 C.正方向出口两相短路拒动或反方向两相故障时误动
32 155．在所有圆特性的阻抗继电器中，当整定阻抗相同时，（C） 保护过渡电阻能力最强。 A．全阻抗继电器 B．方向阻抗继电器 C．工频变化量阻抗继电器 156．过渡电阻对距离继电器工作的影响是(C)。 A．只会使保护区缩短 B．只会使继电器超越 C．视条件可能会失去方向性，也可能使保护区缩短，也可 能超越或拒动 157 ．距离保护正向区外故障时，补偿电压 ZZD U U I (I K3I ) = − + 0 与同名相母线电压 Uφ之间的相位关系 (A)。 A．基本同相 B．基本反相 C．相差 90° 158．方向阻抗继电器中，记忆回路的作用是(B)。 A．提高灵敏度 B．消除正向出口三相短路死区 C．防止反向出口短路死区 159．相间方向阻抗继电器引入第三相电压是为了防止(C)。 A．距离保护暂态超越 B．故障点过渡电阻的影响 C．正方向出口两相短路拒动或反方向两相故障时误动
160.相间方向阻抗继电器引入第三相电压是为了(B)。 A.防止正向区外两相金属性短路时阻抗继电器超越 B.防止保护安装处反向两相金属性短路时阻抗继电器误动或 正方向出口两相短路时拒动 C.防止合闸于正向三相短路时阻抗继电器不动作 161.具有相同的整定值的全阻抗继电器、方向阻抗继电器、偏 移圆阻抗继电器、四边形方向阻抗继电器，受系统振荡影响最大的是 (A)。 A.全阻抗继电器 B.方向阻抗继电器 C.偏移圆阻抗继电器D.四边形方向阻抗继电器 162.与一般方向阻抗继电器比较，工频变化量阻抗继电器最显 著的优点是(C)。 A.反应过渡电阻能力强 B.出口故障时高速动作 C.出口故障时高速动作，反应过渡电阻能力强 163.当零序功率方向继电器的最灵敏角为电流越前电压110° 时，(B)。 A.其电流和电压回路应按反极性与相应的电流互感器、电 压互感器回路联接 B.该相位角与线路正向故障时零序电流与零序电压的相位 关系一致 C.该元件适用于中性点不接地系统零序方向保护
33 160．相间方向阻抗继电器引入第三相电压是为了(B)。 A．防止正向区外两相金属性短路时阻抗继电器超越 B．防止保护安装处反向两相金属性短路时阻抗继电器误动或 正方向出口两相短路时拒动 C．防止合闸于正向三相短路时阻抗继电器不动作 161．具有相同的整定值的全阻抗继电器、方向阻抗继电器、偏 移圆阻抗继电器、四边形方向阻抗继电器，受系统振荡影响最大的是 (A)。 A．全阻抗继电器 B．方向阻抗继电器 C．偏移圆阻抗继电器 D．四边形方向阻抗继电器 162．与一般方向阻抗继电器比较，工频变化量阻抗继电器最显 著的优点是(C)。 A．反应过渡电阻能力强 B．出口故障时高速动作 C．出口故障时高速动作，反应过渡电阻能力强 163．当零序功率方向继电器的最灵敏角为电流越前电压 110° 时，(B)。 A．其电流和电压回路应按反极性与相应的电流互感器、电 压互感器回路联接 B．该相位角与线路正向故障时零序电流与零序电压的相位 关系一致 C．该元件适用于中性点不接地系统零序方向保护
164.以下（⑧）项定义不是零序电流保护的优点。 A.结构及工作原理简单、中间环节环节少、尤其是近处故 障动作速度快 B.不受运行方式影响，能够具备稳定的速动段保护范围 C.保护反应零序电流的绝对值，受过渡电阻影响小，可作 为经高阻接地故障的可靠的后备保护 165.由负序电压元件与低电压元件组成的复合电压元件构成复 合电压闭锁过流保护，其动作条件是(B)。 A.复合电压元件不动，过流元件动作，并启动出口继电器 B.低电压元件或负序电压元件动作，同时电流元件动作， 保护才启动出口继电器 C.当相间电压降低或出现负序电压时，电流元件才动作 166.当电压互感器接于母线上时，线路出现非全相运行，如果 断线相又发生接地故障，两端负序方向元件(B)。 A.不能正确动作B.能正确动作C.动作特性不确定 167.220~500kV线路分相操作断路器使用单相重合闸，要求断 路器三相合闸不同期时间不大于(B)。 A.1ms B.5ms C.10ms 168.继电保护后备保护逐级配合是指(B) A.时间配合B.时间和灵敏度均配合 C.灵敏度配合 169.继电保护是以常见运行方式为主来进行整定计算和灵敏度
34 164．以下(B)项定义不是零序电流保护的优点。 A．结构及工作原理简单、中间环节环节少、尤其是近处故 障动作速度快 B．不受运行方式影响，能够具备稳定的速动段保护范围 C．保护反应零序电流的绝对值，受过渡电阻影响小，可作 为经高阻接地故障的可靠的后备保护 165．由负序电压元件与低电压元件组成的复合电压元件构成复 合电压闭锁过流保护，其动作条件是(B)。 A．复合电压元件不动，过流元件动作，并启动出口继电器 B．低电压元件或负序电压元件动作，同时电流元件动作， 保护才启动出口继电器 C．当相间电压降低或出现负序电压时，电流元件才动作 166．当电压互感器接于母线上时，线路出现非全相运行，如果 断线相又发生接地故障，两端负序方向元件(B)。 A．不能正确动作 B．能正确动作 C．动作特性不确定 167. 220～500kV 线路分相操作断路器使用单相重合闸，要求断 路器三相合闸不同期时间不大于(B)。 A．1ms B．5ms C．10ms 168．继电保护后备保护逐级配合是指(B ) A．时间配合 B．时间和灵敏度均配合 C．灵敏度配合 169．继电保护是以常见运行方式为主来进行整定计算和灵敏度
校核的。所谓常见运行方式是指(B)。 A.正常运行方式下，任意一回线路检修 B.正常运行方式下，与被保护设备相邻近的一回线路或一 个元件检修 C.正常运行方式下，与被保护设备相邻近的一回线路检修 并有另一回线路故障被切除 1.2判断题 1·只要电源是正弦波，则电路中各部分的电流和电压势必是正 弦波。(×) 2·纯电阻电路中，各部分电流与电压的波形是相同的。（√) 3·在线性电路中，如果电源电压是方波，则电路中各个部分的 电流及电压也是方波。(×) 4·当流过某负载的电流1=1.4sin(314t+2)A时，其端电压为 u=311sin(314t-D)V那么这个负载一定是容性负载。（√） 5·动态稳定是指电力系统受到小的扰动（如负荷和电压较小的变 化)后，能自动地恢复到原来运行状态的能力。(X) 6·暂态稳定是电力系统受到小的扰动后，能自动的恢复到原来 运行状态的能力。(×) 7·电力系统有功出力不足时，不只影响系统的频率，对系统电 压的影响更大。(×) 8.220kV系统时间常数较小，500kW系统时间常数较大，后者短 路电流非周期分量的衰减较慢。（√）
35 校核的。所谓常见运行方式是指(B)。 A．正常运行方式下，任意一回线路检修 B．正常运行方式下，与被保护设备相邻近的一回线路或一 个元件检修 C．正常运行方式下，与被保护设备相邻近的一回线路检修 并有另一回线路故障被切除 1．2 判断题 1·只要电源是正弦波，则电路中各部分的电流和电压势必是正 弦波。(×) 2·纯电阻电路中，各部分电流与电压的波形是相同的。(√) 3·在线性电路中，如果电源电压是方波，则电路中各个部分的 电流及电压也是 方波。(×) 4· 当流过某负载的电流ι=1.4sin(314t+ 12 π )A 时，其端电压为 u=311sin(314t- 12 π )V 那么这个负载一定是容性负载。(√) 5·动态稳定是指电力系统受到小的扰动(如负荷和电压较小的变 化)后，能自动地恢复到原来运行状态的能力。(×) 6·暂态稳定是电力系统受到小的扰动后，能自动的恢复到原来 运行状态的能力。(×) 7·电力系统有功出力不足时，不只影响系统的频率，对系统电 压的影响更大。(×) 8．220kV 系统时间常数较小，500kV 系统时间常数较大，后者短 路电流非周期分量的衰减较慢。(√)
