试卷代号：2415 座位号☐ 国家开放大学（中央广播电视大学）2014年秋季学期“开放专科”期末考试 机械制图 试题 2015年1月 题号 二 三 四 总分 分 数 得 分 评卷人 一、判断空间位置(30分) 1.在视图中标出直线AB和CD、平面P和Q的三面投影，并填写它们对投影面的相对 位置。 直线AB在 面的投影反映实长，因此称之为 直线CD在 面的投影有积聚性，因此称之为 平面P在 面的投影均不反映实形，因此称之为 平面Q在 面的投影有积聚性，因此称之为 1375
试卷代号 :2415 座位号 国家开放大学(中央广播电视大学)2014 年秋季学期"开放专科"期末考试 机械制图试题 2015 一、判断空间位置 (30 分) 1.在视图中标出直线 AB QCD 、平面 的三面投影，并填写它们对投影面的相对 位置。 直线 AB 直线 CD 平面 平面 卜什 面的投影反映实长，因此称之为 面的投影有积聚性，因此称之为 面的技影均不反映实形，因此称之为 面的投影有积聚性，因此称之为 1375

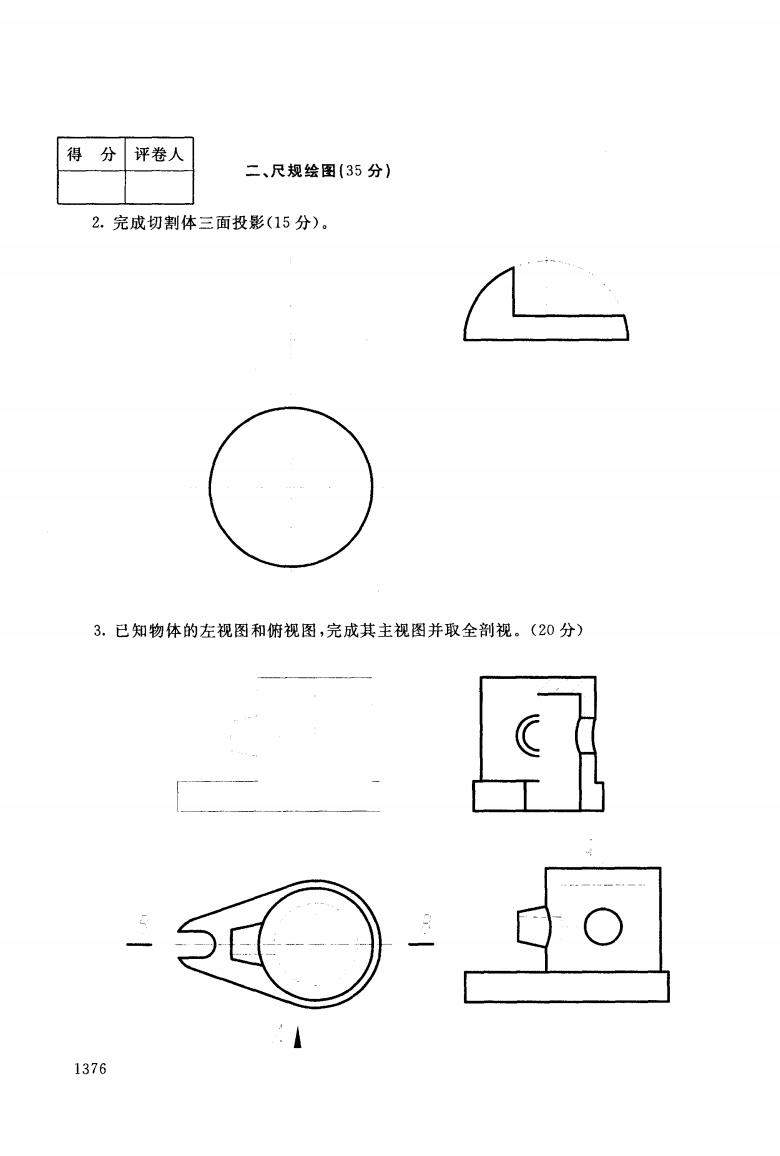

得分 评卷人 二、尺规绘图(35分) 2.完成切割体三面投影(15分)。 3.已知物体的左视图和俯视图，完成其主视图并取全剖视。（20分) 1376
二、尺规绘图 (35 分) 2. 完成切割体三面投影(1 分)。 C 3. 已知物体的左视图和俯视图，完成其主视图并取全剖视。 (20 分) O 1376
得分 评卷人 三、读图(20分) 4.已知物体三视图，画出其正等轴侧图。 1377
|得分|评卷人| i 三、读固 (20 分) 4. 已知物体三视图，画出其正等轴侧图。 1 1 1 1 1 1 1 1 1 1 1 1 1 1 H ←-卜- / ←←一 1-- •~ t ←一←- ..... •- 卜一←一 卡一 ←「 •-•- Ll11 L 11 1 •- 卜- •- 阵、 卜- 1 1 1 1 _L- 1377
得 分 评卷人 四、标注(15分) 5.在图中标注尺寸，所标注的尺寸数值按1：1的比例从图中量取，取整数，并按表中给出 的Ra数值在图中标注表面粗糙度。 表面 A B C D 其余 Ra 6.3 12.5 3.2 6.3 25 1378
|得分|评卷人| | 四、标注(1 分} 5. 在图中标注尺寸，所标注的尺寸数值按 :1的比例从图中量取，取整数，并按表中给出 Ra 数值在图中标注表面粗糙度。 1378 表面 Ra \ \ A 6.3 B 12.5 1, 。- '/ ~ C 3. 2 D 6.3 • \ 其余
试卷代号：2415 国家开放大学（中央广播电视大学）2014年秋季学期“开放专科”期未考试 机械制图 试题答案及评分标准 (供参考) 2015年1月 一、判断空间位置(30分) 1.评分要求：共需标注18个投影，每标对一个投影给1分，共18分， 直线AB在正面投影（或V)面的投影反映实长，因此称之为正平线(3分） 直线CD在正面投影（或V)面的投影有积聚性，因此称之为正垂线(3分） 平面P在三面投影（或V、H和W)面的投影均不反映实形，因此称之为一般位置平面（或 倾斜面)(3分) 平面Q在侧面投影（或W)面的投影有积聚性，因此称之为侧垂面(3分） 1379
试卷代号 :2415 国家开放大学{中央广播电视大学 )2014 年秋季学期"开放专科"期末考试 机械制图 试题答案及评分标准 (供参考) 20ì5 一、判断空间位置 (30 分) 1.评分要求 共需标注 18 个投影，每标对一个投影给 分，共 18 分。 '/, '1' • 一〕 4 ιi 直线 AB 在正面投影〈或 V) 面的投影反映实长，因此称之为正平线 cl 分) 直线 CD 在正面技影(或 V) 面的投影有积聚性，因此称之为 TE 垂线(3分) 平面 在三面投影(或 W) 面的投影均不反映实形，因此称之为 般位置平雨(或 倾斜面)(3 分) 平面 在侧面投影(或 W) 面的投影有积聚性，因此称之为侧垂面 ci 分) 1379
