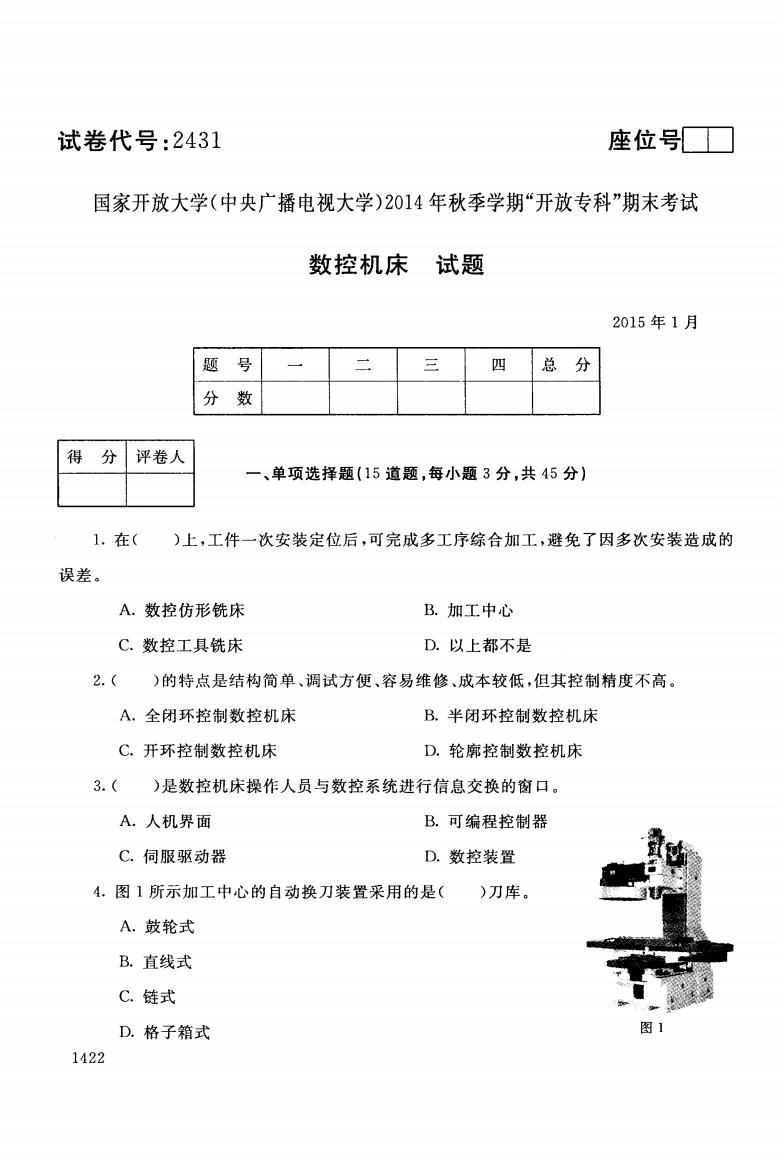

试卷代号：2431 座位号■■ 国家开放大学（中央广播电视大学）2014年秋季学期“开放专科”期末考试 数控机床 试题 2015年1月 题 号 二 三 四 总 分 分 数 得分 评卷人 一、单项选择题(15道题，每小题3分，共45分) 1.在( )上，工件一次安装定位后，可完成多工序综合加工，避免了因多次安装造成的 误差。 A.数控仿形铣床 B.加工中心 C.数控工具铣床 D.以上都不是 2.( )的特点是结构简单、调试方便、容易维修、成本较低，但其控制精度不高。 A.全闭环控制数控机床 B.半闭环控制数控机床 C.开环控制数控机床 D.轮廓控制数控机床 3.（ )是数控机床操作人员与数控系统进行信息交换的窗口。 A.人机界面 B.可编程控制器 C.伺服驱动器 D.数控装置 4.图1所示加工中心的自动换刀装置采用的是( )刀库. A.鼓轮式 B.直线式 C.链式 D.格子箱式 图1 1422
试卷代号 :2431 座位号 国家开放大学(中央广播电视大学)2014 年秋季学期"开放专科"期末考试 数控机床试题 2015 |t十二|二[二|四 总分| 一、单项选择题(1 道题，每小题 分，共 45 分) 1.在( )上，工件一次安装定位后，可完成多工序综合加工，避免了因多次安装造成的 误差。 A. 数控仿形镜床 B.加工中心 C. 数控工具镜床 D. 以上都不是 2. (的特点是结构简单、调试方便、容易维修、成本较低，但其控制精度不高。 A. 全闭环控制数控机床 B. 半闭环控制数控机床 c.开环控制数控机床 D. 轮廓控制数控机床 3. ( )是数控机床操作人员与数控系统进行信息交换的窗口。 A. 人机界面 c.伺服驱动器 B. 可编程控制器 D.数控装置 4. 所示加工中心的自动换刀装置采用的是( )刀库。 1122 A. 鼓轮式 B.直线式 c.链式 D. 格子箱式
5.()是数控机床装备的核心关键部件，特别是对于高档数控机床，它是决定机床装备 的性能、功能、可靠性和成本的关键因素。 A,伺服驱动器 B.滚珠丝杠 C.数控系统 D.自动换刀装置 6.卧式加工中心是指主轴轴线与工作台( )设置的加工中心，主要适用于加工箱体类 零件。 A.垂直 B.平行 C.倾斜 D.以上都不是 7.按照工艺用途分类，数控铣床属于( )数控机床。 A.特种加工类 B.金属成形类 C.金属切削类 D.放电加工类 8.数控机床解决了在普通机床加工中存在的一系列缺点和不足，它的特点有加工精度 高、()、自动化程度高、劳动强度低、生产效率高等。 A.适合生产批量大的零件 B.适合生产装夹困难或完全靠找正定位来保证加工精度的零件 C.对加工对象的适应性强 D.适合生产必须用特定的工艺装备协调加工的零件 9.数控机床的使用条件有明确的要求，与数控机床的基本使用条件不符的是()。 A.无需保护接地 B.地基牢靠，有隔度措施 C.稳定的供电电源，有抗干扰措施 D.保证一定的环境温度和湿度 10.在国内外近年来生产的高速数控机床中，越来越多地采用图2所示()。从而把 机床主传动链的长度缩短为零，实现了机床的“零传动”。 A.直线电机 B.全数字交流伺服系统 C.电滚珠丝杠 D.电主轴 图2 1423
5. ( )是数控机床装备的核心关键部件，特别是对于高档数控机床，它是决定机床装备 的性能、功能、可靠性和成本的关键因素。 A. 伺服驱动器 C. 数控系统 B. 滚珠丝杠 D. 自动换刀装置 6. 卧式加工中心是指主轴轴线与工作台( 零件。 )设置的加工中心，主要适用于加工箱体类 A. 垂直 c.倾斜 7. 按照工艺用途分类，数控告 床属于( B.平行 D. 以上都不是 )数控机床。 A. 特种加工类 B. 金属成形类 C. 金属切削类 D. 放电加工类 8. 数控机床解决了在普通机床加工中存在的一系列缺点和不足，它的特点有加工精度 高、( )、自动化程度高、劳动强度低、生产效率高等。 A. 适合生产批量大的零件 B.适合生产装夹困难或完全靠找正定位来保证加工精度的零件 c.对加工对象的适应性强 D. 适合生产必须用特定的工艺装备协调加工的零件 9. 数控机床的使用条件有明确的要求，与数控机床的基本使用条件不符的是( )。 A. 无需保护接地 B. 地基牢靠，有隔震措施 c.稳定的供电电源，有抗干扰措施 D. 保证一定的环境温度和湿度 10. 在国内外近年来生产的高速数控机床中，越来越多地采用图 所示( )。从而把 机床主传动链的长度缩短为零，实现了机床的"零传动"。 A. 直线电机 B. 全数字交流伺服系统 c.电滚珠丝杠 D. 电主轴 1423
11.数控电火花线切割机床加工的特点有()。 A.金属材料的硬度和韧性不影响加工速度 B.不能加工精细细小，形状复杂的工件 C.不需要脉冲电源 D.都能加工盲孔类和阶梯型面类零件 12.在下列特点中，( )不是数控机床主传动系统具有的特点。 A.转速高、功率大 B.变速范围窄 C.主轴变换迅速可靠 D.主轴组件的耐磨性高 13.经济型数控车床常采用( ),它的优点是加工工艺性好，其刀架水平放置，有利于 提高刀架的运动精度，但这种结构床身下部空间小，排屑困难。 A.倾斜床身 B.水平床身 C.水平床身斜滑板 D.立式床身 14.()装置作为数控机床的辅助装置，工作速度快和工作频率高，对环境要求适应性 好，装置结构简单，工作介质不污染环境。 A.气动装置 B.机械装置 C.液压装置 D.电气装置 15.下列叙述中，( )不是数控机床对导轨的基本要求。 A.导向精度高 B.良好的摩擦特性 C.足够的刚度 D.耐磨性能一般 得 分 评卷人 二、判断题(5道题，每小题2分，共10分) 16.三轴立式数控铣床或加工中心上，附加具有一个旋转轴的数控回转工作台，可实现四 轴联动加工。() 17.数控设备的选用只需要考虑其加工精度就可以了。() 18.数控铣床立柱采用热对称结构可以减少热变形对加工件的精度影响。（) 19.数控机床必须有检测速度和位移的反馈装置。（) 20.光栅是数控机床上常用的一种位移传感器。（) 1424
1.数控电火花线切割机床加工的特点有( )。 A. 金属材料的硬度和韧性不影响加工速度 B.不能加工精细细小，形状复杂的工件 c.不需要脉冲电源 D. 都能加工盲孔类和阶梯型面类零件 12. 在下列特点中，( )不是数控机床主传动系统具有的特点。 A. 转速高、功率大 B. 变速范围窄 c.主轴变换迅速可靠 D. 主轴组件的耐磨性高 13. 经济型数控车床常采用( ) ，它的优点是加工工艺性好，其刀架水平放置，有利于 提高刀架的运动精度，但这种结构床身下部空间小，排屑困难。 A. 倾斜床身 B. 水平床身 c. 水平床身斜滑板 D.立式床身 14. ( )装置作为数控机床的辅助装置，工作速度快和工作频率高，对环境要求适应性 好，装置结构简单，工作介质不污染环境。 A. 气功装置 c.被压装置 15. 下列叙述中， ( A. 导向精度高 c.足够的刚度 B. 机械装置 D. 电气装置 〉不是数控机床对导轨的基本要求。 B. 良好的摩擦特性 D. 耐磨性能一般 二、判断题 (5 道题，每小题 分，共 10 分) 16. 三轴立式数控镜床或加工中心上，附加具有一个旋转轴的数控回转工作台，可实现四 轴联动加工。( ) 17. 数控设备的选用只需要考虑其加工精度就可以了。( ) 18. 数控镜床立柱采用热对称结构可以减少热变形对加工件的精度影响。) 19. 数控机床必须有检测速度和位移的反馈装置。) 20. 光栅是数控机床上常用的一种位移传感器。( ) 1424
得分 评卷人 三、简答题(3道题，共25分) 21.简述数控机床对进给系统的要求。(5分) 答： 22.简述经济型数控车床的特点。(10分) 答： 23.数控机床的主轴变速方式主要有哪几种？(10分) 答： 得 分 评卷人 四、综合题（共20分）】 下图3为某数控车床的结构图，请回答相关问题。 图3 1425
|得分|评卷人| i 三、简答题 (3 道题，共 25 分) 1.简述数控机床对进给系统的要求。 (5 分) 答: 22. 简述经济型数控车床的特点。(1 分〉 答: 23. 数控机床的主轴变速方式主要有哪几种? (1 分〉 |得分|评卷人| | 四、综合题{共 20 分} 下图 为某数控车床的结构图，请回答相关问题。 1425
24.图3所示数控车床的进给系统采用图4所示的滚珠丝杠螺母副传动，请写出图4结 构图中箭头所指部分的名称。（每空2分，共6分） ① ② ③ 滚道 回路管道 滚道 图4 ① ② ③ 25.图4所示滚珠丝杠螺母副的特点是什么？(6分) 26.检验该数控车床进给系统的直线运动定位精度时，可采用( )进行检验。(2分) A.球杆仪 B.三坐标测量机 C.激光干涉仪 D.精密水平仪 27.请解释什么是定位精度？(2分) 28.结合图3所示数控车床，请说明数控机床机械结构的主要组成有哪几部分？每部分 的功能是什么？(4分) 1426
24. 所示数控车床的进给系统采用图 所示的滚珠丝杠螺母副传动，请写出图 构图中箭头所指部分的名称。(每空 分，共 分〉 ① ② ③ ① 25. 所示滚珠丝杠螺母副的特点是什么? (6 分) 26. 检验该数控车床进给系统的直线运动定位精度时，可采用( )进行检验。 (2 分) A. 球杆仪 c.激光干涉仪 27. 请解释什么是定位精度? (2 分) B. 三坐标测量机 D. 精密水平仪 28. 结合图 所示数控车床，请说明数控机床机械结构的主要组成有哪几部分?每部分 的功能是什么? (4 分) 1426
