螺杆式粉针分装机总体布局. 1-机架；2-传动系统；3-进 瓶装置；4-控制系统；5- 喂送料装置；6-分装机构； 7-理益塞装置；8-主工作 盘部件；9-出瓶机构 整机演示
螺杆式粉针分装机总体布局. 1-机架；2-传动系统；3-进 瓶装置；4-控制系统；5- 喂送料装置；6-分装机构； 7-理益塞装置；8-主工作 盘部件；9-出瓶机构 整机演示
三、传动系统设计 主要介绍： ●拟定传动系统方案 ●电机的选择 ●传动链设计计算 ●有关强度校核（略）
三、传动系统设计 主要介绍： ●拟定传动系统方案 ●电机的选择 ●传动链设计计算 ●有关强度校核（略）
拟定传动系统方案 ●本设计要求以电脑为核心，实现各部分协调控制 →传动方案与传统机型的有较大区别； ●为使本设计能满足生产和控制及成本等要求 →本机传动系统采用多电机分别控制不同执行机构 →避免由一台电机驱动各执行机构的复杂性 →使传动机构较为简单，分两块： 分装机主传动系统 喂料与分装装置传动
拟定传动系统方案 ●本设计要求以电脑为核心，实现各部分协调控制 →传动方案与传统机型的有较大区别； ●为使本设计能满足生产和控制及成本等要求 →本机传动系统采用多电机分别控制不同执行机构 →避免由一台电机驱动各执行机构的复杂性 →使传动机构较为简单，分两块： 分装机主传动系统 喂料与分装装置传动
分装机主传动系统设计 ●思路： ◆选一电机驱动主轴； ◆在主轴上安装凸轮、链轮等驱动分装、盖塞、进瓶、出瓶部件 →使它们协调运转。 ◆采用一离合器作为手动与机动切换。 分装机 主传动 系统原 理图
分装机主传动系统设计 ●思路： ◆选一电机驱动主轴； ◆在主轴上安装凸轮、链轮等驱动分装、盖塞、进瓶、出瓶部件 →使它们协调运转。 ◆采用一离合器作为手动与机动切换。 分装机 主传动 系统原 理图

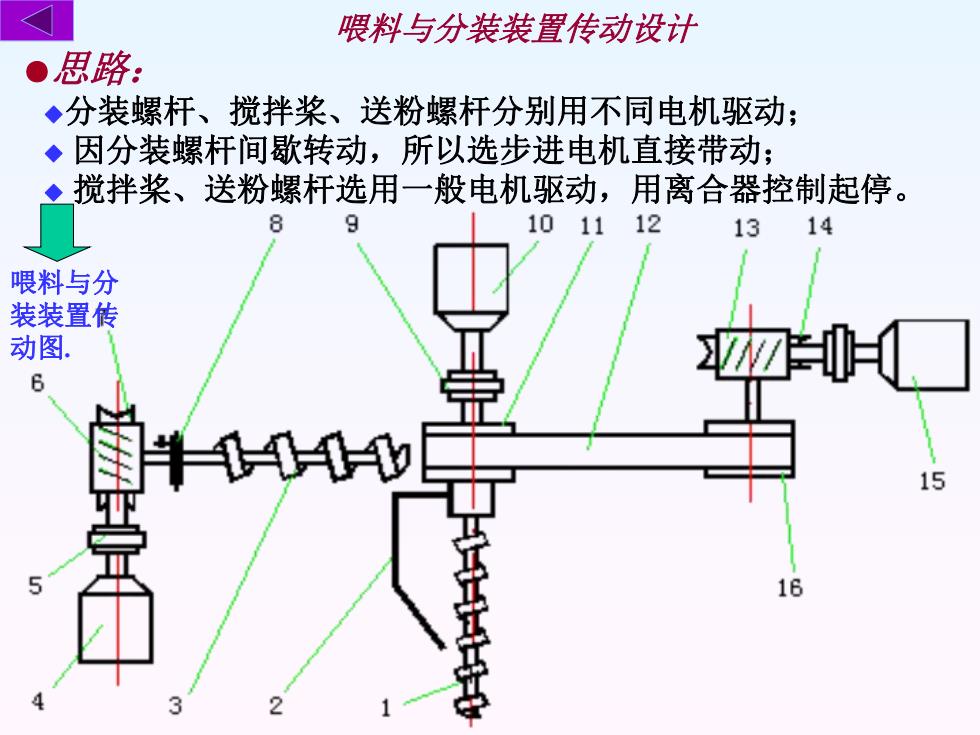

喂料与分装装置传动设计 ●思路： ◆分装螺杆、搅拌桨、送粉螺杆分别用不同电机驱动； ◆ 因分装螺杆间歇转动，所以选步进电机直接带动； ◆ 搅拌桨、送粉螺杆选用一般电机驱动，用离合器控制起停。 喂料与分 装装置传 动图
喂料与分装装置传动设计 ●思路： ◆分装螺杆、搅拌桨、送粉螺杆分别用不同电机驱动； ◆ 因分装螺杆间歇转动，所以选步进电机直接带动； ◆ 搅拌桨、送粉螺杆选用一般电机驱动，用离合器控制起停。 喂料与分 装装置传 动图
