上的问题 土的问题是指由于水的渗透引起土体内部应力状态 的变化或土体、地基本身的结构、强度等状态的变 化，从而影响建筑物或地基的稳定性或产生有害变 形的影响，在坡面、挡土墙等结构物中常常会由于 水的渗透而造成内部应力状态的变化而失稳；土坝、 堤防、基坑等结构物会由于管涌逐渐改变地基土内 的结构而酿成破坏事故；非饱和的坡面会由于水分 的渗透而造成士的强度的降低而引起滑坡。由于渗 透而引起的代表性例子就是地下水开采造成的地面 下沉问题
土的问题 ▪ 土的问题是指由于水的渗透引起土体内部应力状态 的变化或土体、地基本身的结构、强度等状态的变 化，从而影响建筑物或地基的稳定性或产生有害变 形的影响，在坡面、挡土墙等结构物中常常会由于 水的渗透而造成内部应力状态的变化而失稳；土坝、 堤防、基坑等结构物会由于管涌逐渐改变地基土内 的结构而酿成破坏事故；非饱和的坡面会由于水分 的渗透而造成土的强度的降低而引起滑坡。由于渗 透而引起的代表性例子就是地下水开采造成的地面 下沉问题
Darcy参透定律 由于士中孔隙一般非常微小，水在土体中流动时的 粘滞阻力很大，流速缓慢 →层流 加水 水在土中的渗透速度和 压力水美线 试样两端水面间的水位 差成正比，而与渗径长 度成反比 h V= k =hi 图3-2达西渗透试验装置示意图 g=vA=kiA
二 Darcy渗透定律 ▪ 由于土中孔隙一般非常微小，水在土体中流动时的 粘滞阻力很大，流速缓慢 层流 水在土中的渗透速度和 试样两端水面间的水位 差成正比，而与渗径长 度成反比 hi L h v = k = q = v A = kiA
Darcy渗透定律 ■V 渗透速度(cm/s或m/s) q渗流量(cm3/s后m3/s) oi 水力梯度，沿渗流方向单位距离的水头 损失，无因次 h 试样两端的水位差，即水头损失 ·L渗径长度 ▣k 渗透系数(cmls或m/s,m/d) A 试样截面积(cm2或者m2)》
Darcy渗透定律 ▪ v 渗透速度（cm/s或m/s） ▪ q 渗流量（cm3 /s后m3 /s） ▪ i 水力梯度，沿渗流方向单位距离的水头 损失，无因次 ▪ h 试样两端的水位差，即水头损失 ▪ L 渗径长度 ▪ k 渗透系数（cm/s或m/s,m/d） ▪ A 试样截面积（cm2或者m2）

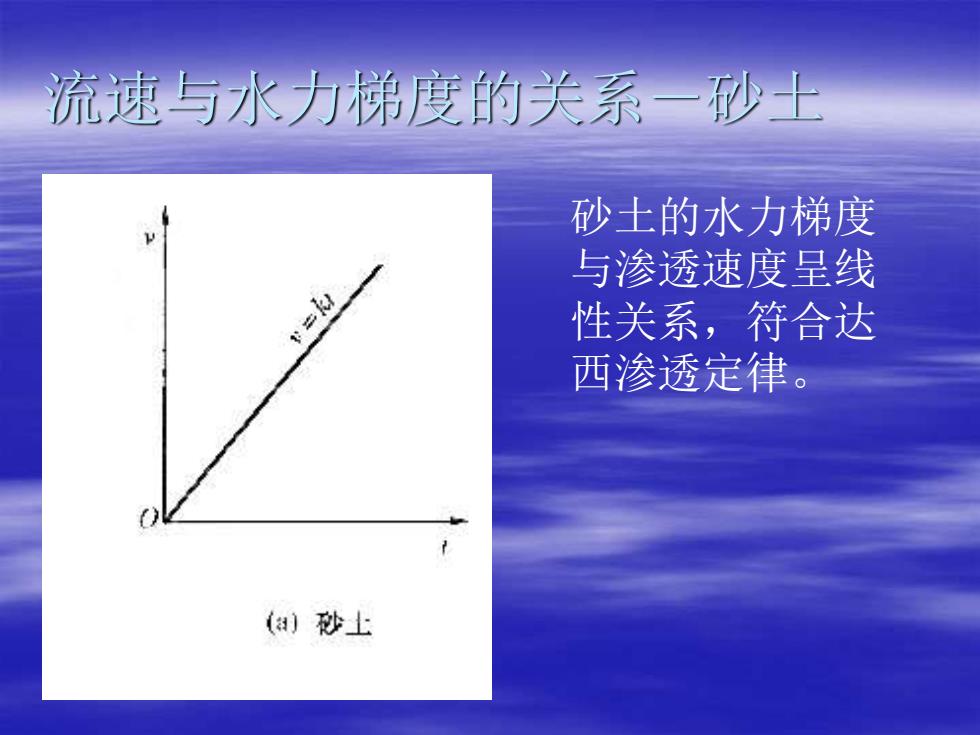

流速与水力涕度的关系一砂出 砂土的水力梯度 与渗透速度呈线 #=材 性关系，符合达 西渗透定律。 ()秒上
流速与水力梯度的关系－砂土 砂土的水力梯度 与渗透速度呈线 性关系，符合达 西渗透定律
流速与水力梯度的关系一粘土 对于密实的粘土，由于 吸着水具有较大的粘滞 阻力，因此，只有当水 力梯度达到某一数值后 克服了吸着水的粘滞阻 力以后，才能发生渗透。 我们将这一开始发生渗 透时的水力梯度成为粘 性土的起始水力梯度 (b)密实粘土
流速与水力梯度的关系－粘土 对于密实的粘土，由于 吸着水具有较大的粘滞 阻力，因此，只有当水 力梯度达到某一数值后， 克服了吸着水的粘滞阻 力以后，才能发生渗透。 我们将这一开始发生渗 透时的水力梯度成为粘 性土的起始水力梯度 ib
