石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 1B10.0/15.0cm 。rn口10q FA4/2,8M 肝 胆汁 胆甕壁
肝 胆汁 胆囊壁
石河子大学医学院第一附属医院 FIRST AFFLIATE田HOSPITAL OF THE MEDCAL COLLE疵SHIHEZ UNIVERSITY 超声成像的类型和显示方式 二维超声-B型超声 采用多声束对选定切面进行检查。图像上的纵坐标代表 深度，回声的强弱用不同辉度的光点表示，属于辉度调 制型显示 M型超声 采用单声束检查获取活动器官某一部位回声。在某一段 时间内获得采样部位不同深度组织回声随时间的变化曲 线。在M型图像上纵坐标代表深度，横坐标代表时间
超声成像的类型和显示方式 二维超声-B型超声 采用多声束对选定切面进行检查。图像上的纵坐标代表 深度，回声的强弱用不同辉度的光点表示，属于辉度调 制型显示 M型超声 采用单声束检查获取活动器官某一部位回声。在某一段 时间内获得采样部位不同深度组织回声随时间的变化曲 线。在M型图像上纵坐标代表深度，横坐标代表时间
石河子大学医学院第一附属医院 FIRST AFFLATE田HSPITAL OF THE MEDCAL COLL证SHIH☑NIVERSITY D型超声一多普勒超声 频谱多普勒超声(PW、CW)：频差以频谱方式显示，纵 坐标代表速度，横坐标代表时间。 彩色多普勒超声(CDFI)：二维切面内所有差频回声以 彩色方式显示，叠加在相匹配的二维声像图上。以红、蓝、 绿表示血流多普勒差频回声，朝向探头的血流以红色表示， 背离探头的血流以蓝色表示，血流方向杂乱、速度快呈五 彩镶嵌或绿色。血流速度快，色彩明亮，慢者色彩暗淡

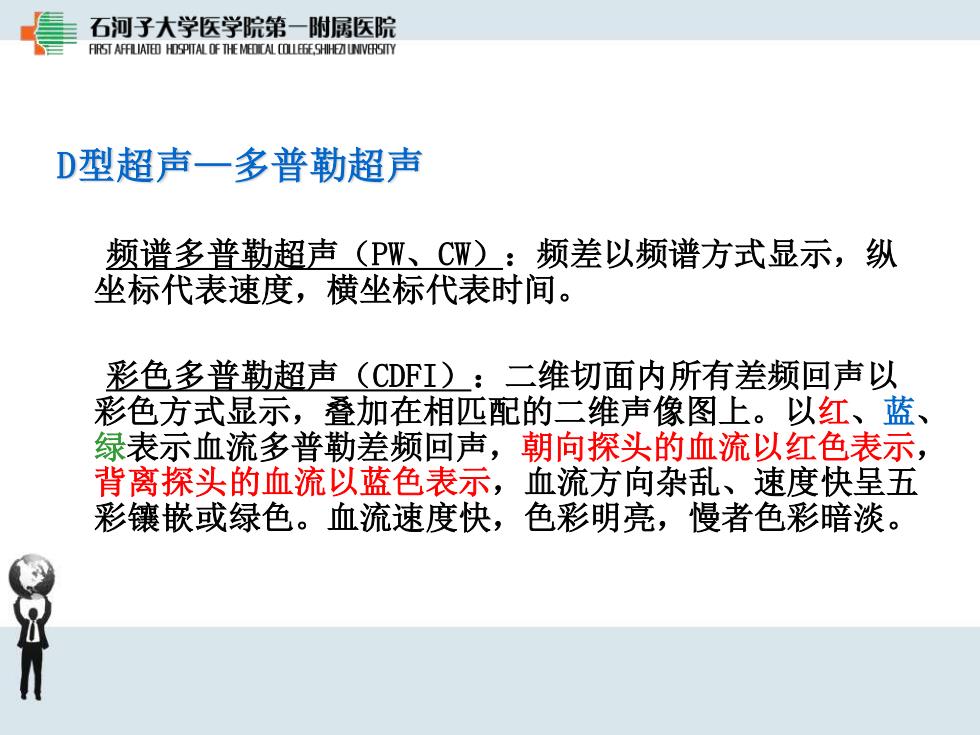

D型超声—多普勒超声 频谱多普勒超声（PW、CW）：频差以频谱方式显示，纵 坐标代表速度，横坐标代表时间。 彩色多普勒超声（CDFI）：二维切面内所有差频回声以 彩色方式显示，叠加在相匹配的二维声像图上。以红、蓝、 绿表示血流多普勒差频回声，朝向探头的血流以红色表示， 背离探头的血流以蓝色表示，血流方向杂乱、速度快呈五 彩镶嵌或绿色。血流速度快，色彩明亮，慢者色彩暗淡
石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 超声设备与超声成像性能 >超声设备 超声诊断仪由探头和主机和信息处理系 统、显示和记录系统构成 超声波的发射与接收均由探头来完成

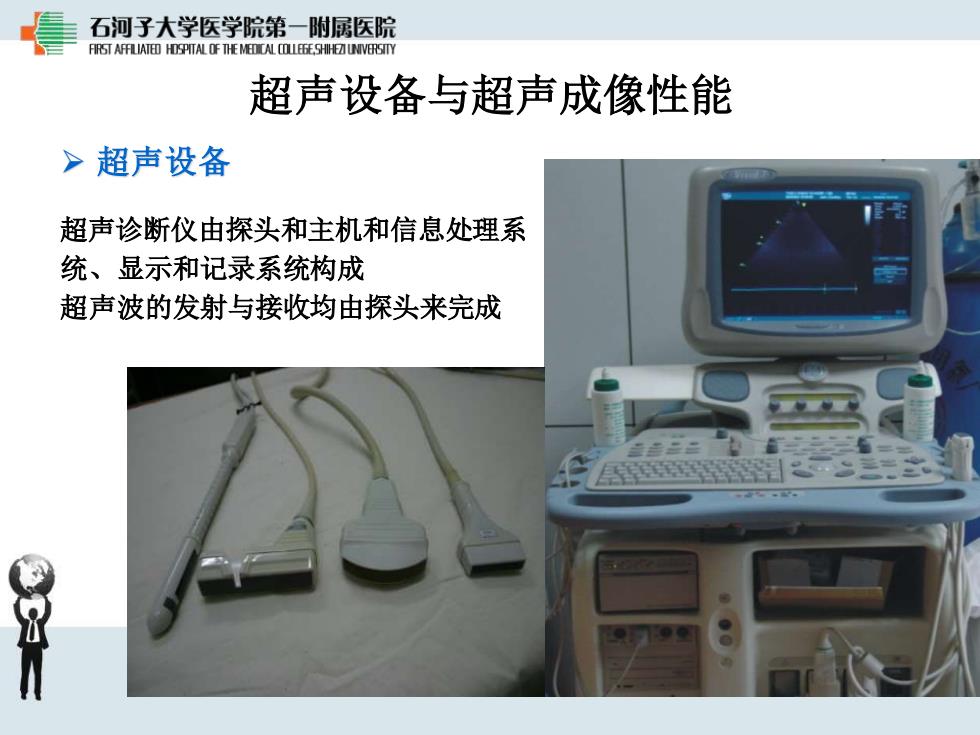

超声设备与超声成像性能 ➢ 超声设备 超声诊断仪由探头和主机和信息处理系 统、显示和记录系统构成 超声波的发射与接收均由探头来完成
石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY >探头的类型 主要为电子扫描探头，包括：线阵型、凸阵型和相控阵型 依频率可分为单频、变频、宽频、高频 探头种类不同使用范圃不同

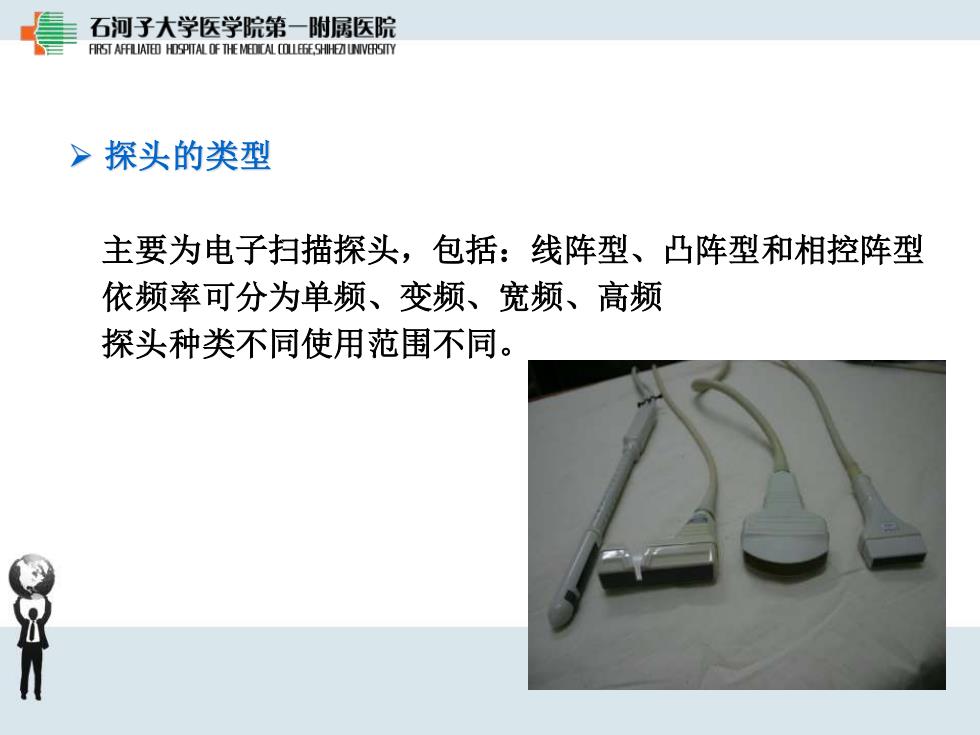

➢ 探头的类型 主要为电子扫描探头，包括：线阵型、凸阵型和相控阵型 依频率可分为单频、变频、宽频、高频 探头种类不同使用范围不同
