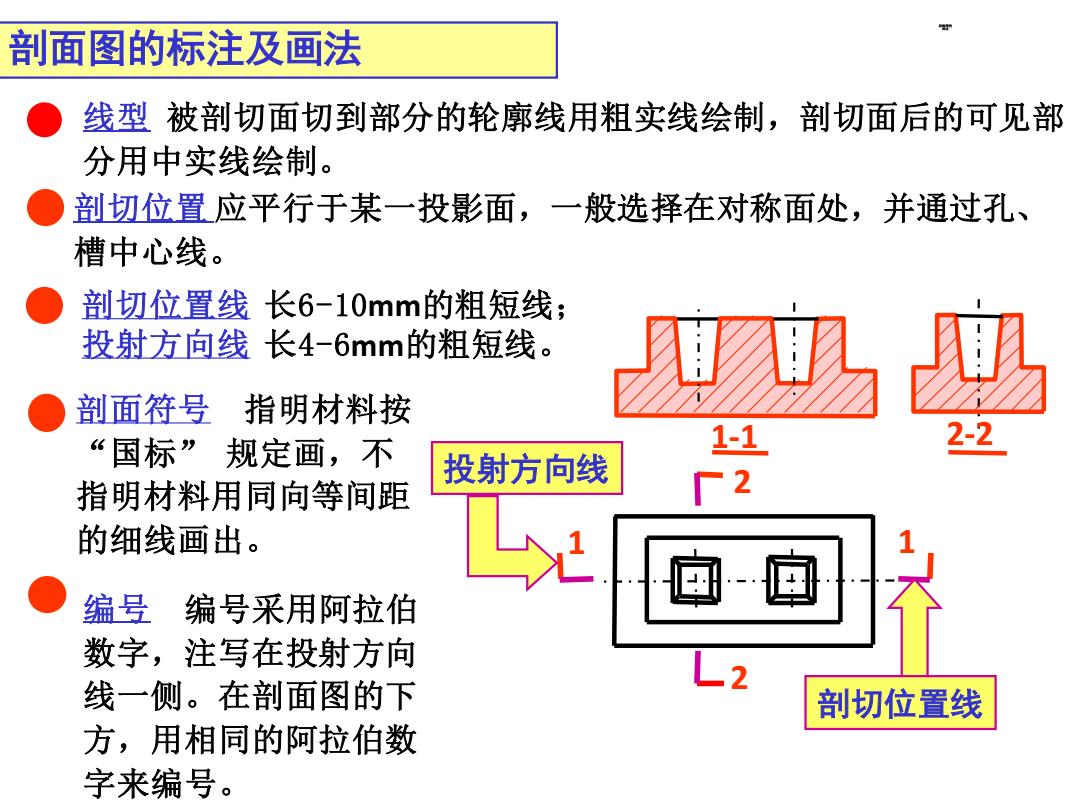

剖面图的标注及画法 线型被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部 分用中实线绘制。 ●剖切位置应平行于某一投影面，一般选择在对称面处，并通过孔、 槽中心线。 剖切位置线长6-10mm的粗短线； 投射方向线长4-6mm的粗短线。 剖面符号指明材料按 “国标”规定画，不 1-1 2-2 投射方向线 指明材料用同向等间距 个2 的细线画出。 编号编号采用阿拉伯 数字，注写在投射方向 线一侧。在剖面图的下 2 剖切位置线 方，用相同的阿拉伯数 字来编号
剖面符号 指明材料按 “国标” 规定画，不 指明材料用同向等间距 的细线画出。 剖面图的标注及画法 剖切位置 应平行于某一投影面，一般选择在对称面处，并通过孔、 槽中心线。 剖切位置线 长6-10mm的粗短线； 投射方向线 长4-6mm的粗短线。 编号 编号采用阿拉伯 数字，注写在投射方向 线一侧。在剖面图的下 方，用相同的阿拉伯数 字来编号。 1 1 2 2 1-1 2-2 剖切位置线 投射方向线 线型 被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部 分用中实线绘制。 剖面图的 画法
常用建筑材料图例 名称 图例 名称 图 例 自然土壤 砂、灰土 夯实土壤 7不 毛石 普通砖 金属 混凝土 木材 钢筋混凝士 玻璃 饰面砖 I 粉 刷 a 材料图例 动画1 动画2
常用建筑材料图例
