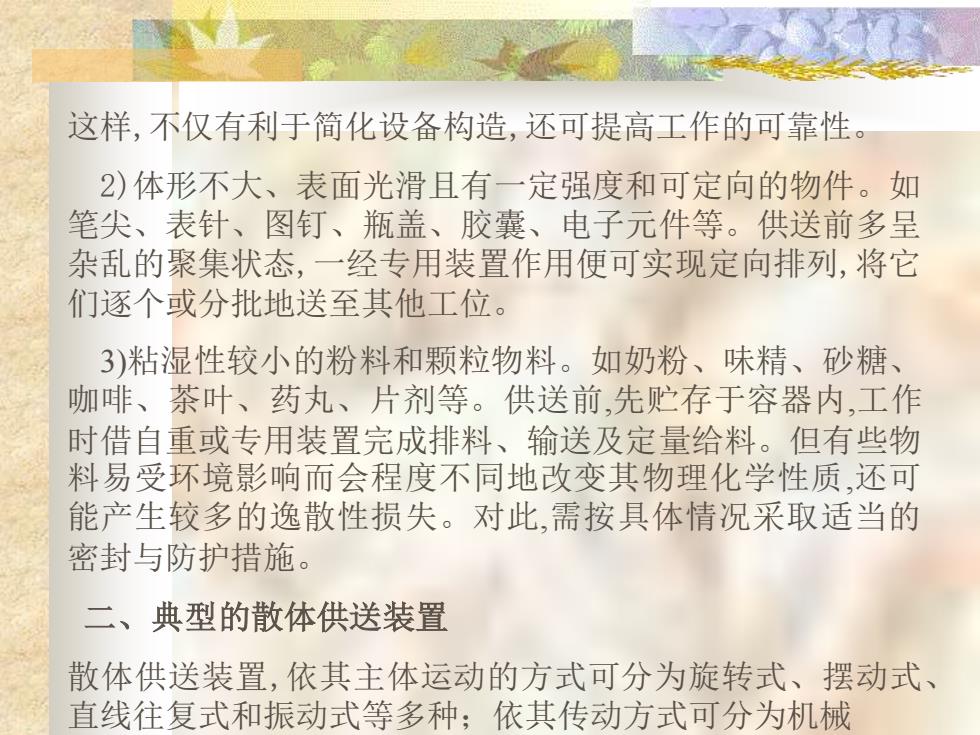

这样,不仅有利于简化设备构造,还可提高工作的可靠性。 2)体形不大、表面光滑且有一定强度和可定向的物件。如 笔尖、表针、图钉、瓶盖、胶囊、电子元件等。供送前多呈 杂乱的聚集状态,一经专用装置作用便可实现定向排列,将它 们逐个或分批地送至其他工位。 3)粘湿性较小的粉料和颗粒物料。如奶粉、味精、砂糖、 咖啡、茶叶、药丸、片剂等。供送前,先贮存于容器内,工作 时借自重或专用装置完成排料、输送及定量给料。但有些物 料易受环境影响而会程度不同地改变其物理化学性质,还可 能产生较多的逸散性损失。对此,需按具体情况采取适当的 密封与防护措施。 二、典型的散体供送装置 散体供送装置,依其主体运动的方式可分为旋转式、摆动式、 直线往复式和振动式等多种；依其传动方式可分为机械
这样,不仅有利于简化设备构造,还可提高工作的可靠性。 2)体形不大、表面光滑且有一定强度和可定向的物件。如 笔尖、表针、图钉、瓶盖、胶囊、电子元件等。供送前多呈 杂乱的聚集状态,一经专用装置作用便可实现定向排列,将它 们逐个或分批地送至其他工位。 3)粘湿性较小的粉料和颗粒物料。如奶粉、味精、砂糖、 咖啡、茶叶、药丸、片剂等。供送前,先贮存于容器内,工作 时借自重或专用装置完成排料、输送及定量给料。但有些物 料易受环境影响而会程度不同地改变其物理化学性质,还可 能产生较多的逸散性损失。对此,需按具体情况采取适当的 密封与防护措施。 二、典型的散体供送装置 散体供送装置,依其主体运动的方式可分为旋转式、摆动式、 直线往复式和振动式等多种；依其传动方式可分为机械

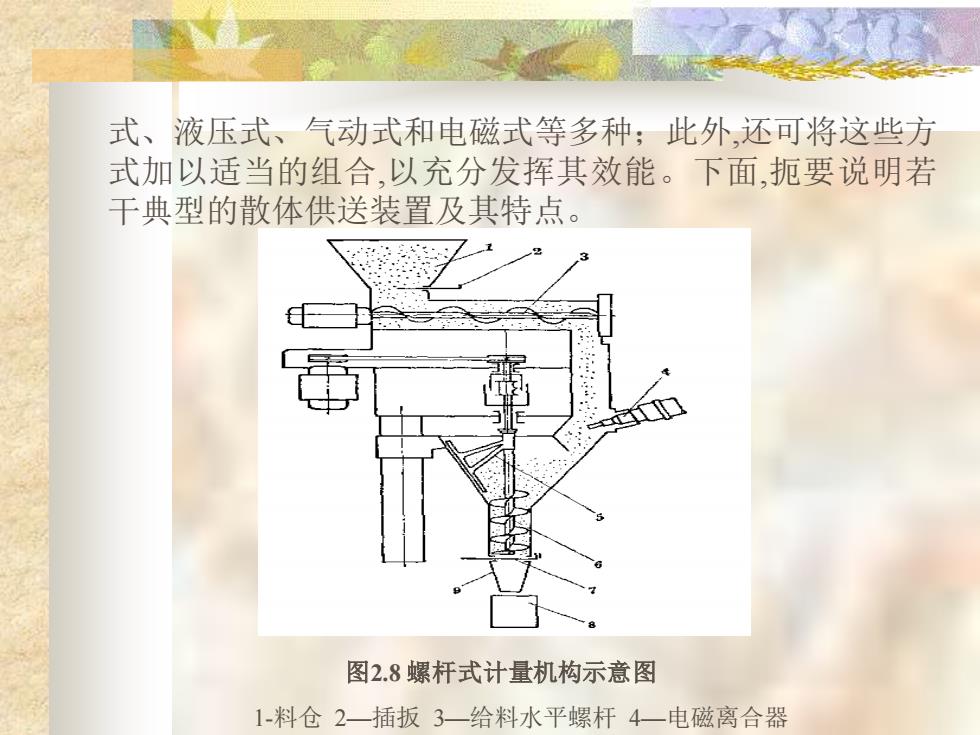

式、液压式、气动式和电磁式等多种；此外,还可将这些方 式加以适当的组合,以充分发挥其效能。下面,扼要说明若 干典型的散体供送装置及其特点。 图2.8 螺杆式计量机构示意图 1-料仓 2—插扳 3—给料水平螺杆 4—电磁离合器
式、液压式、气动式和电磁式等多种；此外,还可将这些方 式加以适当的组合,以充分发挥其效能。下面,扼要说明若 干典型的散体供送装置及其特点。 图2.8 螺杆式计量机构示意图 1-料仓 2—插扳 3—给料水平螺杆 4—电磁离合器

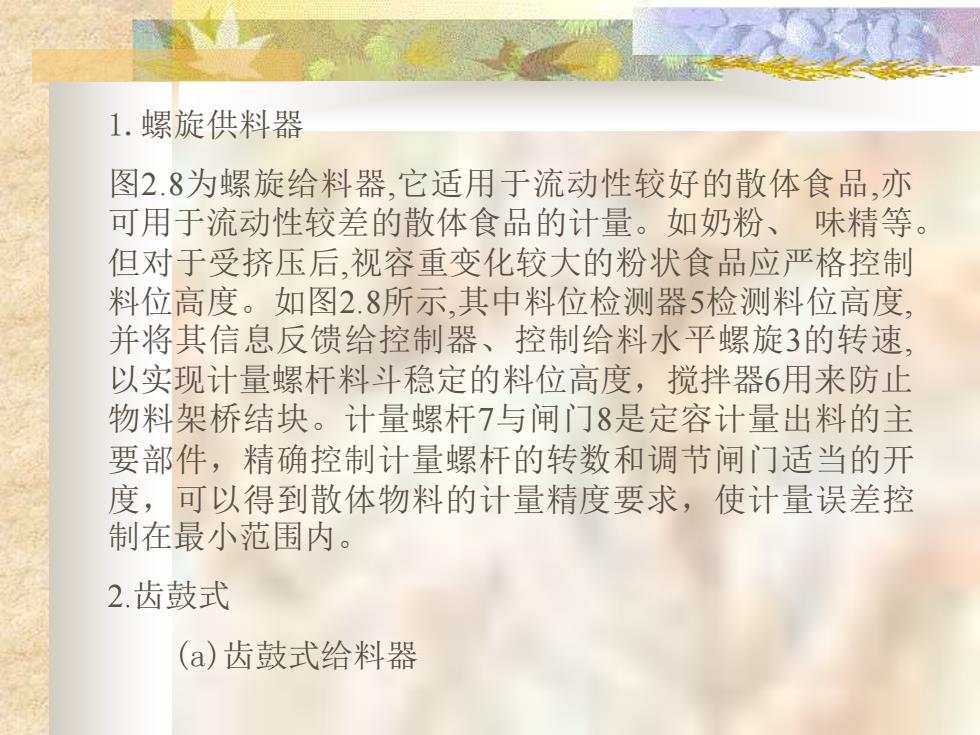

1.螺旋供料器 图2.8为螺旋给料器,它适用于流动性较好的散体食品,亦 可用于流动性较差的散体食品的计量。如奶粉、 味精等。 但对于受挤压后,视容重变化较大的粉状食品应严格控制 料位高度。如图2.8所示,其中料位检测器5检测料位高度, 并将其信息反馈给控制器、控制给料水平螺旋3的转速, 以实现计量螺杆料斗稳定的料位高度，搅拌器6用来防止 物料架桥结块。计量螺杆7与闸门8是定容计量出料的主 要部件，精确控制计量螺杆的转数和调节闸门适当的开 度，可以得到散体物料的计量精度要求，使计量误差控 制在最小范围内。 2.齿鼓式 (a)齿鼓式给料器
1.螺旋供料器 图2.8为螺旋给料器,它适用于流动性较好的散体食品,亦 可用于流动性较差的散体食品的计量。如奶粉、 味精等。 但对于受挤压后,视容重变化较大的粉状食品应严格控制 料位高度。如图2.8所示,其中料位检测器5检测料位高度, 并将其信息反馈给控制器、控制给料水平螺旋3的转速, 以实现计量螺杆料斗稳定的料位高度，搅拌器6用来防止 物料架桥结块。计量螺杆7与闸门8是定容计量出料的主 要部件，精确控制计量螺杆的转数和调节闸门适当的开 度，可以得到散体物料的计量精度要求，使计量误差控 制在最小范围内。 2.齿鼓式 (a)齿鼓式给料器

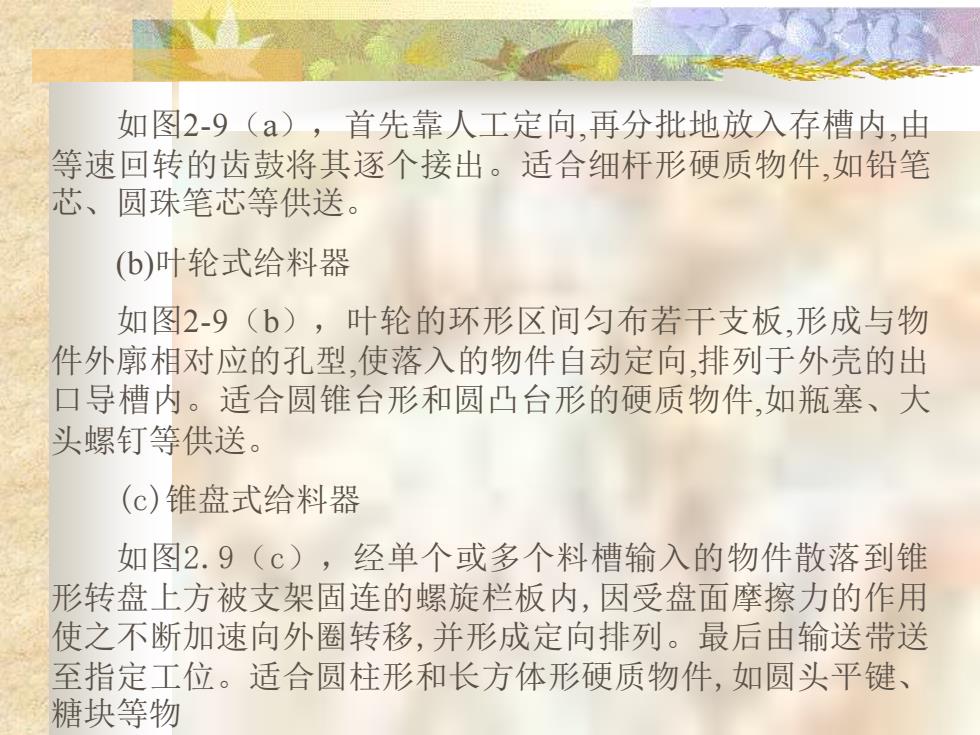

如图2-9（a），首先靠人工定向,再分批地放入存槽内,由 等速回转的齿鼓将其逐个接出。适合细杆形硬质物件,如铅笔 芯、圆珠笔芯等供送。 (b)叶轮式给料器 如图2-9（b），叶轮的环形区间匀布若干支板,形成与物 件外廓相对应的孔型,使落入的物件自动定向,排列于外壳的出 口导槽内。适合圆锥台形和圆凸台形的硬质物件,如瓶塞、大 头螺钉等供送。 (c)锥盘式给料器 如图2.9（c），经单个或多个料槽输入的物件散落到锥 形转盘上方被支架固连的螺旋栏板内,因受盘面摩擦力的作用 使之不断加速向外圈转移,并形成定向排列。最后由输送带送 至指定工位。适合圆柱形和长方体形硬质物件,如圆头平键、 糖块等物
如图2-9（a），首先靠人工定向,再分批地放入存槽内,由 等速回转的齿鼓将其逐个接出。适合细杆形硬质物件,如铅笔 芯、圆珠笔芯等供送。 (b)叶轮式给料器 如图2-9（b），叶轮的环形区间匀布若干支板,形成与物 件外廓相对应的孔型,使落入的物件自动定向,排列于外壳的出 口导槽内。适合圆锥台形和圆凸台形的硬质物件,如瓶塞、大 头螺钉等供送。 (c)锥盘式给料器 如图2.9（c），经单个或多个料槽输入的物件散落到锥 形转盘上方被支架固连的螺旋栏板内,因受盘面摩擦力的作用 使之不断加速向外圈转移,并形成定向排列。最后由输送带送 至指定工位。适合圆柱形和长方体形硬质物件,如圆头平键、 糖块等物
