业精于勤而装 ATX电源电路结构 9.2.1ATX电源工作原理 ◆生 ATX开关电源结构图 2文减输入 第一级 主电源 主电源 -12N(蓝) EWI滤波 开关管 开关变压器 整流和油波 -5V(白) +5V(红) 第二级 推动级 +12y(黄) EWI滤波 变压器 推动管 3.3V(a) 全桥整流 300V 待机电源 振荡、稳压 及滤波 开关管 IC 保护、控制 0压程 和编入 P,G(灰) 待机电源 +22W 0n/0FP(绿) 开关变压器 5VSB(紫) 16 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 16 业精于勤而荒于嬉 9.2 ATX电源电路结构 9.2.1 ATX电源工作原理 牛

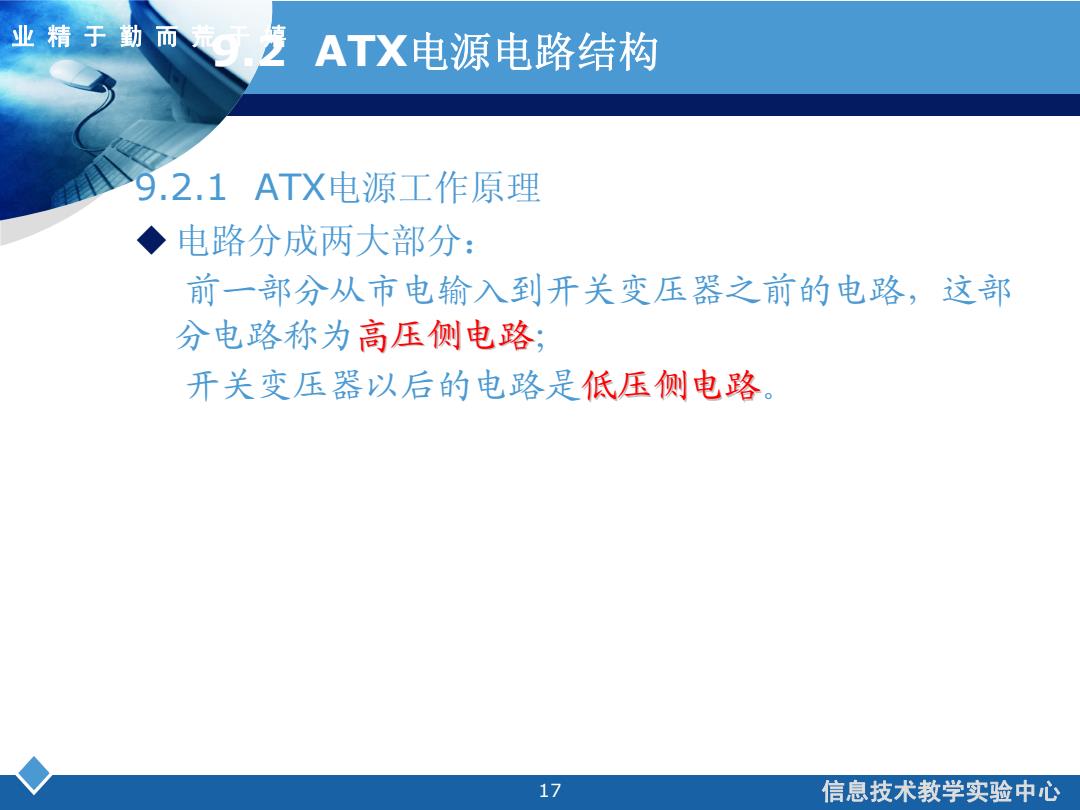

业精于勤而荧 :ATX电源电路结构 9.2.1ATX电源工作原理 ◆电路分成两大部分： 前一部分从市电输入到开关变压器之前的电路，这部 分电路称为高压侧电路； 开关变压器以后的电路是低压侧电路。 17 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 17 业精于勤而荒于嬉 9.2 ATX电源电路结构 9.2.1 ATX电源工作原理 电路分成两大部分： 前一部分从市电输入到开关变压器之前的电路，这部 分电路称为高压侧电路； 开关变压器以后的电路是低压侧电路

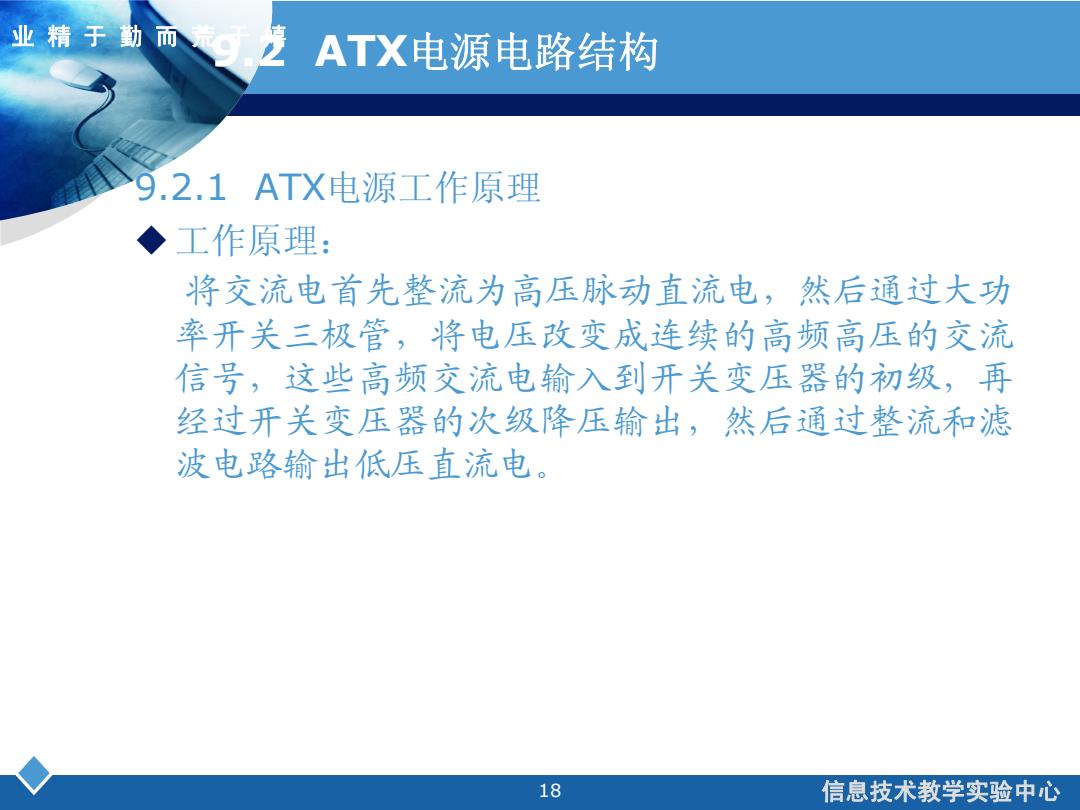

业精于勤而荒 ATX电源电路结构 9.2.1ATX电源工作原理 ◆工作原理： 将交流电首先整流为高压脉动直流电，然后通过大功 率开关三极管，将电压改变成连续的高频高压的交流 信号，这些高频交流电输入到开关变压器的初级，再 经过开关变压器的次级降压输出，然后通过整流和滤 波电路输出低压直流电。 18 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 18 业精于勤而荒于嬉 9.2 ATX电源电路结构 9.2.1 ATX电源工作原理 工作原理： 将交流电首先整流为高压脉动直流电，然后通过大功 率开关三极管，将电压改变成连续的高频高压的交流 信号，这些高频交流电输入到开关变压器的初级，再 经过开关变压器的次级降压输出，然后通过整流和滤 波电路输出低压直流电
业精于勤而装 ATX电源电路结构 9.2.1ATX电源工作原理 m 功率因数 校正PFC) 电源开关 变压器 输出滤波器 交流 直流 输入 innnnnn- →输出 输入滤波器 PWM osc 控制 电压反馈 19 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 19 业精于勤而荒于嬉 9.2 ATX电源电路结构 9.2.1 ATX电源工作原理
