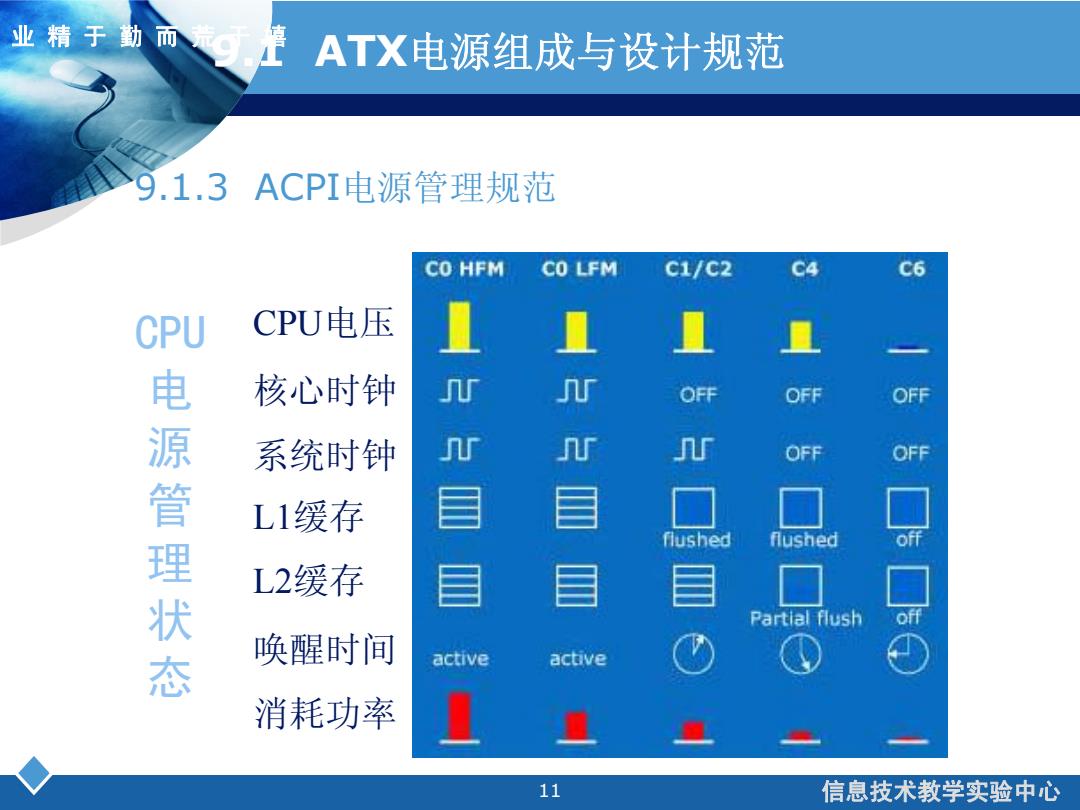

业精于勤而 ATX电源组成与设计规范 9.1.3ACPI电源管理规范 CO HFM CO LFM c1/c2 C4 C6 CPU CPU电压 1 里 电 核心时钟 U r OFF OFF OFF 系统时钟 r r OFF OFF 管理状态 L1缓存 目 目 flushed flushed L2缓存 目 Partial flush 唤醒时间 active active 消耗功率 11 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 11 业精于勤而荒于嬉 9.1 ATX电源组成与设计规范 9.1.3 ACPI电源管理规范 CPU电压 核心时钟 系统时钟 L1缓存 L2缓存 唤醒时间 消耗功率 CPU 电 源 管 理 状 态

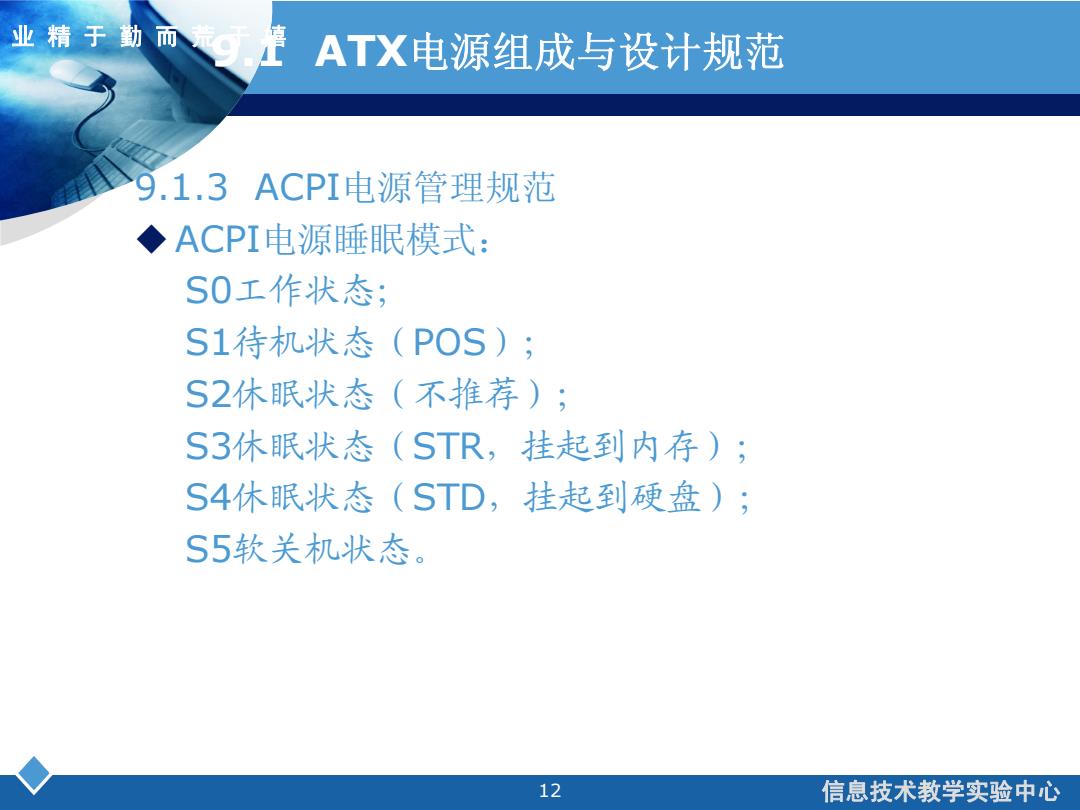

业精于勤而莞 ATX电源组成与设计规范 9.1.3ACPI电源管理规范 ◆ACPI电源睡眠模式： S0工作状态； S1待机状态(POS); S2休眠状态（不推荐）； S3休眠状态(STR,挂起到内存)； S4休眠状态(STD,挂起到硬盘)； S5软关机状态。 12 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 12 业精于勤而荒于嬉 9.1 ATX电源组成与设计规范 9.1.3 ACPI电源管理规范 ACPI电源睡眠模式： S0工作状态； S1待机状态（POS）； S2休眠状态（不推荐）； S3休眠状态（STR，挂起到内存）； S4休眠状态（STD，挂起到硬盘）； S5软关机状态

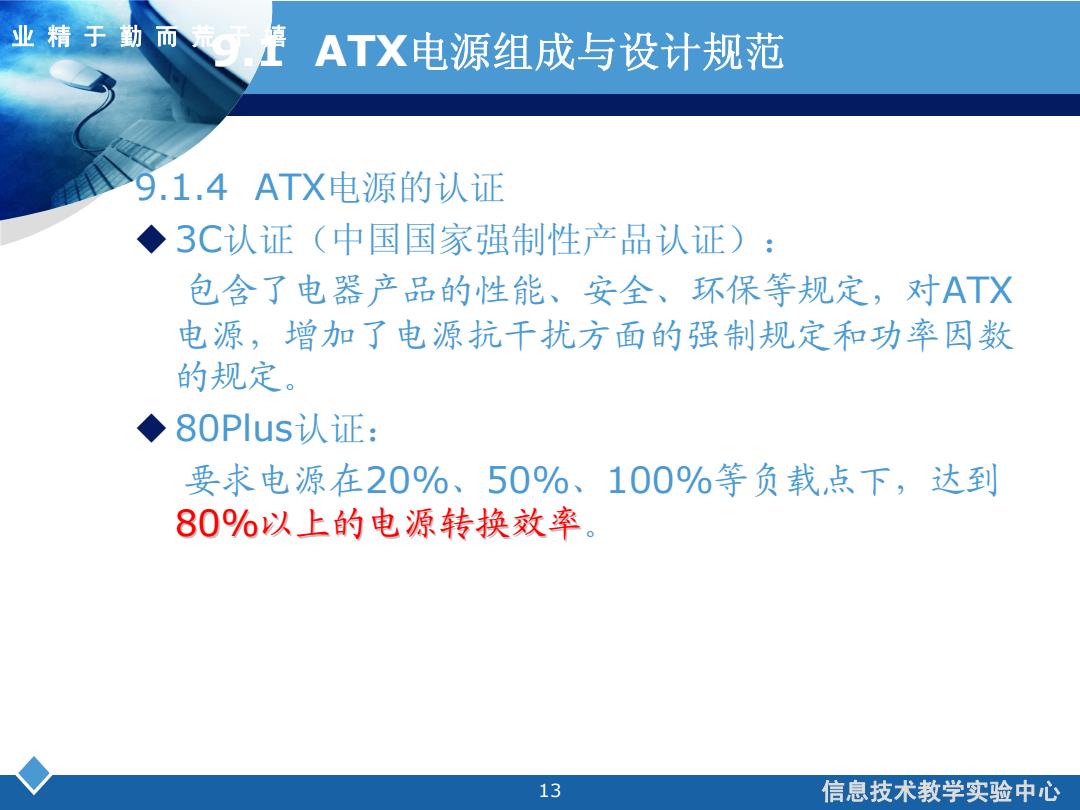

业精于勤而 ATX电源组成与设计规范 9.1.4ATX电源的认证 ◆3C认证（中国国家强制性产品认证）： 包含了电器产品的性能、安全、环保等规定，对ATX 电源，增加了电源抗千扰方面的强制规定和功率因数 的规定。 ◆80Plus认证： 要求电源在20%、50%、100%等负载点下，达到 80%以上的电源转换效率。 13 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 13 业精于勤而荒于嬉 9.1 ATX电源组成与设计规范 9.1.4 ATX电源的认证 3C认证（中国国家强制性产品认证）： 包含了电器产品的性能、安全、环保等规定，对ATX 电源，增加了电源抗干扰方面的强制规定和功率因数 的规定。 80Plus认证： 要求电源在20%、50%、100%等负载点下，达到 80%以上的电源转换效率 以上的电源转换效率
业精于勤而莞是 ATX电源组成与设计规范 9.1.4ATX电源的认证 S&E 画（∈I ROHS 14 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 14 业精于勤而荒于嬉 9.1 ATX电源组成与设计规范 9.1.4 ATX电源的认证

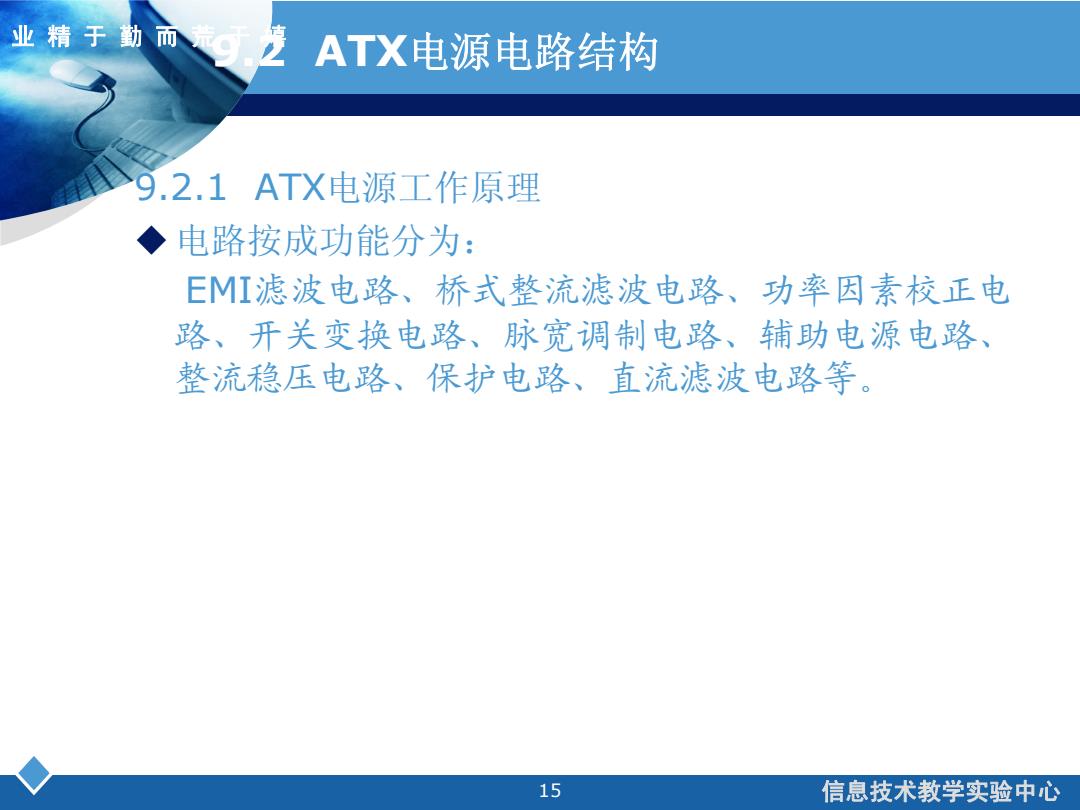

业精于勤而荧》 ATX电源电路结构 9.2.1ATX电源工作原理 ◆电路按成功能分为： EMI滤波电路、桥式整流滤波电路、功率因素校正电 路、开关变换电路、脉宽调制电路、辅助电源电路、 整流稳压电路、保护电路、直流滤波电路等。 15 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 15 业精于勤而荒于嬉 9.2 ATX电源电路结构 9.2.1 ATX电源工作原理 电路按成功能分为： EMI滤波电路、桥式整流滤波电路、功率因素校正电 路、开关变换电路、脉宽调制电路、辅助电源电路、 整流稳压电路、保护电路、直流滤波电路等
