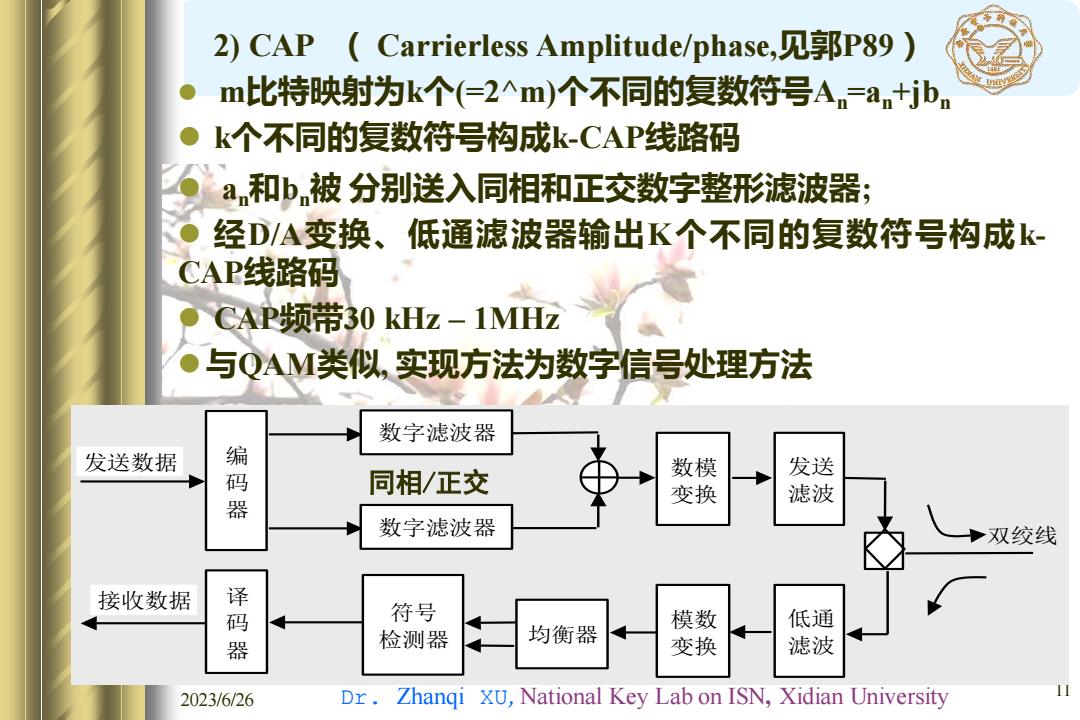

2)CAP（Carrierless Amplitude/phase,见郭P89) m比特映射为k个(=2^m)个不同的复数符号A.=an+jb。 k个不同的复数符号构成k-CAP线路码 a和b被分别送入同相和正交数字整形滤波器； ●经DA变换、 低通滤波器输出K个不同的复数符号构成k CAP线路码 ○CAP频带30kHz-1MHz ●与QAM类似，实现方法为数字信号处理方法 数字滤波器 发送数据 编 发送 同相/正交 数模 器 变换 滤波 数字滤波器 双绞线 接收数据 译 符号 模数 低通 器 检测器 均衡器 变换 滤波 2023/6/26 Dr.Zhanqi XU,National Key Lab on ISN,Xidian University 11
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 11 2) CAP （ Carrierless Amplitude/phase,见郭P89） ⚫ m比特映射为k个(=2^m)个不同的复数符号An=an+jbn ⚫ k个不同的复数符号构成k-CAP线路码 ⚫ an和bn被 分别送入同相和正交数字整形滤波器; ⚫ 经D/A变换、低通滤波器输出K个不同的复数符号构成kCAP线路码 ⚫ CAP频带30 kHz – 1MHz ⚫与QAM类似, 实现方法为数字信号处理方法 双绞线 发送数据 接收数据 数模 变换 数字滤波器 数字滤波器 发送 滤波 模数 变换 低通 均衡器 滤波 符号 检测器 编 码 器 译 码 器 同相/正交

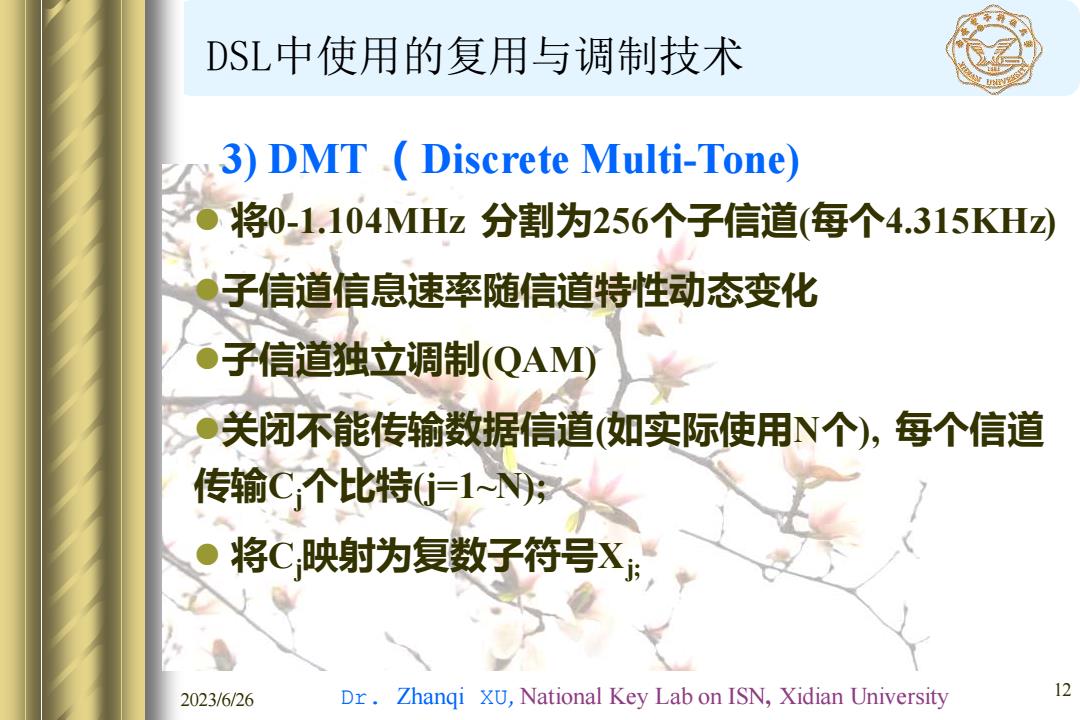

DSL中使用的复用与调制技术 3)DMT(Discrete Multi-Tone) 将0-1.104MHz分割为256个子信道（每个4.315KHz) 子信道信息速率随信道特性动态变化 子信道独立调制(QAM) 关闭不能传输数据信道（如实际使用N个），每个信道 传输C个比特G=1< 将C映射为复数子符号X 2023/6/26 Dr.Zhanqi XU,National Key Lab on ISN,Xidian University 12
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 12 DSL中使用的复用与调制技术 3) DMT （Discrete Multi-Tone) ⚫ 将0-1.104MHz 分割为256个子信道(每个4.315KHz) ⚫子信道信息速率随信道特性动态变化 ⚫子信道独立调制(QAM) ⚫关闭不能传输数据信道(如实际使用N个), 每个信道 传输Cj个比特(j=1~N); ⚫ 将Cj映射为复数子符号Xj;
