常见聚合物的临界分子量M与缠结分子量M。 聚合物 M M. 聚乙烯 1,250 3,800 1,4聚丁二烯 1,900 5.900 顺式聚异戊二烯 5.800 10.000 聚异丁烯 8,900 15,200 聚二甲基硅氧烷 8,100 24,400 聚醋酸乙烯酯 6,900 24,500 聚甲基丙烯酸甲酯 5,900 27,500 聚a甲基苯乙烯 13,500 28,000 聚苯乙烯 18,100 31,200
聚合物 Me Mc 聚乙烯 1,250 3,800 1,4聚丁二烯 1,900 5,900 顺式聚异戊二烯 5,800 10,000 聚异丁烯 8,900 15,200 聚二甲基硅氧烷 8,100 24,400 聚醋酸乙烯酯 6,900 24,500 聚甲基丙烯酸甲酯 5,900 27,500 聚甲基苯乙烯 13,500 28,000 聚苯乙烯 18,100 31,200 常见聚合物的临界分子量Mc与缠结分子量Me

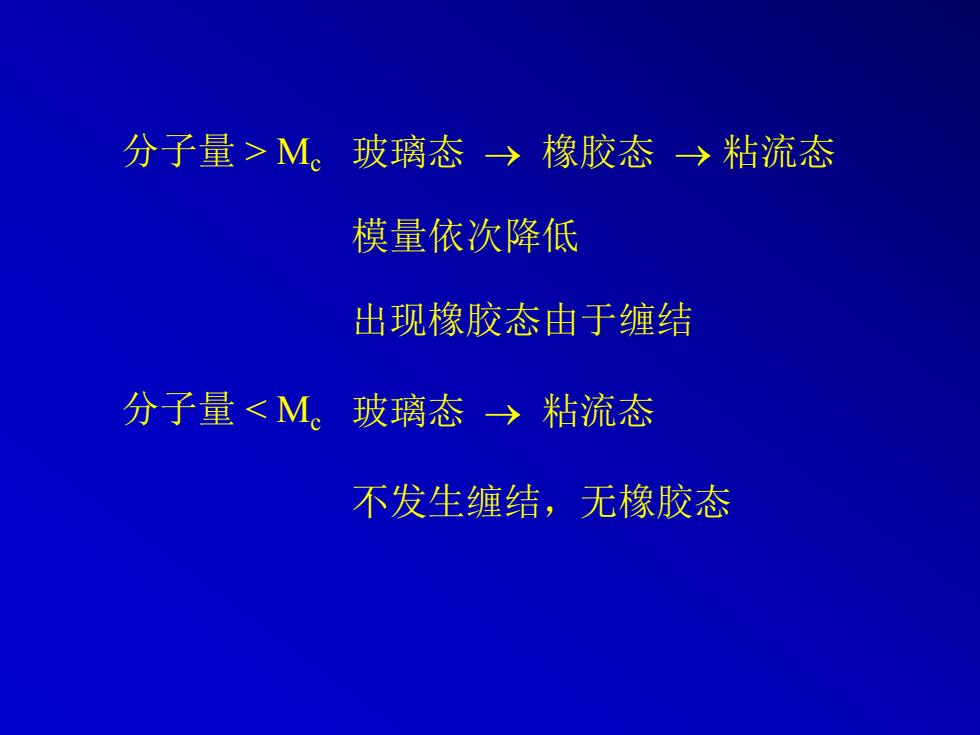

分子量>M 玻璃态→橡胶态→粘流态 模量依次降低 出现橡胶态由于缠结 分子量<M 玻璃态→粘流态 不发生缠结，无橡胶态
分子量 > Mc 玻璃态 橡胶态 粘流态 出现橡胶态由于缠结 分子量 < Mc 玻璃态 粘流态 不发生缠结，无橡胶态 模量依次降低

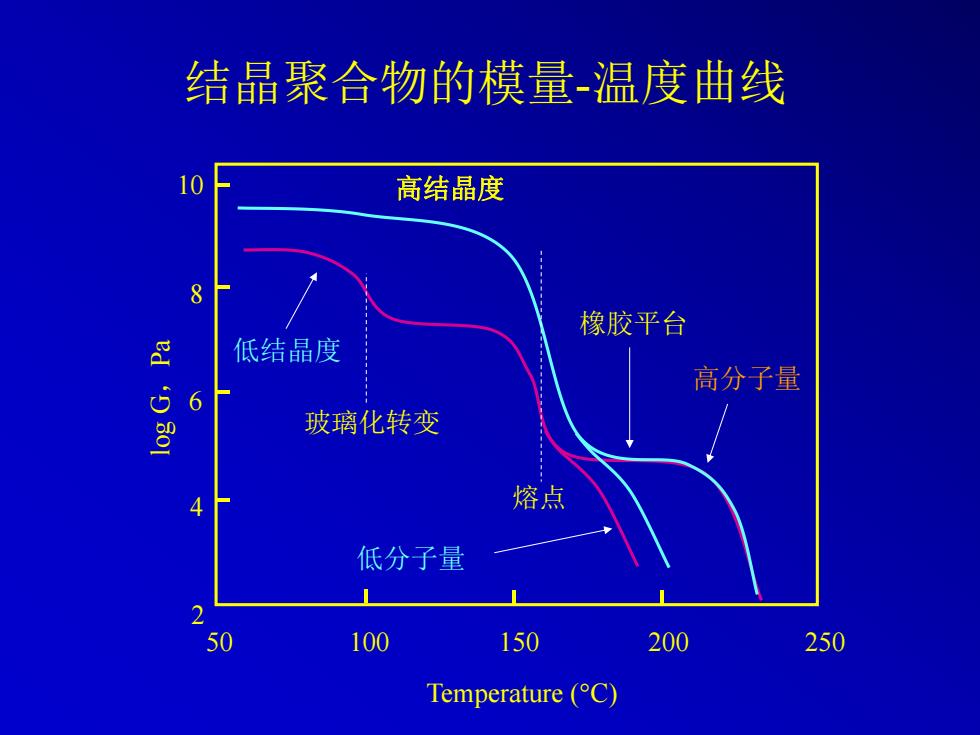

结晶聚合物的模量-温度曲线 10 高结晶度 8 橡胶平台 低结晶度 高分子量 6 玻璃化转变 熔点 低分子量 2 50 100 150 200 250 Temperature (C)
结晶聚合物的模量-温度曲线 Temperature (C) 高分子量 l o g G，P a 50 100 150 200 250 10 6 8 4 2 玻璃化转变 熔点 橡胶平台 低结晶度 低分子量 高结晶度

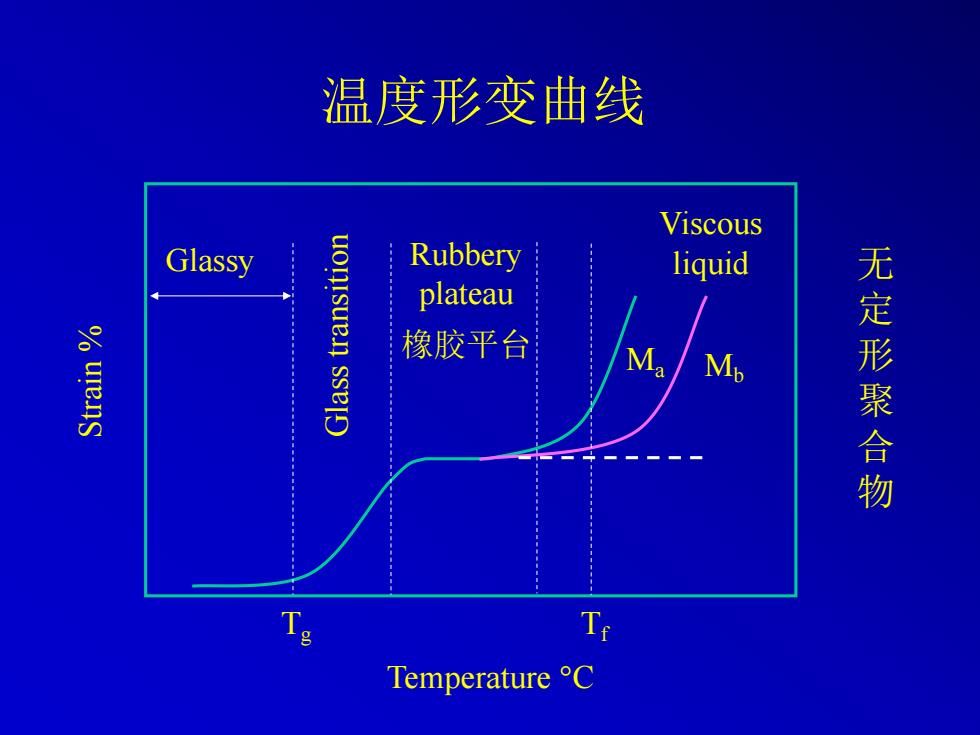

温度形变曲线 Viscous Glassy Rubbery uonisuen sse[ liquid plateau 橡胶平台 Ma M 无定形聚合物 T Temperature C
无 定 形 聚 合 物 Tg Tf Temperature C S t r a i n % Glassy G l a s s t r a n s i t i o nViscous R liquid ubbery plateau Ma Mb 橡胶平台 温度形变曲线
Viscous liquid urens Ma Rigid crystalline Mp 高结晶度聚合物 Rubber plateau Tm Temperature C
Strain % Rigid crystalline Viscous liquid Tm Temperature C Ma Mb 高结晶度聚合 Rubber 物 plateau
