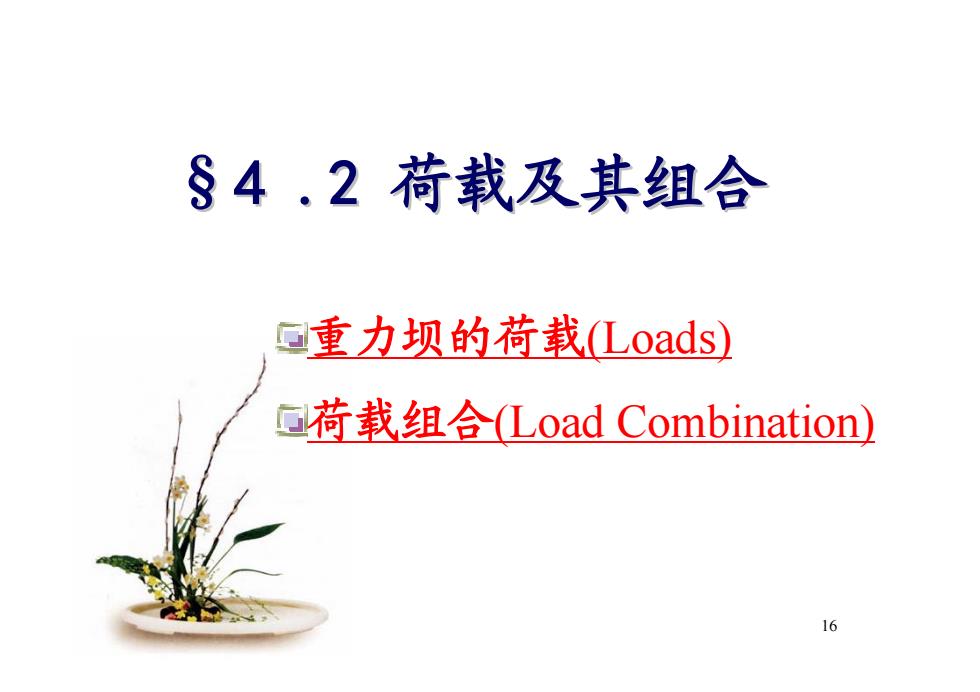

§4.2荷载及其组合 @重力坝的荷载(Loads 荷载组合Load Combination) 16
16 重力坝的荷载(Loads) 荷载组合(Load Combination) §4 .2 荷载及其组合

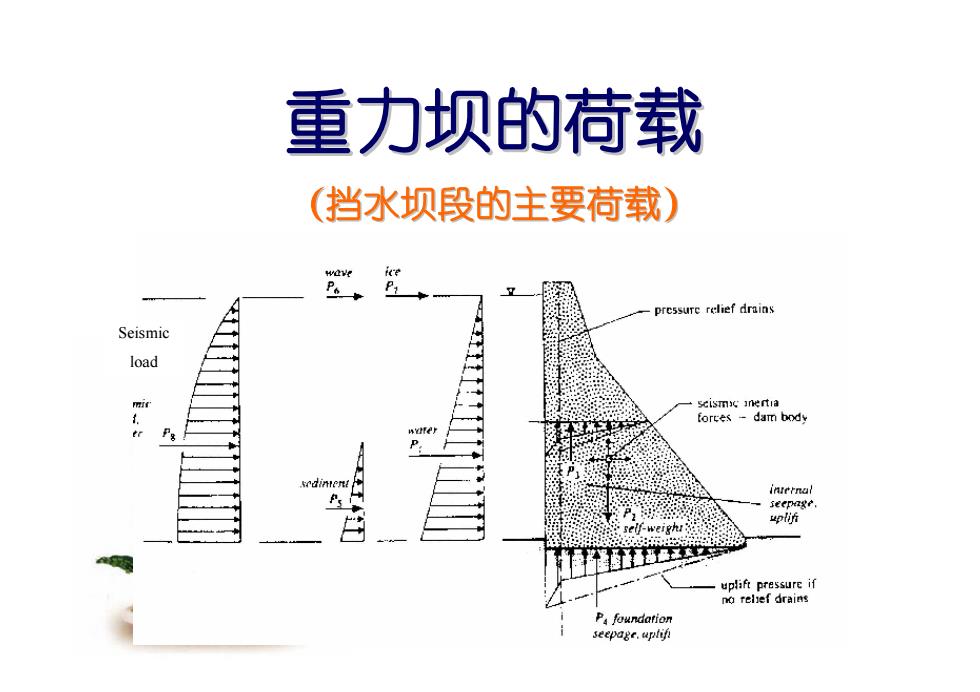

重力坝的荷载 (挡水坝段的主要荷载) pressure relief drains Seismic load scismc inertia forces -dam body dd开P internal seepage. uplifi uplift pressure if no rellef drains Ps foundation seepage.uplif
重力坝的荷载 （挡水坝段的主要荷载） Seismic load

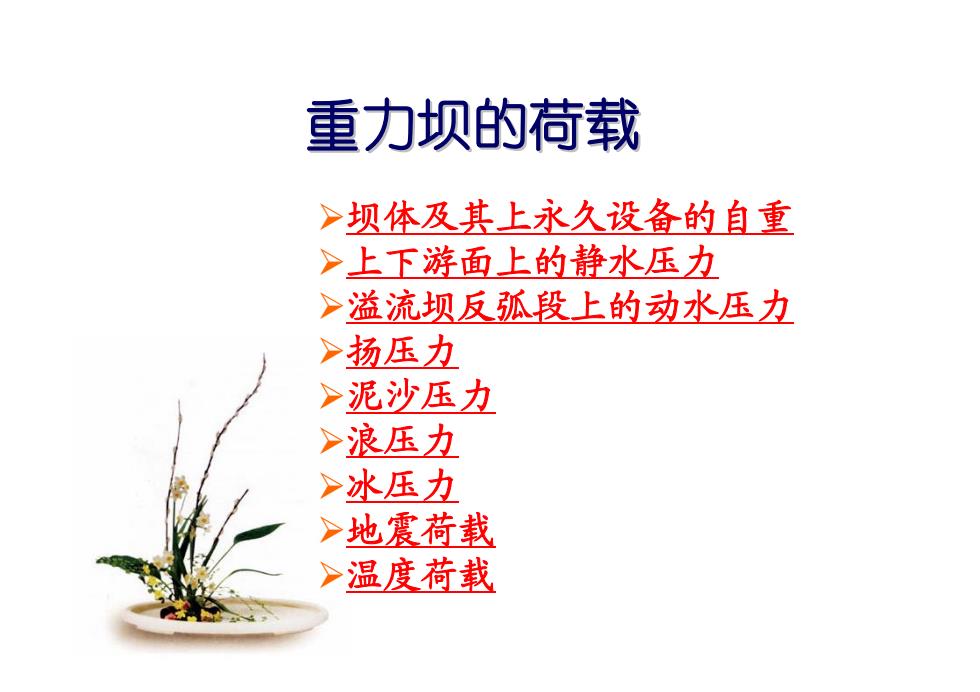

重力坝的荷载 >坝体及其上永久设备的自重 >上下游面上的静水压力 >溢流坝反孤段上的动水压力 >扬压力 >泥沙压力 >浪压力 >冰压力 > 地震荷载 >温度荷载
重力坝的荷载 Ø坝体及其上永久设备的自重 Ø上下游面上的静水压力 Ø溢流坝反弧段上的动水压力 Ø扬压力 Ø泥沙压力 Ø浪压力 Ø冰压力 Ø地震荷载 Ø温度荷载

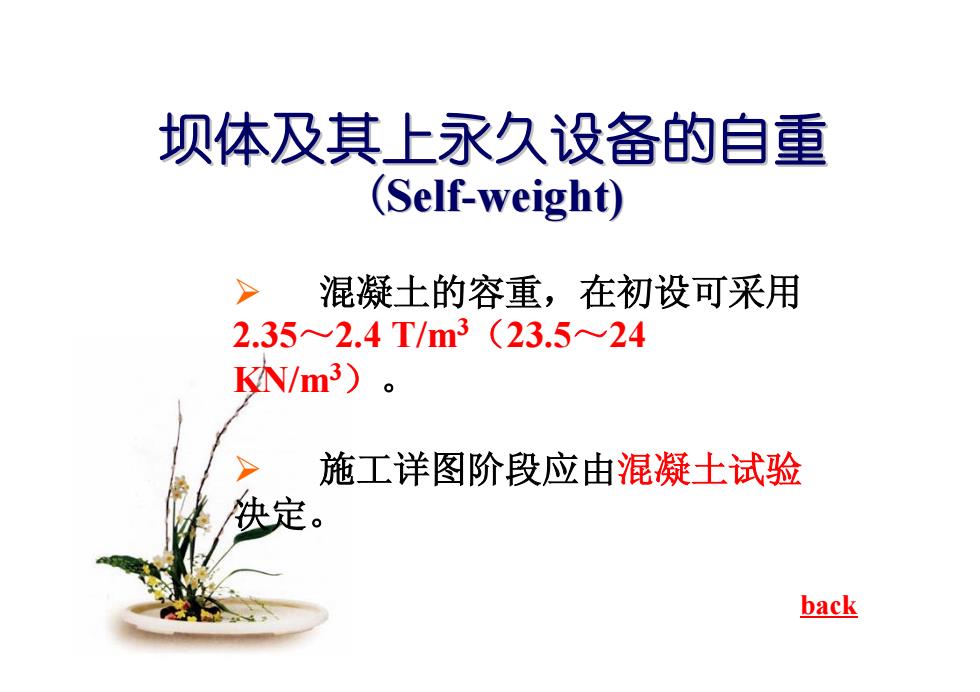

坝体及其上永久设备的自重 (Self-weight) > 混凝土的容重，在初设可采用 2.352.4T/m3(23.5≈24 N/m3)。 施工详图阶段应由混凝土试验 铁定。 back
坝体及其上永久设备的自重 (Self-weight) Ø 混凝土的容重，在初设可采用 2.35～2.4 T/m3（23.5～24 KN/m3）。 Ø 施工详图阶段应由混凝土试验 决定。 back

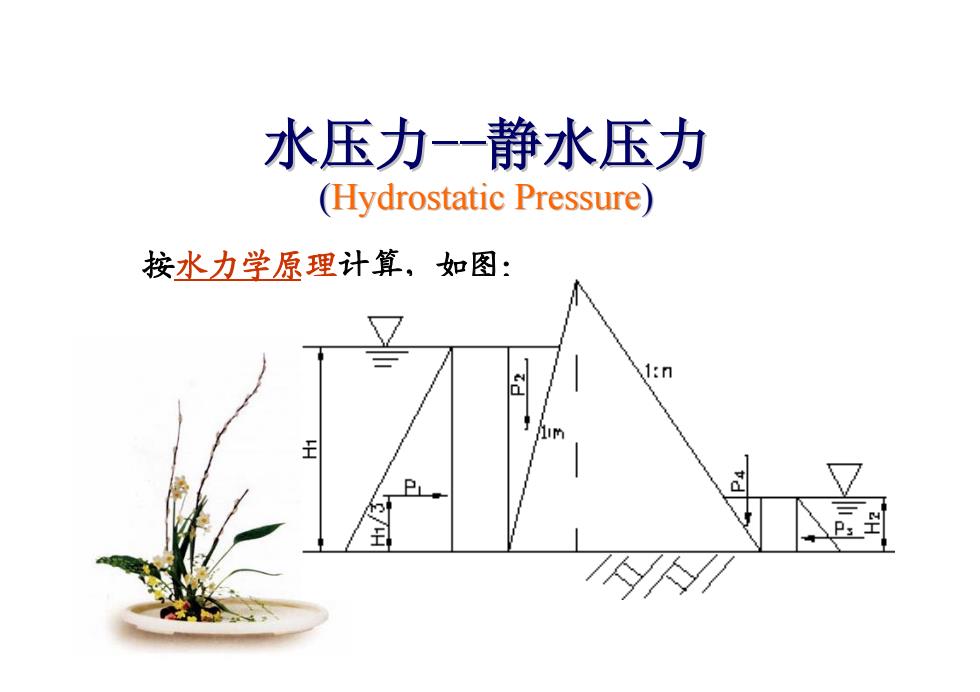

水压力-一静水压力 (Hydrostatic Pressure) 按水力学原理计算，如图： :n
水压力--静水压力 (Hydrostatic Pressure) 按水力学原理计算，如图：
