（4)画状态转移图 029”Q0-→ CP 000 011 111 110 ,10 1→100 22 (5)画出工作波形图 (6)电路功能 由状态图可以看出，在时钟脉冲CP的作用下，电路的8个 状态按递减规律循环变化，即： 000→111→110→101→100→011→010→001→000→ 电路具有递减计数功能，是一个3位二进制异步减法计数器

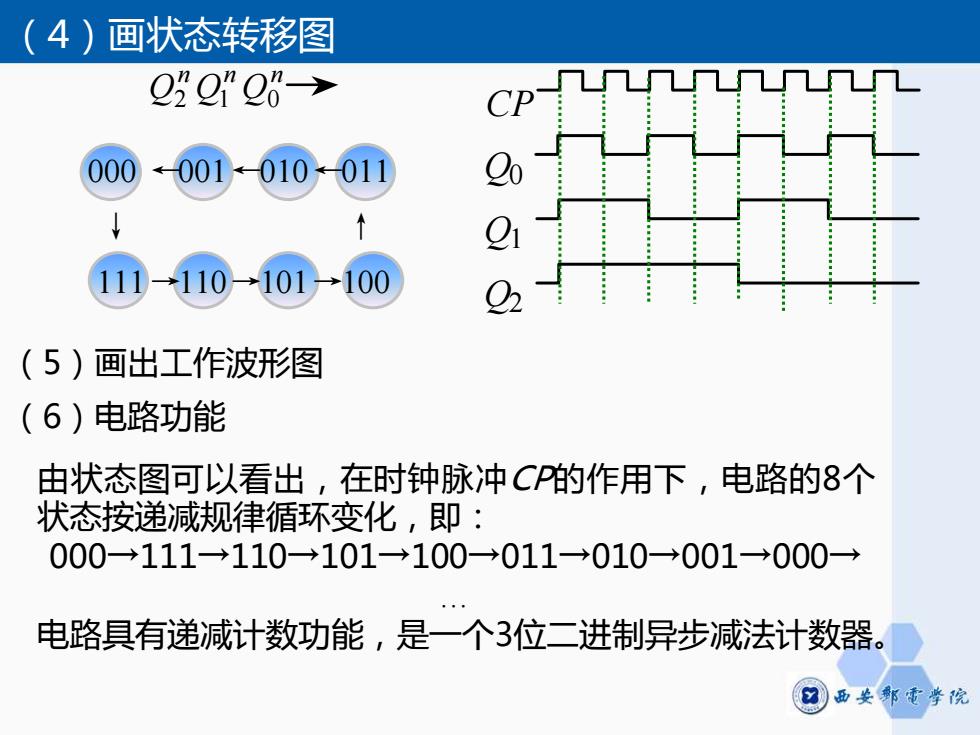

（6）电路功能 由状态图可以看出，在时钟脉冲CP的作用下，电路的8个 状态按递减规律循环变化，即： 000→111→110→101→100→011→010→001→000→ . 电路具有递减计数功能，是一个3位二进制异步减法计数器。 （4）画状态转移图 000 ←001←010←011 ↓ ↑ 111→110→101→100 n n n Q2 Q1 Q0 （5）画出工作波形图 CP Q0 Q1 Q2
6.3寄存器、移位寄存器 作用：寄存器是数字系统中用来存储代码或数据的逻辑部件 功能：保存数码-接收、寄存、清除；读出数码 实现：主体是触发器且以D触发器居多 一个触发器只能存储1位二进制代码，存储♪位二进制代码 的毫醒 需要角个触发器组成，所以寄荐器实际上是若芊 触发器的集合。 ·按功能划分，寄存器可分为：数码寄存器移位寄存器

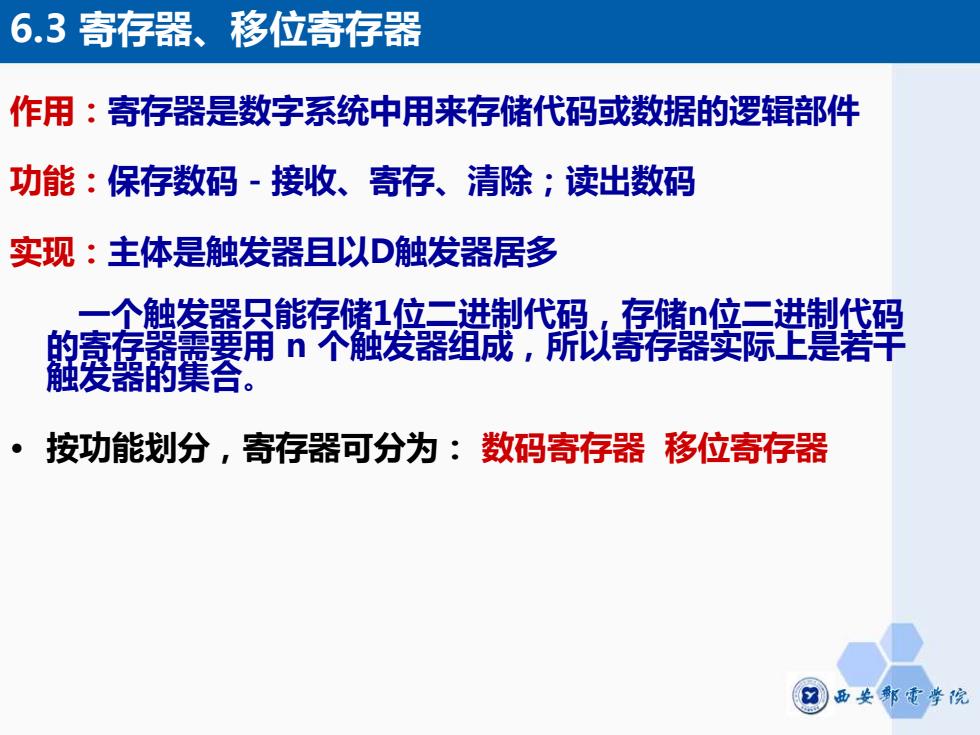

6.3 寄存器、移位寄存器 作用：寄存器是数字系统中用来存储代码或数据的逻辑部件 功能：保存数码－接收、寄存、清除；读出数码 实现：主体是触发器且以D触发器居多 一个触发器只能存储1位二进制代码，存储n位二进制代码 的寄存器需要用 n 个触发器组成，所以寄存器实际上是若干 触发器的集合。 • 按功能划分，寄存器可分为： 数码寄存器 移位寄存器
6.3.1数码寄存器 数码寄存器是能够存放二进制数码的电路。由于触发器具 有记忆功能，因此可以作为数码寄存器。 由D触发器实现寄存一位数码的寄存单元如下图。 工作原理：若DI=0,在存数指令的作用下，Qn+1=0 若DI=1,在存数指令的作用下，Qn+1=1 D
6.3.1 数码寄存器 数码寄存器是能够存放二进制数码的电路。由于触发器具 有记忆功能，因此可以作为数码寄存器。 由D触发器实现寄存一位数码的寄存单元如下图。 工作原理： 若DI=0，在存数指令的作用下，Qn+1 =0 若DI=1，在存数指令的作用下，Qn+1 =1 DI 存 存 存 存 Q Q D
6.3.1数码寄存器 在存数指令的作用下，将输入信号的数码D存入到D触发器中。 寄存器只用来存放数码，一般仅具有接收数码，保持并清除原有数码等功能， 电路结构和工作原理都比较简单。 一个多位的数码寄存器，可以看作是多个触发器的并行使用。 4位数码寄存器 在CP的上升沿，将输入并行四位数码D1D2D3D4存入到4级D触发器中

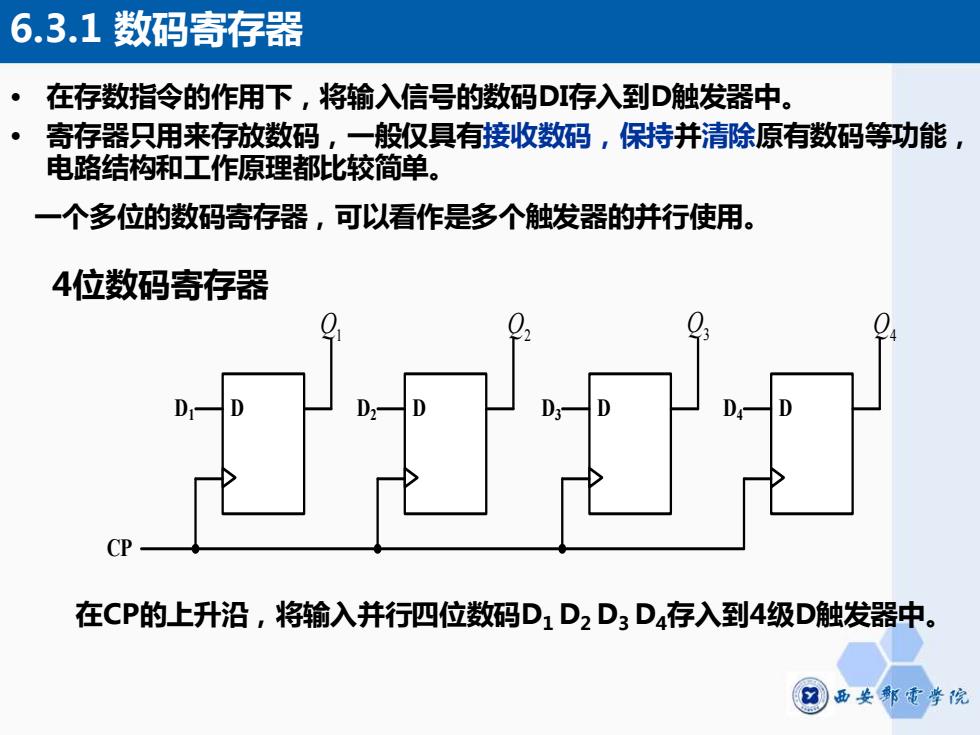

6.3.1 数码寄存器 • 在存数指令的作用下，将输入信号的数码DI存入到D触发器中。 • 寄存器只用来存放数码，一般仅具有接收数码，保持并清除原有数码等功能， 电路结构和工作原理都比较简单。 一个多位的数码寄存器，可以看作是多个触发器的并行使用。 4位数码寄存器 D1 Q1 D D2 Q2 D D3 Q3 D D4 Q4 D CP 在CP的上升沿，将输入并行四位数码D1 D2 D3 D4存入到4级D触发器中
6.3.2移位寄存器 移位寄存器是一个同步时序电路。除具有存放数 码的功能外，还具有将数码移位的功能，即在时钟CP 作用下，能够把寄存器中存放的数码依次左移或右移。 移位寄存器的功能 并入并出-数据寄存 并入串出-多位数据共信道传输 串入并出·共信道传输数据接收 串入串出-数字延迟 ⊙西安邹重学院
6.3.2 移位寄存器 移位寄存器是一个同步时序电路。除具有存放数 码的功能外，还具有将数码移位的功能，即在时钟CP 作用下，能够把寄存器中存放的数码依次左移或右移。 并入串出－多位数据共信道传输 串入并出－共信道传输数据接收 串入串出－数字延迟 并入并出－数据寄存 移位寄存器的功能
