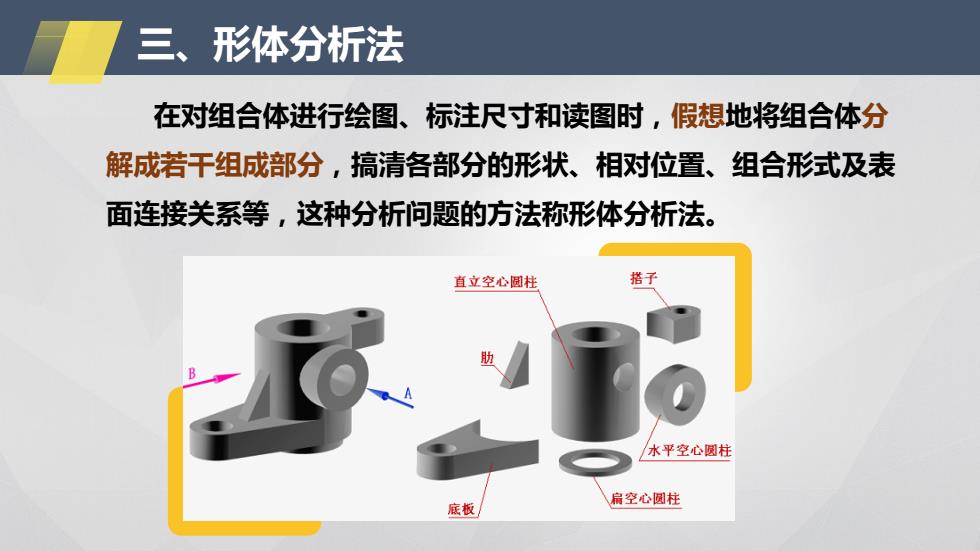

三、形体分析法 在对组合体进行绘图、标注尺寸和读图时，假想地将组合体分 解成若干组成部分，搞清各部分的形状、相对位置、组合形式及表 面连接关系等，这种分析问题的方法称形体分析法。 直立空心圆柱 搭子 水平空心圆柱 扁空心圆柱 底板
三、形体分析法 在对组合体进行绘图、标注尺寸和读图时，假想地将组合体分 解成若干组成部分，搞清各部分的形状、相对位置、组合形式及表 面连接关系等，这种分析问题的方法称形体分析法
§4-2组合体三视图 及其画法 ●●● ●●● ●●e ●●e ●●●
§4-2组合体三视图 及其画法

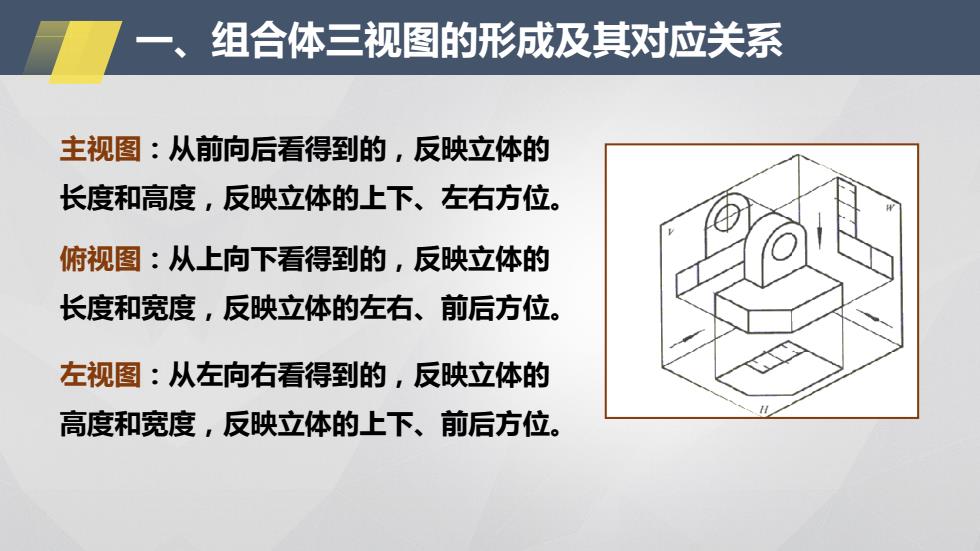

一、组合体三视图的形成及其对应关系 主视图：从前向后看得到的，反映立体的 长度和高度，反映立体的上下、左右方位。 俯视图：从上向下看得到的，反映立体的 长度和宽度，反映立体的左右、前后方位。 左视图：从左向右看得到的，反映立体的 高度和宽度，反映立体的上下、前后方位
主视图：从前向后看得到的，反映立体的 长度和高度，反映立体的上下、左右方位。 俯视图：从上向下看得到的，反映立体的 长度和宽度，反映立体的左右、前后方位。 左视图：从左向右看得到的，反映立体的 高度和宽度，反映立体的上下、前后方位。 一、组合体三视图的形成及其对应关系
结构位置对应关系： (1)主俯视图见左右； (2)主左视图分上下； (3)俯左视图列前后。 投影对应规律： 左 右 (1)主俯视图长对证（A); 前 (2)主左视图高平齐(B); (3)俯左视图宽相等(C)
（1）主俯视图长对正（A）; （2）主左视图高平齐（B）; （3）俯左视图宽相等（C）。 （1）主俯视图见左右; （2）主左视图分上下; （3）俯左视图列前后。 结构位置对应关系： 投影对应规律：
二、组合体视图画法 选择主视图的基本原则： 1、自然位置安放 2、较多地反映形位特征 3、其他视图虚线最少 B B A
选择主视图的基本原则： 1、自然位置安放 2、较多地反映形位特征 3、其他视图虚线最少 二、组合体视图画法 B A C D B A D
