类型 按所承担任务分： 一节制闸进水闸是用来从河道、 湖泊、水库引取水 流，一般建于引水渠道的首部。 一进水闸用以控制水位、流量 一排水闸一般修在江河沿岸排水沟或河道末端 一分洪 常建于泄洪能力不足的河段上游适当地点建造，形 成滞洪区、湖泊。 挡潮闸挡潮、排水和蓄淡的目的 冲沙闸用来排除进水闸或拦河（节制）闸前淤积的 泥沙，减少泥沙入渠
类 型 • 按所承担任务分： – 节制闸 进水闸是用来从河道、湖泊、水库引取水 流，一般建于引水渠道的首部。 – 进水闸 用以控制水位、流量 – 排水闸 一般修在江河沿岸排水沟或河道末端 – 分洪闸 常建于泄洪能力不足的河段上游适当地点建造，形 成滞洪区、湖泊。 – 挡潮闸 挡潮、排水和蓄淡的目的 – 冲沙闸 用来排除进水闸或拦河（节制）闸前淤积的 泥沙，减少泥沙入渠

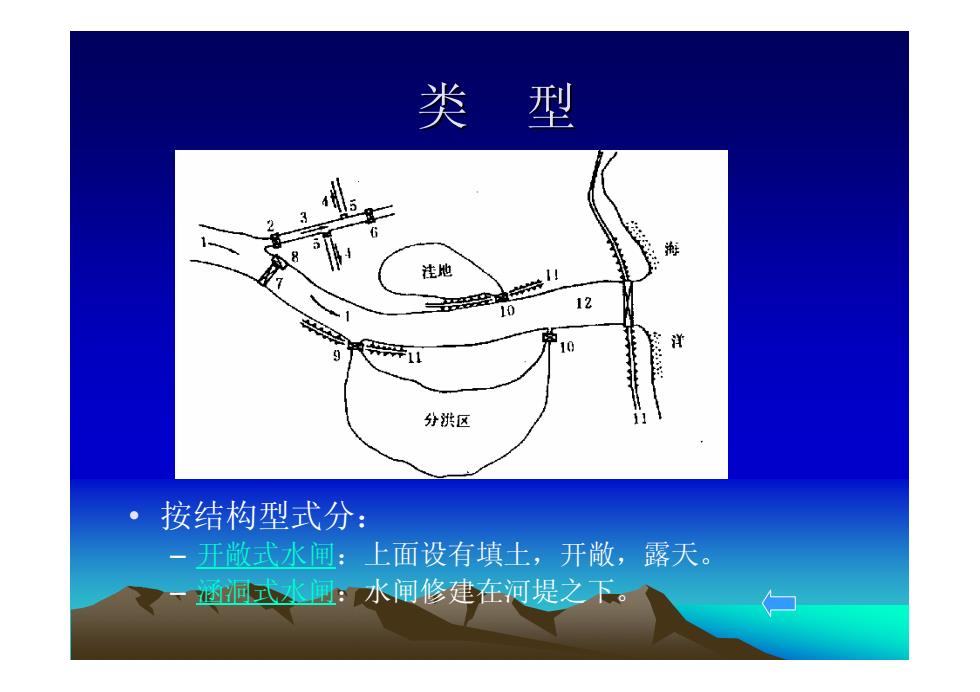

类型 海 注地 12 10 10 分洪区 ·按结构型式分： -开敞式水闻：上面设有填土，开敞，露天。 一涵式水回：水闻修建在河堤之下
类 型 • 按结构型式分： – 开敞式水闸：上面设有填土，开敞，露天。 – 涵洞式水闸：水闸修建在河堤之下

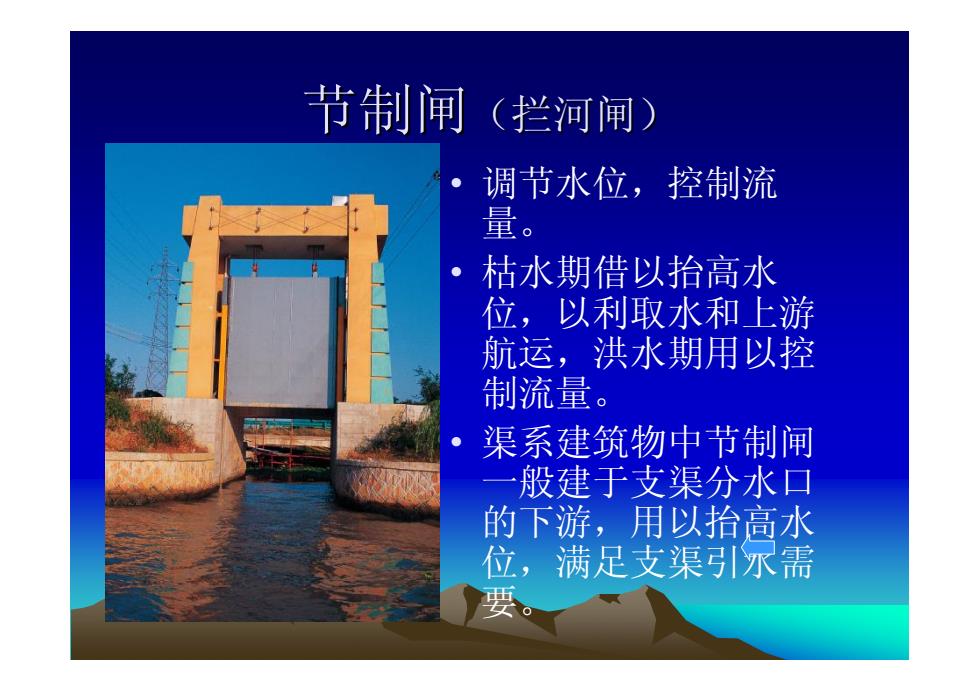

节制闸 (拦河闸) 调节水位，控制流 量。 枯水期借以抬高水 位，以利取水和上游 航运，洪水期用以控 制流量。 渠系建筑物中节制闸 般建于支渠分水口 的下游，用以抬高水 位，满足支渠引不需 要
节制闸（拦河闸） • 调节水位，控制流 量。 • 枯水期借以抬高水 位，以利取水和上游 航运，洪水期用以控 制流量。 • 渠系建筑物中节制闸 一般建于支渠分水口 的下游，用以抬高水 位，满足支渠引水需 要

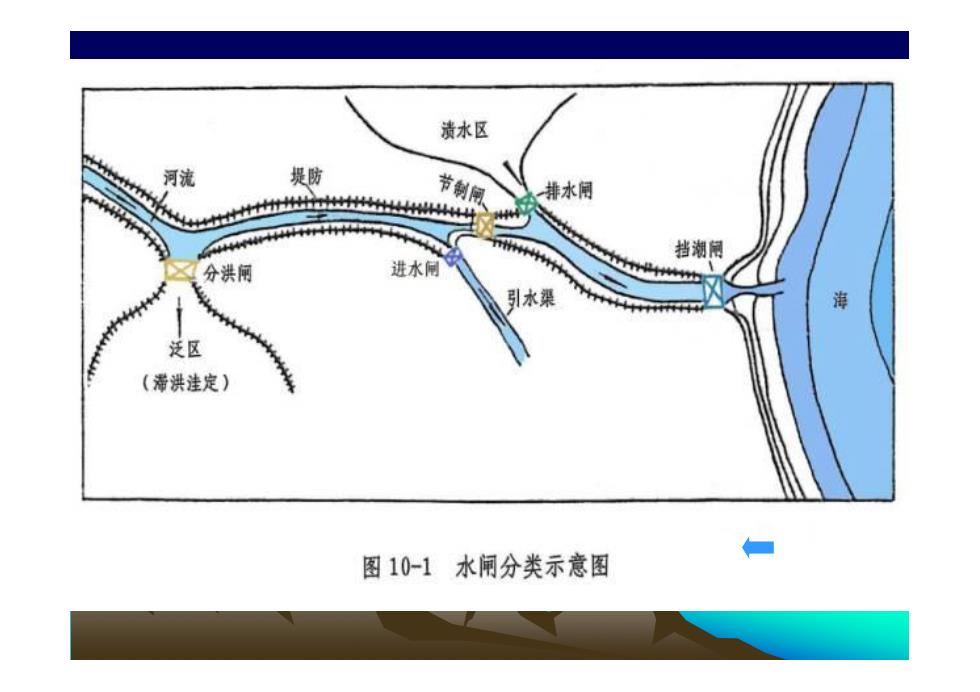

溃水区 堤防 节制 兼水 挡潮 分洪闸 进水同 海 泛区 (滞洪洼定) 图10-1水闸分类示意图

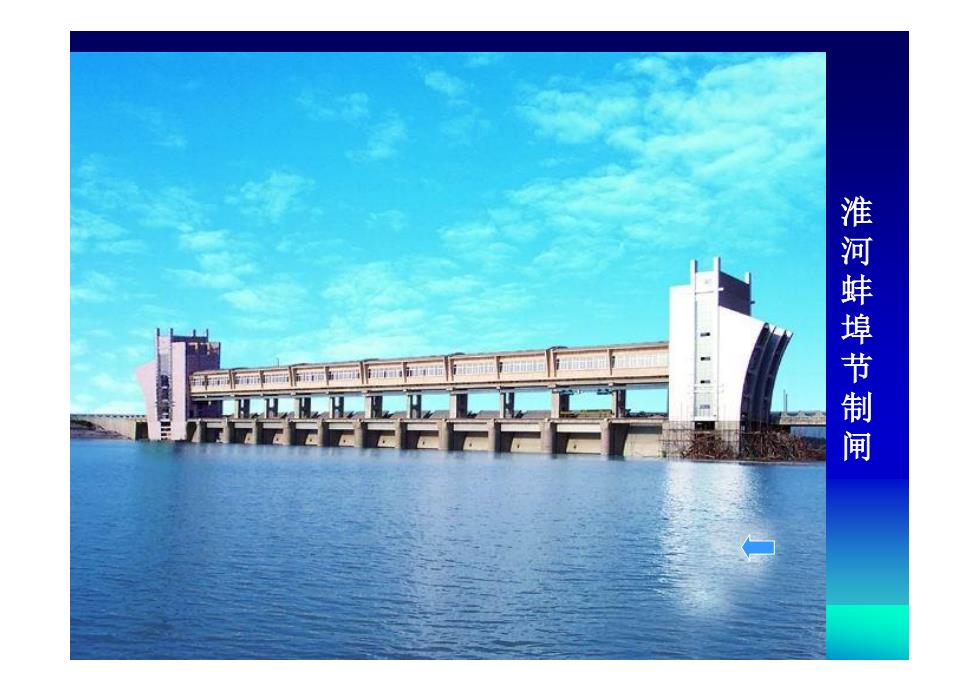

淮河蚌埠节制闸
淮河蚌埠节制闸
