3.结束中断处理的方式 (1)中断自动结束方式 (2)一般的中断结束方式 (3)特殊的中断结束方式
3. 结束中断处理的方式 (1) 中断自动结束方式 (2) 一般的中断结束方式 (3) 特殊的中断结束方式

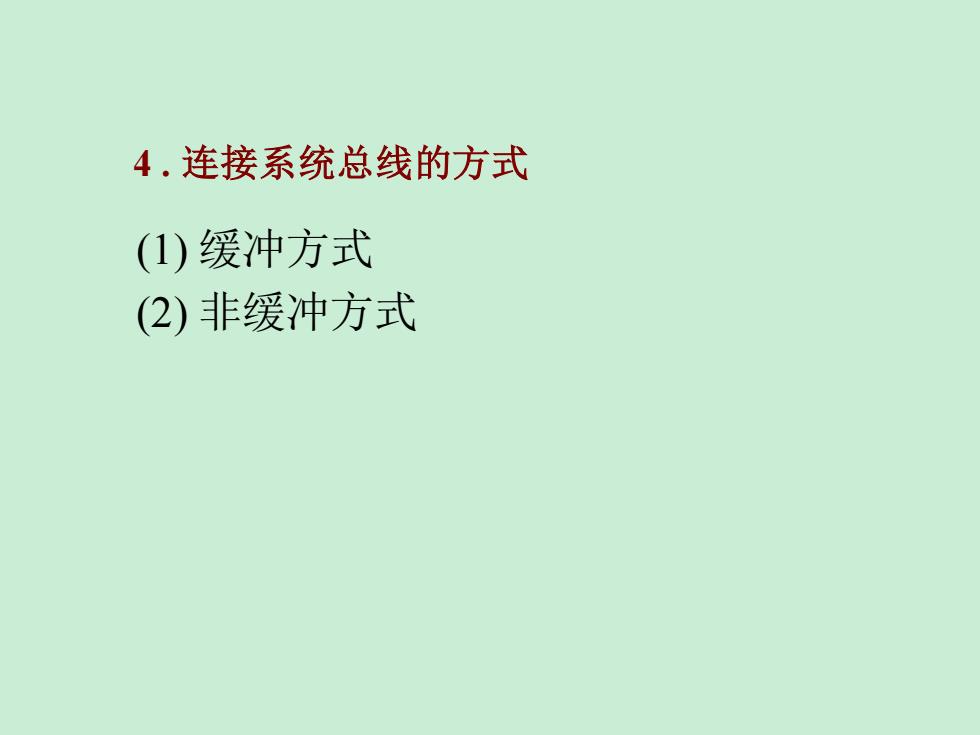

4.连接系统总线的方式 (1)缓冲方式 (2)非缓冲方式
4 . 连接系统总线的方式 (1) 缓冲方式 (2) 非缓冲方式
5.引入中断请求的方式 (1)边沿触发方式 (2)电平触发方式 (3)中断查询方式 中断查询方式的特点： 不向CPU发中断请求信号 CPU内部的中断允许触发器复位 CPU要使用软件查询来确认中断源
5 . 引入中断请求的方式 (1) 边沿触发方式 (2) 电平触发方式 (3) 中断查询方式 中断查询方式的特点： 不向CPU发中断请求信号 CPU内部的中断允许触发器复位 CPU要使用软件查询来确认中断源
7.1.38259A的初始化命令字和操作命令字 1.8259A的初始化命令字 ()ICW1的格式和含义 AO D7 D6 D5 D4 D3 D2 D1 DO 0 1 LTII时ADIP SNGL IC4
7.1.3 8259A的初始化命令字和操作命令字 1. 8259A的初始化命令字 (1) ICW1的格式和含义
(2)ICW2的格式和含义 表7.1中断类型码与CW2及引脚序号的关系 引入中断 中 每 类型码 的引脚 D D. D D D为 D: D D IRo T To T 人 T 0 0 0 R To T 0 0 1 T 777777 FE EE EH 1 0 IR, T 1 1 T. 1 0 0 1 0 1 R E T 1 1 0 T Ta Ty T T
(2) ICW2的格式和含义
