实验一系统认识 实验目的：掌握TDN8651教学实验系统的基本操作 二、实验设备：TDN86/51教学实验系统一台。 三、实验内容及步骤： 1.熟悉系统： 操作步骤： ①用串行通信电缆将实验系统与微机相连 (②)将位于实验系统中线路板右下角的系统状态选择开关拨到86档，开启实验系统： (3)在C:8651DOS文件夹下双击MD86图标，选择对应的串口号，进入集成系统软件环 境，屏幕上出现提示符“)”(8086 Debug界面)： ()在此界面下，屏暮上端为菜单栏，可通过各功能韩选择使用综辑、汇编、调试、示 波器等功能：屏幕中部为调试窗口(Debug)和寄存器、标志位显示窗口：屏幕下 方为信息栏 显示当前信息 2.实验内容一：从3500州内存单元开始建立0一15共16个数据。 程序如下：(A1-1.ASM) STACK SEGMENT STACK DW 64 DUP(?) :定义堆栈段 STACK ENDS CODE SEGMENT :定义代码段 ASSUME CS:CODE START:MOV DL,3500H ；设数据区首址 MOV CX.0010H :字节数送CX MOV AX.0000H SAHF AI:MOV [DI].AL ；写入一字节 INC DI ；修改地址指针 INCAX 修改数据 DAA 十讲制调 LOOP A 未填完转移 A2:JMPA2 CODE ENDS END START 操作步骤： )压F1健，进入全屏幕编辑操作 打开A-1.ASM文件，阅读、检查程序： 压ALT+X返回集成软件环境 (②)压F2健，对源程序进行汇编： 在信息栏输入待汇编的文件名：A1/ 系统自动完成汇编并生成OB文件和M文件 注意按屏幕提示信息操作。 (③)压F3键，对汇编生成的目标文件进行连接： 在信息栏输入待连接的文件名：A1/ 系统自动连接并生成相应的可执行文件A1.EXE
2 实验一 系统认识 一、实验目的：掌握 TDN86/51 教学实验系统的基本操作。 二、实验设备：TDN86/51 教学实验系统一台。 三、实验内容及步骤： 1． 熟悉系统： 操作步骤： ⑴ 用串行通信电缆将实验系统与微机相连； ⑵ 将位于实验系统中线路板右下角的系统状态选择开关拨到 86 档，开启实验系统； ⑶ 在 C:\8651DOS 文件夹下双击 MD86 图标，选择对应的串口号，进入集成系统软件环 境，屏幕上出现提示符“〉”（8086 Debug 界面）； ⑷ 在此界面下，屏幕上端为菜单栏，可通过各功能健选择使用编辑、汇编、调试、示 波器等功能；屏幕中部为调试窗口（Debug）和寄存器、标志位显示窗口；屏幕下 方为信息栏，显示当前信息。 2． 实验内容一：从 3500H 内存单元开始建立 0—15 共 16 个数据。 程序如下：（A1-1.ASM） STACK SEGMENT STACK DW 64 DUP(?) ；定义堆栈段 STACK ENDS CODE SEGMENT ；定义代码段 ASSUME CS:CODE START: MOV DI, 3500H ；设数据区首址 MOV CX, 0010H ；字节数送 CX MOV AX, 0000H SAHF A1: MOV [DI], AL ；写入一字节 INC DI ；修改地址指针 INC AX ；修改数据 DAA ；十进制调整 LOOP A1 ；未填完转移 A2: JMP A2 CODE ENDS END START 操作步骤： ⑴ 压 F1 健，进入全屏幕编辑操作： 打开 A1-1.ASM 文件，阅读、检查程序； 压 ALT+X 返回集成软件环境。 ⑵ 压 F2 键，对源程序进行汇编： 在信息栏输入待汇编的文件名：A1↙ 系统自动完成汇编并生成 OBJ 文件和 M 文件。 注意按屏幕提示信息操作。 ⑶ 压 F3 键，对汇编生成的目标文件进行连接： 在信息栏输入待连接的文件名：A1↙ 系统自动连接并生成相应的可执行文件 A1.EXE
注意屏幕显示的连接信息。 (④)压F5键，装入程序： 在信息栏输入文件名：A1EXE/ 填入程序段地 止(CS):0000 填入偏移量地址(IP):2000 屏落是示：L0AD0K! (5)键入U0000:2000/讲行反汇编，拾杏程序是否正确装入 (⑥)运行程 提示符下键入：G=0000:2000 压CTRL+C返回监控状态。 (7)显示内存单元内容：键入D0000:3500/,可以查看3500-350刚单元中的内容是否 为0一15共16个数。 思考：如果装入的数是10,11,12 程序应作何修改 3.实验内容二：将内存3500H单元开始的16个数据传递到3600H单元开始的数据区中。 程序如下：(A2-1.ASM) STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START:MOV SI,3500H :建立源地址指针 MOV DL 3600H ：建立目标地址指针 MOV CX,0008H :字节数送入CX A1:MOV AX,[SI 取源数据 字送A MOV [DI].AX :将源数据送目标地址单元中 INCSI :修正指针 INC SI INC DI INCDI DEC CX ：判断是否传送完 inzal A2:JMPA2 CODE ENDS END START 提示：调入源程序、汇编、连接、装入过程同实验内容一，源程序名为A1-2.ASM 键入：E3500/,在3500-3510单元中分别送入16个数据。 健入：D3500/,检查装入的数据是否正确。 犍入：G=0000:2000/,运行程序，压CTLC返回监控状态 键入：D3600/,检查传递结果
3 注意屏幕显示的连接信息。 ⑷ 压 F5 键，装入程序： 在信息栏输入文件名：A1.EXE ↙ 填入程序段地址（CS）：0000↙ 填入偏移量地址（IP）：2000↙ 屏幕显示：LOAD OK! ⑸ 键入 U0000：2000↙ 进行反汇编，检查程序是否正确装入。 ⑹ 运行程序： 在“>”提示符下键入：G=0000：2000↙ 压 CTRL+C 返回监控状态。 ⑺ 显示内存单元内容：键入 D0000：3500↙，可以查看 3500-350FH 单元中的内容是否 为 0～15 共 16 个数。 思考：如果装入的数是 10，11，12，.，程序应作何修改？ 3． 实验内容二：将内存 3500H 单元开始的 16 个数据传递到 3600H 单元开始的数据区中。 程序如下：（A2-1.ASM） STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV SI, 3500H ；建立源地址指针 MOV DI, 3600H ；建立目标地址指针 MOV CX, 0008H ；字节数送入 CX A1: MOV AX, [SI] ；取源数据一字送 AX MOV [DI], AX ；将源数据送目标地址单元中 INC SI ；修正指针 INC SI INC DI INC DI DEC CX ；判断是否传送完 JNZ A1 A2: JMP A2 CODE ENDS END START 提示：调入源程序、汇编、连接、装入过程同实验内容一，源程序名为 A1-2.ASM。 键入：E3500↙，在 3500~3510 单元中分别送入 16 个数据。 键入：D3500↙，检查装入的数据是否正确。 键入：G=0000：2000↙，运行程序，压 CTRL+C 返回监控状态。 键入：D3600↙，检查传递结果
实验二 显示程序实验 一、实验目的：了解TDN86/51系统中NT10H各功能块的作用及用法： 掌握字符方式下PC机显示器显示控制。 二、实验设备：TDN86/51教学实验系统一台。 三、实验内容及步骤： 1,显示器0功能调用使用说明如下： INT1OH使用说明 )入口：AH=00H,AL-01H 功能：清屏 (②)入口：AH=01H,AL=数据 功能：写AL中的数据到屏幕上 AH-06H,DS: BX=字串首址，且字符串尾用0OH填充。 功能：显示一字串，直到遇到0OH为止 2.在显示器上显示26个英文字母： 程序如下：(A8-1.ASM) STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START:MOV CX,001AH :显示字符数送CX :显示字符“A” ；显万 字然 Al:MOV AL,BL INT IOH INC BL :显示下一个字符 PUSH CX MOV CX.OFFFFH A2:LOOPA2 POP CX DEC CX nzAl INT 03H CODE ENDS END START ▲调入源程序并检查无误后，经汇编、连接后装入系统。 ▲键入G=0000：2000/,运行程序，并观察程序运行结果 3.思考题： 修改程序，在显示器上显示“GOOD AFTERNOON.”。 要求：分别用AH=01(写AL中的字符到屏幕)功能块和A=O6(显示一字串 功能块米完成。(A8-2.ASM和A8-3.ASM

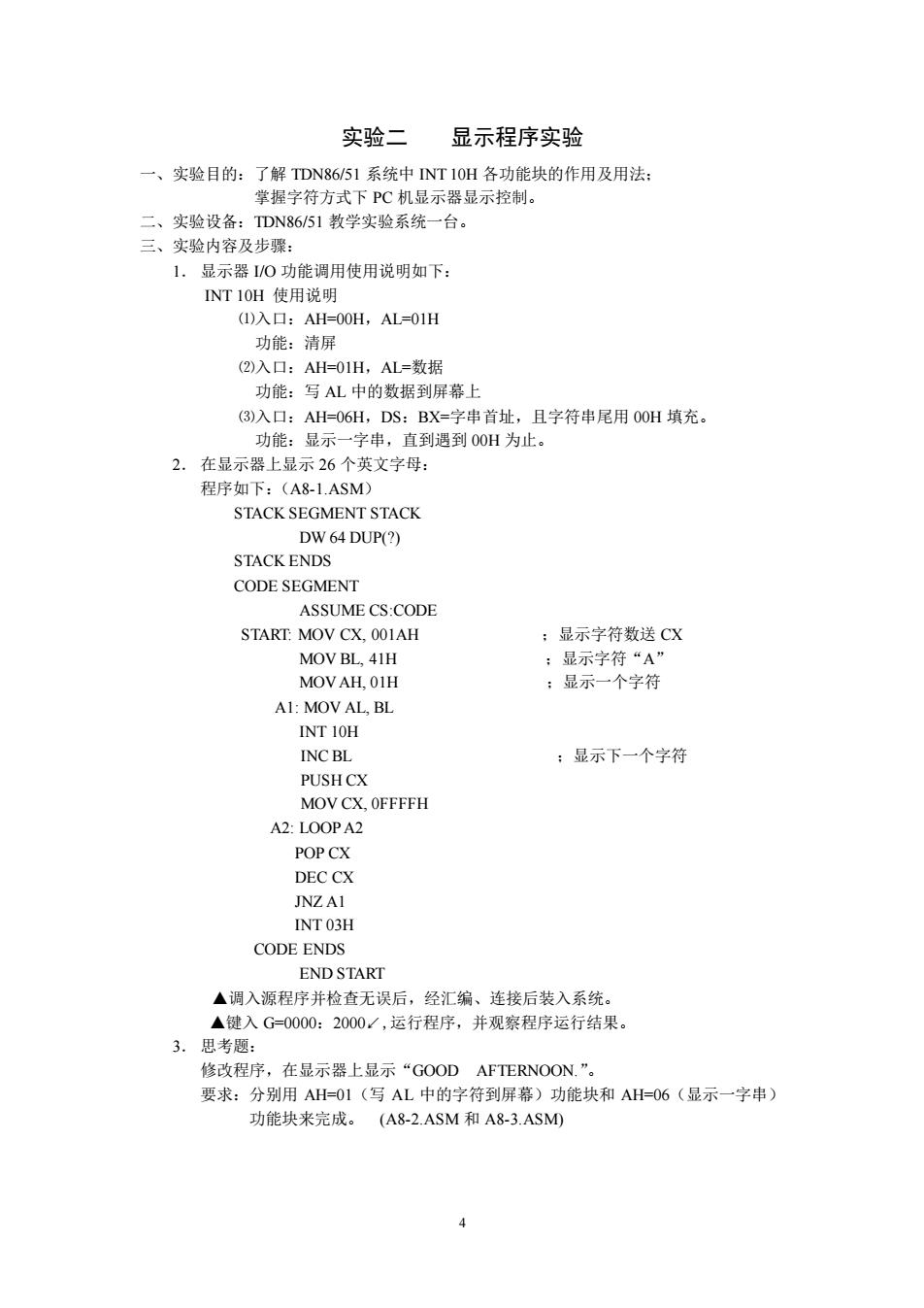

4 实验二 显示程序实验 一、实验目的：了解 TDN86/51 系统中 INT 10H 各功能块的作用及用法； 掌握字符方式下 PC 机显示器显示控制。 二、实验设备：TDN86/51 教学实验系统一台。 三、实验内容及步骤： 1． 显示器 I/O 功能调用使用说明如下： INT 10H 使用说明 ⑴入口：AH=00H，AL=01H 功能：清屏 ⑵入口：AH=01H，AL=数据 功能：写 AL 中的数据到屏幕上 ⑶入口：AH=06H，DS：BX=字串首址，且字符串尾用 00H 填充。 功能：显示一字串，直到遇到 00H 为止。 2． 在显示器上显示 26 个英文字母： 程序如下：（A8-1.ASM） STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV CX, 001AH ；显示字符数送 CX MOV BL, 41H ；显示字符“A” MOV AH, 01H ；显示一个字符 A1: MOV AL, BL INT 10H INC BL ；显示下一个字符 PUSH CX MOV CX, 0FFFFH A2: LOOP A2 POP CX DEC CX JNZ A1 INT 03H CODE ENDS END START ▲调入源程序并检查无误后，经汇编、连接后装入系统。 ▲键入 G=0000：2000↙,运行程序，并观察程序运行结果。 3． 思考题： 修改程序，在显示器上显示“GOOD AFTERNOON.”。 要求：分别用 AH=01（写 AL 中的字符到屏幕）功能块和 AH=06（显示一字串） 功能块来完成。 (A8-2.ASM 和 A8-3.ASM)
实验三 中断特性及8259应用编程实验 一、 2.掌握8259中断控制器的工作原理 3.掌握8259可编程中断控制器的应用编程： 4.学习掌握8259级连方式的使用方法： 5。学习在接口实验单元上构造连接实验电路的方法 二、 实验设备 1.TDN86/51教学实验系统一台。 2.排线、导线若干。 三、实验内容及步骤： (1)系统中的8259芯片简介 系统中的8259芯片 系统中有2块8259芯片， 片为主片，另一片为从片。系统中的8259芯片工作于 单片方式，也可以由用户扩展连接成级连方式。（在实验箱的左侧） 系统启动时，8259被初始化，其初始化是通过系统中的初始化程序设置初始化命令 字ICW实现的。系统初始化时，趣定O#和4#中新源分别提供给实时钟和与PC微机联 机的串口通信，用户可使用其金的中衡题。在讲入监控后 只右4中断顺外开启 态，其他中断源都被屏蔽了。中断矢量地址与中断号之间的关系如下表： 中断序号‖ 0 1 2 345 67 功能调用08H09H0AH OBH OCH ODH 矢量地址 20H 24H 28H 2CH- 30H 34H 38 3CH 23H 27H 2BH 2FH 33H 37H 3BH 3FH 说明可用可用可用串口2串口1可用可用可用 2. 接口实验单元中的级连实验用8259芯片：除系统中的829芯片外，在接口实验单 元中专门提供有一片8259芯片作为从片，以便能够进行级连。（在实验箱的中部） 3.接口实验单元中还有2个R-S触发器，电路如下图： K (2)实验内容 1.8259应用实验(1) 实验线路：
5 实验三 中断特性及 8259 应用编程实验 一、实验目的： 1． 认识 TDN86/51 系统的中断特性； 2． 掌握 8259 中断控制器的工作原理； 3． 掌握 8259 可编程中断控制器的应用编程； 4． 学习掌握 8259 级连方式的使用方法； 5． 学习在接口实验单元上构造连接实验电路的方法。 二、实验设备： 1． TDN86/51 教学实验系统一台。 2． 排线、导线若干。 三、实验内容及步骤： （1）系统中的 8259 芯片简介 1． 系统中的 8259 芯片 系统中有 2 块 8259 芯片，一片为主片，另一片为从片。系统中的 8259 芯片工作于 单片方式，也可以由用户扩展连接成级连方式。（在实验箱的左侧） 系统启动时，8259 被初始化，其初始化是通过系统中的初始化程序设置初始化命令 字 ICW 实现的。系统初始化时，规定 0#和 4#中断源分别提供给实时钟和与 PC 微机联 机的串口通信，用户可使用其余的中断源。在进入监控后，只有 4#中断源处于开启状 态，其他中断源都被屏蔽了。中断矢量地址与中断号之间的关系如下表： 中断序号 0 1 2 3 4 5 6 7 功能调用 08H 09H 0AH 0BH 0CH 0DH 0EH 0FH 矢量地址 20H ~ 23H 24H ~ 27H 28H ~ 2BH 2CH~ 2FH 30H ~ 33H 34H ~ 37H 38H ~ 3BH 3CH ~ 3FH 说 明 可用 可用 可用 串口 2 串口 1 可用 可用 可用 2． 接口实验单元中的级连实验用 8259 芯片：除系统中的 8259 芯片外，在接口实验单 元中专门提供有一片 8259 芯片作为从片，以便能够进行级连。（在实验箱的中部） 3． 接口实验单元中还有 2 个 R-S 触发器，电路如下图： SS （2）实验内容 1． 8259 应用实验（1） 实验线路： S KK1+ KK1 +5V KK1- R
