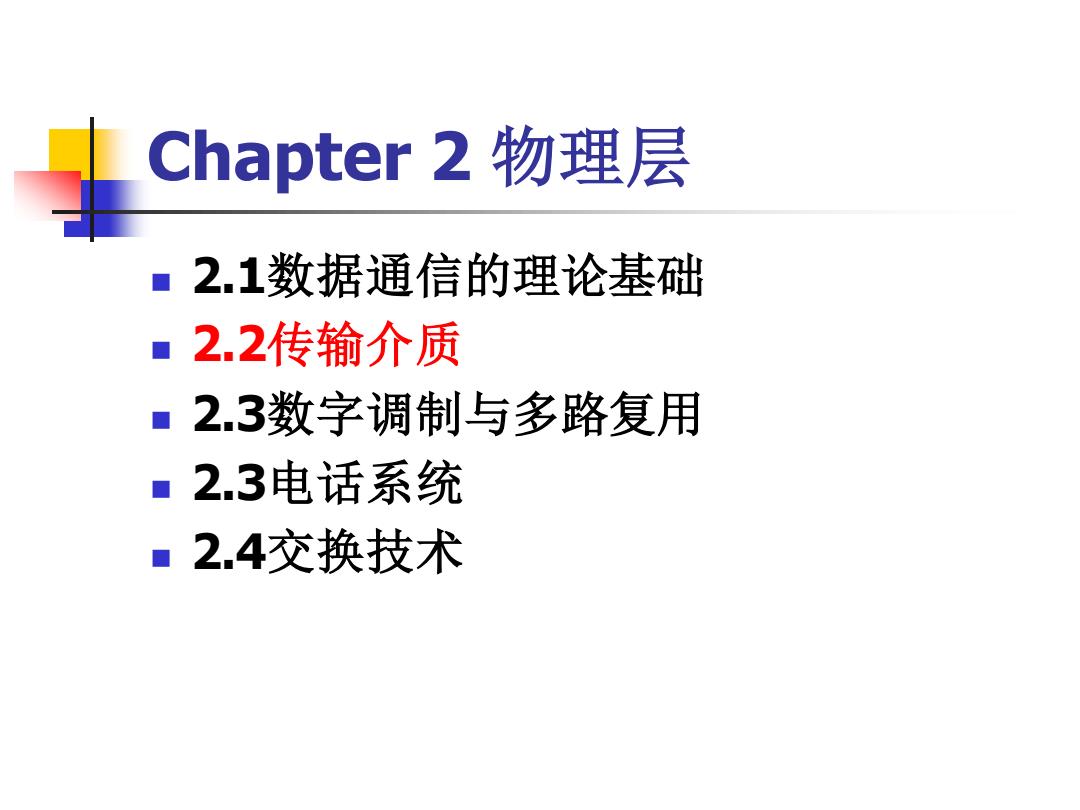

Chapter2物理层 ■2.1数据通信的理论基础 ■2.2传输介质 ■2.3数字调制与多路复用 ■2.3电话系统 ■2.4交换技术
Chapter 2 物理层 ◼ 2.1数据通信的理论基础 ◼ 2.2传输介质 ◼ 2.3数字调制与多路复用 ◼ 2.3电话系统 ◼ 2.4交换技术
2.2传输介质 ■2.2.1双绞线 ■2.2.2同轴电缆 引导性传 ■2.2.3电力线 输介质 ■2.2.4光纤 ■2.2.5无线传输
2.2传输介质 ◼ 2.2.1双绞线 ◼ 2.2.2同轴电缆 ◼ 2.2.3电力线 ◼ 2.2.4光纤 ◼ 2.2.5无线传输 引导性传 输介质

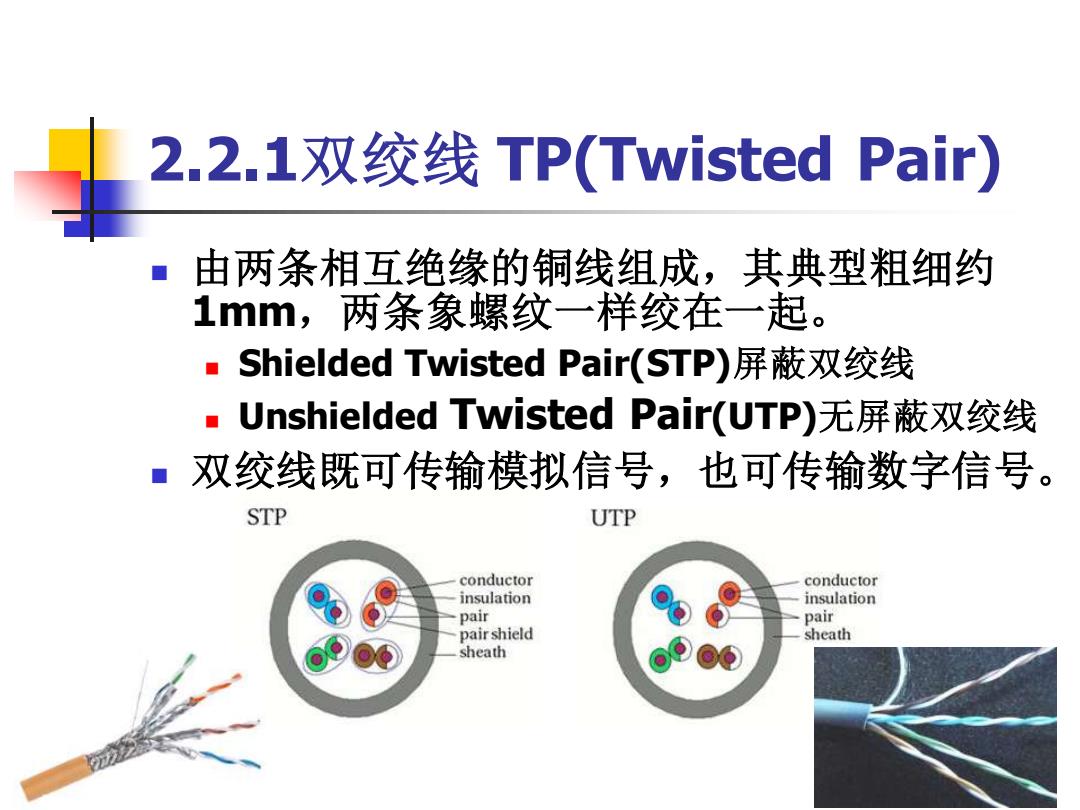

2.2.1双绞线TP(Twisted Pair) 由两条相互绝缘的铜线组成，其典型粗细约 1mm,两条象螺纹一样绞在一起。 ·Shielded Twisted Pair(STP)屏蔽双绞线 ,Unshielded Twisted Pair(UTP)无屏蔽双绞线 ■双绞线既可传输模拟信号，也可传输数字信号。 STP UTP conductor conductor insulation insulation pair pair pair shield sheath sheath
2.2.1双绞线 TP(Twisted Pair) ◼ 由两条相互绝缘的铜线组成，其典型粗细约 1mm，两条象螺纹一样绞在一起。 ◼ Shielded Twisted Pair(STP)屏蔽双绞线 ◼ Unshielded Twisted Pair(UTP)无屏蔽双绞线 ◼ 双绞线既可传输模拟信号，也可传输数字信号

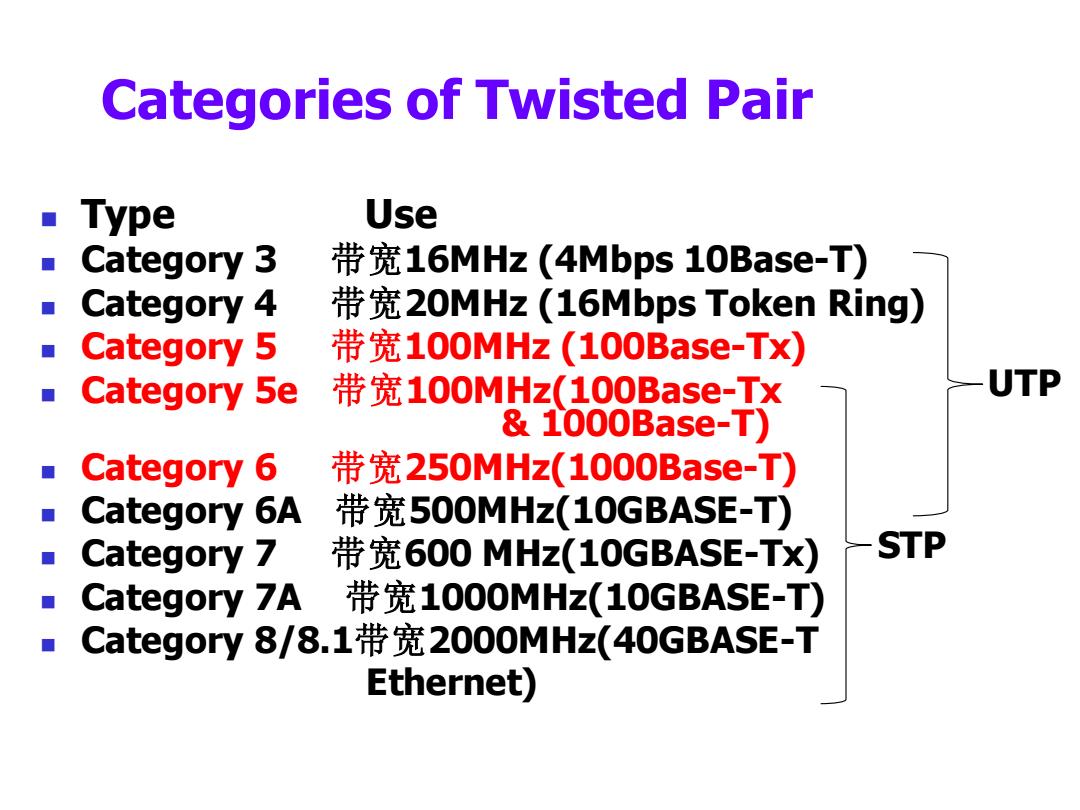

Categories of Twisted Pair ■ Type Use Category 3 带宽16MHz(4Mbps10Base-T) Category 4 带宽20MHz(16 Mbps Token Ring) Category 5 带宽100MHz(100Base-Tx) Category 5e 带宽100MHz(100Base-Tx UTP 1000Base-T) Category 6 带宽250MHz(1000Base-T) Category 6A 带宽500MHz(10 GBASE-T) Category 7 带宽600MHz(10 GBASE-TX) -STP Category7A带宽1000MHz(10 GBASE-T) Category8/8.1带宽2000MHz(40 GBASE-T Ethernet)
Categories of Twisted Pair ◼ Type Use ◼ Category 3 带宽16MHz (4Mbps 10Base-T) ◼ Category 4 带宽20MHz (16Mbps Token Ring) ◼ Category 5 带宽100MHz (100Base-Tx) ◼ Category 5e 带宽100MHz(100Base-Tx & 1000Base-T) ◼ Category 6 带宽250MHz(1000Base-T) ◼ Category 6A 带宽500MHz(10GBASE-T) ◼ Category 7 带宽600 MHz(10GBASE-Tx) ◼ Category 7A 带宽1000MHz(10GBASE-T) ◼ Category 8/8.1带宽2000MHz(40GBASE-T Ethernet) UTP STP

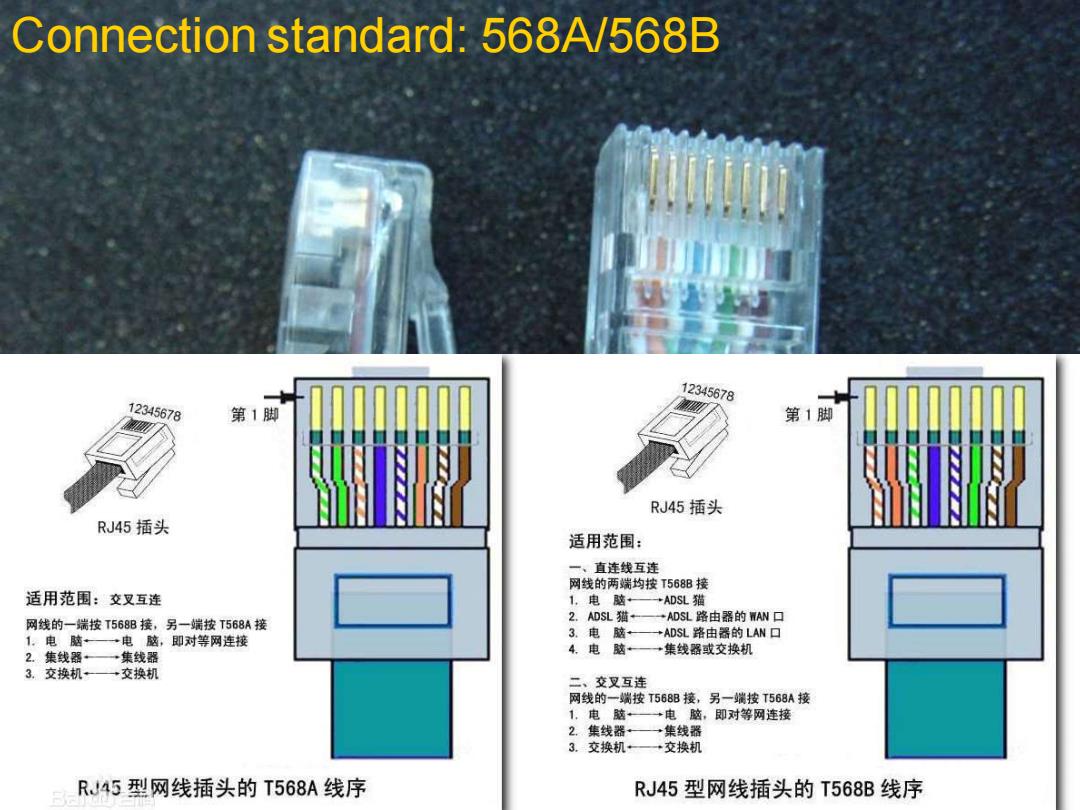

Connection standard:568A/568B 12345678 12345678 第1脚 第1脚 RJ45插头 RJ45插头 适用范围： 一、直连线互连 网线的两端均按T568B接 适用范围：交叉互连 1,电脑—一→ADSL猫 网线的一瑞按T568B接，另-端按T568A接 2.ADSL猫·一ADSL路由器的AN口 1,电脑·—一电脑，即对等网连接 3.电脑— +ADSL路由器的LAN口 2.集线器· →集线器 4.电脑+— +集线器或交换机 3.交换机 →交换机 二、交叉互连 网线的一端按T568B接，另一端按T568A接 1,电脑—→电脑，即对等网连接 2.集线器 →集线器 3.交换机·—→交换机 RJ45型网线插头的T568A线序 RJ45型网线插头的T568B线序
Connection standard: 568A/568B
