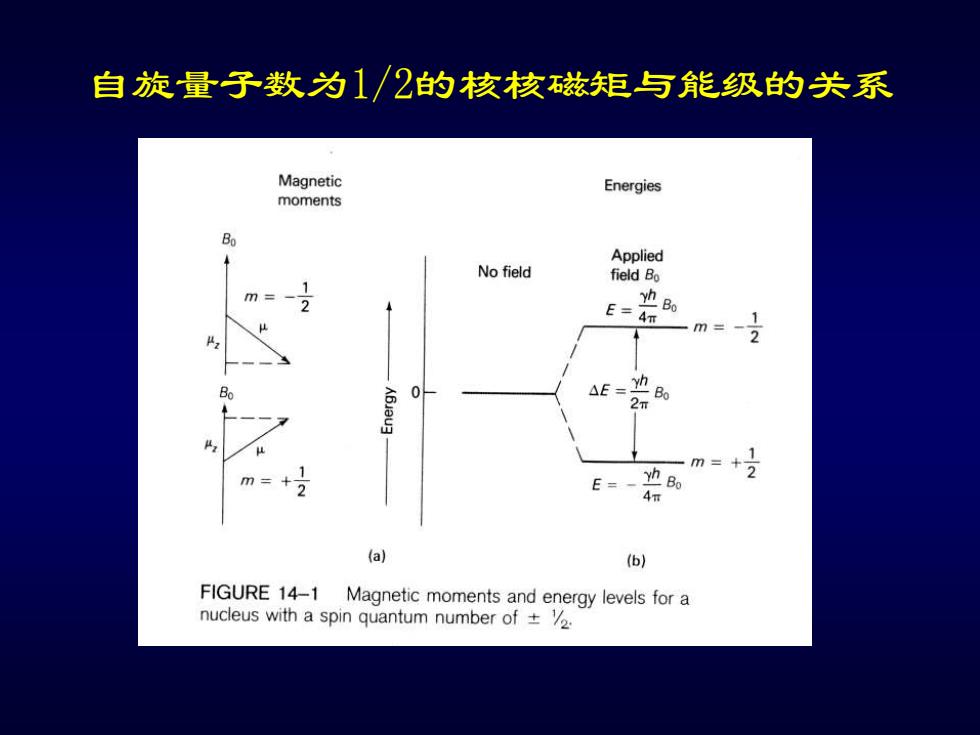

自旋量子数为1/2的核核磁矩与能级的关系
自旋量子数为1/2的核核磁矩与能级的关系
(a)地球重力场中陀螺的进动 (b)磁场中磁性核的进动 核的进动圆频率： = 2 = B0
(a)地球重力场中陀螺的进动 (b)磁场中磁性核的进动 核的进动圆频率： = 2 = B0

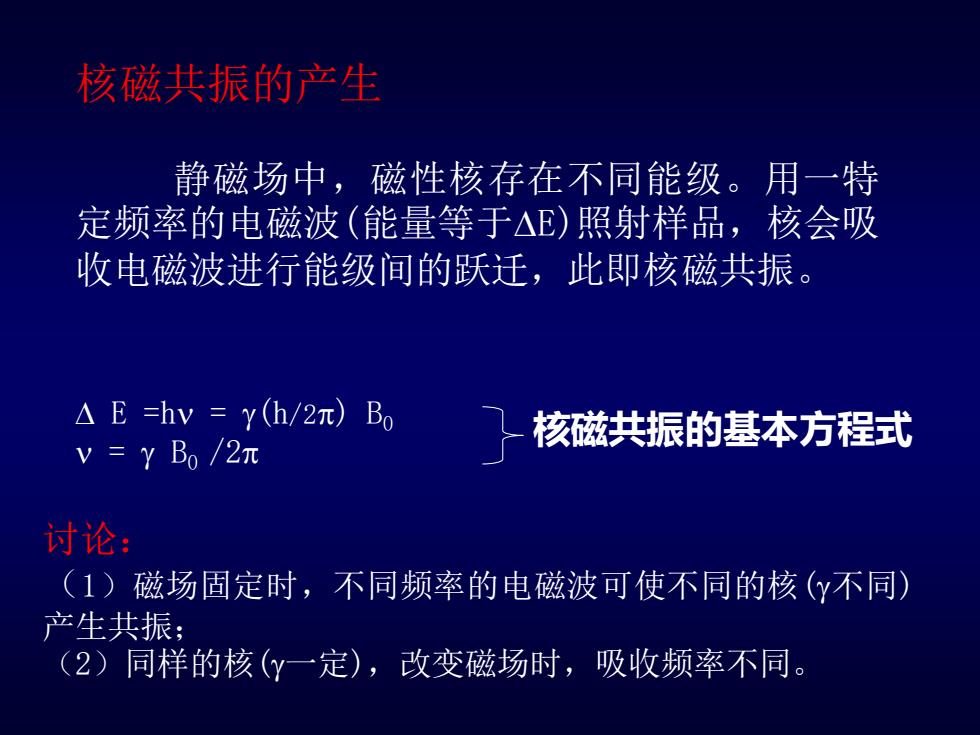

核磁共振的产生 静磁场中，磁性核存在不同能级。用一特 定频率的电磁波(能量等于E)照射样品，核会吸 收电磁波进行能级间的跃迁，此即核磁共振。 E =h = (h/2) B0 = B0 /2 核磁共振的基本方程式 讨论： （1）磁场固定时，不同频率的电磁波可使不同的核(不同) 产生共振； （2）同样的核(一定)，改变磁场时，吸收频率不同
核磁共振的产生 静磁场中，磁性核存在不同能级。用一特 定频率的电磁波(能量等于E)照射样品，核会吸 收电磁波进行能级间的跃迁，此即核磁共振。 E =h = (h/2) B0 = B0 /2 核磁共振的基本方程式 讨论： （1）磁场固定时，不同频率的电磁波可使不同的核(不同) 产生共振； （2）同样的核(一定)，改变磁场时，吸收频率不同

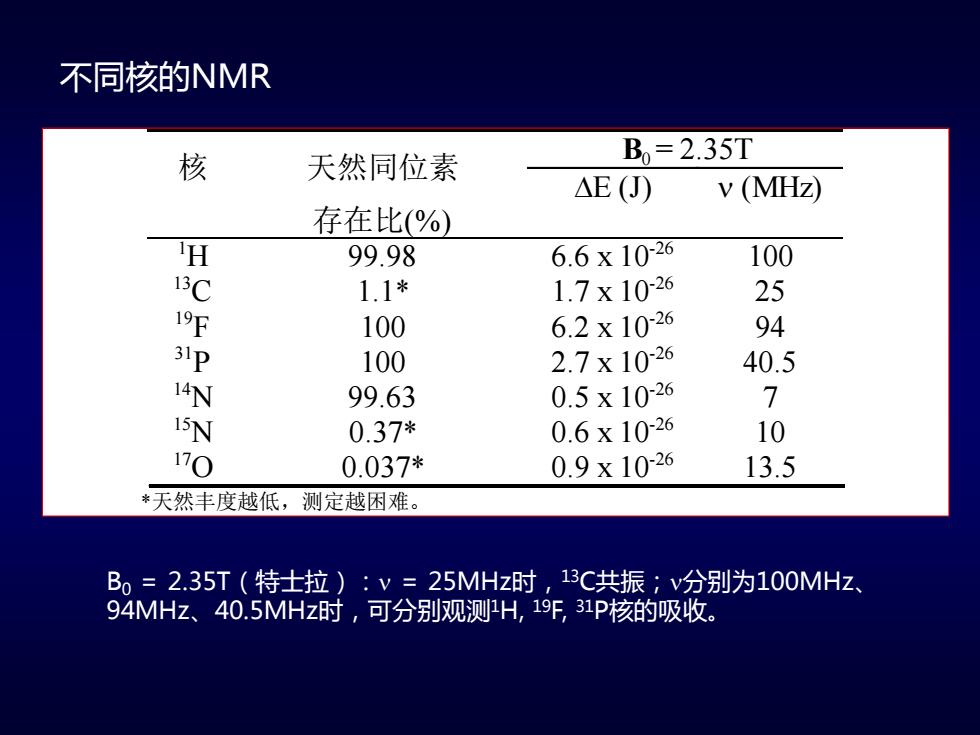

不同核的NMR B0 = 2.35T 核 天然同位素 存在比(%) E (J) (MHz) 1 H 99.98 6.6 x 10-26 100 13C 1.1* 1.7 x 10-26 25 19F 100 6.2 x 10-26 94 31P 100 2.7 x 10-26 40.5 14N 99.63 0.5 x 10-26 7 15N 0.37* 0.6 x 10-26 10 17O 0.037* 0.9 x 10-26 13.5 *天然丰度越低，测定越困难。 B0 = 2.35T（特士拉）： = 25MHz时， 13C共振；分别为100MHz、 94MHz、40.5MHz时，可分别观测1H, 19F, 31P核的吸收
不同核的NMR B0 = 2.35T 核 天然同位素 存在比(%) E (J) (MHz) 1 H 99.98 6.6 x 10-26 100 13C 1.1* 1.7 x 10-26 25 19F 100 6.2 x 10-26 94 31P 100 2.7 x 10-26 40.5 14N 99.63 0.5 x 10-26 7 15N 0.37* 0.6 x 10-26 10 17O 0.037* 0.9 x 10-26 13.5 *天然丰度越低，测定越困难。 B0 = 2.35T（特士拉）： = 25MHz时， 13C共振；分别为100MHz、 94MHz、40.5MHz时，可分别观测1H, 19F, 31P核的吸收

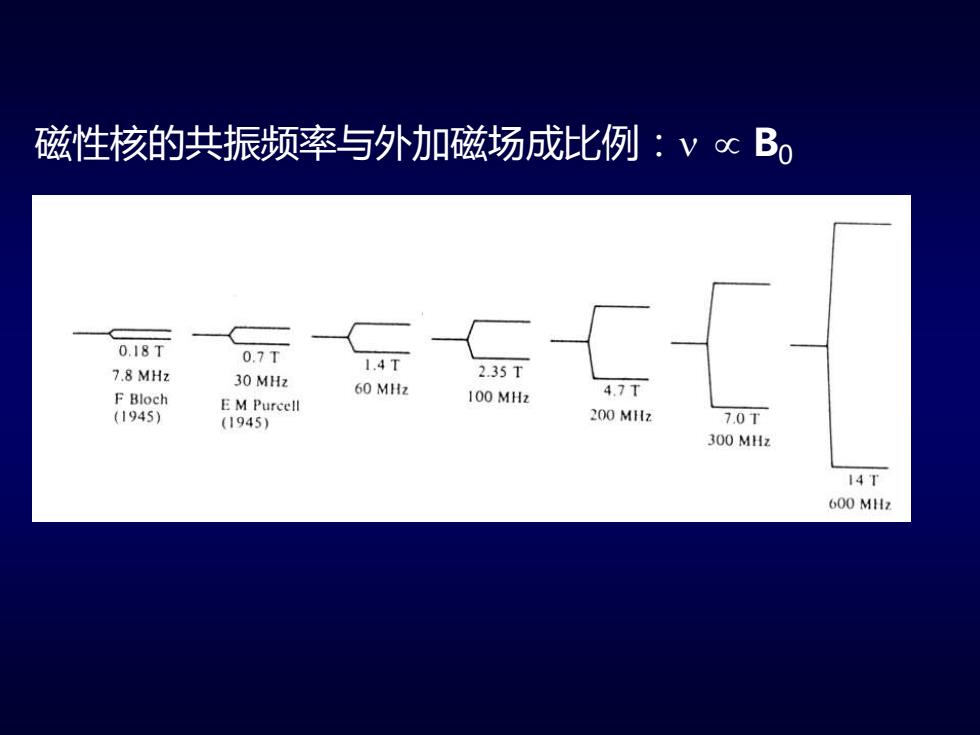

磁性核的共振频率与外加磁场成比例： B0
磁性核的共振频率与外加磁场成比例： B0
