运城学院机电工程系 Mechanical and Electrical Engineering Department 1.1数控技术及数控机床 2022/11/23 立修有满 177打
2022/11/23 11 1.1数控技术及数控机床
1.1数控技术及数控机床 7 一、数控技术及数控机床的发展 机械产品日趋精密、复杂，改 型也日益频繁，对机械产品的质量 和生产率提出了越来越高的要求， 从而对机床的的性能、精度及自动 化程度提出了越来越高的要求。 科学技术的进步和机械产品市场 竞争的日趋激烈，使机械产品不断改 型和更新换代，批量相对减少，质量 要求越来越高。机械制造业中单件与 小批生产的零件（批量在10°100件）约 sanwen.net 12 占机械加工总量的80%左右。 运城学院机电工程系 2022/11/23
2022/11/23 12 1 . 1 数控技术及数控机床 机械产品日趋精密、复杂，改 型也日益频繁，对机械产品的质量 和生产率提出了越来越高的要求， 从而对机床的的性能、精度及自动 化程度提出了越来越高的要求。 科学技术的进步和机械产品市场 竞争的日趋激烈，使机械产品不断改 型和更新换代，批量相对减少，质量 要求越来越高。机械制造业中单件与 小批生产的零件 (批量在10~100 件 ) 约 占机械加工总量的80％左右。 一、数控技术及数控机床的发展
1.1数控技术及数控机床 一、数控技术及数控机床的发展 为了解决单件、小批量，特别 是复杂型面零件加工的自动化并保 证质量要求，世界上第一台数控 机床于1952年由美国帕森斯公司 (Parsons）和麻省理工学院(MIT)器 共同研制成功，其名称为三坐标直 线插补连续控制的立式数控铣床， 主要用来加工直升飞机叶片轮廓检 查用样板。 从此，机械工业进入了一个新 阶段。 13 运城学院机电工程系 2022/11/23 Mecharical and Einctrical Engineerine Decart
2022/11/23 13 1 . 1 数控技术及数控机床 为了解决单件、小批量，特别 是复杂型面零件加工的自动化并保 证质量要求， 世界上第一台数控 机床于1952年由美国帕森斯公司 （Parsons）和麻省理工学院（MIT) 共同研制成功，其名称为三坐标直 线插补连续控制的立式数控铣床， 主要用来加工直升飞机叶片轮廓检 查用样板 。 从此，机械工业进入了一个新 阶段。 一、数控技术及数控机床的发展

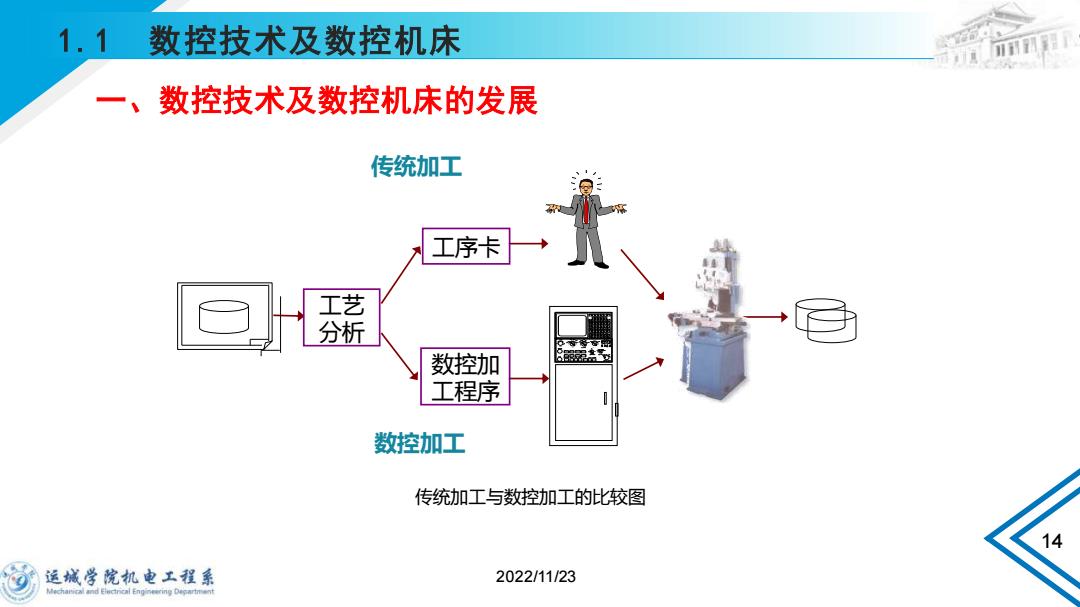

1.1数控技术及数控机床 17打 一、数控技术及数控机床的发展 传统加工 工序卡 工艺 分析 数控加 工程序 数控加工 传统加工与数控加工的比较图 14 运城学院机电工程系 2022/11/23
2022/11/23 14 1.1 数控技术及数控机床 一、数控技术及数控机床的发展 BACK SPACECTR L INS CR TAB SHI 0 ALT FT END Z → HO W ME PgD T n PgU O p J E RST “ 4 5 6 ？ 1 2 3 : 7 8 9 < > X Y [ ] U V P Q R S K L M N F G H I ESC A B C D 14'' 彩 色 显 示 器 空运行 Z 轴锁定 MST 锁定 任选程序段 机床锁定 +JOG 快进 -JOG 主轴正转 主轴停 主轴反转 急停 超程解除 循环驱动 进给保持 冷却液开关 刀松/刀紧 主轴修调 10 160 进给修调 160 50 30 40 20 10 0 电 源 关 开 1 自动 方式选择 回零 手摇 步进 点动 单段 驱 动 器 机床 NC 电源 X Y Z A 超程 主轴 报警 − + 手摇脉冲发生器 20 10 0 90 增量倍率 1000 10 100 1 坐标轴选择 Z Y X 传统加工与数控加工的比较图 数控加 工程序 工艺 分析 工序卡 数控加工 传统加工

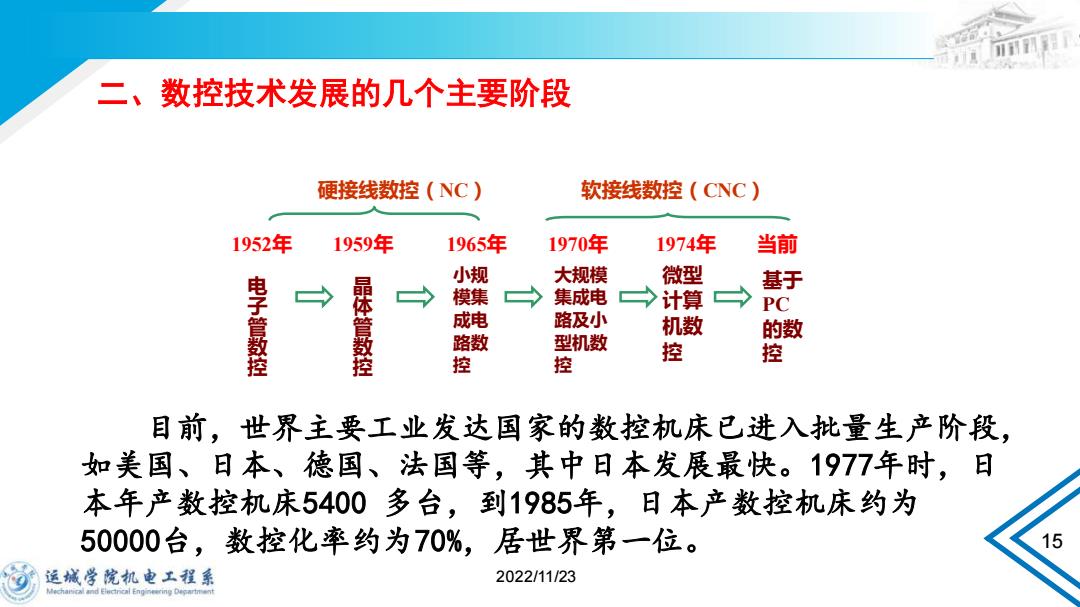

7 二、数控技术发展的几个主要阶段 硬接线数控(NC)） 软接线数控(CNC) 1952年 1959年 1965年 1970年 1974年 当前 小规 大规模 微型 基于 电子管数控 晶体管数控 模集 集成电 →计算→ PC 成电 路及小 机数 的数 数 机数 控 控 控 控 目前，世界主要工业发达国家的数控机床已进入批量生产阶段， 如美国、日本、德国、法国等，其中日本发展最快。1977年时，日 本年产数控机床5400多台，到1985年，日本产数控机床约为 50000台，数控化率约为70%，居世界第一位。 15 运城学院机电工程系 2022/11/23
2022/11/23 15 二、数控技术发展的几个主要阶段 目前，世界主要工业发达国家的数控机床已进入批量生产阶段， 如美国、日本、德国、法国等，其中日本发展最快。1977年时，日 本年产数控机床5400 多台，到1985年，日本产数控机床约为 50000台，数控化率约为70%，居世界第一位。 电 子 管 数 控 1952年 晶 体 管 数 控 1959年 1965年 1970年 1974年 小规 模集 成电 路数 控 大规模 集成电 路及小 型机数 控 硬接线数控（NC） 软接线数控（CNC） 基于 PC 的数 控 当前 微型 计算 机数 控
