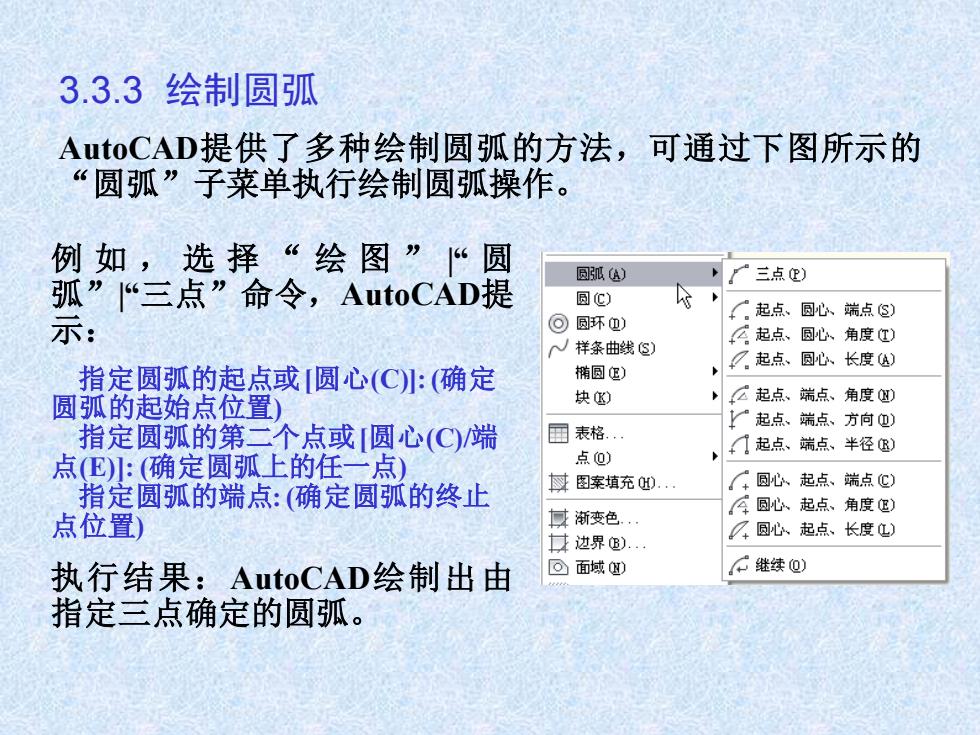

3.3.3绘制圆弧 AutoCAD提供了多种绘制圆弧的方法，可通过下图所示的 “圆弧”子菜单执行绘制圆弧操作。 例如，选择“绘图”“圆 圆弧A) 三点) 弧”“三点”命令，AutoCAD提 圆C) ⊙圆环①) 。起点、圆心、端点⑤) √样条曲线) 今起点、圆心、角度红) 了起点、圆心长度) 指定圆弧的起点或[圆心(C):(确定 椭圆但) 圆弧的起始点位置) 块) 公起点、端点、角度 上起点、端点、方向四) 指定圆弧的第二个点或[圆心(C)端 国表格. 1起点、端点、半径⑧) 点(E)小：（确定圆弧上的任一点） 点@) 指定圆弧的端点：（确定圆弧的终止 厨图案填充. 圆心、起点、端点C) 点位置) 口渐变色 今圆心起点、角度) 壮边界⑧). 子圆心起点、长度) 执行结果：AutoCAD绘制出由 ⊙面域) 仁继续Q) 指定三点确定的圆弧
3.3.3 绘制圆弧 AutoCAD提供了多种绘制圆弧的方法，可通过下图所示的 “圆弧”子菜单执行绘制圆弧操作。 例 如 ， 选 择 “ 绘 图 ” |“ 圆 弧”|“三点”命令，AutoCAD提 示： 指定圆弧的起点或[圆心(C)]: (确定 圆弧的起始点位置) 指定圆弧的第二个点或[圆心(C)/端 点(E)]: (确定圆弧上的任一点) 指定圆弧的端点: (确定圆弧的终止 点位置) 执行结果：AutoCAD绘制出由 指定三点确定的圆弧
3.3.4绘制椭圆和椭圆弧 单击“绘图”工具栏上© 椭圆)按钮，即执行ELLIPSE命 令，AutoCAD提示： 指定椭圆的轴端点或圆弧(A)/中心点(C)小： 其中，“指定椭圆的轴端点”选项用于根据一轴上的两个端 点位置等绘制椭圆。“中心点”选项用于根据指定的椭圆中 心点等绘制椭圆。“圆弧”选项用于绘制椭圆弧。 3.4绘制点 3.4.1绘制点 执行PONT命令，AutoCAD提示： 指定点： 在该提示下确定点的位置，AutoCAD就会在该位置绘制出相 应的点
3.3.4 绘制椭圆和椭圆弧 单击“绘图”工具栏上的 (椭圆)按钮，即执行ELLIPSE命 令，AutoCAD提示： 指定椭圆的轴端点或[圆弧(A)/中心点(C)]: 其中， “指定椭圆的轴端点”选项用于根据一轴上的两个端 点位置等绘制椭圆。 “中心点”选项用于根据指定的椭圆中 心点等绘制椭圆。 “圆弧”选项用于绘制椭圆弧。 3.4 绘 制 点 3.4.1 绘制点 执行POINT命令，AutoCAD提示： 指定点: 在该提示下确定点的位置，AutoCAD就会在该位置绘制出相 应的点

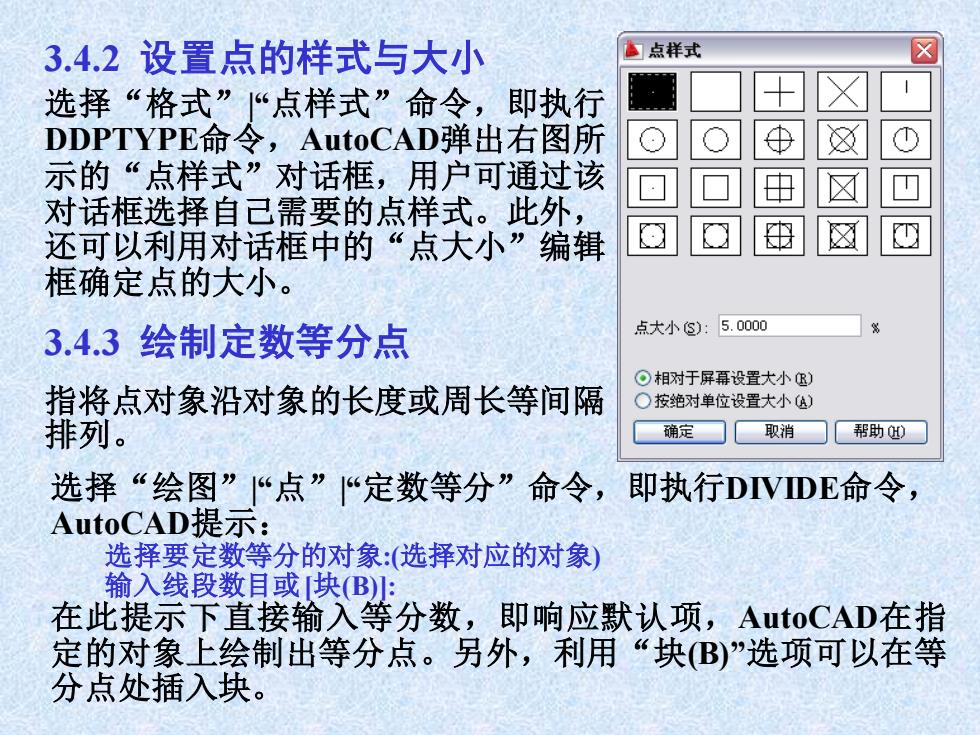

3.4.2设置点的样式与大小 盒点样式 选择“格式”“点样式”命令，即执行 DDPTYPE命令，AutoCAD弹出右图所 示的“点样式”对话框，用户可通过该 对话框选择自己需要的点样式。此外， 还可以利用对话框中的“点大小”编辑 框确定点的大小。 3.4.3绘制定数等分点 点大小S):5.0000 ⊙相对于屏幕设置大小⑧) 指将点对象沿对象的长度或周长等间隔 ○按绝对单位设置大小A) 排列。 确定☐取消 帮助0 选择“绘图”“点”“定数等分”命令，即执行DVDE命令， AutoCAD提示： 选择要定数等分的对象：选择对应的对象) 输入线段数目或块(B): 在此提示下直接输入等分数，即响应默认项，AutoCAD在指 定的对象上绘制出等分点。另外，利用“块(B)”选项可以在等 分点处插入块
3.4.2 设置点的样式与大小 选择“格式”|“点样式”命令，即执行 DDPTYPE命令，AutoCAD弹出右图所 示的“点样式”对话框，用户可通过该 对话框选择自己需要的点样式。此外， 还可以利用对话框中的“点大小”编辑 框确定点的大小。 3.4.3 绘制定数等分点 指将点对象沿对象的长度或周长等间隔 排列。 选择“绘图”|“点”|“定数等分”命令，即执行DIVIDE命令， AutoCAD提示： 选择要定数等分的对象:(选择对应的对象) 输入线段数目或[块(B)]: 在此提示下直接输入等分数，即响应默认项，AutoCAD在指 定的对象上绘制出等分点。另外，利用“块(B)”选项可以在等 分点处插入块

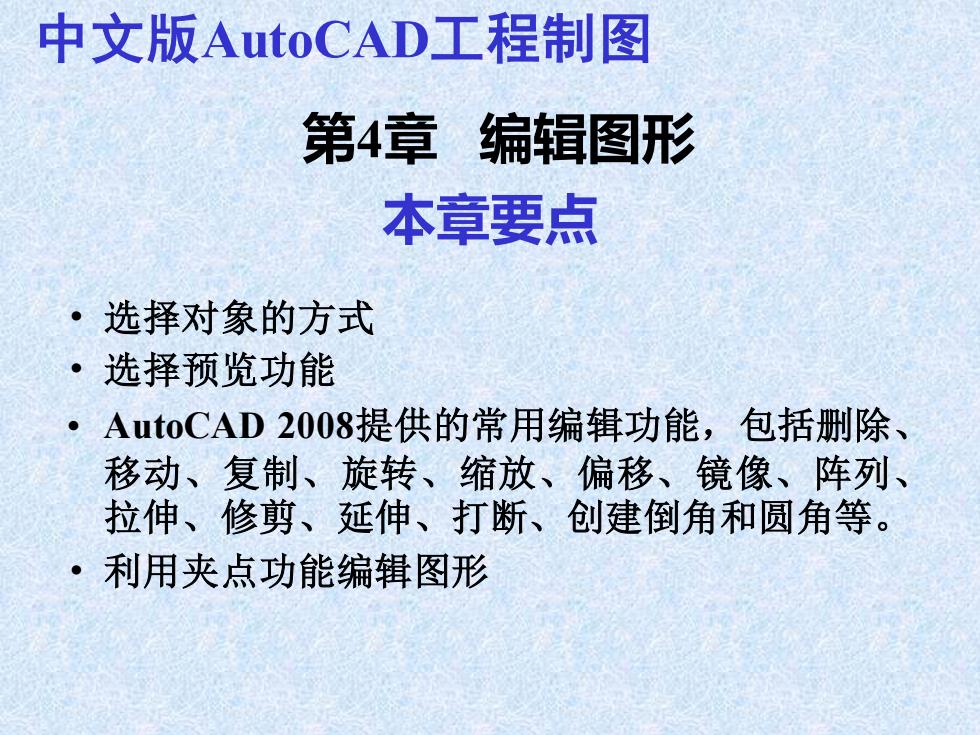

中文版AutoCAD工程制图 第4章编辑图形 本章要点 ·选择对象的方式 ·选择预览功能 AutoCAD2008提供的常用编辑功能，包括删除、 移动、复制、旋转、缩放、偏移、镜像、阵列、 拉伸、修剪、延伸、打断、创建倒角和圆角等。 ·利用夹点功能编辑图形
中文版AutoCAD工程制图 • 选择对象的方式 • 选择预览功能 • AutoCAD 2008提供的常用编辑功能，包括删除、 移动、复制、旋转、缩放、偏移、镜像、阵列、 拉伸、修剪、延伸、打断、创建倒角和圆角等。 • 利用夹点功能编辑图形 第4章 编辑图形 本章要点

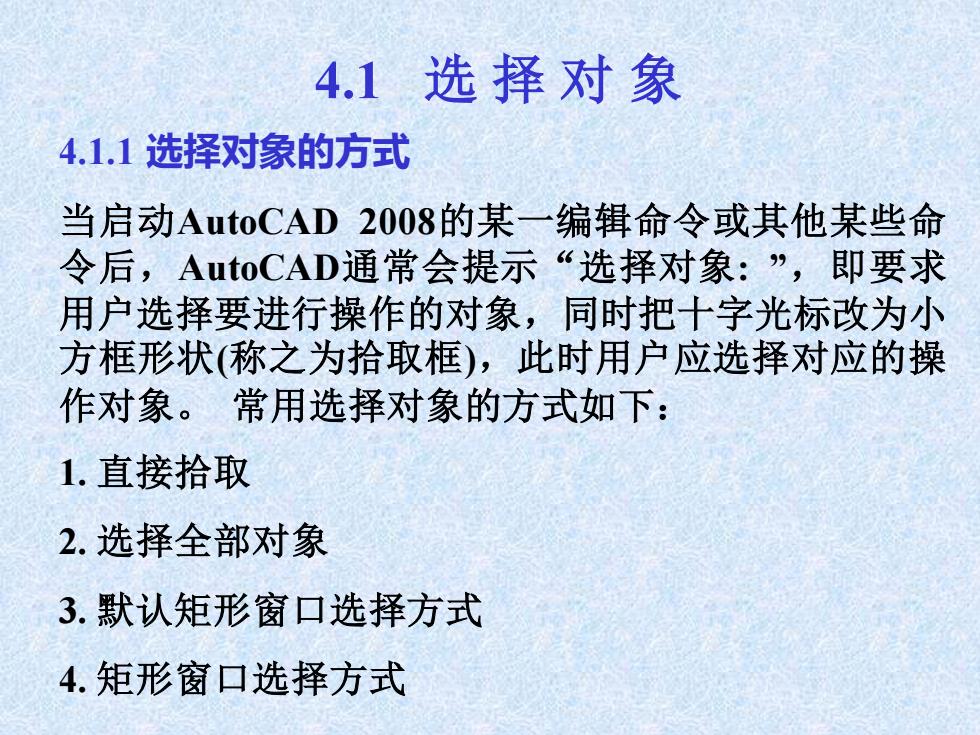

4.1选择对象 4.1.1选择对象的方式 当启动AutoCAD2008的某一编辑命令或其他某些命 令后，AutoCAD通常会提示“选择对象：”，即要求 用户选择要进行操作的对象，同时把十字光标改为小 方框形状（称之为拾取框），此时用户应选择对应的操 作对象。常用选择对象的方式如下： 1.直接拾取 2.选择全部对象 3.默认矩形窗口选择方式 4.矩形窗口选择方式
4.1 选 择 对 象 4.1.1 选择对象的方式 当启动AutoCAD 2008的某一编辑命令或其他某些命 令后，AutoCAD通常会提示“选择对象: ” ，即要求 用户选择要进行操作的对象，同时把十字光标改为小 方框形状(称之为拾取框)，此时用户应选择对应的操 作对象。 常用选择对象的方式如下： 1. 直接拾取 2. 选择全部对象 3. 默认矩形窗口选择方式 4. 矩形窗口选择方式
