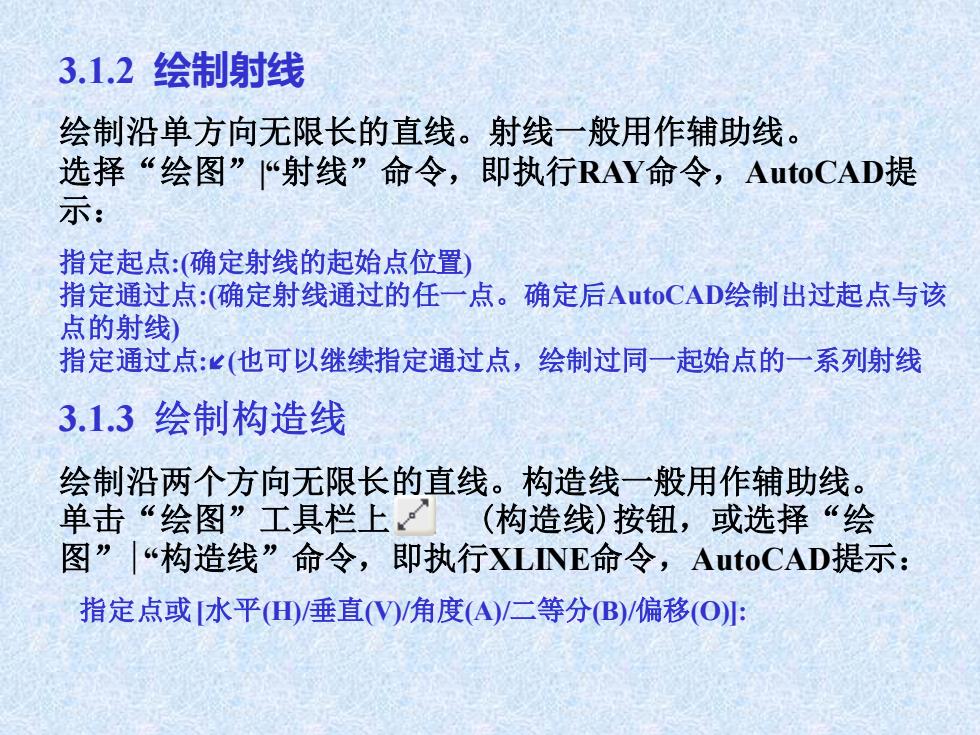

3.1.2绘制射线 绘制沿单方向无限长的直线。射线一般用作辅助线。 选择“绘图”“射线”命令，即执行RAY命令，AutoCAD提 示： 指定起点：（确定射线的起始点位置） 指定通过点：（确定射线通过的任一点。确定后AutoCAD绘制出过起点与该 点的射线) 指定通过点：（也可以继续指定通过点，绘制过同一起始点的一系列射线 3.1.3绘制构造线 绘制沿两个方向无限长的直线。构造线一般用作辅助线。 单击“绘图”工具栏上（构造线）按钮，或选择“绘 图”“构造线”命令，即执行XLNE命令，AutoCAD提示： 指定点或[水平D/垂直)/角度(A)/二等分B)/偏移(O:
3.1.2 绘制射线 绘制沿单方向无限长的直线。射线一般用作辅助线。 选择“绘图”|“射线”命令，即执行RAY命令，AutoCAD提 示： 指定起点:(确定射线的起始点位置) 指定通过点:(确定射线通过的任一点。确定后AutoCAD绘制出过起点与该 点的射线) 指定通过点:↙(也可以继续指定通过点，绘制过同一起始点的一系列射线 3.1.3 绘制构造线 绘制沿两个方向无限长的直线。构造线一般用作辅助线。 单击“绘图”工具栏上的 (构造线)按钮，或选择“绘 图”|“构造线”命令，即执行XLINE命令，AutoCAD提示： 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:
其中，“指定点”选项用于绘制通过指定两点的构造线。“水 平”选项用于绘制通过指定点的水平构造线。“垂直”选项用 于绘制通过指定点的绘制垂直构造线。“角度”选项用于绘制 沿指定方向或与指定直线之间的夹角为指定角度的构造线。 “二等分”选项用于绘制平分由指定3点所确定的角的构造线。 “偏移”选项用于绘制与指定直线平行的构造线。 3.2绘制矩形和等边多边形 3.2.1绘制矩形 根据指定的尺寸或条件绘制矩形。命令：RECTANG 单击“绘图”工具栏」口 (矩形)按钮，或选择“绘 图”“矩形”命令，即执行RECTANG命令，AutoCAD提示： 指定第一个角点或倒角(C)/标高(E)/圆角)/厚度T)/宽度W)小
其中， “指定点”选项用于绘制通过指定两点的构造线。 “水 平”选项用于绘制通过指定点的水平构造线。 “垂直”选项用 于绘制通过指定点的绘制垂直构造线。 “角度”选项用于绘制 沿指定方向或与指定直线之间的夹角为指定角度的构造线。 “二等分”选项用于绘制平分由指定3点所确定的角的构造线。 “偏移”选项用于绘制与指定直线平行的构造线。 3.2 绘制矩形和等边多边形 3.2.1 绘制矩形 根据指定的尺寸或条件绘制矩形。命令：RECTANG 单击“绘图”工具栏上的 (矩形)按钮，或选择“绘 图”|“矩形”命令，即执行RECTANG命令，AutoCAD提示： 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

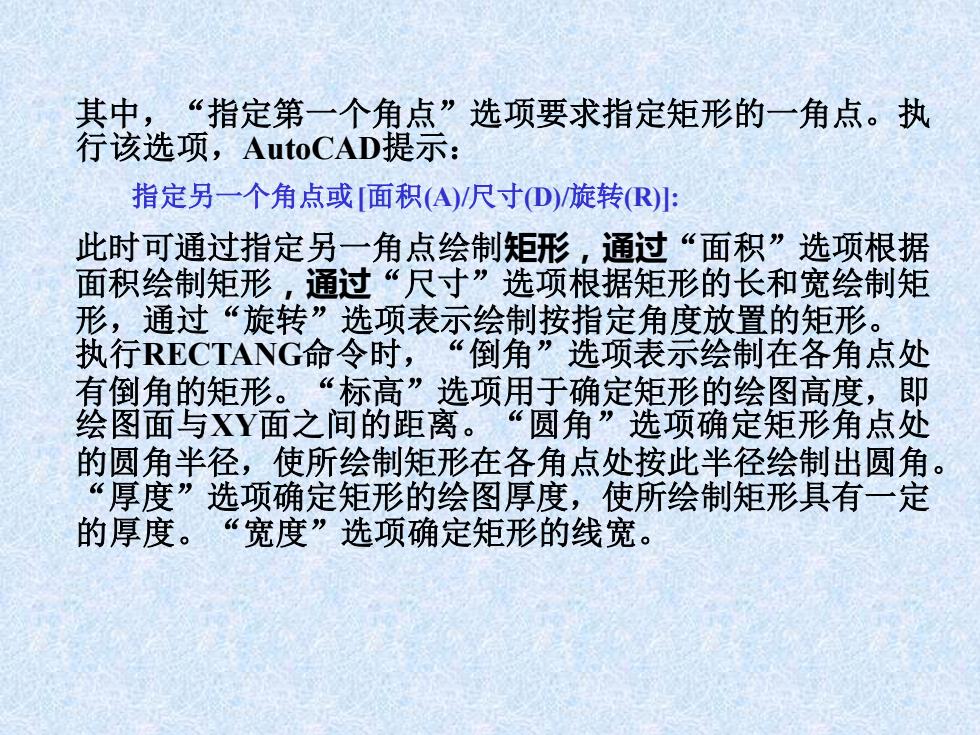

其中，“指定第一个角点”选项要求指定矩形的一角点。执 行该选项，AutoCAD提示： 指定另一个角点或面积(A)尺寸D)旋转R: 此时可通过指定另一角点绘制矩形，通过“面积”选项根据 面积绘制矩形，通过“尺寸”选项根据矩形的长和宽绘制矩 形，通过“旋转”选项表示绘制按指定角度放置的矩形。 执行RECTANG命令时，“倒角”选项表示绘制在各角点处 有倒角的矩形。“标高”选项用于确定矩形的绘图高度，即 绘图面与XY面之间的距离。“圆角”选项确定矩形角点处 的圆角半径，使所绘制矩形在各角点处按此半径绘制出圆角。 “厚度”选项确定矩形的绘图厚度，使所绘制矩形具有一定 的厚度。“宽度”选项确定矩形的线宽
其中， “指定第一个角点”选项要求指定矩形的一角点。执 行该选项，AutoCAD提示： 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 此时可通过指定另一角点绘制矩形，通过“面积”选项根据 面积绘制矩形，通过“尺寸”选项根据矩形的长和宽绘制矩 形，通过“旋转”选项表示绘制按指定角度放置的矩形。 执行RECTANG命令时， “倒角”选项表示绘制在各角点处 有倒角的矩形。 “标高”选项用于确定矩形的绘图高度，即 绘图面与XY面之间的距离。 “圆角”选项确定矩形角点处 的圆角半径，使所绘制矩形在各角点处按此半径绘制出圆角。 “厚度”选项确定矩形的绘图厚度，使所绘制矩形具有一定 的厚度。 “宽度”选项确定矩形的线宽

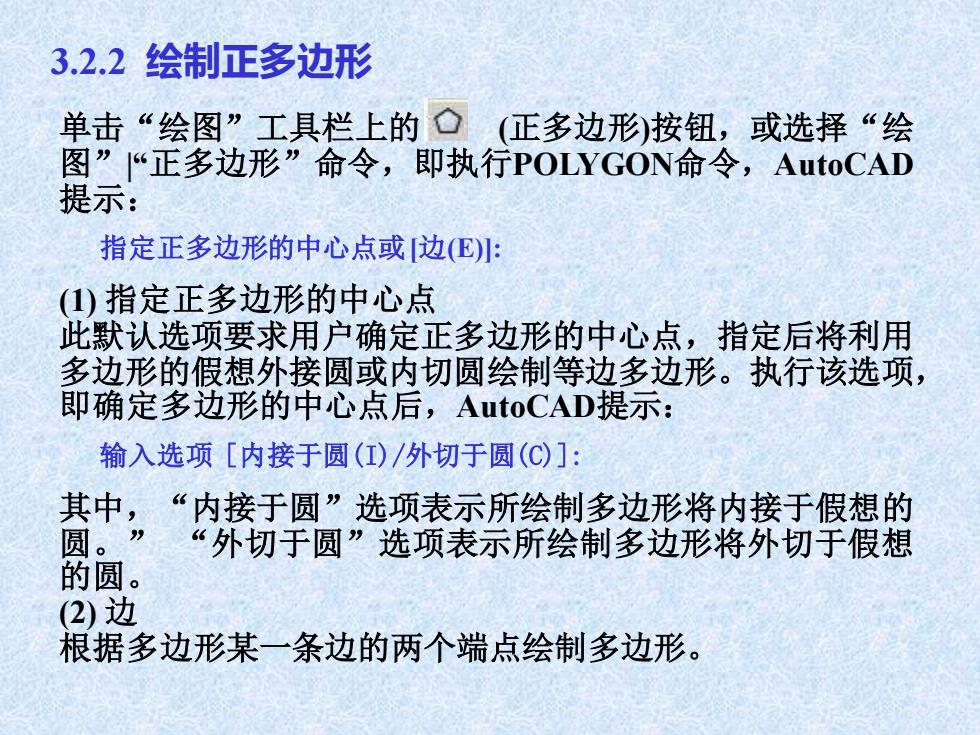

3.2.2绘制正多边形 单击“绘图”工具栏上的○（正多边形）按钮，或选择“绘 图”I“正多边形”命令，即执行POLYGON命令，AutoCAD 提示： 指定正多边形的中心点或边(E): (1)指定正多边形的中心点 此默认选项要求用户确定正多边形的中心点，指定后将利用 多边形的假想外接圆或内切圆绘制等边多边形。执行该选项， 即确定多边形的中心点后，AutoCAD提示： 输入选项[内接于圆（①）/外切于圆(C)门]： 其中，“内接于圆”选项表示所绘制多边形将内接于假想的 圆。 “外切于圆”选项表示所绘制多边形将外切于假想 的圆。 (2)边 根据多边形某一条边的两个端点绘制多边形
3.2.2 绘制正多边形 单击“绘图”工具栏上的 (正多边形)按钮，或选择“绘 图”|“正多边形”命令，即执行POLYGON命令，AutoCAD 提示： 指定正多边形的中心点或[边(E)]: (1) 指定正多边形的中心点 此默认选项要求用户确定正多边形的中心点，指定后将利用 多边形的假想外接圆或内切圆绘制等边多边形。执行该选项， 即确定多边形的中心点后，AutoCAD提示： 输入选项 [内接于圆(I)/外切于圆(C)]: 其中， “内接于圆”选项表示所绘制多边形将内接于假想的 圆。 ” “外切于圆”选项表示所绘制多边形将外切于假想 的圆。 (2) 边 根据多边形某一条边的两个端点绘制多边形

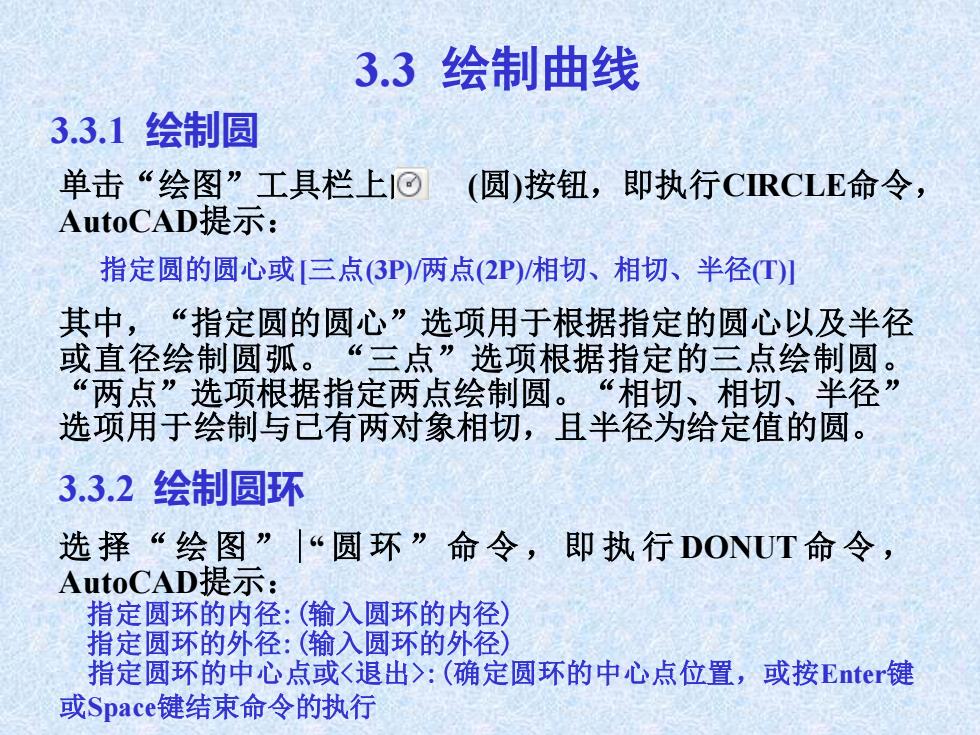

3.3绘制曲线 3.3.1绘制圆 单击“绘图”工具栏上回 (圆)按钮，即执行CIRCLE命令， AutoCAD提示： 指定圆的圆心或三点(3P)/两点(2P)/相切、相切、半径(T)】 其中，“指定圆的圆心”选项用于根据指定的圆心以及半径 或直径绘制圆弧。“三点”选项根据指定的三点绘制圆。 “两点”选项根据指定两点绘制圆。“相切、相切、半径” 选项用于绘制与已有两对象相切，且半径为给定值的圆。 3.3.2绘制圆环 选择“绘图”|“圆环”命令，即执行DONUT命令， AutoCAD提示： 指定圆环的内径：（输入圆环的内径） 指定圆环的外径：（输入圆环的外径） 指定圆环的中心点或<退出>：（确定圆环的中心点位置，或按Eter键 或Spacef键结束命令的执行
3.3 绘制曲线 3.3.1 绘制圆 单击“绘图”工具栏上的 (圆)按钮，即执行CIRCLE命令， AutoCAD提示： 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)] 其中， “指定圆的圆心”选项用于根据指定的圆心以及半径 或直径绘制圆弧。 “三点”选项根据指定的三点绘制圆。 “两点”选项根据指定两点绘制圆。 “相切、相切、半径” 选项用于绘制与已有两对象相切，且半径为给定值的圆。 3.3.2 绘制圆环 选 择 “ 绘 图 ” |“圆 环 ” 命 令 ， 即执行 DONUT 命 令 ， AutoCAD提示： 指定圆环的内径:(输入圆环的内径) 指定圆环的外径:(输入圆环的外径) 指定圆环的中心点或<退出>:(确定圆环的中心点位置，或按Enter键 或Space键结束命令的执行
