曾通高等教育“十一五”国家级规划款材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承术军 1.1.3字体（GB/T14691-1993) 在图样中书写汉字、字母、数字时必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐 字体高度的公称尺寸系列h:1.8,2.5,3.5,5,7,10,14,20mm 字体宽度为h/N2 汉字应写成长仿宋体 数字为阿拉伯数字 拉丁字母 字母 希腊字母

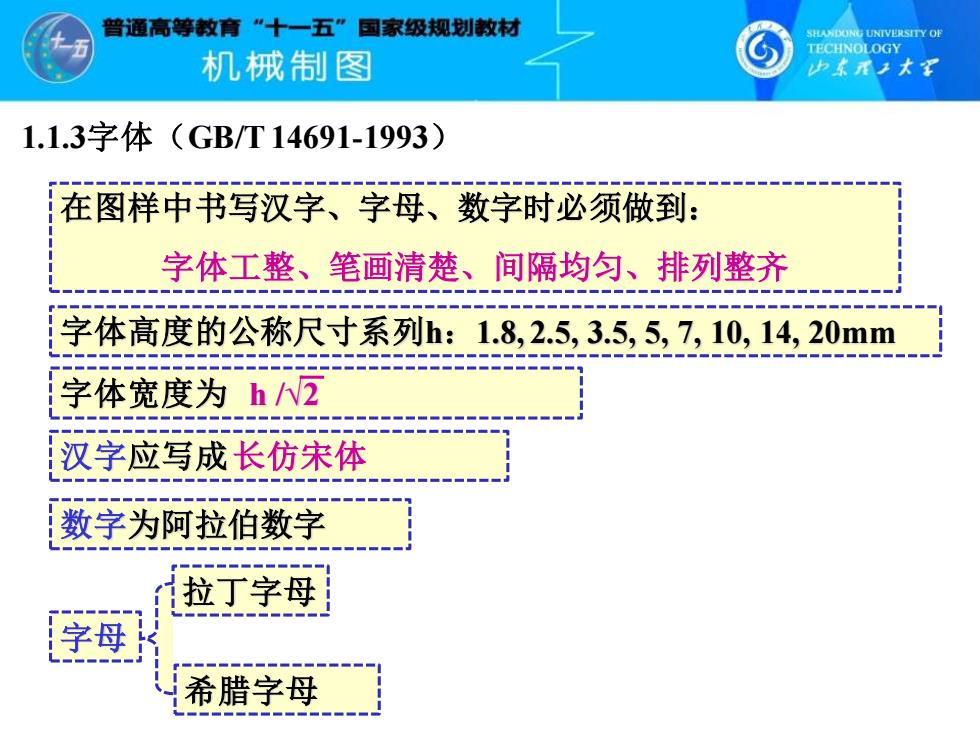

在图样中书写汉字、字母、数字时必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐 字体高度的公称尺寸系列h：1.8, 2.5, 3.5, 5, 7, 10, 14, 20mm 汉字应写成长仿宋体 字母 拉丁字母 希腊字母 数字为阿拉伯数字 字体宽度为 h /√2 1.1.3字体（GB/T 14691-1993）

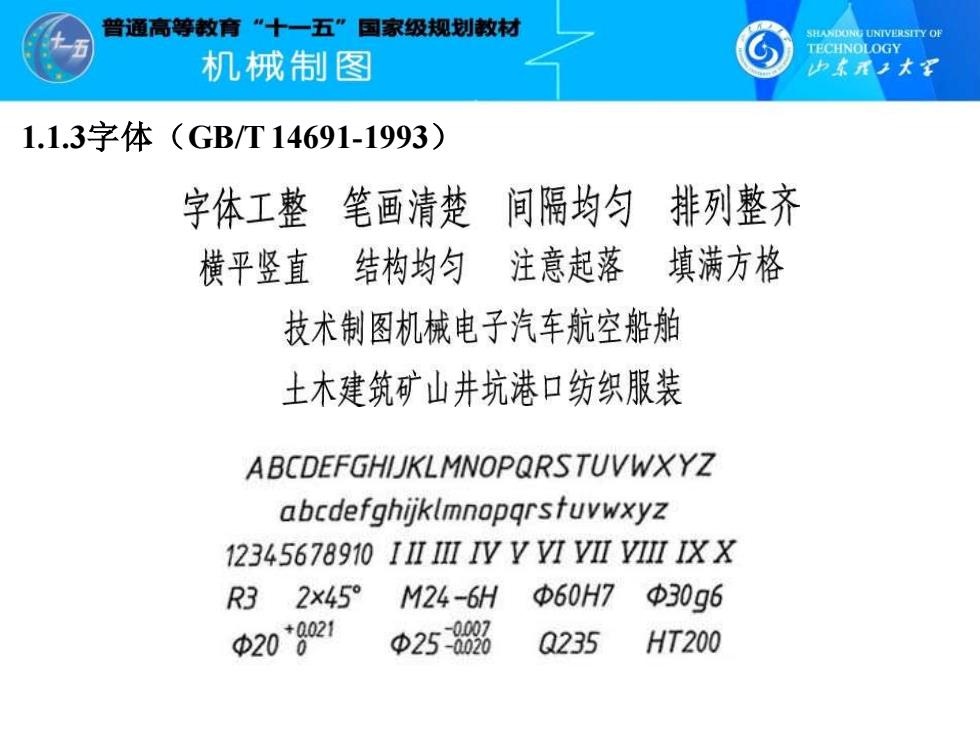

曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 1.1.3字体(GB/T14691-1993) 字体工整笔画清楚 间隔均匀 排列整齐 横平竖直 结构均匀注意起落 填满方格 技术制图机械电子汽车航空船舶 土木建筑矿山井坑港口纺织服装 ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopgrsfuvwxyz 12345678910IIⅡIⅢVVYI YII YIII IX X R3 2x45° M24-6H D60H7 Φ30g6 Φ20*8021 Φ258 Q235 HT200
1.1.3字体（GB/T 14691-1993）
曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2术军 1.1.4图线 (GB/T4457.4-2002GB/T17450-1998) 市伊 机械图样中常用图线的形式及应用 代码№ 名称 线型 宽度 一 般应用 1过渡线 2.尺寸线及尺寸界线 3.剖面线 4.指引线和基准线 5.重合断面的轮廓线 6短中心线 细实线 7.螺纹的牙底线及齿轮齿根线 8.范围线及分界线 9.辅助线 01.1 约d/2 10.投影线 11.不连续同一表面连线 12.成规律分布的相同要素连线 1.断裂处的边界线 波浪线 2.视图和剖视的分界线 1断裂处的边界线 双折线 2.视图和剖视的分界线
机械图样中常用图线的形式及应用 1.1.4 图线（GB/T 4457.4-2002 GB/T17450-1998） 代码№ 名称 线型 宽度 一般应用 01.1 细实线 约d/2 1.过渡线 2.尺寸线及尺寸界线 3.剖面线 4.指引线和基准线 5.重合断面的轮廓线 6.短中心线 7.螺纹的牙底线及齿轮齿根线 8.范围线及分界线 9.辅助线 10.投影线 11.不连续同一表面连线 12.成规律分布的相同要素连线 波浪线 1.断裂处的边界线 2.视图和剖视的分界线 双折线 1.断裂处的边界线 2.视图和剖视的分界线

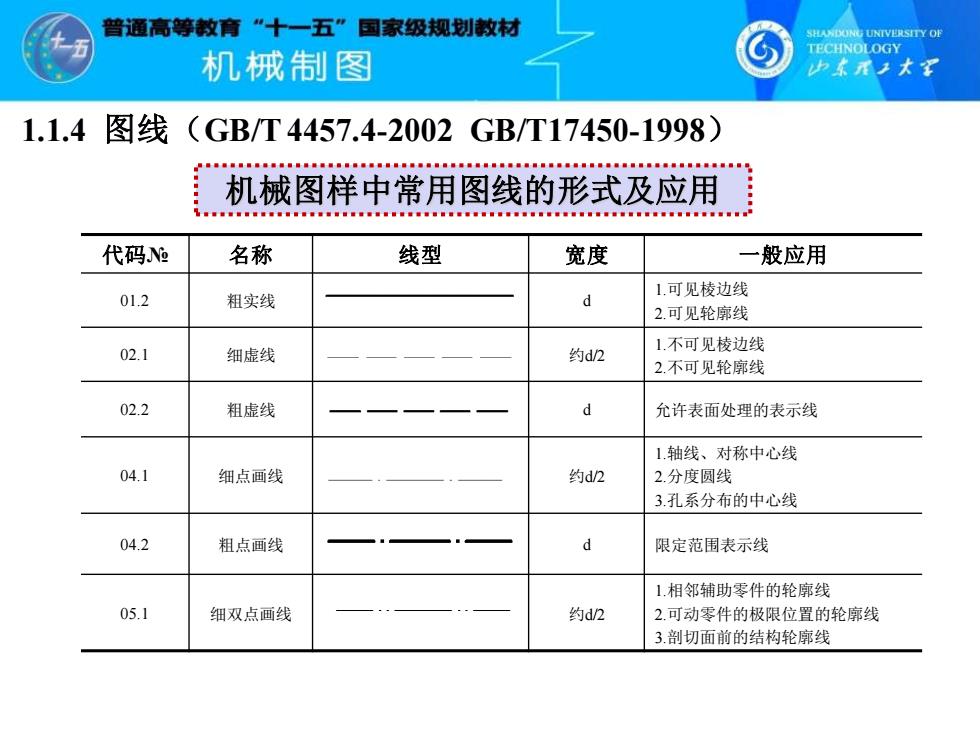

曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木军 1.1.4 图线（GB/T4457.4-2002 GB/T17450-1998) 心 机械图样中常用图线的形式及应用 代码№ 名称 线型 宽度 一般应用 01.2 粗实线 d L可见棱边线 2.可见轮廓线 02.1 1.不可见棱边线 细虚线 约d2 2.不可见轮廓线 02.2 粗虚线 d 允许表面处理的表示线 1.轴线、对称中心线 04.1 细点画线 约d2 2.分度圆线 3.孔系分布的中心线 04.2 粗点画线 限定范围表示线 1.相邻辅助零件的轮廓线 05.1 细双点画线 约d/2 2.可动零件的极限位置的轮廓线 3.剖切面前的结构轮廓线
代码№ 名称 线型 宽度 一般应用 01.2 粗实线 d 1.可见棱边线 2.可见轮廓线 02.1 细虚线 约d/2 1.不可见棱边线 2.不可见轮廓线 02.2 粗虚线 d 允许表面处理的表示线 04.1 细点画线 约d/2 1.轴线、对称中心线 2.分度圆线 3.孔系分布的中心线 04.2 粗点画线 d 限定范围表示线 05.1 细双点画线 约d/2 1.相邻辅助零件的轮廓线 2.可动零件的极限位置的轮廓线 3.剖切面前的结构轮廓线 1.1.4 图线（GB/T 4457.4-2002 GB/T17450-1998） 机械图样中常用图线的形式及应用
