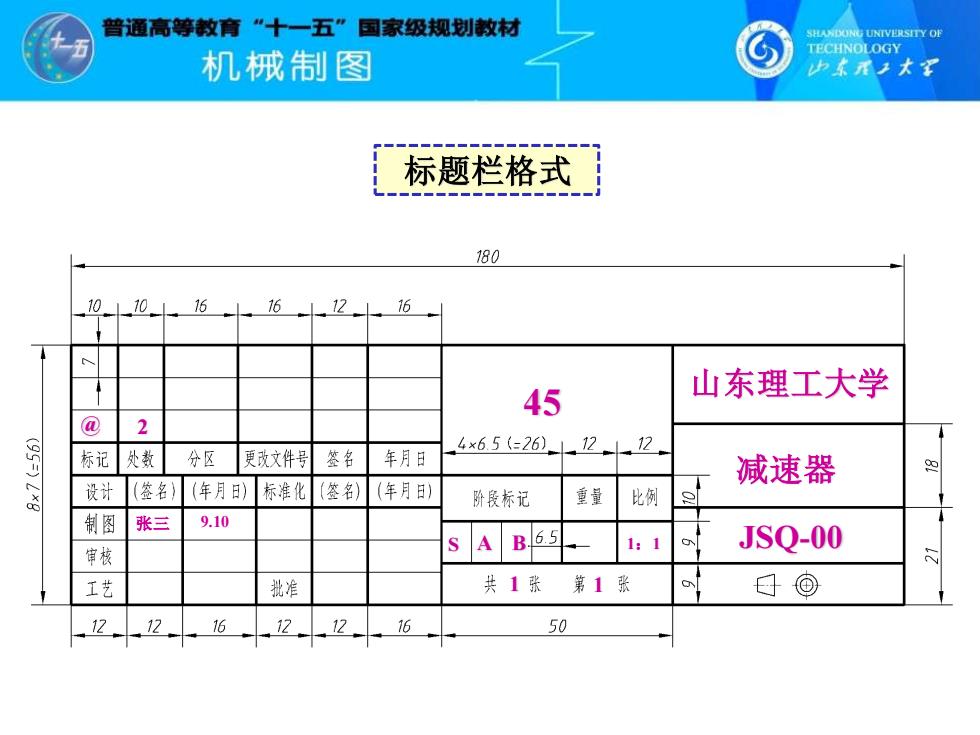

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木军 标题栏格式【 180 10.110.16.1 161216 45 山东理工大学 @ 2 4×65(-26)1212 标记 处数 分区 更改文件号 墓名 车月日 减速器 设计 (签名) (年月) 标准化 (签名) (年月日) 阶度标记 重量 比例 制图 张三 9.10 审核 SA B65 1:1 JSQ-00 工艺 批准 共1张 第1张 日® 12 16 12 12 16 50
标题栏格式 山东理工大学 减速器 JSQ-00 45 S A B 1：1 1 1 @ 2 张三 9.10

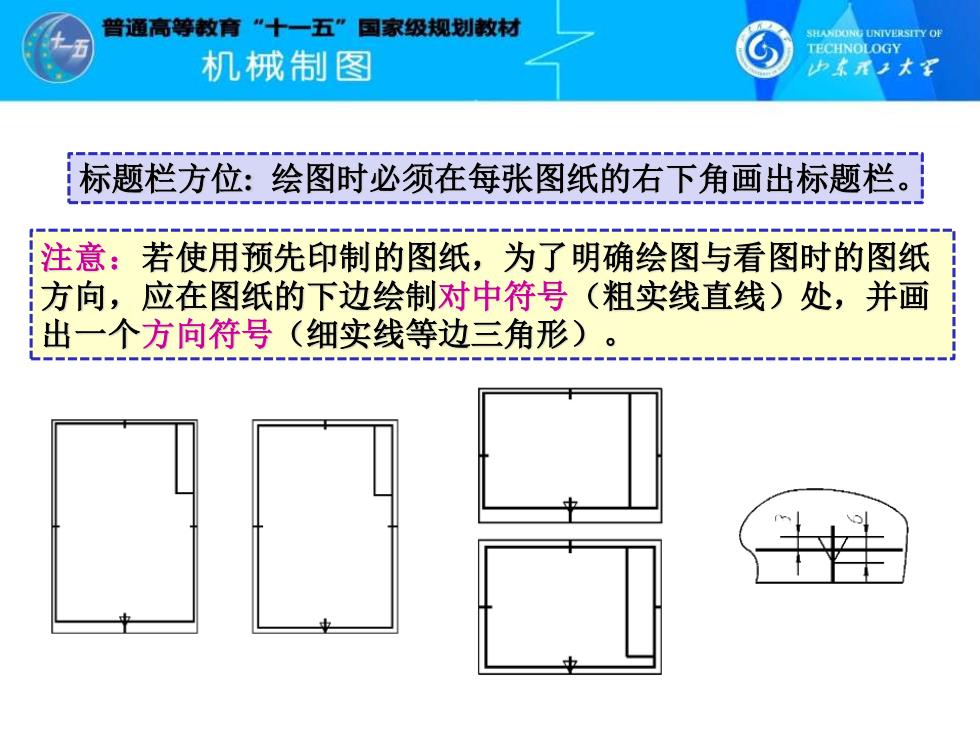

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承术军 标题栏方位：绘图时必须在每张图纸的右下角画出标题栏。 注意：若使用预先印制的图纸，为了明确绘图与看图时的图纸 方向，应在图纸的下边绘制对中符号（粗实线直线）处，并画 出一个方向符号（细实线等边三角形）
标题栏方位: 绘图时必须在每张图纸的右下角画出标题栏。 注意：若使用预先印制的图纸，为了明确绘图与看图时的图纸 方向，应在图纸的下边绘制对中符号（粗实线直线）处，并画 出一个方向符号（细实线等边三角形）
曾通高等教育“十一五”国家级规划敏材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承子木军 1.1.2比例（GB/T14690-1993) 图中图形与其实物相应要素的线性尺寸之比称为比例。 种类 比例 原值比例 1:1 放大比例 2:1 2.5:1 4:1 5:1 1×10:1 2x10:1 2.5×10:1 4×10:1 5x10:1 1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:6 1:10 1:1X101:1.5x10 1:2X109 缩小比例 1:2.5x10m 1:3X100 1:4X10" 1:5x10 1:6X100
图中图形与其实物相应要素的线性尺寸之比称为比例。 1.1.2比例（GB/T 14690-1993） 种类 比例 原值比例 1:1 放大比例 2:1 2.5:1 4:1 5:1 1╳10n :1 2╳10n :1 2.5╳10n :1 4 ╳10n :1 5╳10n :1 缩小比例 1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:6 1:10 1:1╳10n 1:1.5╳10n 1:2╳10n 1:2.5╳10n 1:3╳10n 1:4╳10n 1:5╳10n 1:6╳10n

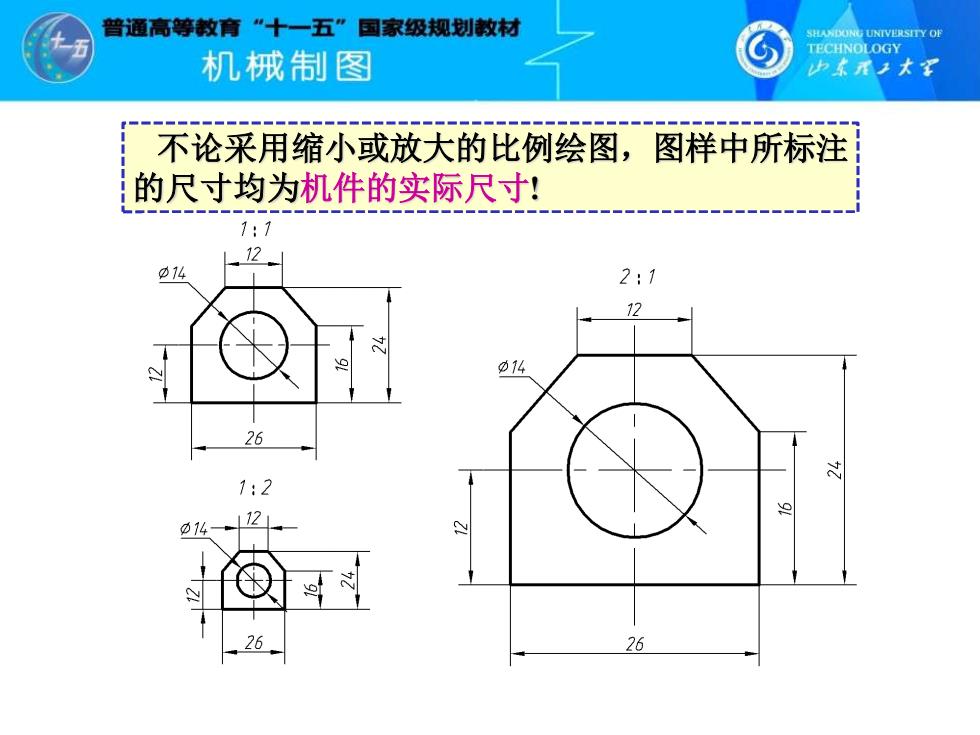

曾通高等教育“十一五”国家级规划款材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素承2大军 不论采用缩小或放大的比例绘图，图样中所标注 的尺寸均为机件的实际尺寸！ 1:1 12 014 2:1 12 014 26 1:2 01412 26 26
不论采用缩小或放大的比例绘图，图样中所标注 的尺寸均为机件的实际尺寸!

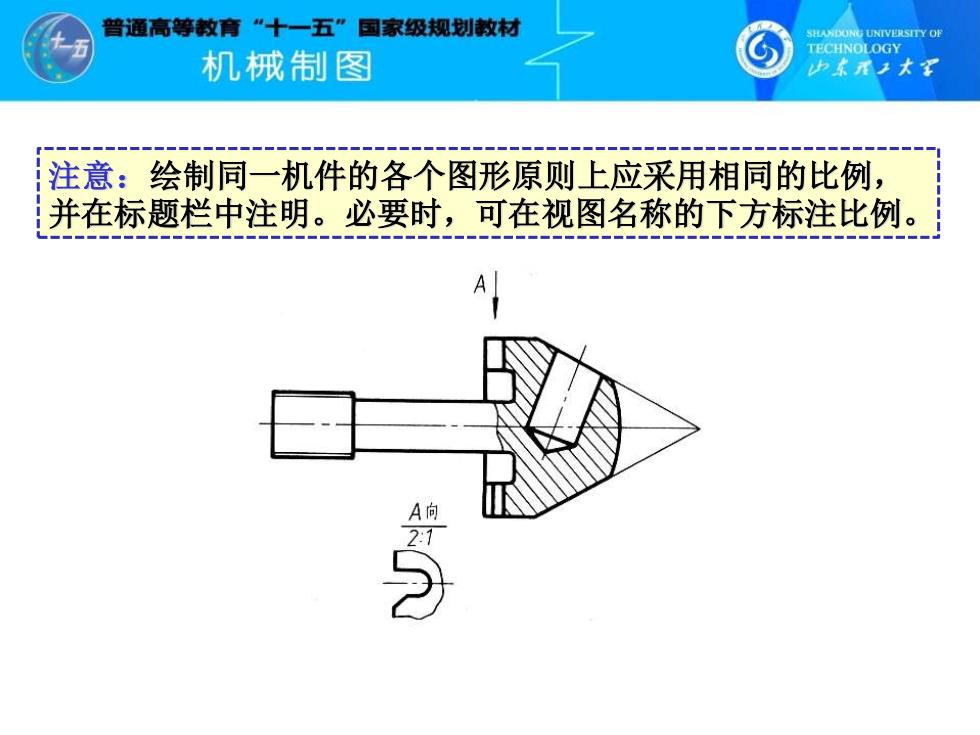

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木到 注意：绘制同一机件的各个图形原则上应采用相同的比例， 并在标题栏中注明。必要时，可在视图名称的下方标注比例。 A A向 2:1
注意：绘制同一机件的各个图形原则上应采用相同的比例， 并在标题栏中注明。必要时，可在视图名称的下方标注比例
