指示累加器A中1的个数。如果A中有奇数个1，则置P=1;否则， 置P=0。 DPTR---16位的寄存器，分为两个寄存器并占用两个字节单元， 高位字节寄存器用DPH表示，低位字节用DPL表示。DPTR既可以作 为一个16位的寄存器处理，也可以作为两个独立的8位寄存器来使 用。 堆栈-一一在计算机内存中开辟出的一块遵守“后进先出”或“先 进后出"”规则的特殊区域。对MCS-51单片机，其堆栈区域位于30H7FH 中。堆栈由8位的特殊功能寄存器SP自动管理，它始终存放堆栈顶 部字节单元的地址。堆栈的操作有两中方式：压栈(PUSH),即将数 据压入堆栈和出栈(POP),即将数据从堆栈中弹出。输入压栈时，SP 首先自动加1，然后数据压入SP内容（值）指示的字节单元，而数 据出栈时，SP内容（值）指示的字节单元中的数据弹出，然后SP的 值自动减1。MCS-51的这种堆栈结构属于向上生长型的堆栈，存取信 息必需按照“后进先出”或“先进后出”的规则进行。 一般在程序中断或程序调用时，CPU利用堆栈自动把程序返回地 址压栈存储，同时把中断或调用程序的入口地址赋给P℃，而返回时 (执行RETI或RET指令)，CPU自动把栈中存储的程序返回地址弹出 赋给PC,让其回原处继续执行程序。堆栈的另外一个用途，CPU利用 堆栈作一些特殊数据及寄存器内容的保护。系统复位时，S初试化 值为07H。 2
12 指示累加器 A 中 1 的个数。如果 A 中有奇数个 1，则置 P=1；否则， 置 P=0。 DPTR----16 位的寄存器，分为两个寄存器并占用两个字节单元， 高位字节寄存器用 DPH 表示，低位字节用 DPL 表示。DPTR 既可以作 为一个 16 位的寄存器处理，也可以作为两个独立的 8 位寄存器来使 用。 堆栈----在计算机内存中开辟出的一块遵守“后进先出”或“先 进后出”规则的特殊区域。对 MCS-51 单片机，其堆栈区域位于 30H~7FH 中。堆栈由 8 位的特殊功能寄存器 SP 自动管理，它始终存放堆栈顶 部字节单元的地址。堆栈的操作有两中方式：压栈（PUSH），即将数 据压入堆栈和出栈（POP），即将数据从堆栈中弹出。输入压栈时，SP 首先自动加 1，然后数据压入 SP 内容（值）指示的字节单元，而数 据出栈时，SP 内容（值）指示的字节单元中的数据弹出，然后 SP 的 值自动减 1。MCS-51 的这种堆栈结构属于向上生长型的堆栈，存取信 息必需按照“后进先出”或“先进后出”的规则进行。 一般在程序中断或程序调用时，CPU 利用堆栈自动把程序返回地 址压栈存储，同时把中断或调用程序的入口地址赋给 PC，而返回时 （执行 RETI 或 RET 指令），CPU 自动把栈中存储的程序返回地址弹出 赋给 PC，让其回原处继续执行程序。堆栈的另外一个用途，CPU 利用 堆栈作一些特殊数据及寄存器内容的保护。系统复位时，SP 初试化 值为 07H

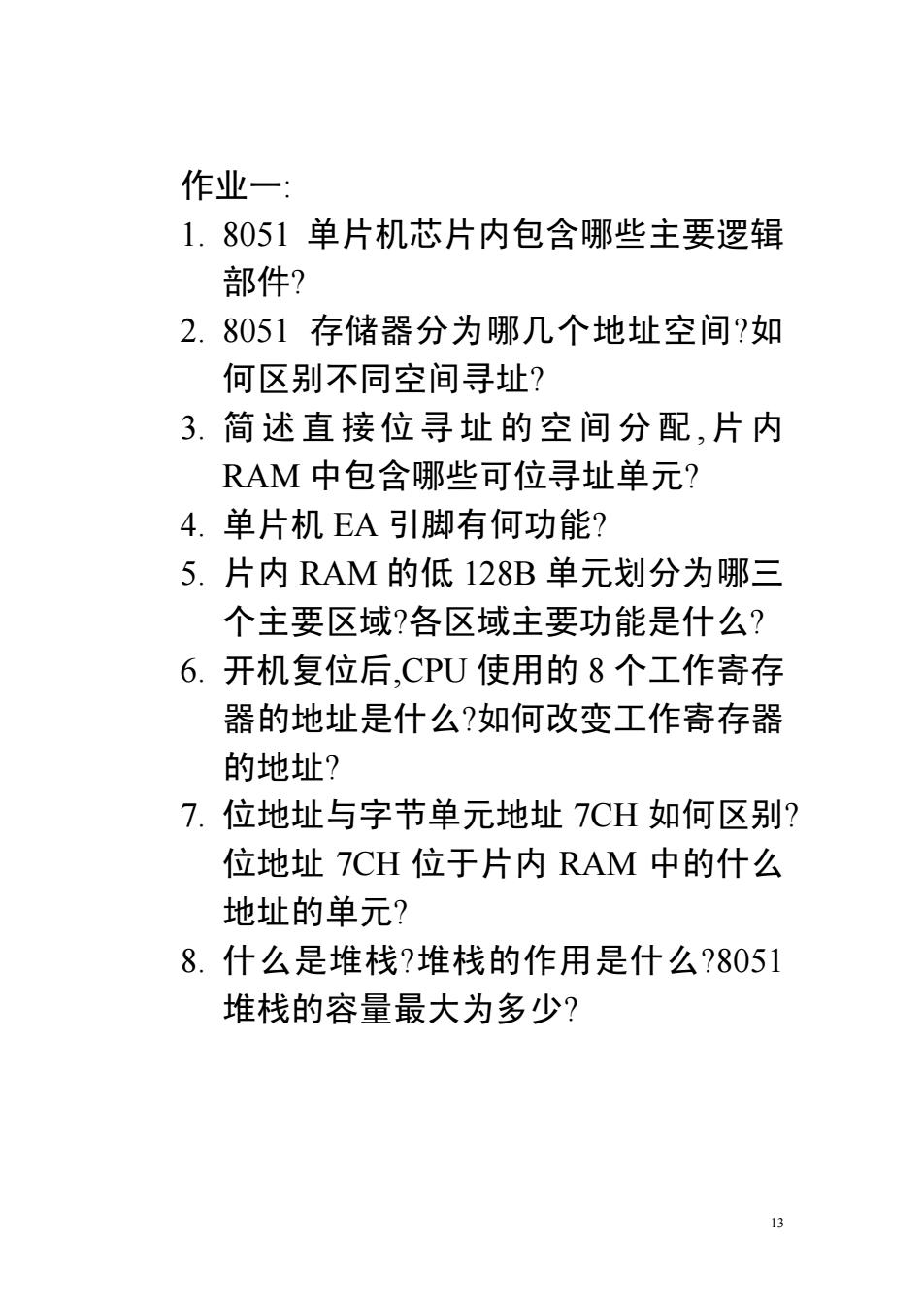

作业一： 1.8051单片机芯片内包含哪些主要逻辑 部件？ 2.805 1存储器分为哪几个地址空间？如 何区别不同空间寻址？ 3.简述直接位寻址的空间分配，片内 RAM中包含哪些可位寻址单元？ 4.单片机EA引脚有何功能？ 5.片内RAM的低128B单元划分为哪三 个主要区域？各区域主要功能是什么？ 6.开机复位后，CPU使用的8个工作寄存 器的地址是什么？如何改变工作寄存器 的地址？ 7.位地址与字节单元地址7CH如何区别？ 位地址7CH位于片内RAM中的什么 地址的单元？ 8.什么是堆栈？堆栈的作用是什么？8051 堆栈的容量最大为多少？ 13
13 作业一: 1. 8051 单片机芯片内包含哪些主要逻辑 部件? 2. 8051 存储器分为哪几个地址空间?如 何区别不同空间寻址? 3. 简述直接位寻址的空间分配,片内 RAM 中包含哪些可位寻址单元? 4. 单片机 EA 引脚有何功能? 5. 片内 RAM 的低 128B 单元划分为哪三 个主要区域?各区域主要功能是什么? 6. 开机复位后,CPU 使用的 8 个工作寄存 器的地址是什么?如何改变工作寄存器 的地址? 7. 位地址与字节单元地址 7CH 如何区别? 位地址 7CH 位于片内 RAM 中的什么 地址的单元? 8. 什么是堆栈?堆栈的作用是什么?8051 堆栈的容量最大为多少?

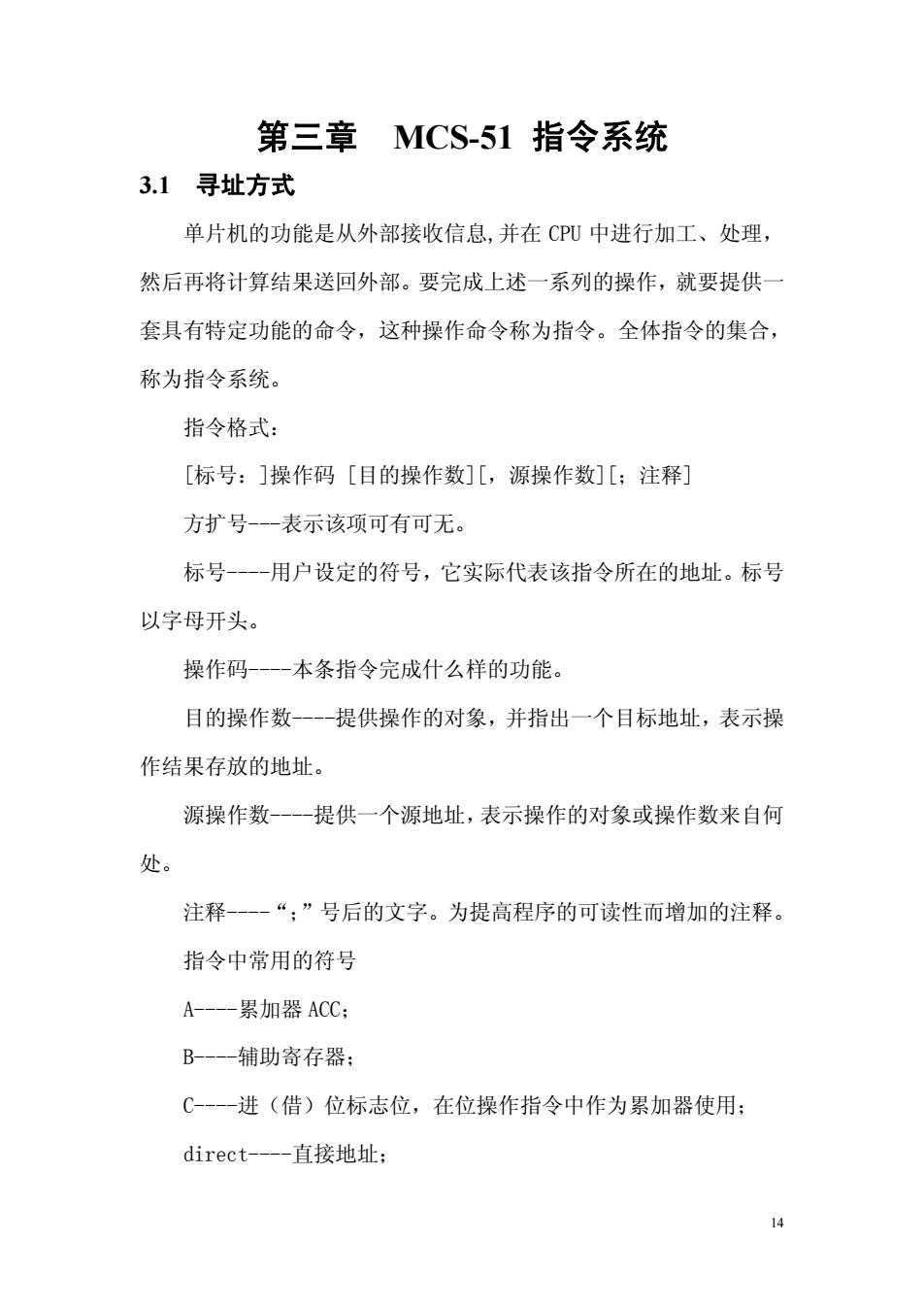

第三章 MCS-51指令系统 3.1寻址方式 单片机的功能是从外部接收信息，并在CPU中进行加工、处理， 然后再将计算结果送回外部。要完成上述一系列的操作，就要提供一 套具有特定功能的命令，这种操作命令称为指令。全体指令的集合， 称为指令系统。 指令格式： [标号：]操作码[目的操作数][，源操作数][；注释] 方扩号-一表示该项可有可无。 标号--用户设定的符号，它实际代表该指令所在的地址。标号 以字母开头。 操作码-一-本条指令完成什么样的功能。 目的操作数一-一提供操作的对象，并指出一个目标地址，表示操 作结果存放的地址。 源操作数-一提供一个源地址，表示操作的对象或操作数来自何 处。 注释-一-“：”号后的文字。为提高程序的可读性而增加的注释。 指令中常用的符号 A---累加器ACC: B--一辅助寄存器： C----进（借）位标志位，在位操作指令中作为累加器使用： direct----直接地址： 14
14 第三章 MCS-51 指令系统 3.1 寻址方式 单片机的功能是从外部接收信息,并在 CPU 中进行加工、处理， 然后再将计算结果送回外部。要完成上述一系列的操作，就要提供一 套具有特定功能的命令，这种操作命令称为指令。全体指令的集合， 称为指令系统。 指令格式： [标号：]操作码 [目的操作数][，源操作数][；注释] 方扩号---表示该项可有可无。 标号----用户设定的符号，它实际代表该指令所在的地址。标号 以字母开头。 操作码----本条指令完成什么样的功能。 目的操作数----提供操作的对象，并指出一个目标地址，表示操 作结果存放的地址。 源操作数----提供一个源地址，表示操作的对象或操作数来自何 处。 注释----“；”号后的文字。为提高程序的可读性而增加的注释。 指令中常用的符号 A----累加器 ACC； B----辅助寄存器； C----进（借）位标志位，在位操作指令中作为累加器使用； direct----直接地址；

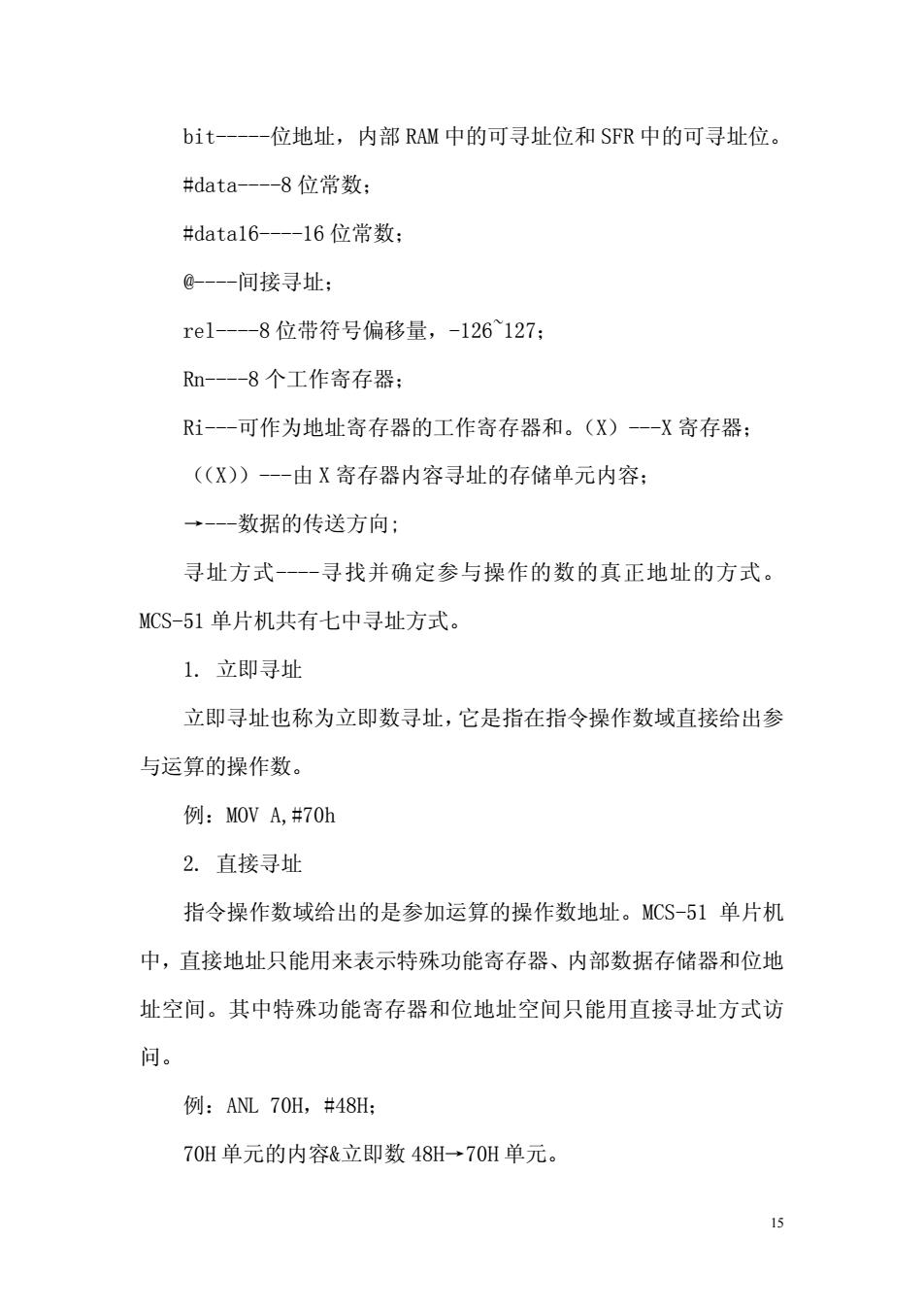

bit----位地址，内部RAM中的可寻址位和SFR中的可寻址位。 #data----8位常数； #datal6----16位常数： @----间接寻址： re1---8位带符号偏移量，-126127： Rn----8个工作寄存器： i--可作为地址寄存器的工作寄存器和。(X)--X寄存器： ((X))--由X寄存器内容寻址的存储单元内容； →--数据的传送方向： 寻址方式--一寻找并确定参与操作的数的真正地址的方式。 MCS-51单片机共有七中寻址方式。 1.立即寻址 立即寻址也称为立即数寻址，它是指在指令操作数域直接给出参 与运算的操作数。 例：MOVA,#70h 2.直接寻址 指令操作数域给出的是参加运算的操作数地址。MCS-51单片机 中，直接地址只能用来表示特殊功能寄存器、内部数据存储器和位地 址空间。其中特殊功能寄存器和位地址空间只能用直接寻址方式访 问。 例：ANL70H,#48H: 70H单元的内容&立即数48H→70H单元
15 bit-----位地址，内部 RAM 中的可寻址位和 SFR 中的可寻址位。 #data----8 位常数； #data16----16 位常数； @----间接寻址； rel----8 位带符号偏移量，-126~127； Rn----8 个工作寄存器； Ri---可作为地址寄存器的工作寄存器和。（X）---X 寄存器； （（X））---由 X 寄存器内容寻址的存储单元内容； →---数据的传送方向; 寻址方式----寻找并确定参与操作的数的真正地址的方式。 MCS-51 单片机共有七中寻址方式。 1. 立即寻址 立即寻址也称为立即数寻址，它是指在指令操作数域直接给出参 与运算的操作数。 例：MOV A,#70h 2. 直接寻址 指令操作数域给出的是参加运算的操作数地址。MCS-51 单片机 中，直接地址只能用来表示特殊功能寄存器、内部数据存储器和位地 址空间。其中特殊功能寄存器和位地址空间只能用直接寻址方式访 问。 例：ANL 70H，#48H； 70H 单元的内容&立即数 48H→70H 单元

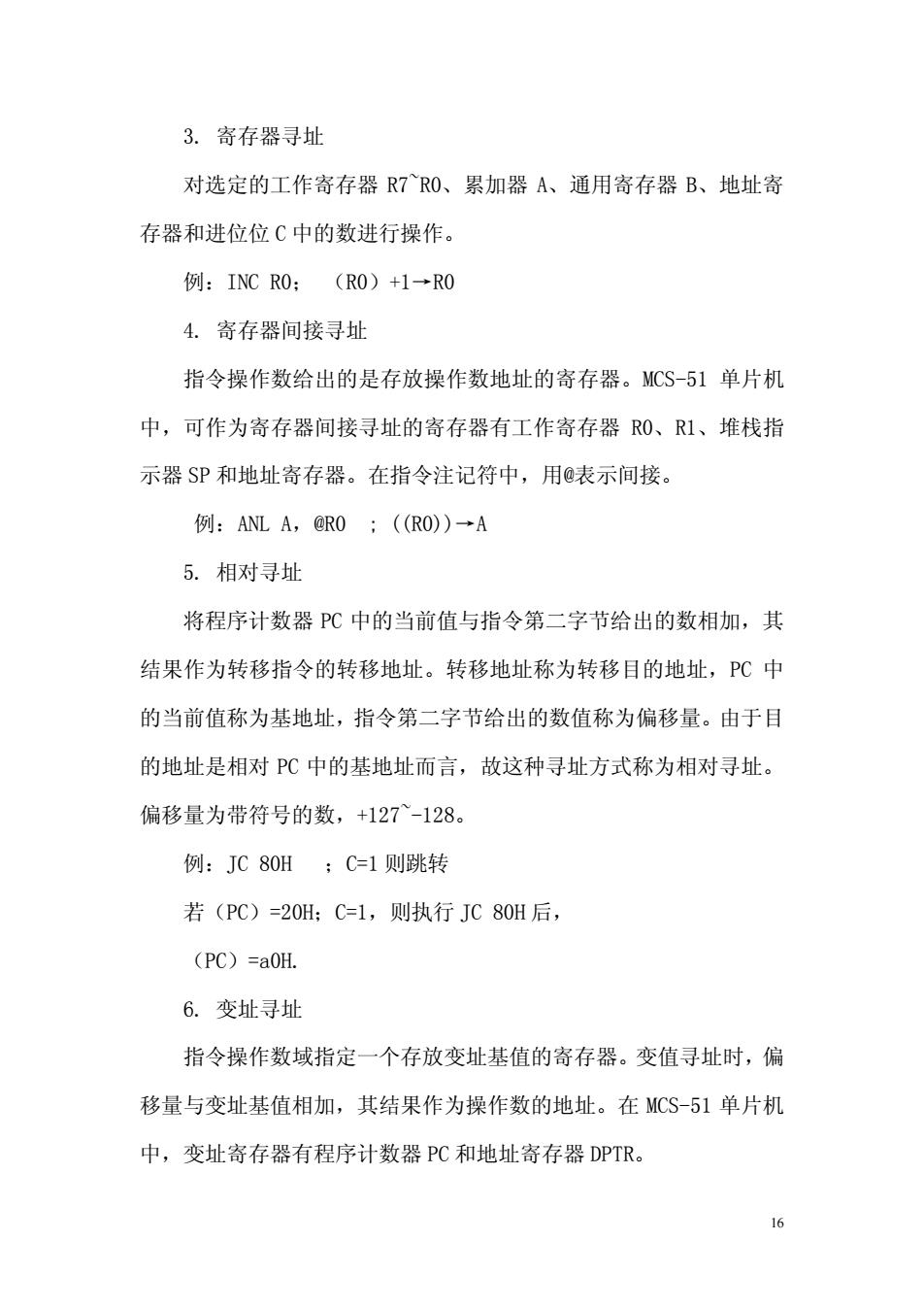

3.寄存器寻址 对选定的工作寄存器R7R0、累加器A、通用寄存器B、地址寄 存器和进位位C中的数进行操作。 例：INC RO: (R0)+1→R0 4.寄存器间接寻址 指令操作数给出的是存放操作数地址的寄存器。MCS-51单片机 中，可作为寄存器间接寻址的寄存器有工作寄存器RO、R1、堆栈指 示器SP和地址寄存器。在指令注记符中，用@表示间接。 例：ANLA,@R0;(RO))→A 5.相对寻址 将程序计数器P℃中的当前值与指令第二字节给出的数相加，其 结果作为转移指令的转移地址。转移地址称为转移目的地址，P℃中 的当前值称为基地址，指令第二字节给出的数值称为偏移量。由于目 的地址是相对P℃中的基地址而言，故这种寻址方式称为相对寻址。 偏移量为带符号的数，+127-128。 例：JC80H；C=1则跳转 若(PC)=20H:C=1,则执行JC80H后， (PC)=a0H. 6.变址寻址 指令操作数域指定一个存放变址基值的寄存器。变值寻址时，偏 移量与变址基值相加，其结果作为操作数的地址。在MCS-51单片机 中，变址寄存器有程序计数器PC和地址寄存器DPTR。 6
16 3. 寄存器寻址 对选定的工作寄存器 R7~R0、累加器 A、通用寄存器 B、地址寄 存器和进位位 C 中的数进行操作。 例：INC R0； （R0）+1→R0 4. 寄存器间接寻址 指令操作数给出的是存放操作数地址的寄存器。MCS-51 单片机 中，可作为寄存器间接寻址的寄存器有工作寄存器 R0、R1、堆栈指 示器 SP 和地址寄存器。在指令注记符中，用@表示间接。 例：ANL A，@R0 ; ((R0))→A 5. 相对寻址 将程序计数器 PC 中的当前值与指令第二字节给出的数相加，其 结果作为转移指令的转移地址。转移地址称为转移目的地址，PC 中 的当前值称为基地址，指令第二字节给出的数值称为偏移量。由于目 的地址是相对 PC 中的基地址而言，故这种寻址方式称为相对寻址。 偏移量为带符号的数，+127~-128。 例：JC 80H ；C=1 则跳转 若（PC）=20H；C=1，则执行 JC 80H 后， （PC）=a0H. 6. 变址寻址 指令操作数域指定一个存放变址基值的寄存器。变值寻址时，偏 移量与变址基值相加，其结果作为操作数的地址。在 MCS-51 单片机 中，变址寄存器有程序计数器 PC 和地址寄存器 DPTR
