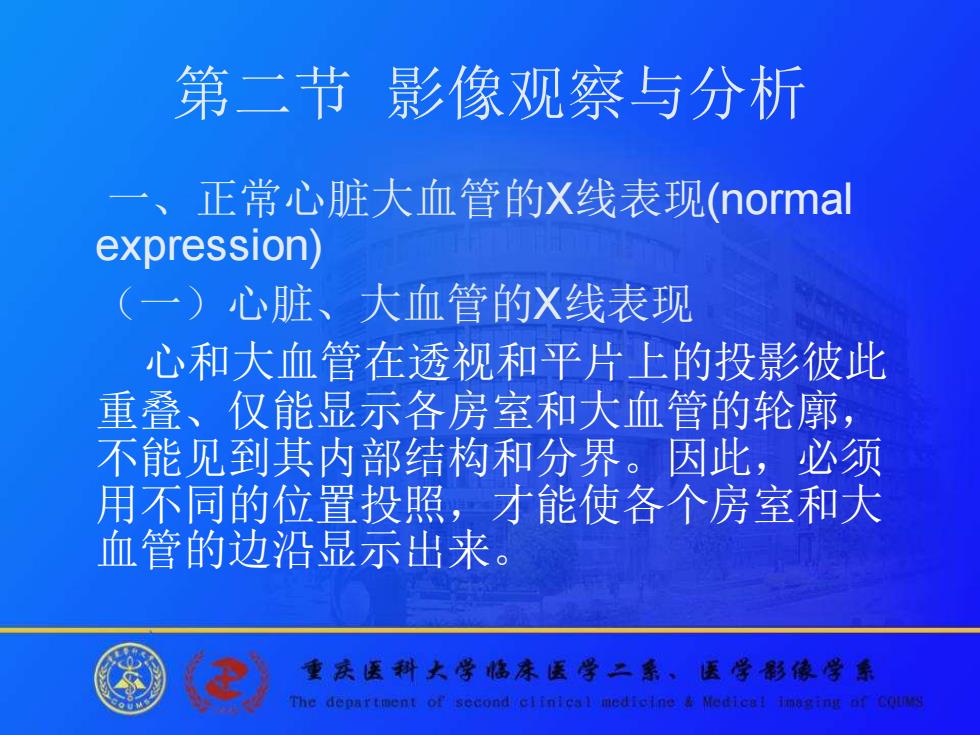

第二节影像观察与分析 一、 正常心脏大血管的X线表现(normal expression) (一)心脏、大血管的X线表现 心和大血管在透视和平片上的投影彼此 重叠、仅能显示各房室和大血管的轮廓， 不能见到其内部结构和分界。因此，必须 用不同的位置投照，才能使各个房室和大 血管的边沿显示出来。 重庆医科大学格床医学二系、医学影德学乐 The department of second clinleal medicine Medical Imoging of CoUMs
第二节 影像观察与分析 一、正常心脏大血管的X线表现(normal expression) （一）心脏、大血管的X线表现 心和大血管在透视和平片上的投影彼此 重叠、仅能显示各房室和大血管的轮廓， 不能见到其内部结构和分界。因此，必须 用不同的位置投照，才能使各个房室和大 血管的边沿显示出来

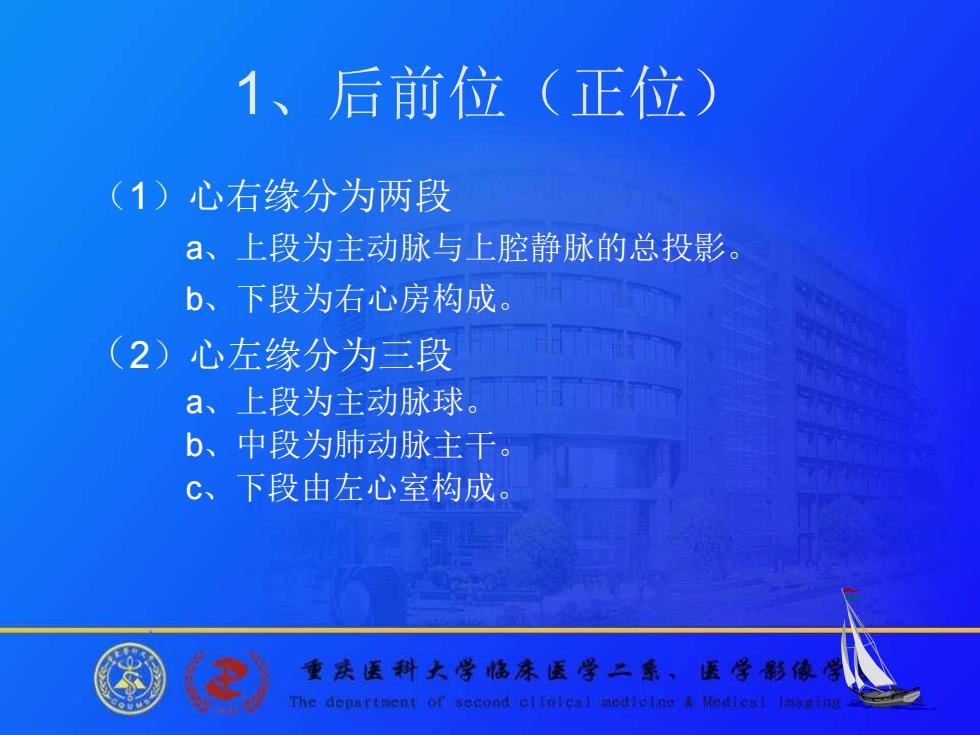

1、后前位（正位） (1)心右缘分为两段 a、上段为主动脉与上腔静脉的总投影。 b、下段为右心房构成。 (2)心左缘分为三段 a、上段为主动脉球。 b、中段为肺动脉主干。 c、下段由左心室构成。 重庆医科大学格床医学二系、医学彩德 The department of second clinical medicine&Medical imaging
1、后前位（正位） （1）心右缘分为两段 a、上段为主动脉与上腔静脉的总投影。 b、下段为右心房构成。 （2）心左缘分为三段 a、上段为主动脉球。 b、中段为肺动脉主干。 c、下段由左心室构成

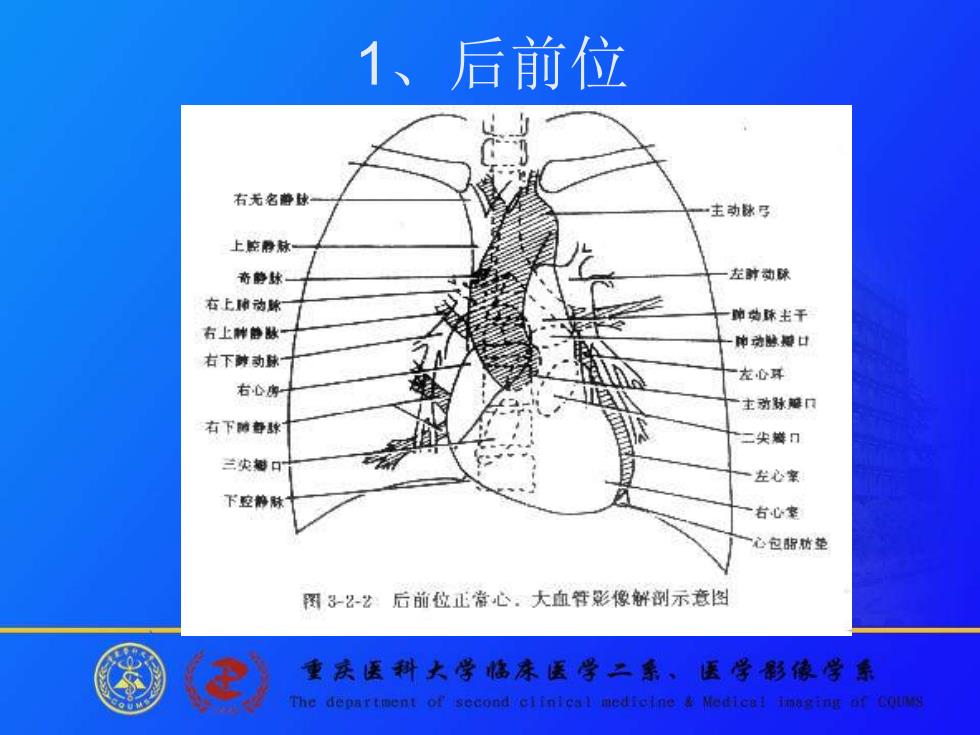

1、后前位 右无名善球 主动脉号 上密静林 奇静球 左前动酥 右上稀动斯一 跑典陈主干 右上种兽数 帅动感期口 右下韩动脉 左心耳 右心房 主动球瓣口 右下附春球 二尖撼口 兰灾糖口 左心案 下空静除 右心案 心包脂秒垫 图3么艺后前位正常心，大血符彩像解削示意图 重庆医科大学格床医学二系、医学影德学乐 The department of socond clInical medicine Medical Imoging of COLMs
1、后前位
注意 比位置透视左心缘可见相反搏动点，它是衡量左右心室增大的一个 重要标志
注意：在此位置透视左心缘可见相反搏动点，它是衡量左右心室增大的一个 重要标志

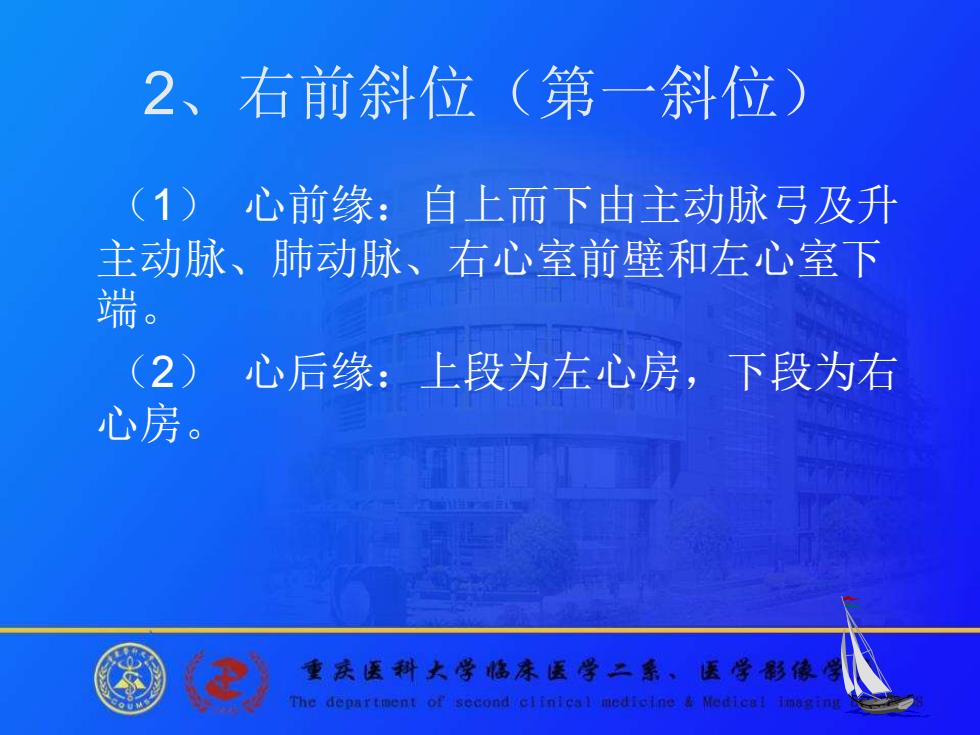

2、右前斜位（第一斜位） (1)心前缘：自上而下由主动脉弓及升 主动脉、肺动脉、右心室前壁和左心室下 端。 (2) 心后缘：上段为左心房，下段为右 心房。 重庆医科大学格床医学二系、医学影像 The department of second clinlcal medicine Medical Inog
2、右前斜位（第一斜位） （1） 心前缘：自上而下由主动脉弓及升 主动脉、肺动脉、右心室前壁和左心室下 端。 （2） 心后缘：上段为左心房，下段为右 心房
