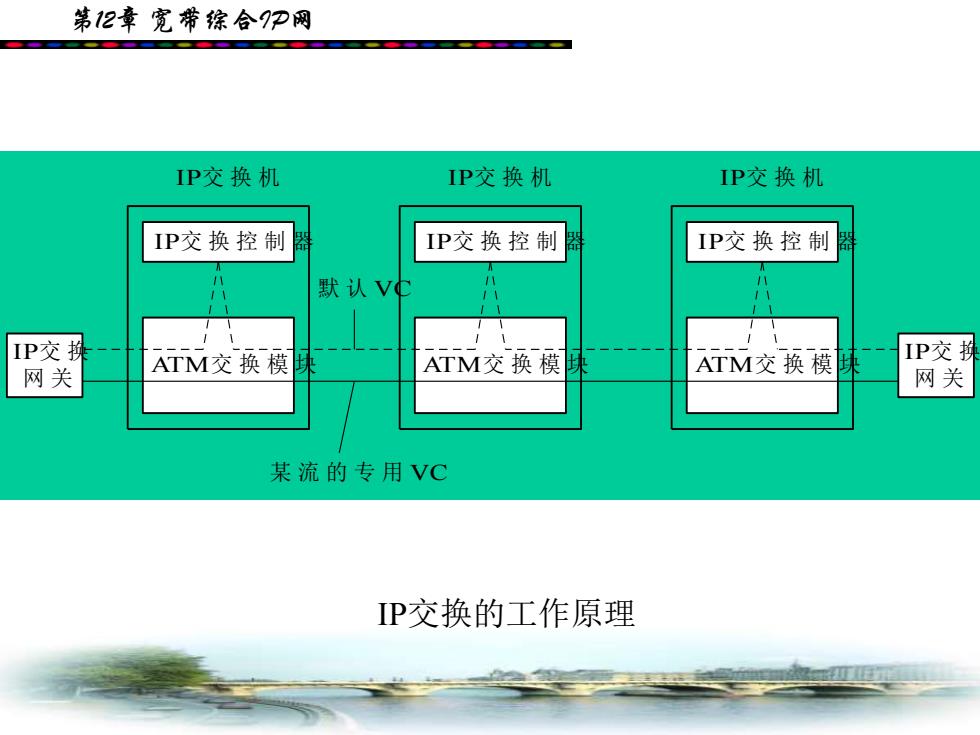

第12章宽带综合P网 IP交换机 IP交换机 IP交换机 IP交换控制 IP交换控制 IP交换控制 默认V① IP交挑 网关 ATM交换模 ATM交换模 ATM交换模 IP交挑 网关 某流的专用VC P交换的工作原理
第12章 宽带综合IP网 IP交换的工作原理 I P交 换 控 制 器 ATM交 换 模 块 I P交 换 网 关 I P交 换 机 I P交 换 控 制 器 ATM交 换 模 块 I P交 换 机 默 认 VC 某 流 的 专 用 VC I P交 换 控 制 器 ATM交 换 模 块 I P交 换 机 I P交 换 网 关

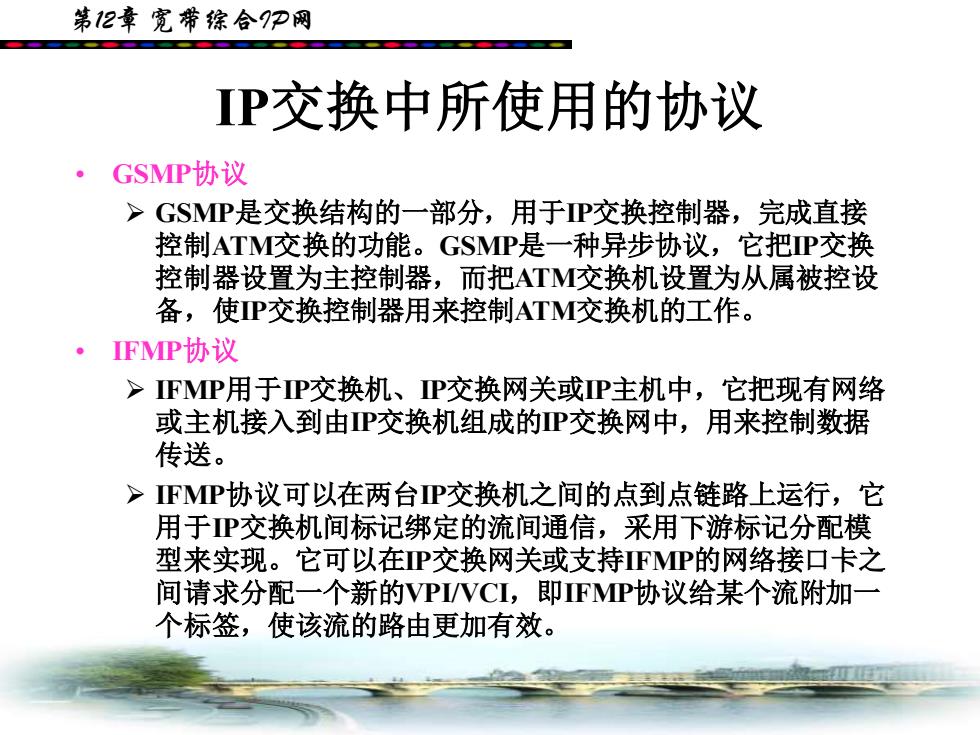

第12章宽带综合P网 P交换中所使用的协议 GSMP协议 GSMP是交换结构的一部分，用于P交换控制器，完成直接 控制ATM交换的功能。GSMP是一种异步协议，它把P交换 控制器设置为主控制器，而把ATM交换机设置为从属被控设 备，使P交换控制器用来控制ATM交换机的工作。 ·IFMP协议 >FMP用于P交换机、P交换网关或P主机中，它把现有网络 或主机接入到由P交换机组成的P交换网中，用来控制数据 传送。 >FMP协议可以在两台P交换机之间的点到点链路上运行，它 用于P交换机间标记绑定的流间通信，采用下游标记分配模 型来实现。它可以在P交换网关或支持FMP的网络接口卡之 间请求分配一个新的VPI/VCI,即IFMP协议给某个流附加一 个标签，使该流的路由更加有效
第12章 宽带综合IP网 IP交换中所使用的协议 • GSMP协议 ➢ GSMP是交换结构的一部分，用于IP交换控制器，完成直接 控制ATM交换的功能。GSMP是一种异步协议，它把IP交换 控制器设置为主控制器，而把ATM交换机设置为从属被控设 备，使IP交换控制器用来控制ATM交换机的工作。 • IFMP协议 ➢ IFMP用于IP交换机、IP交换网关或IP主机中，它把现有网络 或主机接入到由IP交换机组成的IP交换网中，用来控制数据 传送。 ➢ IFMP协议可以在两台IP交换机之间的点到点链路上运行，它 用于IP交换机间标记绑定的流间通信，采用下游标记分配模 型来实现。它可以在IP交换网关或支持IFMP的网络接口卡之 间请求分配一个新的VPI/VCI，即IFMP协议给某个流附加一 个标签，使该流的路由更加有效

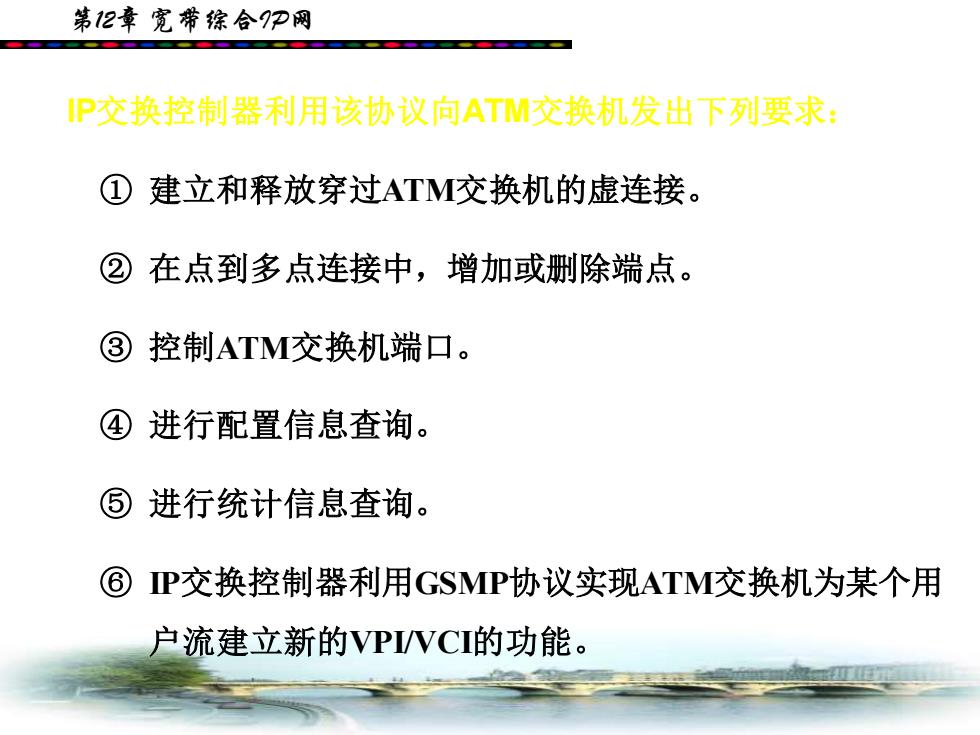

第12章宽带综合9P网 P交换控制器利用该协议向ATM交换机发出下列要求： 建立和释放穿过ATM交换机的虚连接。 ② 在点到多点连接中，增加或删除端点。 ③ 控制ATM交换机端口。 ④进行配置信息查询。 ⑤ 进行统计信息查询。 P交换控制器利用GSMP协议实现ATM交换机为某个用 户流建立新的VPI/VCI的功能
第12章 宽带综合IP网 IP交换控制器利用该协议向ATM交换机发出下列要求： ① 建立和释放穿过ATM交换机的虚连接。 ② 在点到多点连接中，增加或删除端点。 ③ 控制ATM交换机端口。 ④ 进行配置信息查询。 ⑤ 进行统计信息查询。 ⑥ IP交换控制器利用GSMP协议实现ATM交换机为某个用 户流建立新的VPI/VCI的功能

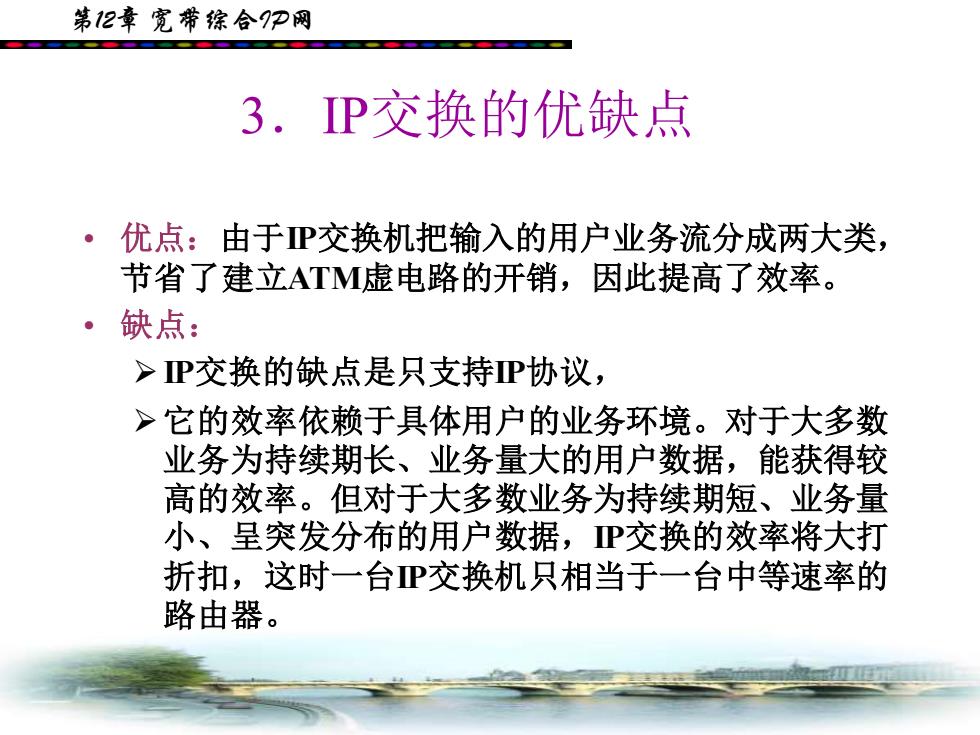

第12章宽带综合P网 3.P交换的优缺点 ·优点：由于P交换机把输入的用户业务流分成两大类， 节省了建立ATM虚电路的开销，因此提高了效率。 ·缺点： >P交换的缺点是只支持P协议， >它的效率依獭于具体用户的业务环境。对于大多数 业务为持续期长、业务量大的用户数据，能获得较 高的效率。但对于大多数业务为持续期短、业务量 小、呈突发分布的用户数据，P交换的效率将大打 折扣，这时一台P交换机只相当于一台中等速率的 路由器
第12章 宽带综合IP网 3．IP交换的优缺点 • 优点：由于IP交换机把输入的用户业务流分成两大类， 节省了建立ATM虚电路的开销，因此提高了效率。 • 缺点： ➢IP交换的缺点是只支持IP协议， ➢它的效率依赖于具体用户的业务环境。对于大多数 业务为持续期长、业务量大的用户数据，能获得较 高的效率。但对于大多数业务为持续期短、业务量 小、呈突发分布的用户数据，IP交换的效率将大打 折扣，这时一台IP交换机只相当于一台中等速率的 路由器

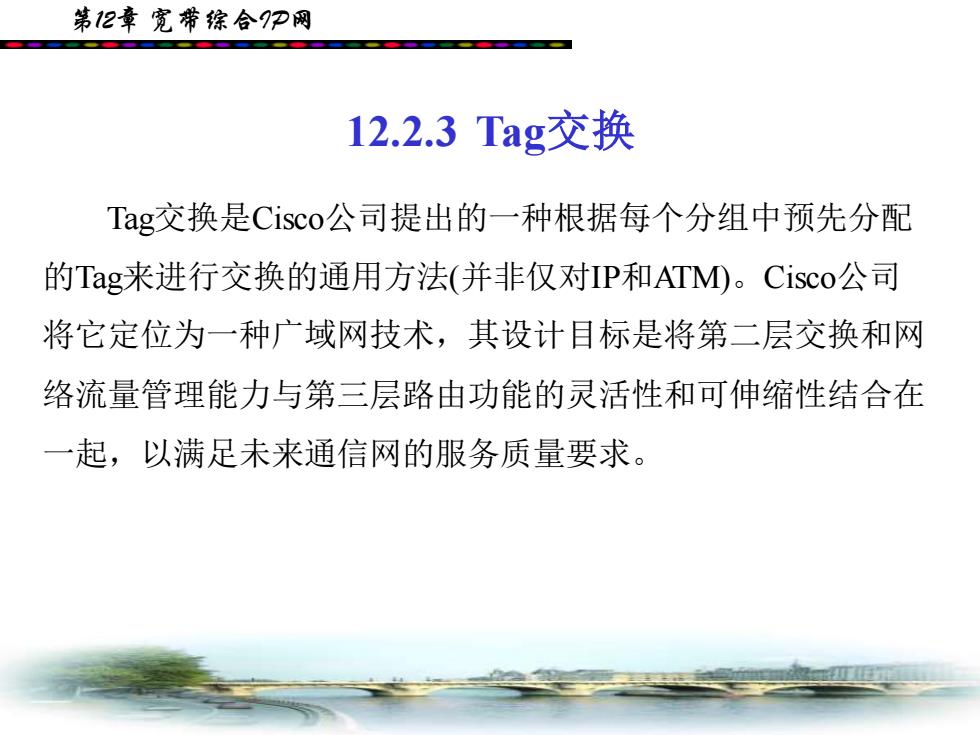

第12章宽带综合9P网 12.2.3Tag交换 Tag交换是Cisco公司提出的一种根据每个分组中预先分配 的Tag来进行交换的通用方法（并非仅对IP和ATM)。Cisco公司 将它定位为一种广域网技术，其设计目标是将第二层交换和网 络流量管理能力与第三层路由功能的灵活性和可伸缩性结合在 一起，以满足未来通信网的服务质量要求
第12章 宽带综合IP网 12.2.3 Tag交换 Tag交换是Cisco公司提出的一种根据每个分组中预先分配 的Tag来进行交换的通用方法(并非仅对IP和ATM)。Cisco公司 将它定位为一种广域网技术，其设计目标是将第二层交换和网 络流量管理能力与第三层路由功能的灵活性和可伸缩性结合在 一起，以满足未来通信网的服务质量要求
