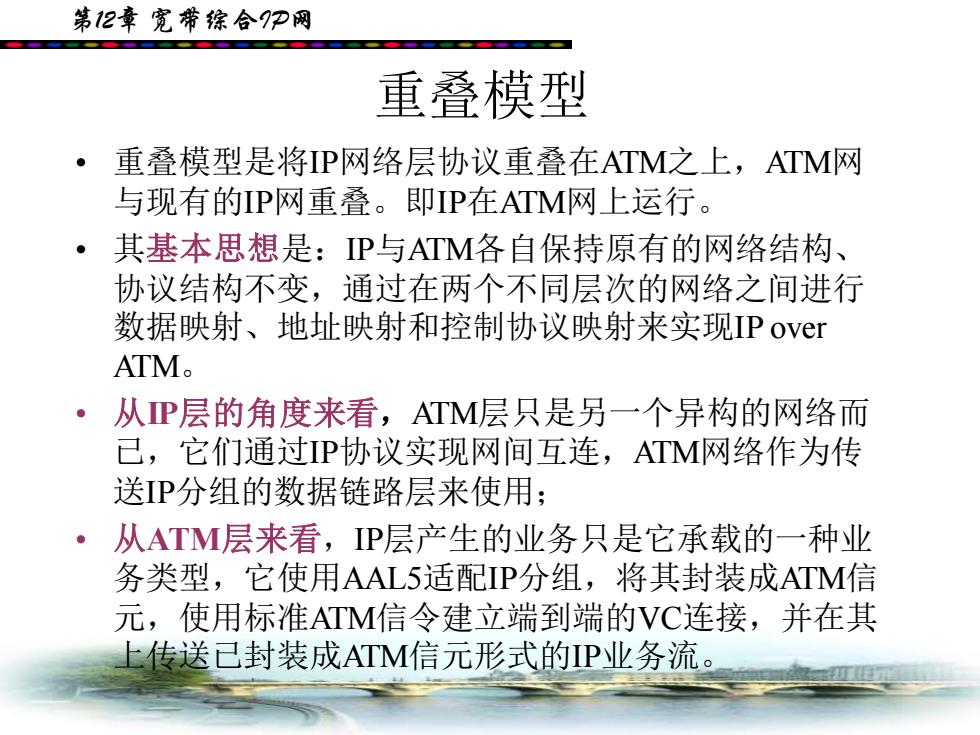

第12章宽带综合P网 重叠模型 ·重叠模型是将P网络层协议重叠在ATM之上，ATM网 与现有的IP网重叠。即IP在ATM网上运行。 其基本思想是：P与ATM各自保持原有的网络结构、 协议结构不变，通过在两个不同层次的网络之间进行 数据映射、地址映射和控制协议映射来实现IP over ATM. 从P层的角度来看，ATM层只是另一个异构的网络而 已，它们通过IP协议实现网间互连，ATM网络作为传 送P分组的数据链路层来使用； 从ATM层来看，P层产生的业务只是它承载的一种业 务类型，它使用AAL5适配IP分组，将其封装成ATM信 元，使用标准ATM信令建立端到端的VC连接，并在其 上传送已封装成ATM信元形式的IP业务流
第12章 宽带综合IP网 • 重叠模型是将IP网络层协议重叠在ATM之上，ATM网 与现有的IP网重叠。即IP在ATM网上运行。 • 其基本思想是：IP与ATM各自保持原有的网络结构、 协议结构不变，通过在两个不同层次的网络之间进行 数据映射、地址映射和控制协议映射来实现IP over ATM。 • 从IP层的角度来看，ATM层只是另一个异构的网络而 已，它们通过IP协议实现网间互连，ATM网络作为传 送IP分组的数据链路层来使用； • 从ATM层来看，IP层产生的业务只是它承载的一种业 务类型，它使用AAL5适配IP分组，将其封装成ATM信 元，使用标准ATM信令建立端到端的VC连接，并在其 上传送已封装成ATM信元形式的IP业务流。 重叠模型
第12章宽带综合9P网 略由器叉 ATM核心网 ATM交换机 白 ATM交换机构成宽带核心网，路由器则位于核心网边缘。由 路由器构成的P网络负责路由表的维护，确定下一跳路由器 地址，然后将P分组转换成ATM信元，经由ATM核心网建立 的VC传送到选定的下一跳路由器
第12章 宽带综合IP网 路由器 ATM核心网 ATM交换机 ATM交换机构成宽带核心网，路由器则位于核心网边缘。由 路由器构成的IP网络负责路由表的维护，确定下一跳路由器 地址，然后将IP分组转换成ATM信元，经由ATM核心网建立 的VC传送到选定的下一跳路由器
第12章宽带综合P网 重叠模型 ·该方案中，要求每个使用IP服务的ATM用户终端同时具有 ATM网络地址和IP地址，并同时支持IP和ATM两套控制机 制； ·网络中需设置专用服务器完成高层IP地址到ATM地址的解 析工作。在发端用户知道收端用户的ATM地址之时，才使 用标准的ATM信令建立端到端的VPI/VCI连接。 ·优点：与标准的ATM网络及业务兼容； ·缺点：P的传输效率低，地址解析服务器容易成为网络瓶 颈，不能充分发挥ATM在QoS方面的优势，因而不适宜用 来构造大型骨干网。 重叠模式主要包括ETF的传统P协议CPOA、ATM forum的局域网仿真LANE和ATM上的多协议MPOA等
第12章 宽带综合IP网 • 该方案中，要求每个使用IP服务的ATM用户终端同时具有 ATM网络地址和IP地址，并同时支持IP和ATM两套控制机 制； • 网络中需设置专用服务器完成高层IP地址到ATM地址的解 析工作。在发端用户知道收端用户的ATM地址之时，才使 用标准的ATM信令建立端到端的VPI/VCI连接。 • 优点：与标准的ATM网络及业务兼容； • 缺点：IP的传输效率低，地址解析服务器容易成为网络瓶 颈，不能充分发挥ATM在QoS方面的优势，因而不适宜用 来构造大型骨干网。 • 重叠模式主要包括IETF的传统IP协议CIPOA、ATM forum 的局域网仿真LANE和ATM上的多协议MPOA等。 重叠模型

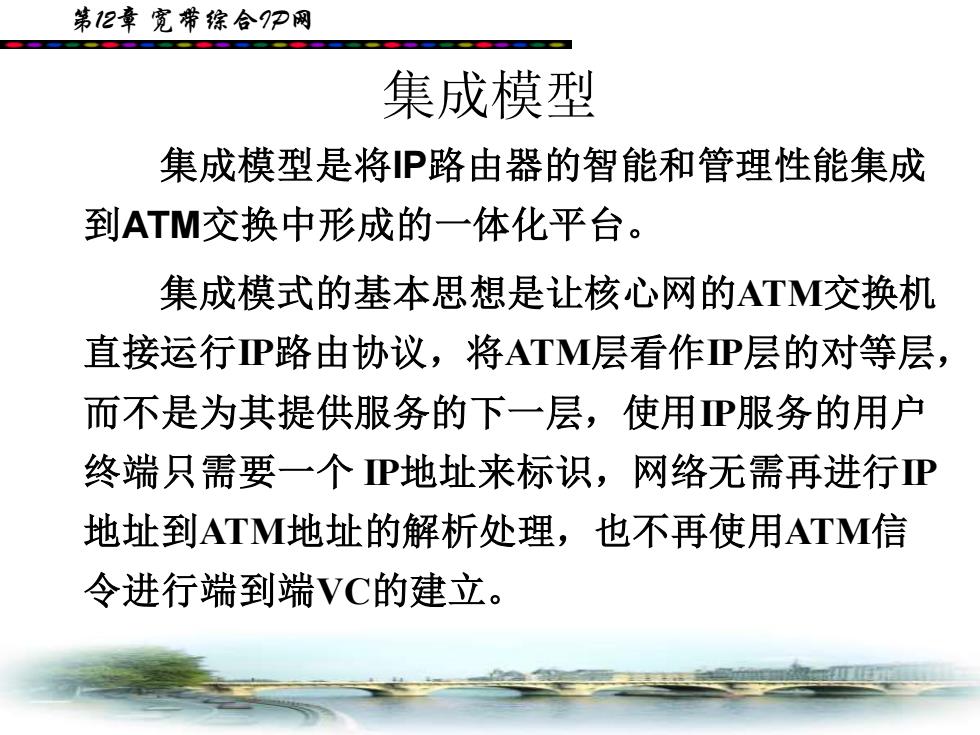

第12章宽带综合9P网 集成模型 集成模型是将P路由器的智能和管理性能集成 到ATM交换中形成的一体化平台。 集成模式的基本思想是让核心网的ATM交换机 直接运行P路由协议，将ATM层看作P层的对等层， 而不是为其提供服务的下一层，使用P服务的用户 终端只需要一个P地址来标识，网络无需再进行P 地址到ATM地址的解析处理，也不再使用ATM信 令进行端到端VC的建立
第12章 宽带综合IP网 集成模型是将IP路由器的智能和管理性能集成 到ATM交换中形成的一体化平台。 集成模式的基本思想是让核心网的ATM交换机 直接运行IP路由协议，将ATM层看作IP层的对等层， 而不是为其提供服务的下一层，使用IP服务的用户 终端只需要一个 IP地址来标识，网络无需再进行IP 地址到ATM地址的解析处理，也不再使用ATM信 令进行端到端VC的建立。 集成模型
第12章宽带综合9P网 IP over ATM重叠模式网络 边缘路由器 红 P核心网 红 LSR 在网络中ATM交换机仍然基于VPI/VCI实现分组转发， 但重叠模式中的ATM交换机的VPI/VCI表是由标准的ATM信 令建立和维护的，而集成模式中ATM交换机的VPI/VCI表是 由IP路由协议和基于TCPP的其他标记分发控制协议创建和 维护的。节点先使用P进行寻址和选路，然后在选好的路径 上使用TM交换进行分组转发
第12章 宽带综合IP网 边缘 路由器 IP 核心 网 LSR 在网络中ATM交换机仍然基于VPI/VCI实现分组转发， 但重叠模式中的ATM交换机的VPI/VCI表是由标准的ATM信 令建立和维护的，而集成模式中ATM交换机的VPI/VCI表是 由IP路由协议和基于TCP/IP的其他标记分发控制协议创建和 维护的。节点先使用IP进行寻址和选路，然后在选好的路径 上使用ATM交换进行分组转发。 IP over ATM重叠模式网络
