第一节概迷 (4)虹吸式溢洪道：如图6-4所示，它是一种封闭式溢 洪道，其工作原理是利用虹吸的作用泄水。当库水位达 到一定的高程时，淹没了通气孔，水流经过堰顶并与空 气混合，逐渐将曲管内的空气带出，使曲管内产生真 空，虹吸作用发生而自动泄水。这种溢洪道的优，点是能 自动调节上游水位，不需设置闸门。其缺，点是超泄能力 较小，构造复杂，且工作可靠性较差，在大中型工程应 岸 用较少。 溢 以上四种类型的泄洪设施，前两种设施的整个流程是 完全敞开的，故又称为开敞式溢洪道，而后两种又称为 洪道 封闭式溢洪道
（4）虹吸式溢洪道：如图6-4所示，它是一种封闭式溢 洪道，其工作原理是利用虹吸的作用泄水。当库水位达 到一定的高程时，淹没了通气孔，水流经过堰顶并与空 气混合，逐渐将曲管内的空气带出，使曲管内产生真 空，虹吸作用发生而自动泄水。这种溢洪道的优点是能 自动调节上游水位，不需设置闸门。其缺点是超泄能力 较小，构造复杂，且工作可靠性较差，在大中型工程应 用较少。 以上四种类型的泄洪设施，前两种设施的整个流程是 完全敞开的，故又称为开敞式溢洪道，而后两种又称为 封闭式溢洪道。 第 二 章 河 岸 溢 洪 道 第一节概述
第一节概述 二、河岸溢洪道的位置选择 考虑枢纽总体布置、地形、地质、施工及运 行、经济指标等因素。 (1)枢纽，总体布置：溢洪道布置应结合枢纽布 置全面考虑，避免泄洪、发电、航运及灌溉等建 筑物在布置上的干扰。其布置时合理选择泄洪消 岸 能布置和型式，进水口应短而直，出水渠应与下 溢 游河道平顺连接，避免下泄水流的冲刷及淤积， 洪 (2)地形、地质条件，溢洪道应布置在地形 道 适宜、地质坚固且稳定的岸边或天然垭口的岩基 上，以减少开挖量
二、河岸溢洪道的位置选择 考虑枢纽总体布置、地形、地质、施工及运 行、经济指标等因素。 （1）枢纽总体布置:溢洪道布置应结合枢纽布 置全面考虑，避免泄洪、发电、航运及灌溉等建 筑物在布置上的干扰。其布置时合理选择泄洪消 能布置和型式，进水口应短而直，出水渠应与下 游河道平顺连接，避免下泄水流的冲刷及淤积， （2）地形、地质条件，溢洪道应布置在地形 适宜、地质坚固且稳定的岸边或天然垭口的岩基 上，以减少开挖量。 第 二 章 河 岸 溢 洪 道 第一节 概 述
第一节概述 并应尽量避免深挖，以免造成高边坡失稳 或边坡处理困难等问题。需要特别指出的 是，在选择溢洪道的位置时，应充分考虑 水文地质条件，以确保溢洪道的安全。 (3)施工和运行： 岸 应使开挖出渣线路和堆渣场地便于布置， 并考虑利用开挖出来的土石料作为筑坝材 洪道 料，以减少弃料为运行方便，溢洪道不宜 离水库管理处太远
并应尽量避免深挖，以免造成高边坡失稳 或边坡处理困难等问题。需要特别指出的 是，在选择溢洪道的位置时，应充分考虑 水文地质条件，以确保溢洪道的安全。 （3）施工和运行: 应使开挖出渣线路和堆渣场地便于布置， 并考虑利用开挖出来的土石料作为筑坝材 料，以减少弃料为运行方便，溢洪道不宜 离水库管理处太远。 第 二 章 河 岸 溢 洪 道 第一节 概 述
第二节正槽溢洪道 正槽溢洪道一般由进水渠段、控制段、泄槽 段、消能防冲设施和出水渠五个部分组成。 一、进水渠 进水渠是水库与控制段之间的连接段； 作用：进水及调整水流。当控制段邻近水库时， 进水渠可用一喇叭形进水口代替，具体布置应从 三个方面考虑： 岸 (1)平面布置：进水渠在平面上最好按直线布 溢 置，且前缘不得有阻碍进流的山头或建筑物，以 便水流均匀平顺入渠。受地形、地质条件及上游 洪道 河势的影响需设置弯道时，弯道轴线的转弯半径 不宜小于4倍渠底宽度。弯道与控制段之间应布 置一(2-3)H直线段过渡
正槽溢洪道一般由进水渠段、控制段、泄槽 段、消能防冲设施和出水渠五个部分组成。 一、进水渠 进水渠是水库与控制段之间的连接段; 作用:进水及调整水流。当控制段邻近水库时， 进水渠可用一喇叭形进水口代替，具体布置应从 三个方面考虑： （1）平面布置：进水渠在平面上最好按直线布 置，且前缘不得有阻碍进流的山头或建筑物，以 便水流均匀平顺入渠。受地形、地质条件及上游 河势的影响需设置弯道时，弯道轴线的转弯半径 不宜小于4倍渠底宽度。弯道与控制段之间应布 置一（2-3)H直线段过渡。 第 二 章 河 岸 溢 洪 道 第二节 正 槽 溢洪道

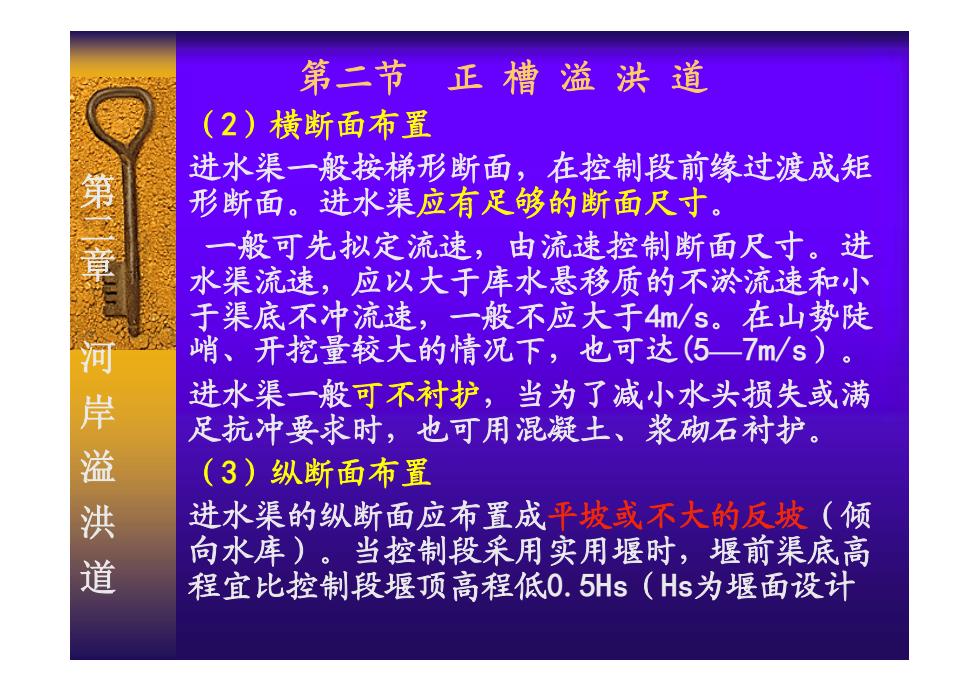

第二节正槽溢洪道 (2)横断面布置 进水渠一般按梯形断面，在控制段前缘过渡成矩 形断面。进水渠应有足够的断面尺寸。 一般可先拟定流速，由流速控制断面尺寸。进 水渠流速，应以大于库水悬移质的不淤流速和小 于渠底不冲流速，一般不应大于4m/s。在山势陡 哨、开挖量较大的情况下，也可达(5一7m/s)。 岸 进水渠一般可不衬护，当为了减小水头损失或满 足抗冲要求时，也可用混凝土、浆砌石衬护。 溢 (3)纵断面布置 洪 进水渠的纵断面应布置成平坡或不大的反坡（倾 向水库)。当控制段采用实用堰时，堰前渠底高 程宜比控制段堰顶高程低0.5Hs(Hs为堰面设计
（2）横断面布置 进水渠一般按梯形断面，在控制段前缘过渡成矩 形断面。进水渠应有足够的断面尺寸。 一般可先拟定流速，由流速控制断面尺寸。进 水渠流速，应以大于库水悬移质的不淤流速和小 于渠底不冲流速，一般不应大于4m/s。在山势陡 峭、开挖量较大的情况下，也可达(5—7m/s）。 进水渠一般可不衬护，当为了减小水头损失或满 足抗冲要求时，也可用混凝土、浆砌石衬护。 （3）纵断面布置 进水渠的纵断面应布置成平坡或不大的反坡（倾 向水库）。当控制段采用实用堰时，堰前渠底高 程宜比控制段堰顶高程低0.5Hs（Hs为堰面设计 第 二 章 河 岸 溢 洪 道 第二节 正 槽 溢洪道
