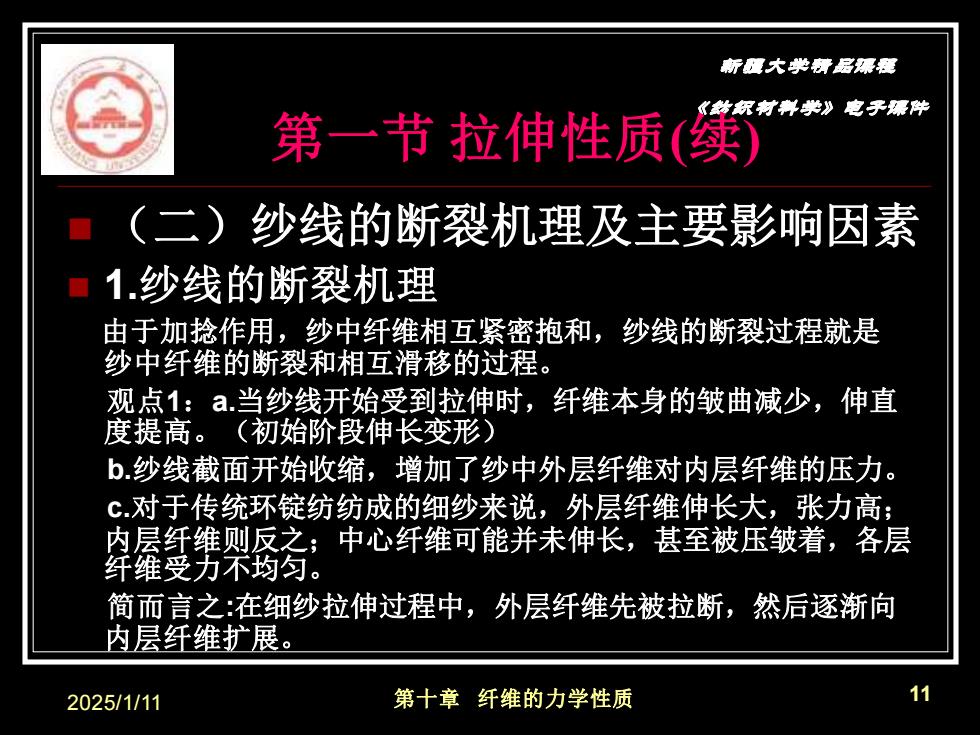

新理大典所品绿延 祝材料学》电子隔件 第一节拉伸性质（续 (二)纱线的断裂机理及主要影响因素 ■1.纱线的断裂机理 由于加捻作用，纱中纤维相互紧密抱和，纱线的断裂过程就是 纱中纤维的断裂和相互滑移的过程。 观点1：a.当纱线开始受到拉伸时，纤维本身的皱曲减少，伸直 度提高。（初始阶段伸长变形） b.纱线截面开始收缩，增加了纱中外层纤维对内层纤维的压力。 c对于传统环锭纺纺成的细纱来说，外层纤维伸长大，张力高： 内层纤维则反之；中心纤维可能并未伸长，甚至被压皱着，各层 纤维受力不均匀。 简而言之：在细纱拉伸过程中，外层纤维先被拉断，然后逐渐向 内层纤维扩展。 2025/1/11 第十章纤维的力学性质
新疆大学精品课程 《纺织材料学》电子课件 2025/1/11 第十章 纤维的力学性质 11 第一节 拉伸性质(续) ◼ （二）纱线的断裂机理及主要影响因素 ◼ 1.纱线的断裂机理 由于加捻作用，纱中纤维相互紧密抱和，纱线的断裂过程就是 纱中纤维的断裂和相互滑移的过程。 观点1：a.当纱线开始受到拉伸时，纤维本身的皱曲减少，伸直 度提高。（初始阶段伸长变形） b.纱线截面开始收缩，增加了纱中外层纤维对内层纤维的压力。 c.对于传统环锭纺纺成的细纱来说，外层纤维伸长大，张力高； 内层纤维则反之；中心纤维可能并未伸长，甚至被压皱着，各层 纤维受力不均匀。 简而言之:在细纱拉伸过程中，外层纤维先被拉断，然后逐渐向 内层纤维扩展

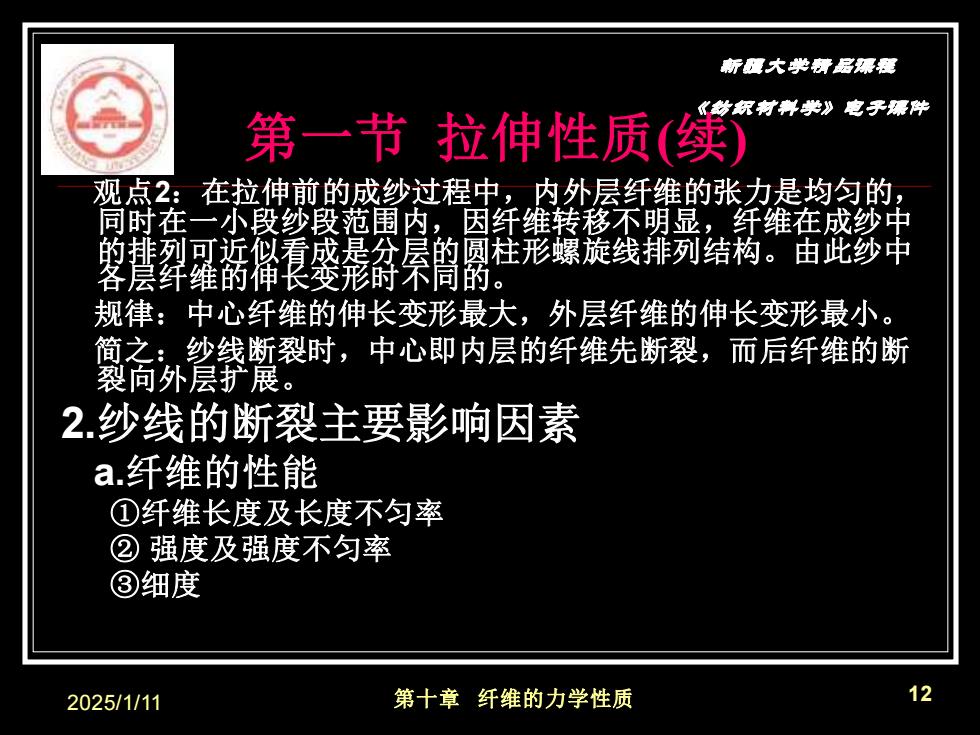

新程大学所岳绿程 梦织材料学》电子绿件 第一节拉伸性质（续 观点2：在拉伸前的成纱过程中，内外层纤维的张力是均匀的， 同时在一小段纱段范围内，因纤维转移不明显，纤维在成纱中 其星降氧娶是禽鸭露科 层的圆柱形螺旋线排列结构。由此纱中 规律：中心纤维的伸长变形最大，外层纤维的伸长变形最小。 简之：纱线断裂时，中心即内层的纤维先断裂，而后纤维的断 裂向外层扩展。 2.纱线的断裂主要影响因素 a纤维的性能 ①纤维长度及长度不匀率 ②强度及强度不匀率 ③细度 2025/1/11 第十章纤维的力学性质 12
新疆大学精品课程 《纺织材料学》电子课件 2025/1/11 第十章 纤维的力学性质 12 观点2：在拉伸前的成纱过程中，内外层纤维的张力是均匀的， 同时在一小段纱段范围内，因纤维转移不明显，纤维在成纱中 的排列可近似看成是分层的圆柱形螺旋线排列结构。由此纱中 各层纤维的伸长变形时不同的。 规律：中心纤维的伸长变形最大，外层纤维的伸长变形最小。 简之：纱线断裂时，中心即内层的纤维先断裂，而后纤维的断 裂向外层扩展。 2.纱线的断裂主要影响因素 a.纤维的性能 ①纤维长度及长度不匀率 ② 强度及强度不匀率 ③细度 第一节 拉伸性质(续)

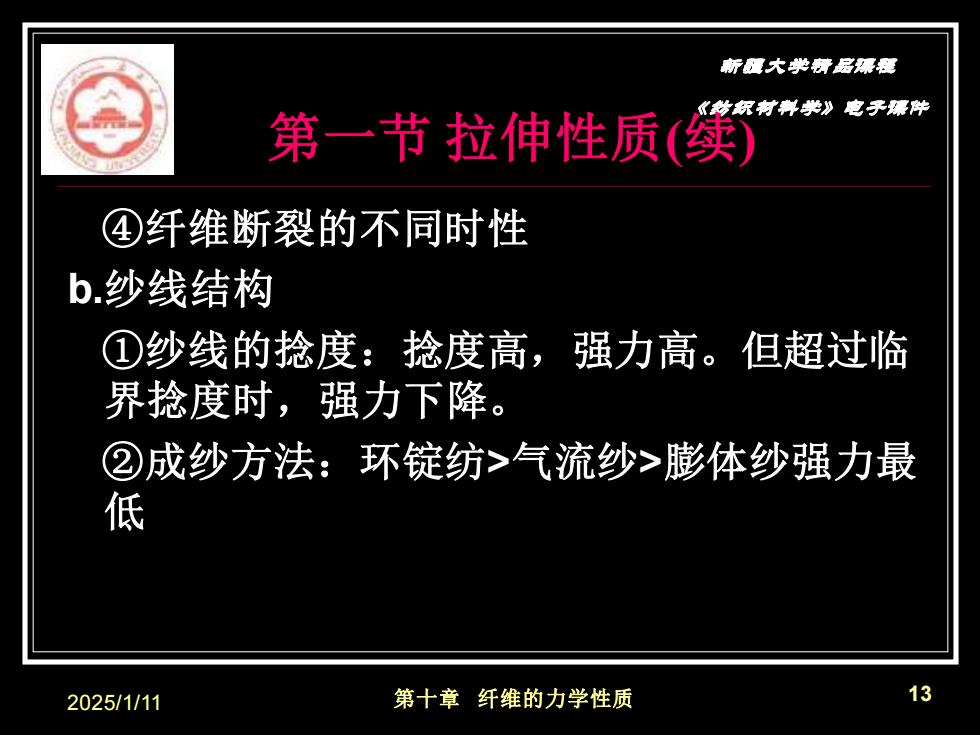

新理大类所品绿延 《转沉材群学》电子隔件 第一节拉伸性质（续） ④纤维断裂的不同时性 b.纱线结构 ①纱线的捻度：捻度高，强力高。但超过临 界捻度时，强力下降。 ②成纱方法：环锭纺>气流纱>膨体纱强力最 低 2025/1/11 第十章纤维的力学性质 13
新疆大学精品课程 《纺织材料学》电子课件 2025/1/11 第十章 纤维的力学性质 13 第一节 拉伸性质(续) ④纤维断裂的不同时性 b.纱线结构 ①纱线的捻度：捻度高，强力高。但超过临 界捻度时，强力下降。 ②成纱方法：环锭纺>气流纱>膨体纱强力最 低

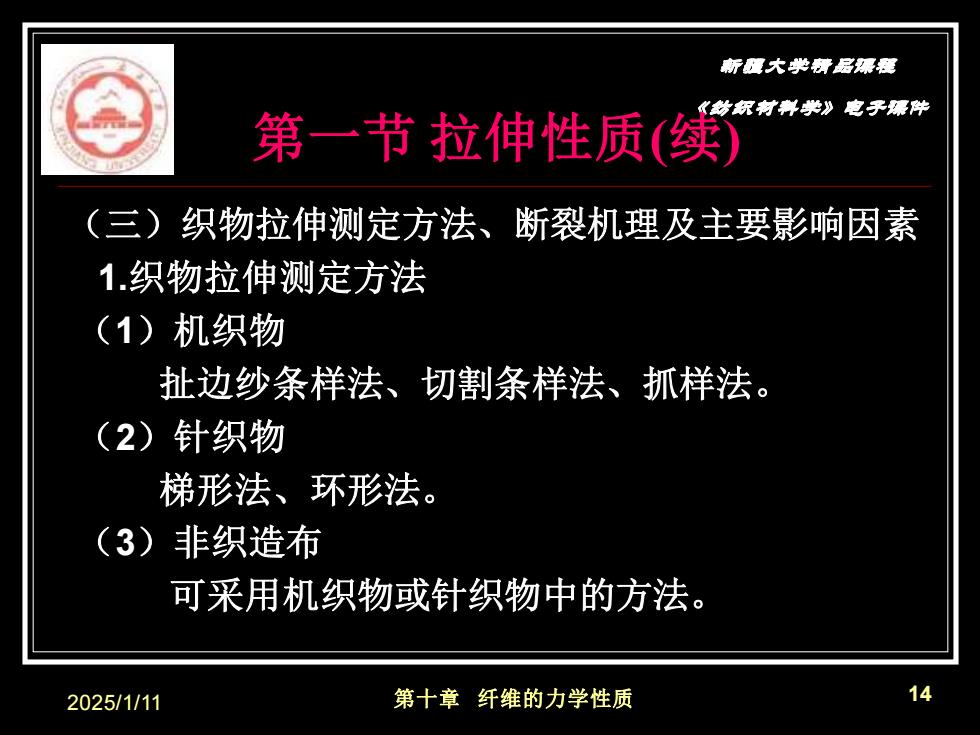

新程大弊精岳保程 转织材料学》电子绿件 第一节拉伸性质（续 (三)织物拉伸测定方法、断裂机理及主要影响因素 1.织物拉伸测定方法 (1)机织物 扯边纱条样法、切割条样法、抓样法。 (2)针织物 梯形法、环形法。 (3)非织造布 可采用机织物或针织物中的方法。 2025/1/11 第十章纤维的力学性质 14
新疆大学精品课程 《纺织材料学》电子课件 2025/1/11 第十章 纤维的力学性质 14 第一节 拉伸性质(续) （三）织物拉伸测定方法、断裂机理及主要影响因素 1.织物拉伸测定方法 （1）机织物 扯边纱条样法、切割条样法、抓样法。 （2）针织物 梯形法、环形法。 （3）非织造布 可采用机织物或针织物中的方法

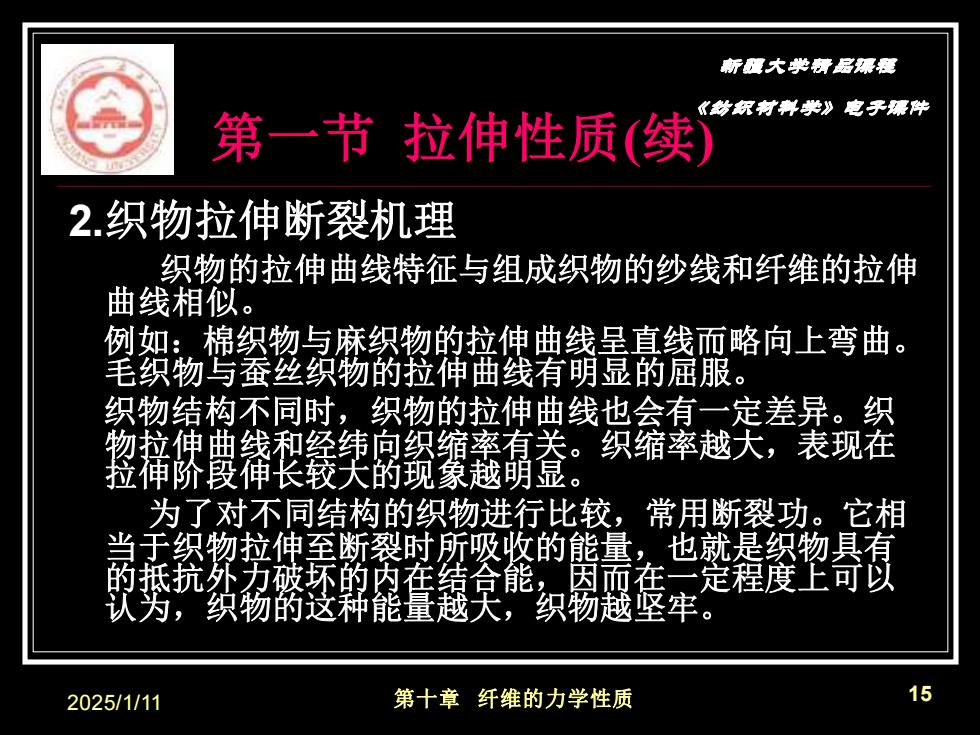

新理大类所品绿延 《转尔材料学》电子绿件 第一节拉伸性质（续 2.织物拉伸断裂机理 织物的拉伸曲线特征与组成织物的纱线和纤维的拉伸 曲线相似。 例如：棉织物与麻织物的拉伸曲线呈直线而略向上弯曲。 毛织物与蚕丝织物的拉伸曲线有明显的屈服。 织物结构不同时，织物的拉伸曲线也会有一定差异。织 物拉伸曲线和经纬向织缩率有。织缩率越大，表现在 拉茽阶段伸长较大的现象越明显。 为了对不同结构的织物进行比较，常用断裂功。它相 双考餐中及高 因而在二定程度上可以 认为，织物的这种能量越大，织物越坚牢。 三 2025/1/11 第十章纤维的力学性质 15
新疆大学精品课程 《纺织材料学》电子课件 2025/1/11 第十章 纤维的力学性质 15 第一节 拉伸性质(续) 2.织物拉伸断裂机理 织物的拉伸曲线特征与组成织物的纱线和纤维的拉伸 曲线相似。 例如：棉织物与麻织物的拉伸曲线呈直线而略向上弯曲。 毛织物与蚕丝织物的拉伸曲线有明显的屈服。 织物结构不同时，织物的拉伸曲线也会有一定差异。织 物拉伸曲线和经纬向织缩率有关。织缩率越大，表现在 拉伸阶段伸长较大的现象越明显。 为了对不同结构的织物进行比较，常用断裂功。它相 当于织物拉伸至断裂时所吸收的能量，也就是织物具有 的抵抗外力破坏的内在结合能，因而在一定程度上可以 认为，织物的这种能量越大，织物越坚牢
